工业流程图还在用Visio?Python Tkinter让你15分钟搞定专业级工艺图!

Python程序员用Tkinter的Canvas组件，配合基础图形绘制，半天时间就搭出了能实时更新的动态工艺流程图，用在上位机管理。

今天咱们就从最基础的开始——怎么用Tkinter的Canvas把工业流程图里的核心元件画出来。学会这套路子，你就能自己定制任何工业场景的可视化界面。

🎯 为什么非得用Canvas不可？

可能有人会想：Python画图库那么多，matplotlib、pyqt都能画啊，干嘛非盯着Tkinter？

实战告诉我三个硬道理：

轻量级部署无敌工业现场很多是老旧Windows XP系统（你没看错，2026年还有！）。Tkinter是Python自带的，不需要额外装依赖。我见过因为pyqt装不上，项目延期一周的惨案。

事件响应够快Canvas的事件绑定机制特别适合做交互。点击阀门切换状态、拖拽设备调整位置，这些操作延迟能控制在10ms以内。matplotlib？那是给科学计算用的，刷新率跟不上。

元素管理贼灵活每个绘制的图形都有独立ID，你可以随时修改颜色、位置、可见性。这对于实时更新设备状态简直完美。想象一下：泵启动了，图标变绿；管道有压力，线条变粗——这些都是几行代码的事儿。

🔧 Canvas画图的底层逻辑（5分钟搞懂）

很多教程上来就贴代码。但咱们得先理清楚Canvas的工作机制，不然后面容易懵。

把Canvas想象成一张无限大的透明画布。你在上面画的每个形状（矩形、圆、线段）都是一个独立的"对象"。这些对象按照绘制顺序层叠堆放，后画的盖在前面。

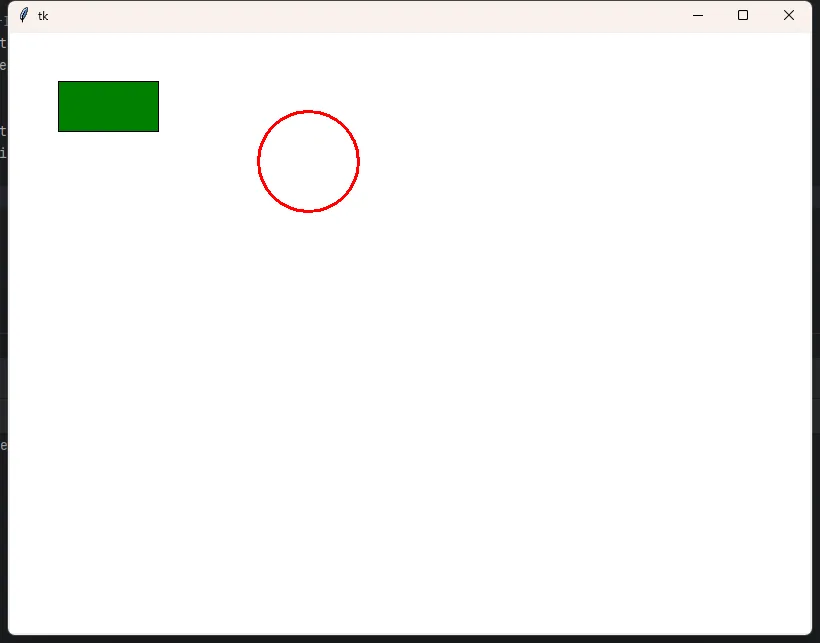

import tkinter as tk# 最精简的Canvas创建流程root = tk.Tk()canvas = tk.Canvas(root, width=800, height=600, bg='white')canvas.pack()# 每个绘图方法都会返回一个IDrect_id = canvas.create_rectangle(50, 50, 150, 100, fill='blue')circle_id = canvas.create_oval(200, 50, 300, 150, outline='red', width=3)# 用ID可以随时修改属性canvas.itemconfig(rect_id, fill='green')  # 变色canvas.coords(circle_id, 250, 80, 350, 180)  # 移动位置root.mainloop()

看见没？create方法→获取ID→用ID操控，这就是Canvas的核心三板斧。

工业流程图里的设备，本质上就是这些基础图形的组合。泵是圆+三角形；阀门是矩形+梯形；管道就是直线段。咱们要做的，就是把这些组合封装成可复用的"设备类"。

🏭 实战第一步：画一个工业级的储罐

先从最常见的立式储罐开始。标准画法是：圆角矩形罐体+顶部椭圆+底部液位指示。

📦 基础版本（能看但不能用）

import tkinter as tk  classStorageTank:  def__init__(self, canvas, x, y, width, height):  self.canvas = canvas  self.x = x  self.y = y  self.w = width  self.h = height  self.liquid = None# 先画液位背景（白色），这样可以看到液位变化  self.liquid_bg = canvas.create_rectangle(              x + 2, y + 2, x + width - 2, y + height - 2,              fill='white', outline='', width=0        )  # 画罐体  self.body = canvas.create_rectangle(              x, y, x + width, y + height,              fill='', outline='black', width=2# 设置为透明填充          )  # 顶部椭圆盖  self.top = canvas.create_oval(              x, y - 15, x + width, y + 15,              fill='darkgray', outline='black', width=2        )  # 液位（初始50%）  self.level = 0.5self._update_level()  def_update_level(self):  """内部方法：根据液位绘制填充"""# 删除旧液位  ifself.liquid:  self.canvas.delete(self.liquid)  self.liquid = Noneifself.level <= 0:  return# 计算液位高度          liquid_height = self.h * self.level          level_y = self.y + self.h - liquid_height  # 创建新的液位矩形  self.liquid = self.canvas.create_rectangle(  self.x + 2, level_y, self.x + self.w - 2, self.y + self.h - 2,              fill='dodgerblue', outline='', width=0        )  # 确保层级正确：液位在背景之上，但在罐体边框之下  self.canvas.tag_raise(self.liquid, self.liquid_bg)  self.canvas.tag_lower(self.liquid, self.body)  defset_level(self, level):  """对外接口：设置液位（0-1之间）"""self.level = max(0, min(1, level))  self._update_level()  # 测试代码  root = tk.Tk()  root.title("储罐示例")  canvas = tk.Canvas(root, width=400, height=500, bg='white')  canvas.pack(padx=20, pady=20)  tank = StorageTank(canvas, 150, 100, 100, 250)  # 添加液位控制滑块  defon_slide(val):      level = float(val) / 100    tank.set_level(level)  print(f"液位设置为: {level:.2f}")  slider = tk.Scale(root, from_=0, to=100, orient=tk.HORIZONTAL,                    label="液位控制%", command=on_slide)  slider.set(50)  slider.pack(fill=tk.X, padx=20)  # 手动触发一次初始液位设置  on_slide(50)  root.mainloop()

跑起来试试！拖动滑块能实时看到液位变化。

🔀 进阶实战：绘制可交互的管道阀门

工艺流程图里管道系统是核心。管道本身好办，就是直线；关键是阀门——既要能表示开关状态，还得支持点击切换。

🚪 三种常见阀门的标准画法

电气图纸里阀门符号有国标（GB/T 6567.4）。咱们提炼三个最高频的：

1. 1. 闸阀：矩形+叉形执行器
2. 2. 球阀：圆形+转轴
3. 3. 调节阀：梯形+控制信号线

直接上万能模板：

classValve:"""通用阀门类 - 支持多种类型"""    TYPES = {'gate': '闸阀',    # 矩形阀体'ball': '球阀',    # 圆形阀体'control': '调节阀'# 梯形阀体    }def__init__(self, canvas, x, y, valve_type='gate'):self.canvas = canvasself.x, self.y = x, yself.type = valve_typeself.is_open = False# 默认关闭self.elements = []  # 存储所有图形IDself._draw()def_draw(self):"""根据类型绘制阀门"""ifself.type == 'gate':# 闸阀：矩形阀体            body = self.canvas.create_rectangle(self.x-15, self.y-10, self.x+15, self.y+10,                fill='white', outline='black', width=2            )# 执行器（叉形）            actuator = self.canvas.create_line(self.x, self.y-10, self.x, self.y-30,                width=3, fill='gray'            )self.elements = [body, actuator]elifself.type == 'ball':# 球阀：圆形            body = self.canvas.create_oval(self.x-15, self.y-15, self.x+15, self.y+15,                fill='white', outline='black', width=2            )# 转轴指示self.shaft = self.canvas.create_line(self.x, self.y, self.x, self.y-15,                width=2, fill='red'# 红色表示关闭            )self.elements = [body, self.shaft]# 绑定点击事件到所有元素for elem inself.elements:self.canvas.tag_bind(elem, '<Button-1>', self._on_click)def_on_click(self, event):"""点击切换开关状态"""self.toggle()deftoggle(self):"""切换阀门状态"""self.is_open = notself.is_openself._update_visual()print(f"阀门{'开启'if self.is_open else'关闭'}")def_update_visual(self):"""更新视觉状态"""ifself.type == 'gate':# 闸阀：改变填充色            color = 'lightgreen'ifself.is_open else'lightcoral'self.canvas.itemconfig(self.elements[0], fill=color)elifself.type == 'ball':# 球阀：旋转转轴（用角度模拟）            angle = 90ifself.is_open else0# 开启时水平            end_x = self.x + 15 * (1ifself.is_open else0)            end_y = self.y - 15 * (0ifself.is_open else1)self.canvas.coords(self.shaft, self.x, self.y, end_x, end_y)# 改变颜色            color = 'green'ifself.is_open else'red'self.canvas.itemconfig(self.shaft, fill=color)# 完整测试场景root = tk.Tk()root.title("管道系统演示")canvas = tk.Canvas(root, width=600, height=400, bg='floralwhite')canvas.pack()# 画一条管道pipe = canvas.create_line(50, 200, 550, 200, width=5, fill='gray')# 在管道上放三个阀门valve1 = Valve(canvas, 150, 200, 'gate')valve2 = Valve(canvas, 300, 200, 'ball')valve3 = Valve(canvas, 450, 200, 'control')# 添加标签canvas.create_text(150, 240, text='闸阀\n(点击切换)', justify=tk.CENTER)canvas.create_text(300, 240, text='球阀\n(点击切换)', justify=tk.CENTER)root.mainloop()

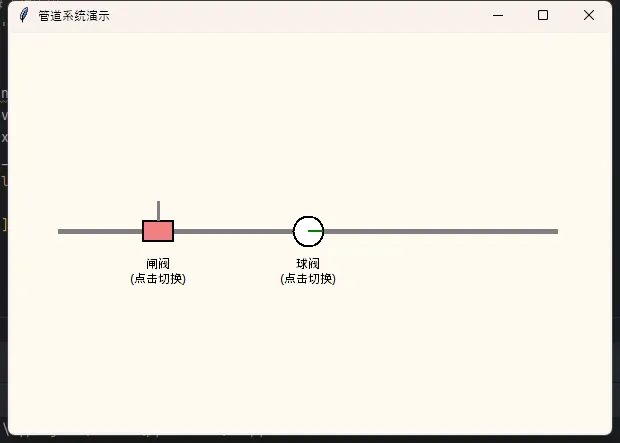

跑起来点一点！你会发现阀门能实时响应，状态变化一目了然。

🎯 实际项目中的扩展方向

上面的代码已经能用了，但距离工业级还差几步：

1. 1. 状态持久化：阀门状态要能保存到配置文件（JSON/SQLite）
2. 2. 权限控制：不是所有人都能点击操作，得加密码验证
3. 3. 日志记录：每次操作记录时间戳和操作员
4. 4. 通信接口：接入Modbus/OPC UA协议，读取PLC真实状态

这些咱们后续再聊。今天先把基础打牢——会画、会动、会交互，这三步走稳了再往上加功能。

🚀 组合大招：完整流程图的搭建策略

单个设备会画了，怎么组成完整系统？我踩过的坑给你分享下。

🗂️ 别把所有代码塞一个文件里！

见过最离谱的项目：8000行代码都在main.py，光找个函数就得Ctrl+F半天。正确姿势是分层架构：

project/├── widgets/          # 设备组件库│   ├── tank.py      # 储罐类│   ├── valve.py     # 阀门类│   ├── pump.py      # 泵类│   └─ pipe.py      # 管道类├── layouts/         # 布局配置│   └── chemical_process.json  # 流程图配置文件├── core/            # 核心逻辑│   ├── canvas_manager.py  # Canvas管理器│   └── data_binder.py     # 数据绑定器└── main.py          # 主程序入口

配置文件这么写（JSON格式）：

{"devices":[{"type":"tank","id":"T001","position":[100,150],"size":[80,200],"properties":{"capacity":5000}},{"type":"valve","id":"V001","position":[200,250],"valve_type":"ball"}],"connections":[{"from":"T001","to":"V001","pipe_width":3}]}

这样做的好处？

• • 非编程人员能改图：现场工程师直接修改JSON，不用碰代码
• • 版本管理友好：Git能清晰看到每次改动
• • 支持多套图纸：不同车间用不同配置文件

⚙️ 坐标系统别乱套

Canvas默认左上角是原点(0,0)。但工程图纸习惯左下角为原点，这就需要坐标转换：

classCoordinateSystem:"""坐标系转换器"""def__init__(self, canvas_height):self.height = canvas_heightdefto_canvas(self, x, y):"""工程坐标→Canvas坐标"""return x, self.height - ydefto_engineering(self, x, y):"""Canvas坐标→工程坐标"""return x, self.height - y# 使用示例coord_sys = CoordinateSystem(600)eng_x, eng_y = 100, 50# 工程图纸上的坐标canvas_x, canvas_y = coord_sys.to_canvas(eng_x, eng_y)# 现在用canvas_x, canvas_y去绘制

小细节，但能避免很多"为什么位置不对"的疑惑。

💡 三个让你事半功倍的金句总结

1. 1. Canvas操作铁律：能用coords()和itemconfig()改的，永远别delete()重建
2. 2. 工业界面设计原则：状态变化要过渡，突变会让操作员误判（比如颜色渐变，不要瞬闪）
3. 3. 代码组织哲学：设备类负责画图和交互，管理类负责布局和数据，别让职责混在一起

你在项目中遇到过哪些工艺流程图的难题？ 评论区聊聊，我之前碰到过煤化工的120个阀门联动控制，差点秃了头...经验都是坑里滚出来的，大家互相学习哈！
