Linux PCIe子系统 DPC(Downstream Port Containment)机制的驱动详解

一、DPC机制核心概念与作用

1. 基本定义与定位

• DPC（Downstream Port Containment）
   是PCIe协议中定义的下游端口隔离机制，作为PCIe端口的可选规范特性
• 主要功能：当在端口或端口下游检测到未屏蔽的不可纠正错误时，DPC会停止Downstream Port下方的PCI Express流量，避免数据损坏的潜在传播
• 依赖关系
  DPC机制依赖AER（Advanced Error Reporting）提供的错误信息来进行错误处理，两者通常结合使用以提供更全面的错误处理和容错机制

2. DPC的核心作用

• 错误隔离
  自动隔离故障设备，限制错误影响范围
• 系统保护
  防止错误通过PCIe链路传播到其他设备
• 可靠性提升
  确保系统其他部分在部分设备故障时仍能继续正常工作
• 错误恢复
  支持CER（Containment Error Recovery）机制，尝试恢复系统功能

二、DPC机制软件实现框架

1. DPC软件架构层次

• 硬件层
  PCIe设备的DPC能力结构寄存器
• 驱动层
  PCIe端口驱动中的DPC服务模块
• 系统层
  操作系统错误处理和恢复机制
• 用户层
  系统管理工具和监控接口

2. DPC能力结构关键组件

• DPC Capability Register (Offset 04h)
  定义DPC功能支持情况
• DPC Control Register (Offset 06h)
  配置DPC触发条件和行为

• DPC Status Register (Offset 08h)
  记录DPC触发状态和原因
• DPC Error Source ID Register (Offset 0Ah)
  记录错误源设备ID
• RP PIO Error Controls
  Root Port特有错误控制机制

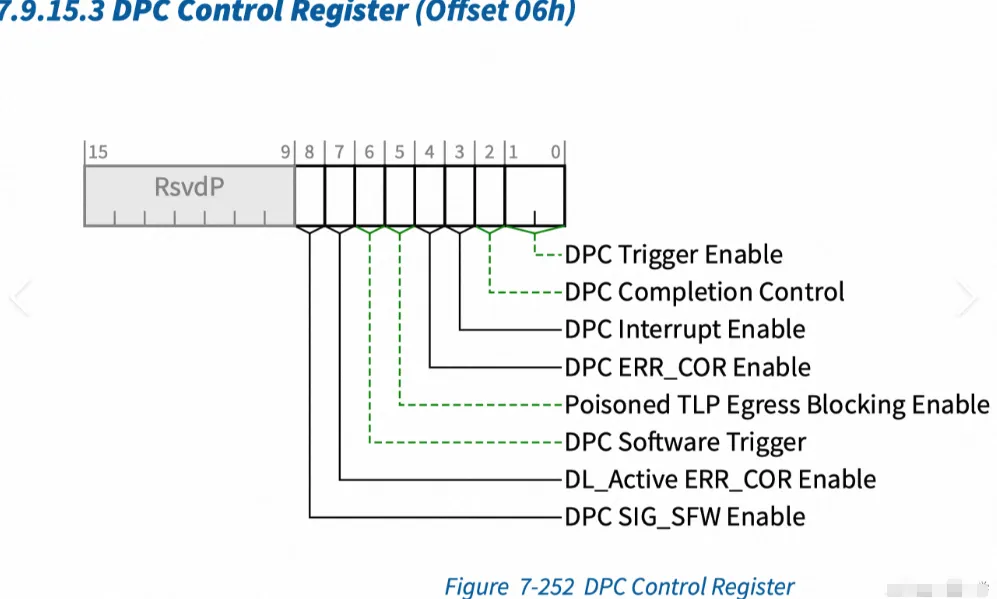

3. DPC控制寄存器关键字段

• DPC Trigger Enable
  控制DPC触发条件
• 00b：默认关闭
• 01b：启用并在ERR_FATAL触发
• 10b：启用并在ERR_NONFATAL/ERR_FATAL触发
• DPC Interrupt Enable
  启用DPC中断通知
• DPC ERR_COR Enable
  启用ERR_COR消息发送
• DPC Software Trigger
  支持软件触发DPC功能

三、DPC驱动软件实现详解

1. DPC初始化流程

• 驱动注册
  在Linux系统中，DPC服务作为PCIe端口服务驱动注册

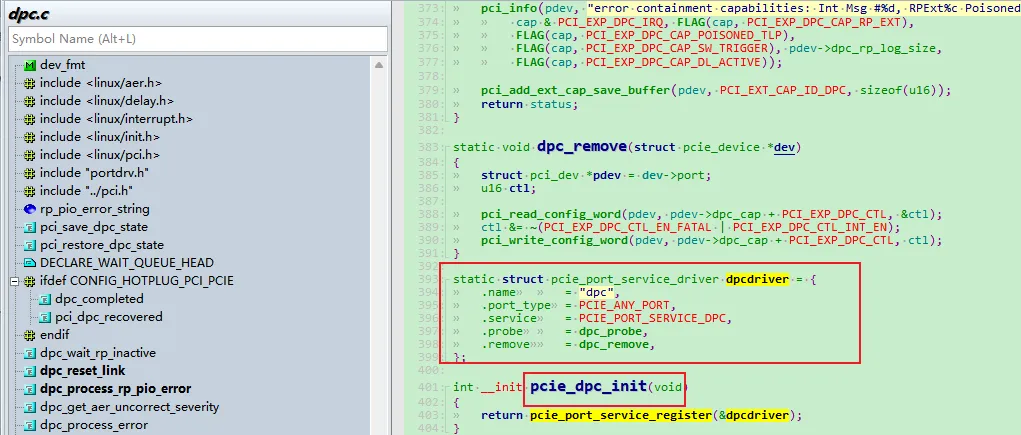

staticvoiddpc_remove(struct pcie_device *dev){	struct pci_dev *pdev = dev->port;	u16 ctl;	pci_read_config_word(pdev, pdev->dpc_cap + PCI_EXP_DPC_CTL, &ctl);	ctl &= ~(PCI_EXP_DPC_CTL_EN_FATAL | PCI_EXP_DPC_CTL_INT_EN);	pci_write_config_word(pdev, pdev->dpc_cap + PCI_EXP_DPC_CTL, ctl);}static struct pcie_port_service_driver dpcdriver = {	.name		= "dpc",	.port_type	= PCIE_ANY_PORT,	.service	= PCIE_PORT_SERVICE_DPC,	.probe		= dpc_probe,	.remove		= dpc_remove,};int __initpcie_dpc_init(void){	return pcie_port_service_register(&dpcdriver);}

• 中断配置
  设置DPC中断处理

  status = devm_request_threaded_irq(device, dev->irq, dpc_irq, dpc_handler,     IRQF_SHARED, "pcie-dpc", pdev);

• DPC功能使能
  配置DPC控制寄存器

  ctl = (ctl & 0xfff4) | PCI_EXP_DPC_CTL_EN_FATAL | PCI_EXP_DPC_CTL_INT_EN;pci_write_config_word(pdev, pdev->dpc_cap + PCI_EXP_DPC_CTL, ctl);

2. DPC中断处理流程

• 上半部处理(dpc_irq)
1. 读取DPC状态寄存器，判断是否有DPC中断触发
2. 清除中断标志位
3. 如果检测到DPC触发，唤醒下半部处理
• 下半部处理(dpc_handler)
• RP PIO错误：调用dpc_process_rp_pio_error()
• AER相关错误：获取AER错误信息并处理
1. 读取DPC状态寄存器，确定DPC触发原因
2. 读取DPC错误源ID寄存器，识别错误来源
3. 根据错误类型执行相应处理：
4. 清除DPC触发状态，准备链路恢复

3. DPC错误处理核心逻辑

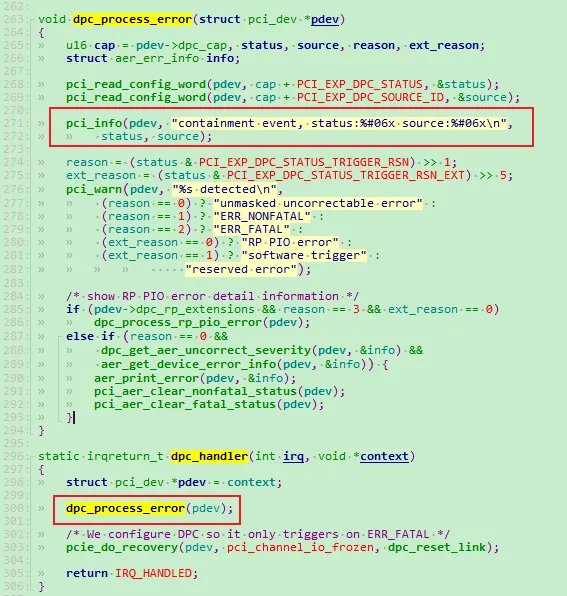

void dpc_process_error(struct pci_dev *pdev) {    // 读取DPC状态寄存器    pci_read_config_word(pdev, cap + PCI_EXP_DPC_STATUS, &status);    // 读取错误源ID    pci_read_config_word(pdev, cap + PCI_EXP_DPC_SOURCE_ID, &source);    // 解析错误原因    reason = (status & PCI_EXP_DPC_STATUS_TRIGGER_RSN) >> 1;    ext_reason = (status & PCI_EXP_DPC_STATUS_TRIGGER_RSN_EXT) >> 5;    // 特殊错误处理分支    if (pdev->dpc_rp_extensions && reason == 3 && ext_reason == 0) {        dpc_process_rp_pio_error(pdev);    } else if (reason == 0 &&         dpc_get_aer_uncorrect_severity(pdev, &info) &&         aer_get_device_error_info(pdev, &info)) {        aer_print_error(pdev, &info);        pci_aer_clear_nonfatal_status(pdev);        pci_aer_clear_fatal_status(pdev);    }}

4. DPC恢复流程

• DPC触发后
1. 设置DPC Trigger Status和DPC Trigger Reason
2. 将LTSSM状态机设置为Disable状态，禁用链路
3. 发送中断或ERR_COR消息通知系统
• 恢复过程
1. 软件清除DPC状态
2. LTSSM状态机转换到Detect状态
3. 链路重新训练
4. 恢复正常通信

四、DPC与AER的协同工作机制

1. 错误处理流程整合

• AER角色
   检测和报告PCIe设备的错误详情
• DPC角色
   根据AER提供的错误信息采取隔离措施
• 协同方式
   当AER检测到不可纠正错误时，触发DPC机制进行端口隔离

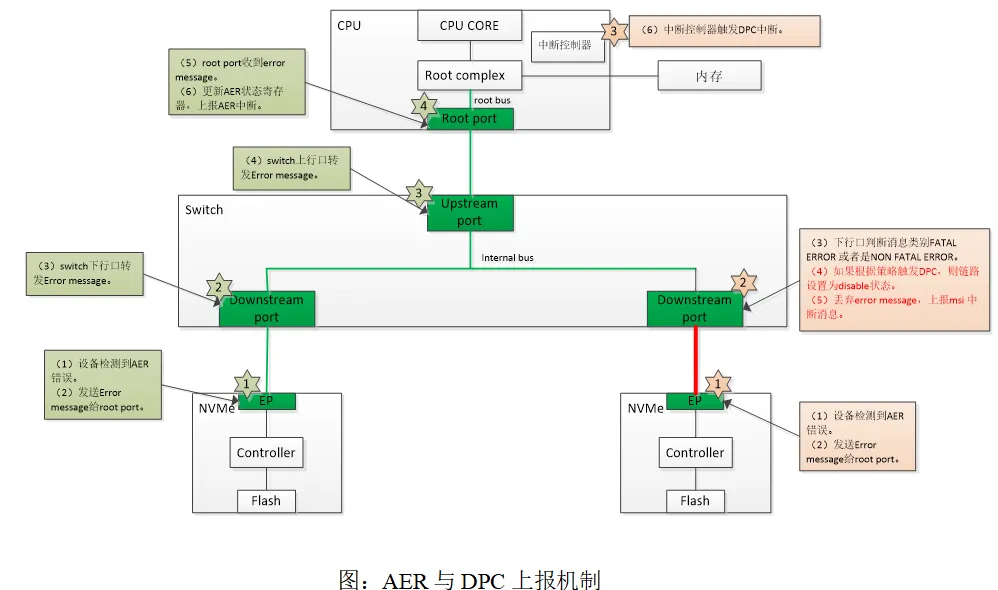

2. 实际工作流程

1. PCIe设备发生错误，AER机制检测到错误
2. AER收集错误详细信息并记录到寄存器
3. 如果错误满足DPC触发条件，DPC机制被激活
4. DPC停止下游流量，隔离故障设备
5. 系统通过AER获取错误详情，决定恢复策略
6. 恢复成功后，重新启用PCIe链路

3. 错误类型处理策略

• 可纠正错误
   AER记录日志，通常不触发DPC
• 不可纠正非致命错误
   AER记录日志，可能触发DPC
• 不可纠正致命错误
   AER记录日志，必定触发DPC进行端口隔离

五、DPC机制的实际应用场景

1. 服务器环境中的应用

• 内存ECC错误
   通过PCIe RAS上报，自动隔离故障内存通道
• NVMe硬盘故障
   检测到不可恢复错误时，自动隔离故障硬盘
• GPU可靠性
   显卡驱动崩溃时触发DPC中断重置设备

2. 热插拔场景

• 安全热插拔
   在热插拔PCIe设备时，DPC机制确保在移除设备前安全地停止数据传输
• Surprise Down处理
   当PCIe设备在操作系统不知情的情况下突然停止响应，DPC机制自动隔离故障设备

3. 系统调试与验证

• 软件触发DPC
   通过sysfs接口触发DPC流程，用于系统验证

  # echo dpc_sw_trigger > reset_method# echo 1 > reset

• 完成验证后可恢复默认设置：

  # echo default > reset_method

六、DPC机制软件实现的关键注意事项

1. 驱动开发要点

• 中断处理
  DPC中断处理必须高效，避免长时间占用中断上下文
• 错误恢复
  恢复流程需确保链路状态正确转换，避免数据损坏
• 兼容性
  需考虑不同PCIe设备和平台的差异性

2. 系统集成考虑

• AER配置同步
  DPC配置应与AER配置保持一致，确保错误处理连贯性
• RP PIO管理
  Root Port特有错误需特殊处理，建议与AER配置同步
• 软件触发机制
  用于系统验证的软件触发DPC功能需谨慎使用

3. 性能与可靠性平衡

• DPC触发阈值
  合理配置DPC Trigger Enable，避免过度敏感或反应迟钝
• 恢复策略
  根据系统需求选择合适的恢复策略，平衡系统可用性与数据完整性

七、总结与建议

1. 核心价值总结

• DPC机制是PCIe系统可靠性保障的关键组件，通过自动隔离故障设备防止错误传播
• 软件实现需紧密结合硬件特性
  充分利用PCIe协议定义的寄存器和机制
• 与AER协同工作
  形成完整的错误检测、报告和恢复流程

2. 实践建议

• 系统设计阶段
  在系统架构设计中充分考虑DPC机制的作用，合理规划错误处理流程
• 驱动开发阶段
  严格按照PCIe规范实现DPC功能，确保与AER的协同工作
• 系统部署阶段
  根据应用场景配置适当的DPC触发条件，平衡系统可用性与可靠性

3. 未来发展方向

• 更智能的错误预测
  结合AI技术预测潜在错误，提前触发DPC机制
• 更精细的恢复策略
  根据不同错误类型实现差异化恢复策略
• 与虚拟化技术整合
  在虚拟化环境中更好地利用DPC机制提升系统可靠性

理解DPC机制的软件实现框架，有助于开发人员构建更可靠的PCIe系统，特别是在服务器、数据中心等对可靠性要求极高的场景中，DPC机制的有效实现能够显著提升系统的稳定性和可用性。
