PFC3D+Python二次开发:科研党都在用的流固耦合方案
盾构进出洞,一直是地下工程里最惊心动魄的时刻。尤其是砂土地层,就像一盘散沙,一旦连续墙拆除、洞口临空,稍有不慎就是涌水涌砂、地表塌陷。传统研究多依赖有限元,把土体当连续介质,换了一个更“硬核”的视角——用PFC3D颗粒离散元+流固耦合,从微观颗粒的视角,还原了隧洞端部土体从“微微松动”到“彻底崩塌”的全过程。
一、先搭一个“数字砂箱”

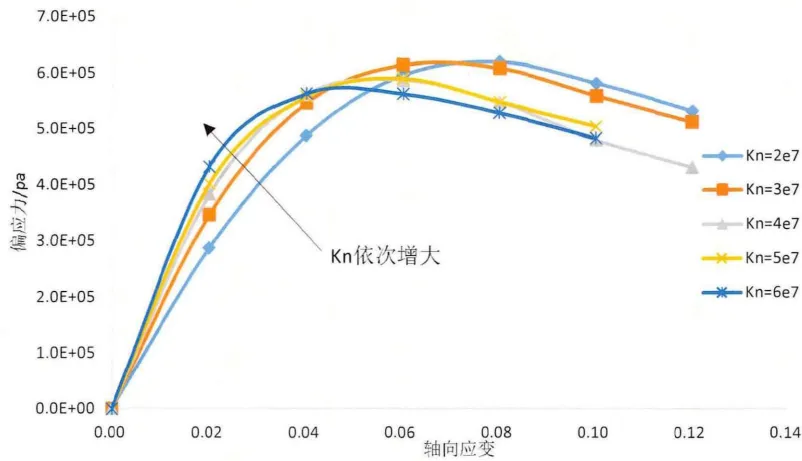

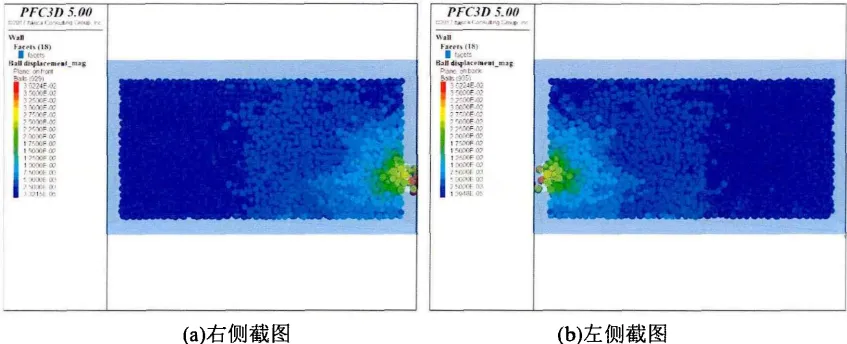

PFC3D的核心是球形颗粒(Ball)和接触模型。针对砂土低黏结的特性,团队选用线性接触模型,并通过三轴压缩试验“校准”微观参数:颗粒摩擦系数取0.6,法向刚度2.25e7 Pa,切向刚度1e7 Pa。▲ 三轴压缩试验是标定砂土微观参数的“金标准”。为了让模拟更贴近真实渗流,团队调用PFC5.0内置的CFD模块,用Python脚本实现双向流固耦合。流体对颗粒施加拖曳力和压力梯度力,颗粒位移又反过来改变孔隙率,进而影响渗透系数——这正是Terzaghi有效应力原理的微观体现。▲ 流体以指定速度流入,在出口处形成明显的速度矢量场。
二、隧洞端部:从“悄悄滑”到“大崩溃”
模型尺寸定为21m×21m×24m,隧洞直径6m,地下水埋深12m。拆除连续墙的瞬间,灾难开始了。1. 地层位移:像融化的冰淇淋

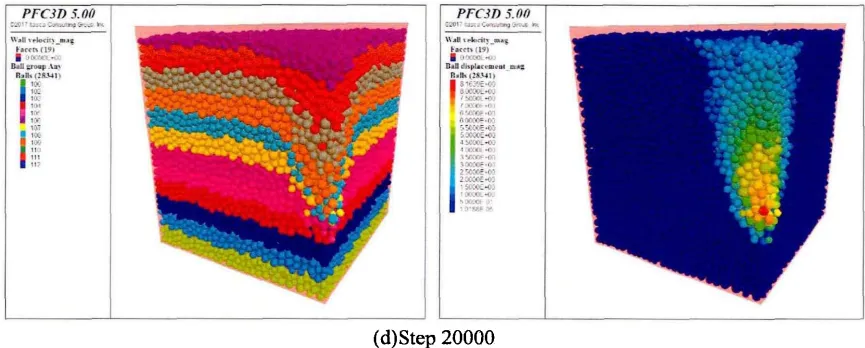

▲ 从左到右时步递增:洞口颗粒先松动,随后滑移区向上延伸,最终地表沉陷。计算1000时步时,只有洞口零星颗粒流出;到2000时步,第5–8层土体已开始变形;10000时步后,滑移区逼近地表;20000时步时,地表约1/8面积塌陷——整个过程像极了冰淇淋融化时的缓慢流动。2. 力链:土拱效应的“骨架”

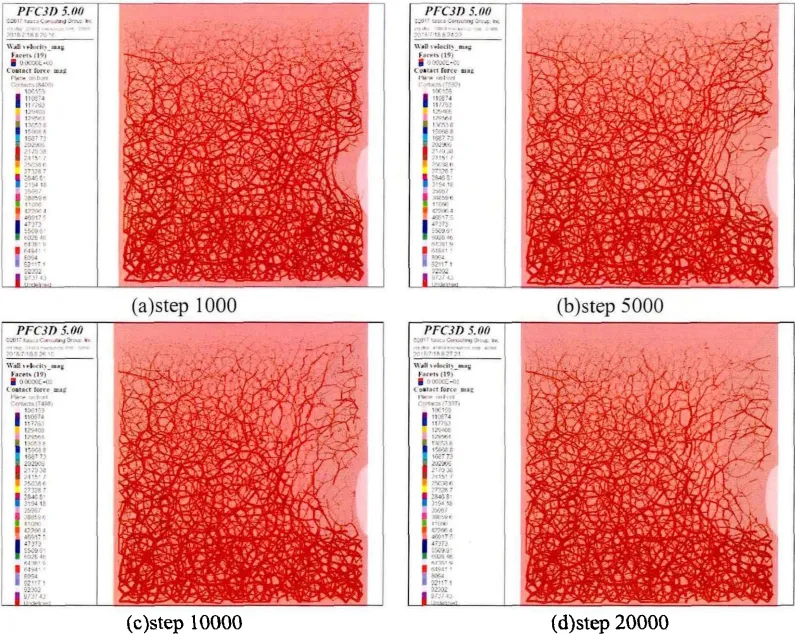

▲ 力链越粗,受力越集中。洞口处力链逐渐稀疏、消失,意味着支撑结构失效。颗粒间的力链分布,直观展示了土拱效应的兴衰:初期洞口上方力链密集,形成临时“拱”;随着颗粒流失,力链变细、断裂,土拱彻底崩溃。
三、谁在主宰稳定性?
团队重点考察了三个因素:摩擦系数、隧洞埋深、地下水埋深。1. 摩擦系数:砂土的“性格”

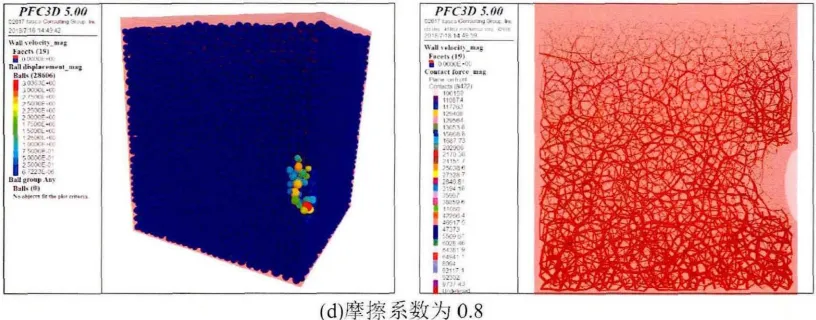

▲ 摩擦系数越小,位移范围越大;系数≥0.8时,洞口上方形成稳定土拱。摩擦系数0.2时,孔隙率飙升至0.531;增至0.8时,孔隙率稳定在0.62——颗粒不再外流,土拱站稳了脚跟。2. 地下水:隐形的推手

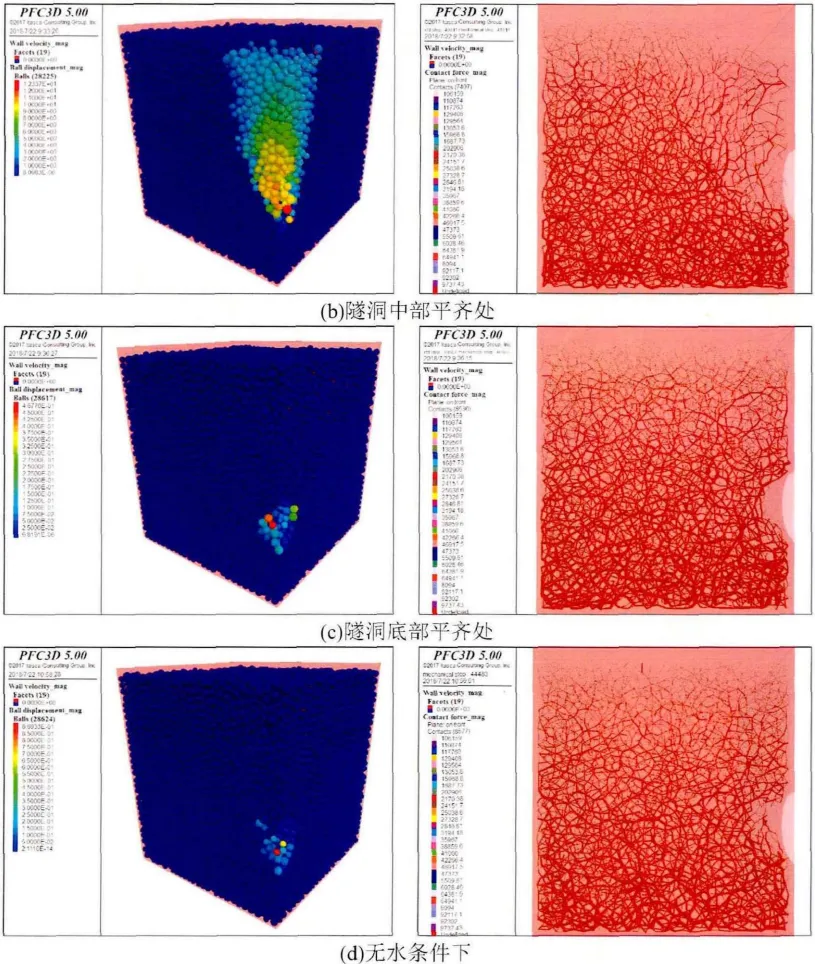

▲ 地下水埋深越浅(工况一),塑性区越早贯通;埋深超过隧洞底部(工况三、四),影响大幅减弱。当水位高于隧洞底部,安全系数直接从1.33暴跌至≤1.0——这意味着,只要水位够高,砂土根本“站不住”。
四、给安全系数找个“临界点”

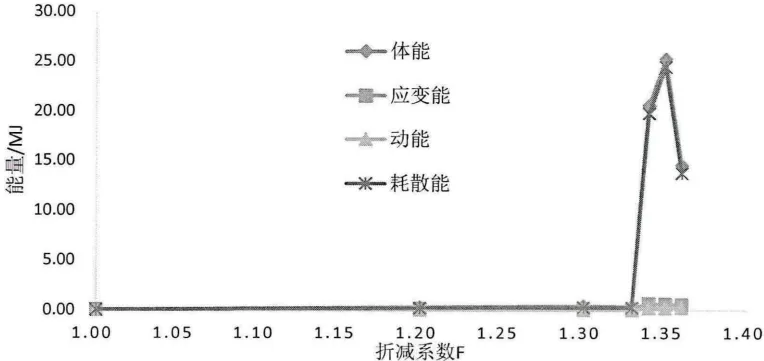

传统极限平衡法要靠“假设滑裂面”,而这项研究用强度折减法+尖点突变理论,让计算机自己找出崩溃的那一刻。▲ 折减系数F=1.33时,体能、耗散能、应变能、动能同时突变,Δ值由正转负——这就是失稳的精确信号。▲ 能量曲线的“陡升”,就是土体崩溃的微观预警。
写在最后
这项研究的价值,不只是算出了一个安全系数,更是把“砂土为什么会塌”拍成了“高清慢动作”。对工程人来说,记住一个结论就够了:在砂土地层,地下水埋深一旦低于隧洞底部,安全系数会断崖式下跌。这时候,别赌运气,赶紧加固。
