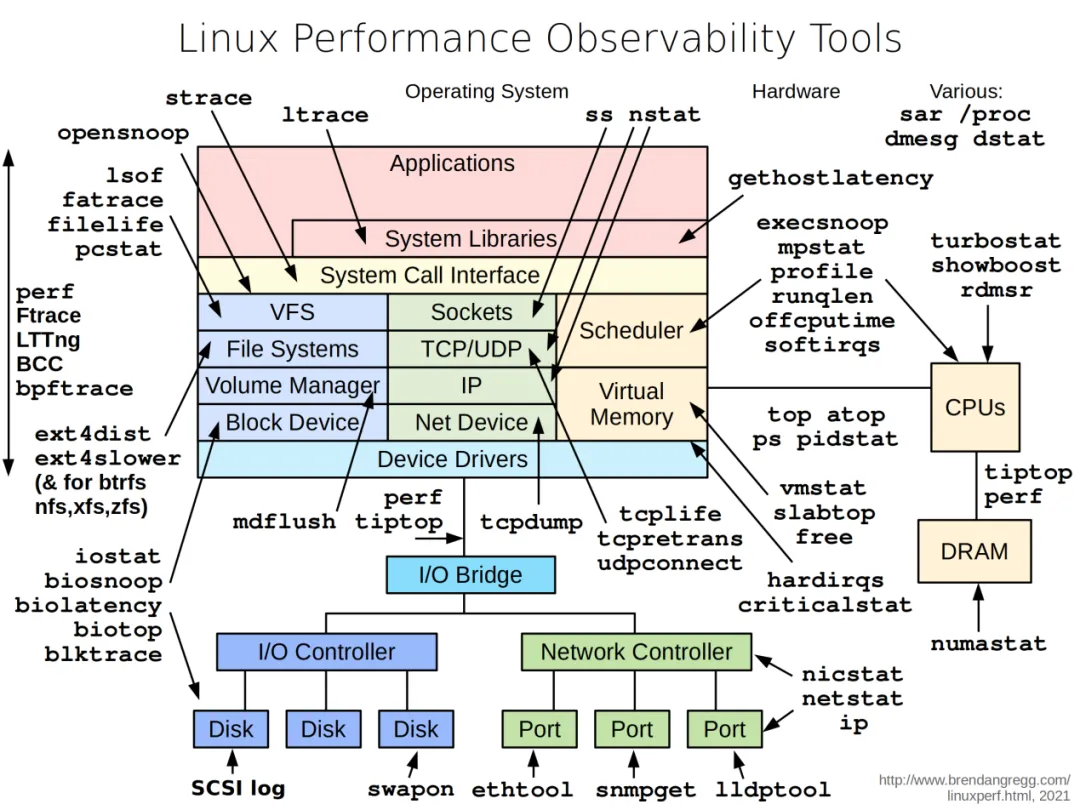

Linux 性能优化工具

top 命令可以动态地持续监听系统及进程的运行状态，为用户提供 CPU 使用率、内存使用情况、CPU 负载信息，除此之外，该命令还提供了一个交互界面，用户可以根据需要进行调整。

• 通过 top 命令分析内存使用状态比较简单清晰，本文就不做赘述。
• 由于智能驾驶的应用场景复杂，CPU 处于较高水平的逻辑和运算占用，导致系统的负载和使用率长期处于较高水平，是性能优化的主要方向之一。

注：智能驾驶应用场景中系统负载是和使用率同步升高，基本不存在 IO 或其他导致的负载提升，所以本文提到的负载和使用率的描述均可理解为使用率。

1.1.1. top 的原理

top 命令的实现是通过采样 proc 下系统和进程的 stat 下的各类时间信息，经过计算得出来的平均使用率等信息。

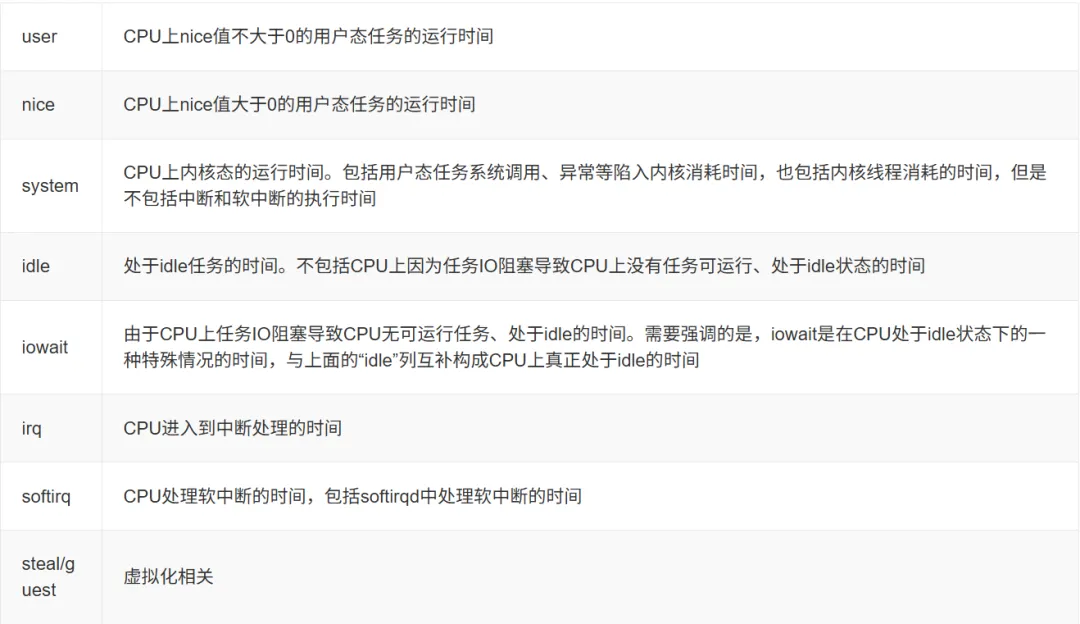

• CPU 时间信息（单位为 jiffies）:

• /proc/stat

• /proc/$PID/stat

• 使用率计算方法

stat 节点记录了的是从开机/进程启动后累计的时间信息，但这不能体现在当前时间段的实际负载情况，实际 CPU 使用率的计算方法如下（system、user、irq、softirq 等类似）:

采样的开始时间 T1，结束时刻 T2:

1. Total(T1-T2) = (user2+ nice2+ system2+ idle2+ iowait2+ irq2+ softirq2) - ( user1+ nice1+ system1+ idle1+ iowait1+ irq1+ softirq1)
2. Idle(T1-T2) = (idle2 - idle1)
3. CPU Usage (T1-T2) = 1 - Idle / Total

不难理解，最终 CPU 使用率主要受到从 CPU 获取到的时间信息，和采样周期时间的影响。

1.1.2. top 的限制

• CPU 负载显示模式

Linux 上 top 命令的 CPU 占用率显示有两种模式：

1. Irix 模式，按单个 CPU 上的算力计算。
2. Solaris 模式，按所有 CPU 做平均计算。

例如一个 8 核系统，CPU0 上一个进程 CPU 占用率是 100%，其它 CPU 是 idle：

• Irix 模式，CPU0 占用显示 100%，进程的 CPU 也是 100%。
• Solaris 模式，CPU0 占用显示 12.5%，进程的 CPU 也是 12.5%。

当前 Busybox 的 top 命令，PER CPU 的显示默认是 Irix 模式，进程显示是 Solaris 模式。

• top 周期的选定

CPU 的使用率受到周期的影响，在 CPU 繁忙时使用“top -d1”和“top -d5”的结果差异是非常大的，周期越大，越接近实际平均负载。 考虑这样的一种极端场景，在 1s 的时间内，前 100ms 负载 100%，后 900ms CPU 全部 idle，以 1s 为周期，负载就是 10%，以 100ms 为周期，负载就出现了 100%的情况，基于以上情况考虑，我们一般建议以 5s 作为 top 的周期（“top -d5”）。

另外，需要特别注意的是，top 命令适用于长时间的负载检测，对于一次性负载检查（”top -n1”），top 实现中第一次 top 计算的周期是 200ms，以 200ms 周期计算出来的 CPU 使用率非常不准，会对整体分析产生误导。

• CPU 使用率中包含 iowait

一般理解中 CPU 使用率是指 CPU 忙占 CPU 总时间的比值，处于 iowait 的线程实际并不占用 CPU，但是目前几乎所有的统计工具中，都把 iowait 统计到 CPU 使用率中。

1.1.3. top 的使用

征程系列系统软件默认集成了 top 命令，使用方法如下：

Usage:top [options]Options:-b, --batch-mode                run in non-interactive batch mode-c, --cmdline-toggle            reverse last remembered 'c' state-d, --delay =SECS [.TENTHS]     iterative delay as SECS [.TENTHS]-E, --scale-summary-mem =SCALE  set mem as: k,m,g,t,p,e for SCALE-e, --scale-task-mem =SCALE     set mem with: k,m,g,t,p for SCALE-H, --threads-show              show tasks plus all their threads

• free 用于显示系统级内存使用情况，通过/proc/meminfo 可检查系统内存使用的细节。
• procrank 用于显示系统各进程的内存使用情况，查找内存使用超载或泄漏进程。
• 当内存紧张时，系统性能表现将会受到较大影响，iowait 的提升也会导致 CPU 使用率也会明显上升。

Perf 是内置于 Linux 内核源码树中的性能剖析（profiling）工具，作为一款强大的综合性分析工具，能够提供从硬件到软件、从应用到内核的全栈性能分析方法，常用于性能瓶颈的查找与热点代码的定位。

1.4.1. Perf 原理

Perf 工具功能强大，通过下面的软、硬件能力实现性能 profiling。

1.4.2. Perf 使用

Perf 命令非常多，每个命令下又有很多子命令，所以本文只针对性介绍一些常用命令。

1.4.2.1. perf list

查看当前系统软、硬件支持的性能事件。

1.4.2.2. perf stat

统计 cache、branch、context-switches 等软硬件底层性能指标。

• 使用 ctrl+c 退出。

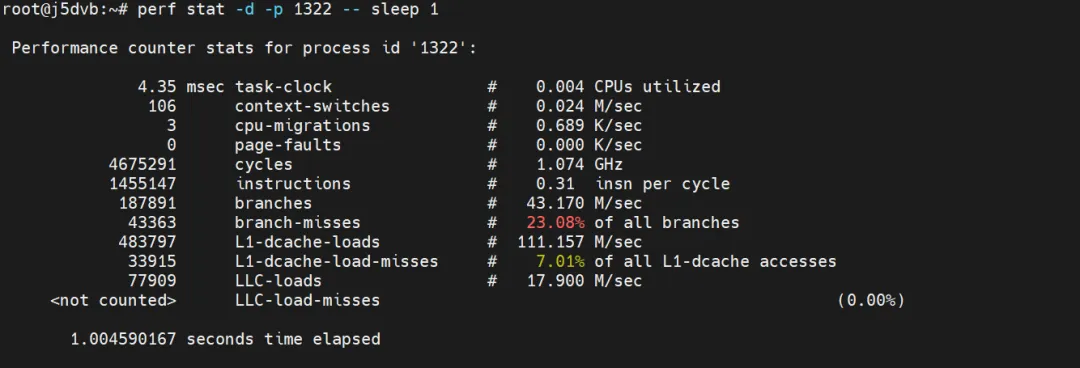

• perf stat -p 追踪指定进程的性能指标：

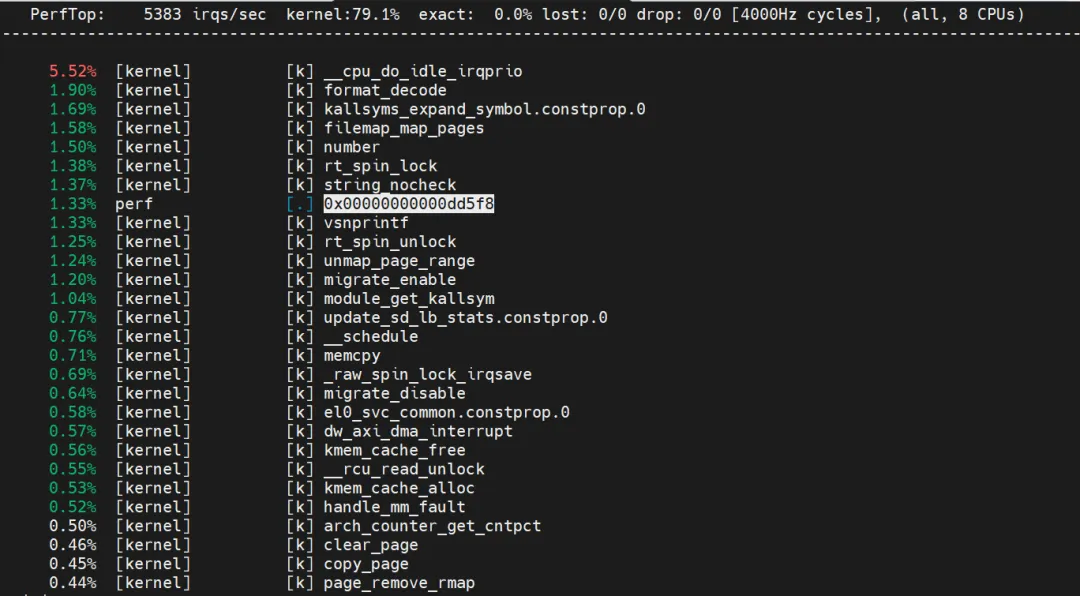

1.4.2.3. perf top

• 实时查看当前系统中所有（kernel，app）函数占用率情况，及 irq 统计。
• “perf top -U”，U 统计 kernel 中符号占用率。
• “perf top -K”，K 统计应用符号占用率。
• “perf top -p ”，统计制定进程的符号占用情况。
• “perf top -g”，记录占用率的同时保存函数调用栈情况。
• “perf top -s dso”，以 library&executed 进行占用排序。
• “perf top -s pid”，以 pid 进行占用排序。

1.4.2.4. perf sched

1. perf sched 依赖开启 ftrace，用于统计分析调度相关信息。
2. perf sched record -p ，可抓取指定进程调度信息。
3. perf sched latency --sort max，对 record 的数据进行 runtime、delay 等时间分析。
4. perf sched timehist -wM，对 record 的数据进行调度时延的分析。

root@hobot:~# perf sched record -- sleep 1[ perf record: Woken up 1 times to write data ][ perf record: Captured and wrote 1.066 MB perf.data (7233 samples) ]root@hobot:~#root@hobot:~# perf sched latency --sort max-------------------------------------------------------------------------------------------------------------------------------------------Task                  |   Runtime ms  | Switches | Avg delay ms    | Max delay ms    | Max delay start           | Max delay end          |-------------------------------------------------------------------------------------------------------------------------------------------sleep:2329            |      1.120 ms |        1 | avg:   0.000 ms | max:   0.000 ms | max start:     0.000000 s | max end:     0.000000 srcuc/9:92             |      0.002 ms |        1 | avg:   0.000 ms | max:   0.000 ms | max start:     0.000000 s | max end:     0.000000 s

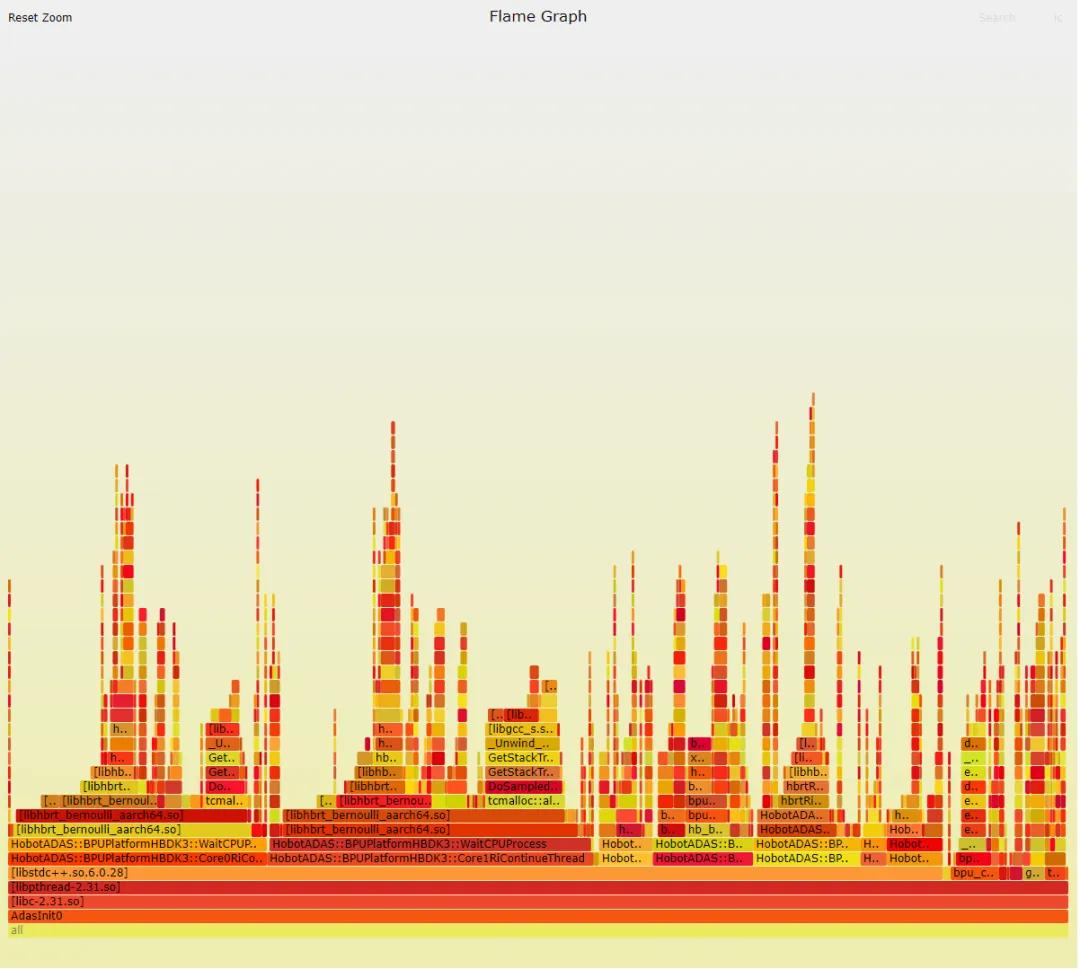

1.4.2.5. 火焰图

火焰图是分析系统、进程热点的强大工具，原理是通过 PMU 对 CPU 当前运行符号（PC）进行采样，再通过火焰图工具还原整个调用栈。

通过火焰图可以查看 kernel+app 的调用栈耗时状态，查找性能瓶颈。

1. perf record -g -p ，记录系统/进程的堆栈采样数据，默认 perf.data。
2. perf script > perf.unflod，对 record 的调用栈等信息进行解析。
3. 将 perf.unflod 导入 PC 机，使用火焰图工具来解析 perf.svg。
4. FlameGraph/stackcollapse-perf.pl perf.unflod FlameGraph/flamegraph.pl > perf.svg. FlameGraph 工具从 https://github.com/brendangregg/FlameGraph.git 获取。
5. 使用 chrome 浏览器打开。

Ftrace 功能的作用是帮助开发人员了解 Linux 内核的运行时行为，以便进行故障调试或性能分析。

• Ftrace 通过静态和动态插装，实现对内核核心及热点函数的 profiling，对于调度、io 等问题是最重要的分析手段。
• Ftrace 需要使能内核 CONFIG_FTRACE，当前默认打开。
• Ftrace 使用 per-cpu 的 ring-buffer，内容为二进制格式，执行效率高。设置 CONFIG_DYNAMIC_FTRACE 后，加入的 trace 功能在不使用时对运行时系统性能几乎没有影响（初始化会对开机时间有一定影响），动态使能 ftrace 后，对运行时性能会有一定副作用。
• Ftrace 的调度 profiling 在内核中对热点函数大量埋点，导致系统会在几秒内产生百兆以上的 log，通过 log 直接分析性能难度较大，所以一般会引入一些 ftrace 前端工具。
• perf、trace-cmd、systemtap、bcc、kernelshark 都是优秀的 ftrace 前端工具。可以通过这些工具去分析 ftrace 日志。
