Linux V4L2 DMA零拷贝|摄像头至 DRM 显示全链路拆解

摄像头数据如何在Linux内核中走完"采集→处理→显示"全程？本文用一张全景图+一次采集追踪，讲清楚V4L2、DRM/DMABUF三者的关系，每个模块标注输入输出，1分钟搞懂Linux视频管线。

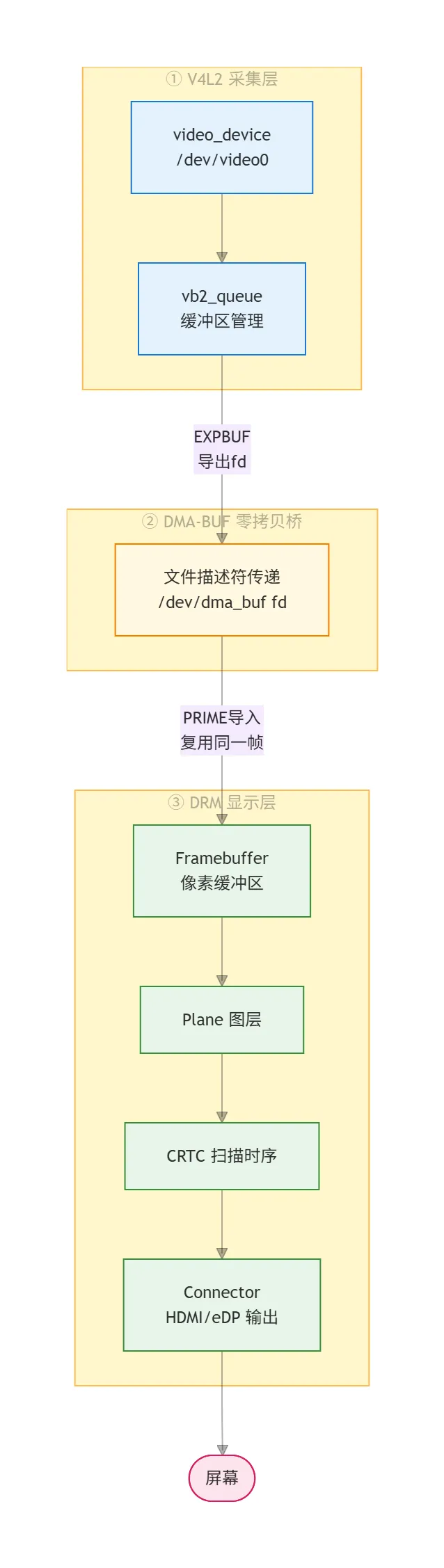

一、三层架构全景图

视频数据在Linux内核中流经三个子系统：V4L2负责采集，DRM负责显示，DMA-BUF负责零拷贝桥接。

三层职责速记：

二、一次采集请求的完整旅程

摄像头按下录制键，数据走了一条怎样的路？追踪一帧图像从镜头到屏幕的完整路径。

关键数据流（按顺序）：

1. 镜头光信号 → CMOS 传感器 → MIPI CSI-2 串行传输
2. ISP 完成 Bayer 解码/去噪/白平衡 → 原始图像
3. open("/dev/video0") → VIDIOC_S_FMT 设置格式（1920×1080 NV12）
4. VIDIOC_REQBUFS + VIDIOC_QBUF 申请并入队缓冲区
5. VIDIOC_STREAMON 启动流 → 驱动开始填充帧
6. VIDIOC_DQBUF 出队 → 拿到已填充帧的句柄
7. VIDIOC_EXPBUF 导出 DMA-BUF fd → 零拷贝关键
8. drmPrimeFDToHandle 导入 fd → 创建 Framebuffer
9. CRTC 持续扫描 → HDMI 输出到屏幕

三、V4L2 三种缓冲区模式对比

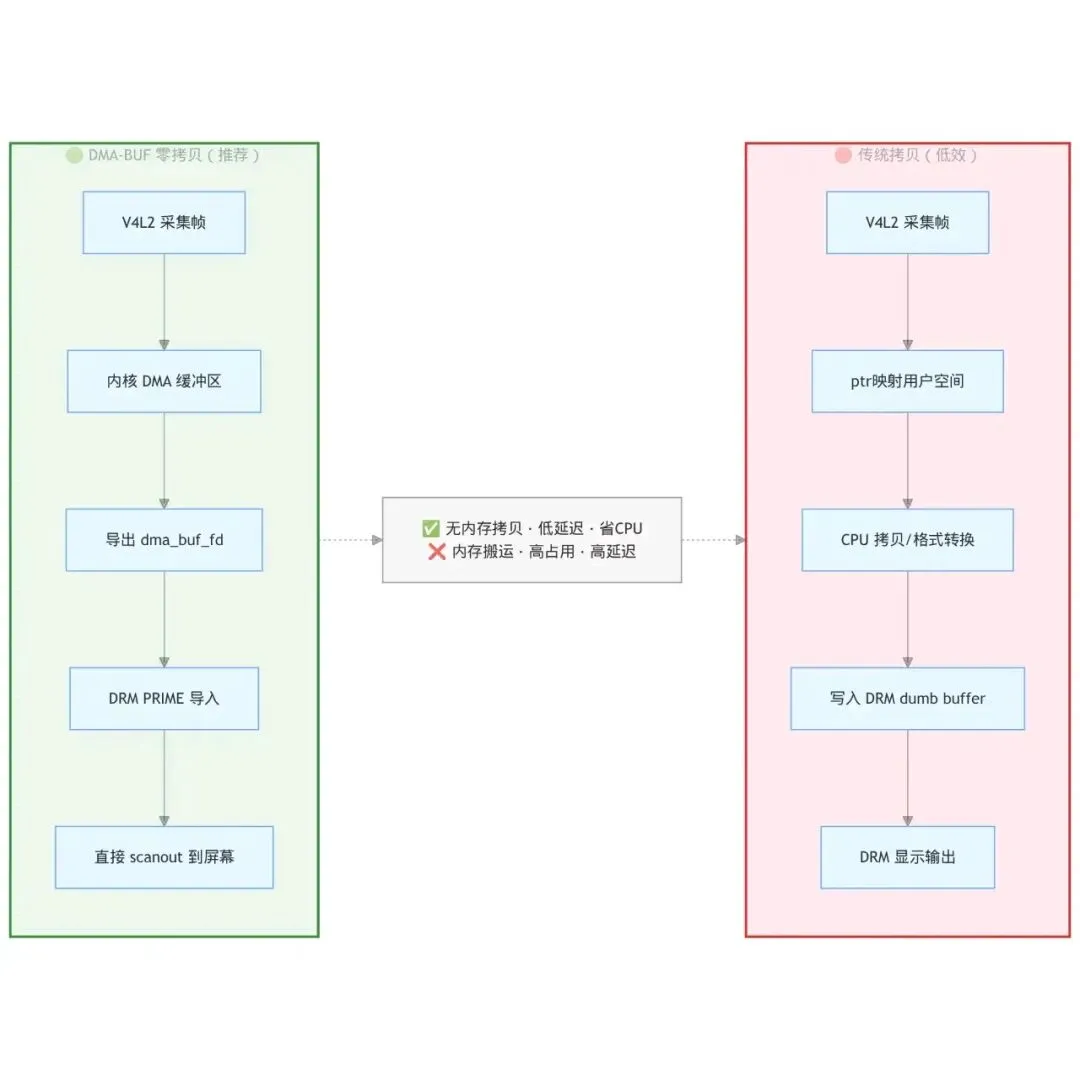

四、DMA-BUF 零拷贝 vs 传统拷贝路径

五、总结

记一个口诀：采集入队→DQBUF取帧→EXPBUF导出→PRIME导入→CRTC扫描。

整个Linux视频管线的本质就是零拷贝句柄传递：数据从摄像头到屏幕全程是DMA句柄流转，不触发一次CPU拷贝。理解这个传递链，就理解了V4L2和DRM的协作方式。
