Python-CAD自动更新图号,联动更新目录

🔍背景

画好的图纸突然要插入两张变更，就意味着后面所有图纸的编号、页码全部得手动改一遍。写了一个自动化小工具。只要在 Excel 里填好规则，它就能自动把 CAD 里所有图框的编号和页码改掉，并且在 CAD 绘图空间里自己算好格子，把精美的图纸目录直接“画”出来。最后，它还能顺手把数据无缝同步到 Word 文档里，连 Word 版的目录也一并自动生成了！

💡实现思路

阶段一：Excel 统一配置

只要在 Excel 配置表里写好每一段的代号和图纸数量，当作整个工具的“总指挥部”。

阶段二：CAD 图框属性批量修改

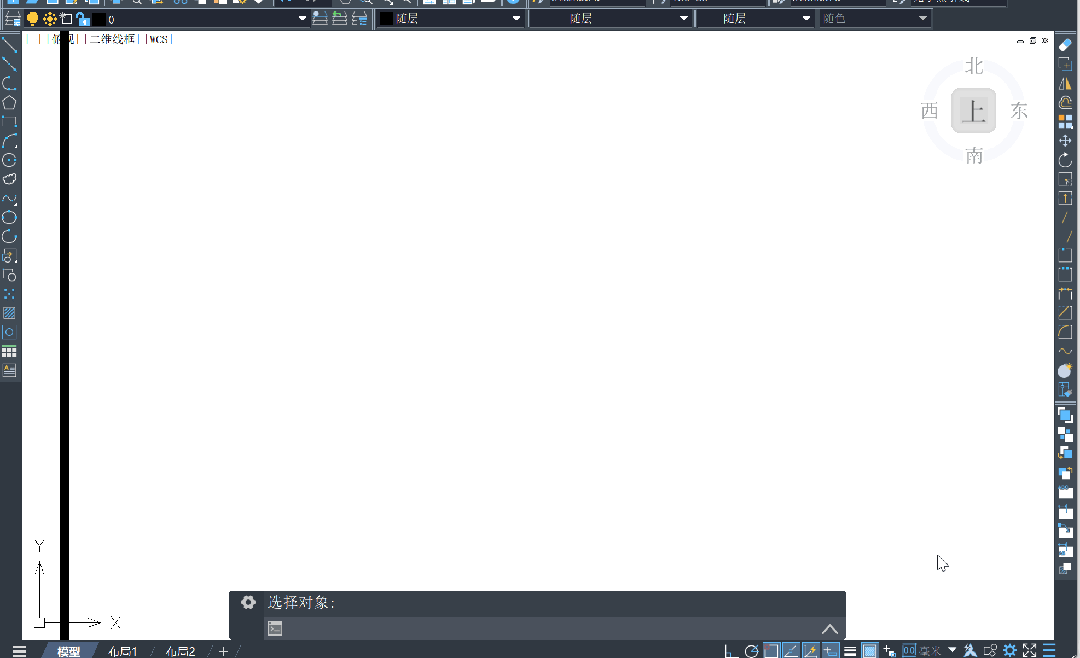

运行脚本，在 CAD 里用鼠标框选所有的图框。程序会自动把歪歪扭扭的图框排好队，计算出正确的编号（如 S01-001）和页码（如 第1页，共3页），直接强行塞进图框的属性里。整个 CAD 现场的图框修改在这里就全部完成了。

阶段三：CAD 空间目录自适应排版

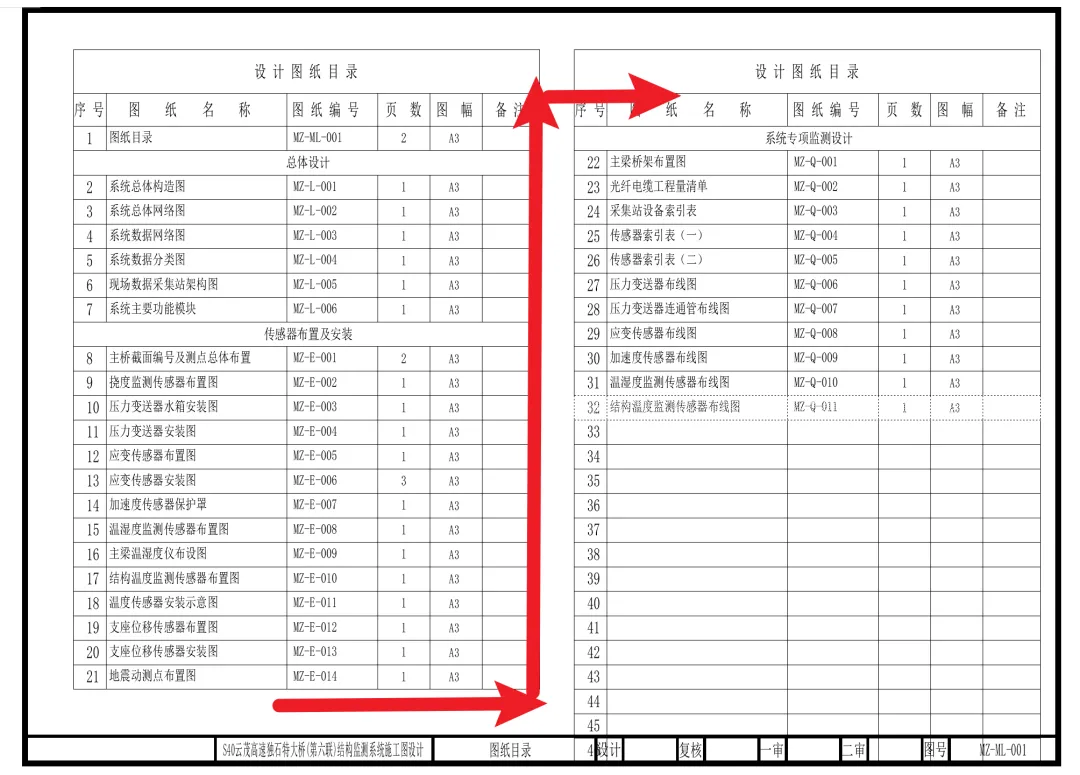

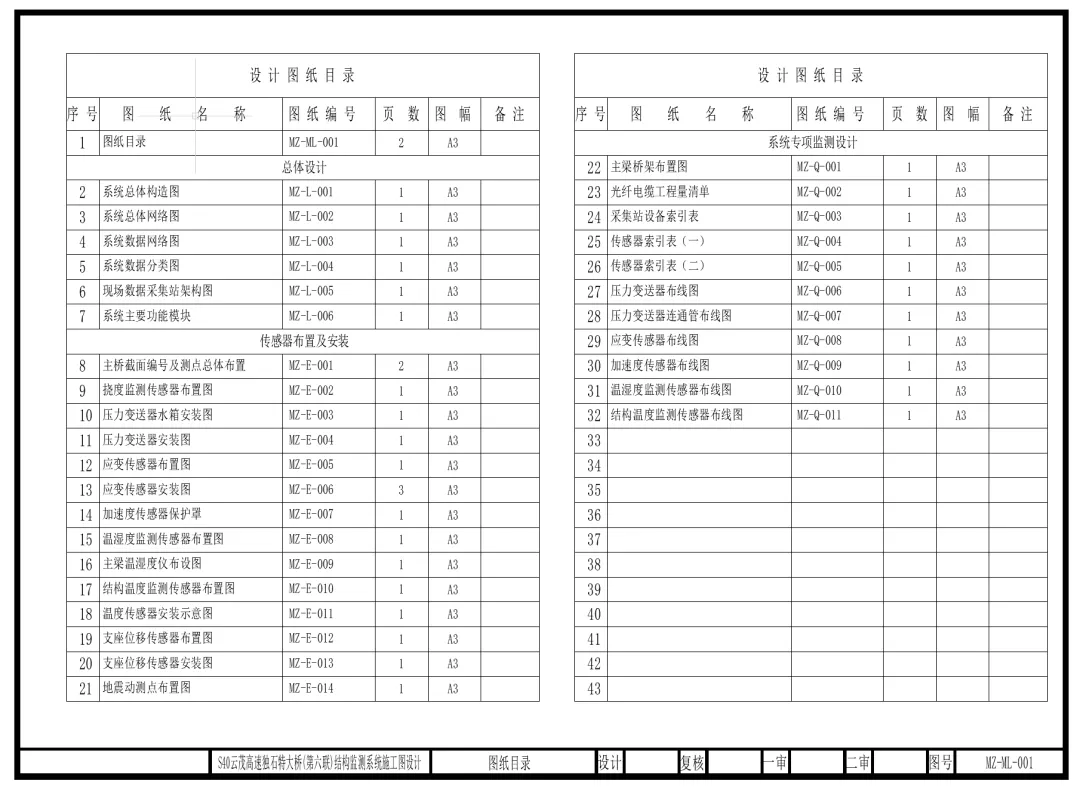

 属性改完后，程序原地抓取最新的图名和编号。读取图框有多宽，算出缩放比例，然后在 CAD 空间里像盖章一样自动插入目录表格。格子满了还会自己“换行”、“换列”平移，完全不需要人工排版。

阶段四：下游 Word 目录同步导出

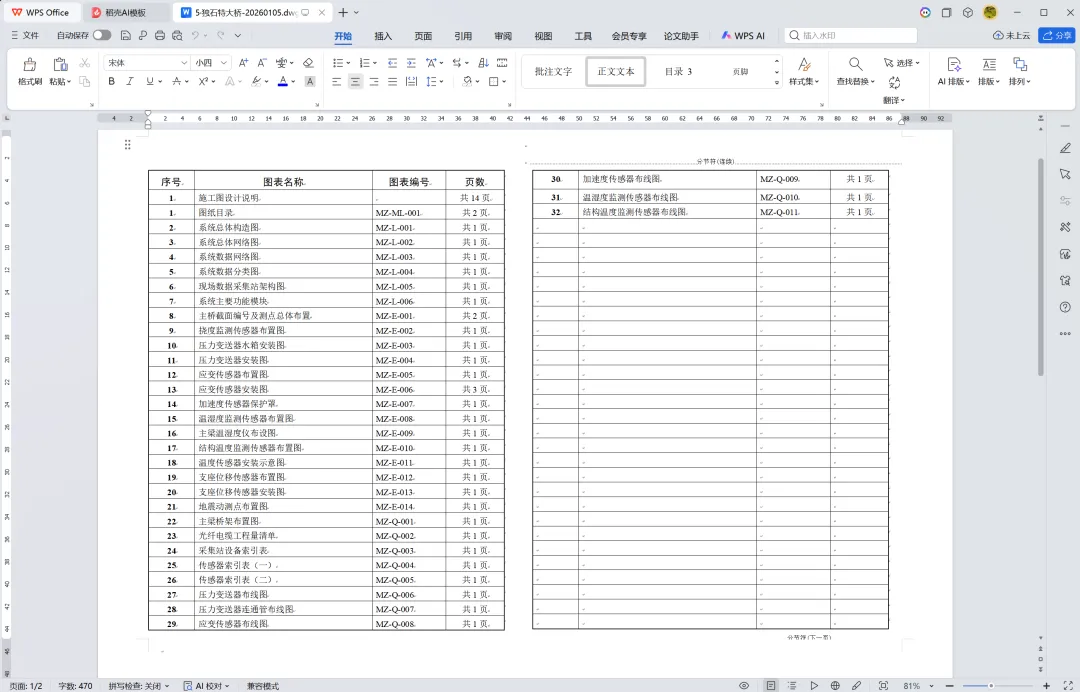

 当 CAD 里的目录画完后，程序手里已经有了完整的图纸清单，顺手就能复制一份 Word 目录模板，表格缺几行就自动补几行，把数据填得整整齐齐，保证导出的文本和 CAD 现场完全一致。

--------------------

1. 怎么知道图框有多宽？（视口比例计算）

不同的图纸尺寸不同，目录表不能放得太大或者太小。程序必须先量出图框的物理宽度。利用了 GetBoundingBox() 接口。这个接口可以直接抓到图框左下角和右上角的绝对坐标。用右上角的 X 坐标减去左下角的 X 坐标，就得到了图框的真实物理宽度。拿着这个宽度去比对标准值（59021），就能算出缩放比例，让目录表自动变大或变小。

def _calculate_scale_ratio(self, tk_att_blocks):    # 工程逻辑说明：    # 1. 抓取图框的外接矩形坐标    # 2. X轴相减算出真实宽度，跟基准值（59021）对比，算出缩放比例 m 和间距 p    if tk_att_blocks:        min_point, max_point = tk_att_blocks[0].GetBoundingBox()        width = max_point[0] - min_point[0]        m = width / 59021        p = 1798 * (width / 59021)        return m, p    return 1, 0

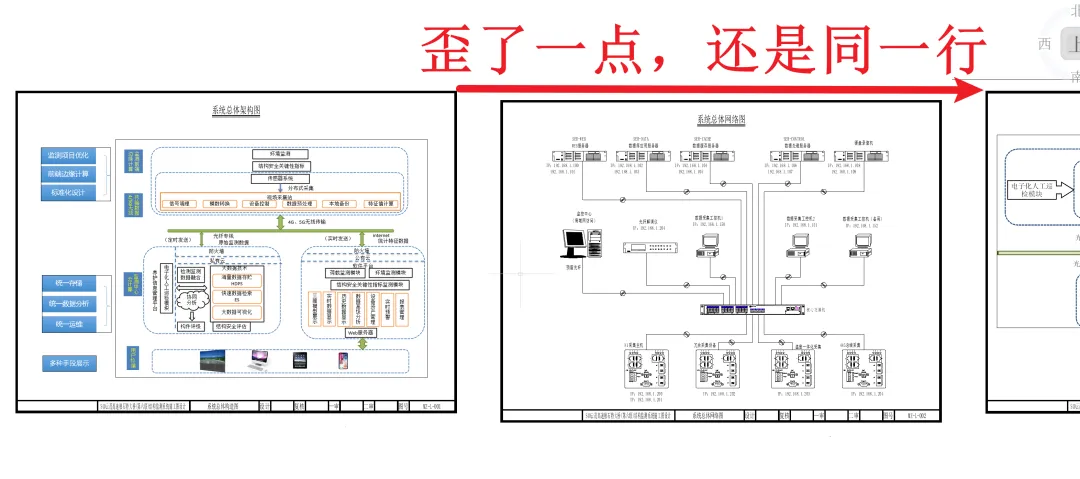

@staticmethoddef _custom_sort_key(block):    # 工程逻辑说明：    # round(y_value / 5000.0) 是灵魂，把高度相近的图框强行归到“同一行”    # 然后返回 (-y_group, block.InsertionPoint[0])，实现先从上到下、再从左到右的完美读图顺序    y_value = block.InsertionPoint[1]    y_group = round(y_value / 5000.0)    return (-y_group, block.InsertionPoint[0])

# 换行与换列控制逻辑（摘自 _process_frames 核心循环）if t == 24 or t == 47 or t == 70:    if t != 1:        # X轴向右平移一列目录表的距离        x_coord = x_coord + 24087.66 * m + p    y_coord = y_coord_y    block_name = "ml_1" # 自动插入新一列的表头块    y_coord = cad_utils.insertion_block(        block_name, x_coord, y_coord, self.model_space,        bianhao, yeshu, tuming, section_names,        k, number, m, self.print_to_text_box    )

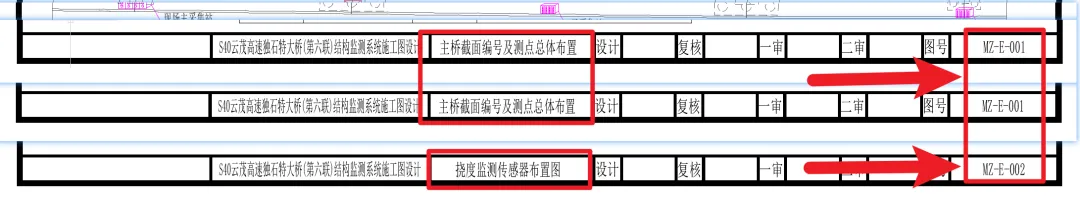

def _process_objects(self, segment_sizes, properties, section_names):    # 工程逻辑说明：    # properties 里面躺着所有图纸的名字    index = 0    result = [] # 存最终生成的编号    same_count_list = [] # 存每张图的总页数    first_occurrence = [] # 标记是不是第一次出现（如果是第一次，CAD目录里只留一行）    for segment_size, section_name in zip(segment_sizes, section_names):        current_id = 1        segment_ids = []        segment_properties = properties[index:index + segment_size]        # 1. 用 count() 一口气算出每个图名在这段里一共出现了几次（总页数）        property_count = {prop: segment_properties.count(prop) for prop in set(segment_properties)}        seen_properties = set()        for i in range(segment_size):            # 2. 如果当前图名和前一个一模一样，编号直接复制上一个，实现“同名同编号”            if i > 0 and properties[index] == properties[index - 1]:                segment_ids.append(segment_ids[-1])            else:                formatted_id = f"{current_id:03}"                segment_ids.append(f"{section_name}{formatted_id}")                current_id += 1 # 只有名字不同时，主编号才往下加            same_count_list.append(property_count[properties[index]])            # 3. 标记是不是同名图里的“大姐大”（第一页）            if properties[index] not in seen_properties:                first_occurrence.append(True) # 第一次出现，去CAD画目录时需要留位置                seen_properties.add(properties[index])            else:                first_occurrence.append(False) # 后续的副页，CAD目录里不需要重复写新行            index += 1        result.extend(segment_ids)    return result, same_count_list, first_occurrence

# Word 导出与自适应填表逻辑（摘自 word_exporter.py）for i, row in enumerate(export_data):    if i == 0:        continue # 跳过第一行表头    # 如果模板里的表格行数不够用了，程序会自动向下追加一行    if i >= len(table.rows):        table.add_row()    # 序号列：设置加粗并居中显示    cell = table.cell(i, 0)    cell.text = str(i - 1)    if cell.paragraphs[0].runs:        cell.paragraphs[0].runs[0].bold = True    cell.paragraphs[0].alignment = WD_ALIGN_PARAGRAPH.CENTER    # 精准填充剩下的图纸基本数据    if len(row) > 3:        table.cell(i, 1).text = str(row[3])  # 自动填充：图纸名称    if len(row) > 4:        table.cell(i, 2).text = str(row[4])  # 自动填充：图纸编号    if len(row) > 5:        table.cell(i, 3).text = f"共{str(row[5])}页"  # 自动填充：页数        table.cell(i, 3).paragraphs[0].alignment = WD_ALIGN_PARAGRAPH.CENTER# 保存文件，生成一个和当前 CAD 图纸完全同名的 docx 报告doc.save(new_file_path)
