【项目实战】:Linux uboot下bootargs 全解析 & mem/rmem 省略地址引发的段错误
- 2026-10-11 07:08:09
本文约3500字，上周在君正平台上更换主控芯片为A1N《DDR又涨价了，产品要换DDR的看过来！DDR启动流程 & DDR 颗粒替换修改方法》，修改完系统启动到应用层后，我没有继续测，转交给其他同事测试内存是否充足,是否需要调整应用层内存管理。今天收到反馈：调用君正的SDK库接口IMP_malloc_init出现段错误。我赶紧去排查了下，顺便整理了下bootargs参数的详细理解以及避坑点。

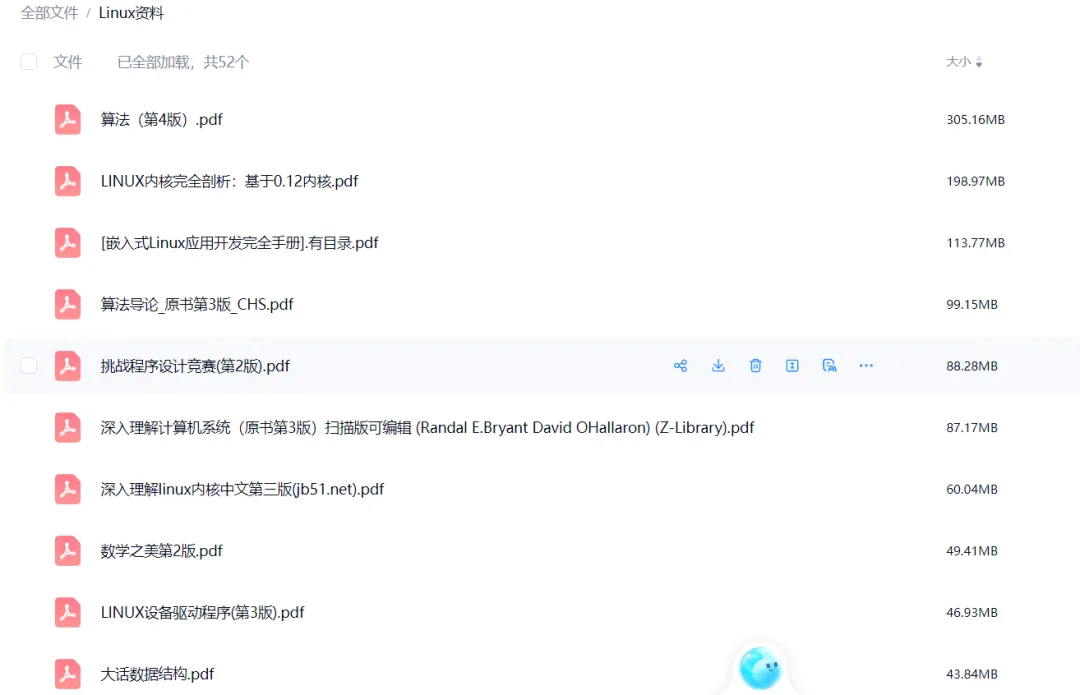

关注公众号, 即可获得与Linux相关的电子书籍以及常用开发工具，文末有文档清单。
Program received signal SIGSEGV, Segmentation fault.0x0051d4ccin IMP_create_units()(gdb) bt#0 0x0051d4cc in IMP_create_units()#1 0x0051dae0 in IMP_alloc_init()Backtrace stopped: frame did not save the PC(gdb)gdb调试段错误信息如上，粗略看来与内存分配有关，那么涉及的改动就是uboot中的bootargs了，我仔细去检查了下改动，竟然发现删除后面一段256M内存时不小心删除了rmem的起始地址，立即改完验证，果然是这个引起的，本文深入理解一下bootargs的所有参数。
一次
rmem省略物理地址的配置，如何引发 IMP 接口段错误？本文一起来拆解bootargs，并深入内存布局底层，还原故障真相。
一 概述
bootargs是 U-Boot 传递给 Linux 内核的启动命令行参数，它直接决定了控制台、内存布局、根文件系统、Flash 分区、内核运行配置等核心行为。
本文基于我项目上使用的完整参数，逐字段分析含义，并结合君正平台rmem=56M省略物理地址、触发IMP_alloc_init接口段错误的真实故障，重点分析：
mem/rmem的标准语法，以及地址字段的必要性；省略 @地址后底层内存布局错乱的原理；衍生故障：内存越界、DMA 异常、专用接口段错误、系统崩溃等； 整串 bootargs其余参数的释义、常见书写错误与排查思路。
完整待解析参数：
#define BOOTARGS_COMMON console=ttyS1,115200n8 mem=200M@0x0 rmem=56M@0xC800000 mem=256M@0x30000000 init=/linuxrc rootfstype=squashfs root=/dev/mtdblock6 rw mtdparts=sfc_nand:1M(uboot),512k(upram),512k(ptb),7M(bak_kernel),7M(kernel),12M(bak_root),12M(root),30M(bak_app),30M(app),10M(agent),-(config) ubootversion=20260605 lpj=11968512二 整串 bootargs 逐参数详解
1️⃣ 控制台配置
console=ttyS1,115200n8
ttyS1：指定内核日志、终端输出绑定串口1；115200：串口波特率；n8：8 位数据位、无校验位，默认停止位为 1（标准 8N1）。
💡 作用：U-Boot 的串口参数必须与该配置一致，否则内核启动后串口会出现乱码或无打印。
2️⃣ 内存分区配置（核心故障区）
（1）mem=200M@0x0
标准语法：mem=大小@物理起始地址
告知 Linux 内核：从物理地址 0x0开始，划分 200MB 内存交由内核正常管理；该内存纳入 Buddy、Slab 内存管理器，可分配给进程、缓存、内核模块。
（2）rmem=56M@0xC800000
标准语法：rmem=大小@物理起始地址
rmem = reserve memory，即硬件专用预留内存；内核完全跳过该段内存，不纳入常规内存管理、不分配、不回收、不参与内存统计； 用途：君正平台 IMP 多媒体组件、ISP、编码、DMA、裸机驱动、专用硬件接口独占使用； 本配置：从 0xC800000起始，预留 56MB 隔离内存。
（3）mem=256M@0x30000000
第二片非连续物理内存：从 0x30000000起始，256MB 交由内核管理；场景：SoC 物理内存地址不连续，中间存在寄存器 / 保留地址空洞，必须分段声明。
3️⃣ 根文件系统相关
init=/linuxrc：指定内核启动后第一个执行的用户态初始化程序；rootfstype=squashfs：根文件系统格式为 squashfs（只读压缩文件系统，嵌入式常用）；root=/dev/mtdblock6：根文件系统挂载在 NAND / SPI-NAND 的第 6 个 MTD 分区；rw：挂载模式为可读写（squashfs 本身只读，该参数一般用于上层临时分区 / 挂载策略）。
4️⃣ MTD Flash 分区配置
mtdparts=sfc_nand:1M(uboot),512k(upram),512k(ptb),7M(bak_kernel),7M(kernel),12M(bak_root),12M(root),30M(bak_app),30M(app),10M(agent),-(config)
sfc_nand：指定分区设备为 SPI-NAND 闪存；格式： 分区大小(分区名)，-代表剩余所有空间；分区作用：uboot、备份镜像、内核、根文件系统、应用分区、代理服务分区、配置分区，是嵌入式系统标准的 A/B 备份分区方案。
5️⃣ 辅助扩展参数
ubootversion=20260605：自定义 U-Boot 版本标记，应用层可读取做版本校验；lpj=11968512：loops_per_jiffy，内核时钟循环计数，预校准 CPU 时钟频率，跳过内核动态校准，加快启动速度。
三 mem / rmem 语法规则 & 地址字段的必要性
1. 标准语法区分
① 连续整块内存（可省略地址）当 DDR 物理内存整片连续、从 0 地址开始时，简写合法：
mem=512M // 等价于 mem=512M@0x0内核默认从物理地址 0 开始分配整块内存。
② 非连续内存 / 预留内存（严禁省略 @地址）
// 正确写法rmem=56M@0xC800000mem=256M@0x30000000// 错误写法（本次故障源头）rmem=56M2. 为什么 rmem 必须强制指定物理地址？
rmem是硬隔离预留内存，目标是固定物理地址、物理连续，专供 DMA、多媒体硬件、厂商专用 SDK（如君正 IMP 组件）使用；这类硬件 / 接口依赖固定物理地址寻址，不接受内核动态分配地址； 在多段内存交错布局时，内核无法自动推断预留段该放在哪个地址区间。
四 现场故障：君正平台 rmem=56M 省略地址 → IMP_alloc_init 段错误
1. 错误配置
原正确配置：
rmem=56M@0xC800000故障配置（去掉地址）：
rmem=56M2. 底层内存布局错乱过程
1️⃣ 内核解析参数逻辑读到 mem=200M@0x0 → 正常占用 0x0 ~ 0xC800000；再读到 rmem=56M（无地址）：
内核默认将预留内存紧跟在上一段内存末尾，也就是 0xC800000之后；看似地址对上了，但内存属性标记完全异常。
2️⃣ 核心冲突点（君正平台特性）君正 IMP 多媒体库、IMP_alloc_init 接口硬编码约定：预留内存必须是内核标记为“不可访问、独立预留”的专属区间。省略 @地址 后，内核解析 rmem 语义发生偏移：部分内核版本 / 芯片 BSP 会把「无地址的 rmem」误判为普通系统内存，或标记为「半预留状态」。
结果：200M 系统内存 + 56M 所谓“预留内存”被合并成一段连续可管理内存，内核正常读写、页面分配、内存拷贝会侵入原本规划的硬件预留区间。
3️⃣ 段错误触发流程
系统启动，内核正常接管全部内存，破坏了 IMP 组件预期的“隔离预留区”； 应用 / 多媒体框架调用 IMP_alloc_init，主动去固定物理地址 0xC800000 申请硬件专用内存；该地址此时已被内核页表、进程栈 / 堆、缓存占用； IMP_alloc_init直接操作已被内核接管、权限不匹配、地址映射异常的物理内存；最终触发 内存访问越界、页权限错误、虚拟/物理地址映射错乱，表现为 Segment Fault（段错误）。
3. 关键结论
省略 rmem后面的@物理地址一定会引发内存布局错乱；在含有厂商专用硬件 SDK、DMA、多媒体、ISP 的平台（君正、海思、瑞芯微等），极高概率触发段错误、硬件卡死、花屏、编解码崩溃； 单纯 mem在单段连续内存场景省略地址可能暂时正常，但多段非连续内存场景同样禁止省略地址。
五 mem / rmem 各类错误写法 & 对应异常汇总
结合嵌入式工程实战，整理高频错误与现象：
📌 场景1：非连续内存段 mem=XXM 省略地址
错误示例：
mem=200M@0x0 mem=256M异常现象：
内核将 200M + 256M 合并为一段连续内存； 原 0x10000000 ~ 0x30000000地址空洞被强行填充；访问中间保留寄存器区域 → 内核 Oops、死机、随机重启； 板级外设、总线寻址异常。
📌 场景2：rmem=XXM 省略地址（本次故障）
错误示例：
rmem=56M异常现象：
预留内存属性失效，被内核正常管理； 厂商专用接口（IMP / 媒体库 / ISP / DMA）访问固定物理地址； 典型故障：应用层段错误、多媒体进程崩溃、DMA 传输失败、摄像头黑屏 / 花屏。
📌 场景3：地址书写错误（地址重叠）
错误示例：
mem=200M@0x0 rmem=56M@0x0异常现象：
两段内存地址完全重叠； 内核内存统计错乱、内存泄漏、OOM 杀进程； 随机段错误，系统运行极不稳定。
📌 场景4：地址单位、格式错误
错误示例：rmem=56m@0xC800000（小写 m）、地址少写 0x
异常现象：
内核解析参数失败，内存识别大小异常； 内存缩水，部分 DDR 完全无法使用； 启动缓慢，应用频繁内存不足。
六 延伸：bootargs 其他参数书写错误典型故障
基于本套完整参数，补充其余字段错误引发的问题：
console | console=ttyS0 | |
mtdparts | mountpanic | |
root | root=/dev/mtdblockX | VFS: Unable to mount root fs |
rootfstype |
七 规范写法 & 排查建议
✅ 强制编码规范
**所有分段 mem、所有rmem必须写明@物理地址**，禁止简写；多段内存严格按照硬件手册的物理地址区间依次配置； 地址统一使用大写十六进制、带 0x前缀，容量单位统一大写M。
🔍 故障快速排查步骤
查看当前生效参数
cat /proc/cmdline核对
mem/rmem大小与地址是否和配置一致。查看物理内存布局
cat /proc/iomem区分「系统内存」和「预留内存」区间是否符合设计。
段错误定位
开启内核 CONFIG_DEBUG_INFO+ gdb 分析栈信息；优先核查厂商专用内存分配接口（如本例 IMP_alloc_init）依赖的预留内存区间。
🛠️ 修复方案（对应本次故障）
将错误配置：
rmem=56M恢复为标准写法即可彻底解决：
rmem=56M@0xC800000八 总结
mem用于系统内存，rmem用于硬件独占预留内存。对于非连续内存、预留内存场景，@物理地址是必填项，不可省略。君正、海思、瑞芯微等带多媒体 / 专用 SDK 的平台，
rmem省略地址会直接导致专用接口段错误、进程崩溃，这是高频踩坑点。bootargs的每个字段都与硬件、文件系统、内存强绑定，一字之差就可能出现启动失败、内存异常、业务崩溃。务必固化
bootargs书写规范：分段内存、预留内存严格标注物理地址，从源头规避故障。
