Python库 IEEE 节点拓扑图元素

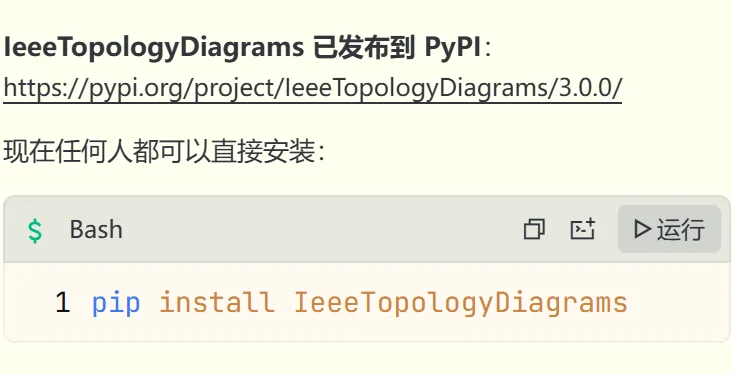

pip install IeeeTopologyDiagrams

具体做法：独立脚本

所有 save_*.py 均可直接运行，输出对应的独立元素 PNG 图片：

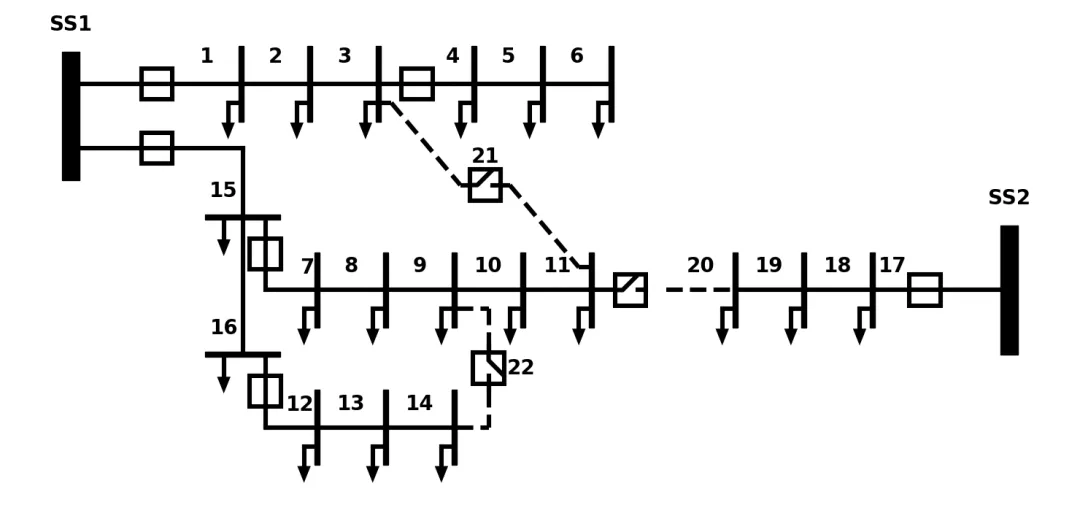

cd v3/python save_switch_symbol.py          # 水平闭合开关python save_switch_vertical.py        # 垂直闭合开关python save_switch_open.py            # 开关对比（开/关 × 水平/垂直）python save_switch_open_h.py          # 水平断开开关python save_switch_open_v.py          # 垂直断开开关python save_bar_node_short.py         # 竖形节点（实心竖长方形 + 拐角 + 箭头）python save_bar_node_horizontal.py    # 横形节点（实心横长方形 + 拐角 + 箭头）python save_node15.py                 # 节点15模块（横形节点 + 竖形开关）python save_load_node.py              # 负荷节点（编号 + 竖线 + 负荷框 + 箭头）python save_tf_node.py                # 配电变压器节点python save_ss1_symbol.py             # SS1 垂直变电站python save_ss2_symbol.py             # SS2 水平变电站python reproduce_fig1.py              # 生成完整单线图
