HyperView Python 二次开发自动调整横纵坐标轴字体大小

2026-10-10 14:38:59

「CAE仿真记」

愿与您一同，用代码提升效率！

日常报告截图前，一般都会调整曲线图表的横纵坐标轴字体大小，以便截图到报告时候能清晰看到横纵坐标标识，图片数量较多时候，每个横纵坐标都点击调整一次浪费大量时间，还不能保证每次设置的字体大小相同，使用二次开发脚本1秒搞定。

💡配合如下功能，确保报告截图清晰美观。

Hyperview Python 二次开发自动为曲线添加标记

HyperView Python 二次开发自动调整曲线表头Header字体

HyperView Python 二次开发自动调整曲线legend字体大小

HyperView Python 二次开发自动调整曲线颜色，线形，粗细

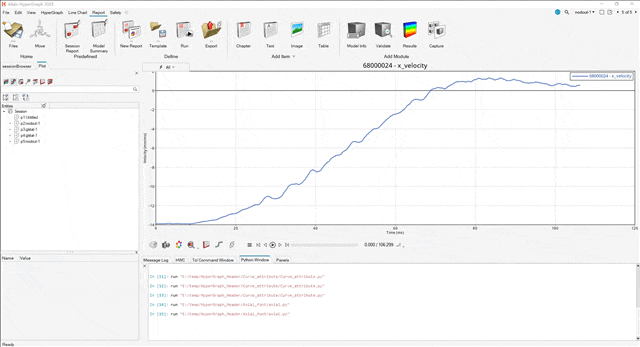

此篇是学会怎样在hyperview中使用二次开发功能自动调整曲线横纵坐标轴字体大小。

HyperView基于Python语言实现方法：

def set_X_axis (label,fontsize):    import hw    import hw.hg as hg#  设置激活的窗口为 plot    ses = hw.Session()    h = ses.get(hg.AxisHorizontal)    h.text = label    h.fontSize = fontsize    h.ticFontSize = fontsizedef set_Y_axis (label,fontsize):    import hw    import hw.hg as hg#  设置激活的窗口为 plot    ses = hw.Session()    v = ses.get(hg.AxisVertical)    v.text = label    v.fontSize = fontsize    v.ticFontSize = fontsizedef refres_win():# 模块导入    import hw    ses = hw.Session()    win = ses.get(hw.Window)    win.draw()    win.update()set_X_axis("Time",40)set_Y_axis("Velocity",40)refres_win()
