Linux内核模块完整技术详解:原理、工具、选型(内置vs模块)

本文约4000字，这两天差不多移植完了AX615的SDK到新版本V3.0.0，上一版本SDK的驱动都是编译成模块加载的，这一版又变成内置了，内核变大了一些，本文结合《深入Linux内核架构》中文版第7章 模块以及《Linux设备驱动开发详解基于最新的Linux4.0内核》这本书第4章 Linux内核模块的内容，来详细整理下Linux内核模块技术，深入理解一下Linux内核模块的原理，工具以及选型。

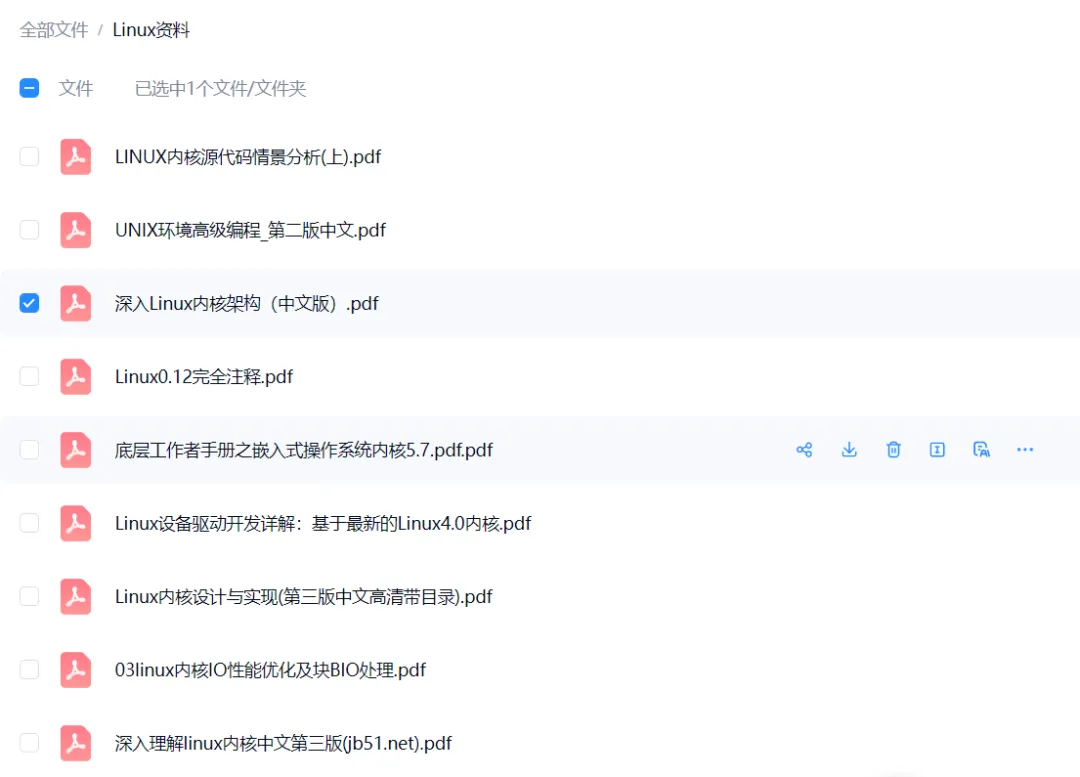

关注公众号, 即可获得与Linux相关的电子书籍（含《深入Linux内核架构》中文版和Linux设备驱动开发详解基于最新的Linux4.0内核）以及常用开发工具，文末有文档清单。

一 什么是Linux内核模块

1. 核心定义

内核模块（LKM，Loadable Kernel Module）是运行在内核地址空间、可动态加载/卸载的独立代码单元，文件后缀为.ko，基于ELF可重定位目标文件格式，无需重新编译、重启内核即可扩展内核功能（驱动、文件系统、协议栈等）。 传统宏内核必须把所有功能静态编译进镜像，存在内核臃肿、新增功能必须重编重启的缺陷；模块机制完美解决动态扩展痛点，也是Linux生态普及的关键特性。

2. 模块核心优缺点

优势

1. 内核轻量化：发行版可预编译海量驱动为模块，内核镜像只保留核心基础组件，减小内核体积、缩短启动时间，不用的模块不占用常驻内存。
2. 动态迭代调试：开发新驱动/实验性功能时，仅单独编译模块，insmod/rmmod反复测试，无需全量编译内核、频繁重启机器；崩溃仅隔离模块，不易整机panic。
3. 硬件即插即用基础：配合kmod/udev自动加载，U盘、显卡、网卡热插拔时自动匹配对应.ko，无需手动操作。
4. 许可证兼容折中：硬件厂商不开放源码时，可发布二进制.ko驱动，解决专有硬件适配难题（但会标记内核tainted污染）。
5. 灵活依赖管理：多模块可拆分公共逻辑（如vfat依赖fat），代码复用、降低内存占用、简化维护。

短板

1. 模块加载需符号重定位、依赖解析，存在微小运行开销；
2. 非GPL模块无法调用EXPORT_SYMBOL_GPL导出内核符号，且污染内核日志；
3. 模块与内核版本、编译配置（SMP、抢占、架构）必须严格匹配，否则加载失败；
4. 动态加载存在极小安全攻击面，高安全设备会禁用模块支持。

二 模块底层核心原理（结合两本教材内容）

2.1 标准模块代码结构

完整模块必须包含加载函数、卸载函数、许可证声明，参数、导出符号、设备表为可选扩展：

#include<linux/init.h>#include<linux/module.h>// 模块加载函数：__init标记，初始化完成后内存可释放staticint __init hello_init(void){    printk(KERN_INFO "Module load\n");return0;}module_init(hello_init); // 注册入口// 模块卸载函数：__exit标记，仅模块编译时生效staticvoid __exit hello_exit(void){    printk(KERN_INFO "Module unload\n");}module_exit(hello_exit); // 注册清理逻辑// 强制许可证，缺失会污染内核MODULE_LICENSE("GPL v2");MODULE_AUTHOR("Dev");MODULE_DESCRIPTION("Demo Module");MODULE_ALIAS("demo");

关键宏说明：

1. __init / .init.text：初始化代码段，模块加载完成后内核自动回收内存；
2. __exit / .exit.text：仅编译为模块时保留，内置内核会直接丢弃该段；
3. MODULE_LICENSE：内核区分GPL兼容/专有模块的核心依据，专有模块触发TAINT_PROPRIETARY_MODULE标记；
4. EXPORT_SYMBOL/EXPORT_SYMBOL_GPL：导出符号供其他模块调用，后者仅允许GPL模块使用。

2.2 模块ELF二进制特殊段

.ko是特殊ELF目标文件，除标准代码/数据段外，内核新增专属段存储元数据：

2.3 内核侧数据管理：struct module

内核每加载一个模块，分配struct module结构体管理全部状态：

1. 状态枚举：MODULE_STATE_COMING(加载中)、MODULE_STATE_LIVE(正常运行)、MODULE_STATE_GOING(卸载中)；
2. 符号管理：区分全局导出符号、仅GPL可用符号，配套CRC校验数组；
3. 依赖链表：modules_which_use_me记录哪些模块依赖当前模块，配合struct module_use双向维护依赖关系；
4. 引用计数：SMP多核独立计数，try_module_get/module_put增减引用，有依赖时禁止卸载；
5. 版本魔数vermagic：记录内核编译配置（SMP、抢占、架构、编译器），模块与内核魔数不一致直接拒绝加载。

2.4 模块加载、卸载完整流程

1）手动加载：insmod / modprobe

• insmod xxx.ko：仅加载单个模块，不会自动解析依赖，依赖未加载则失败，底层调用init_module系统调用；
• modprobe xxx：自动读取/lib/modules/$(uname -r)/modules.dep依赖文件，递归加载所有前置依赖，底层仍调用insmod；
• 加载核心步骤（sys_init_module）：
1. 用户态模块二进制拷贝至内核临时内存； . 解析ELF各段、校验vermagic版本；
2. 分配核心/初始化两块内核内存，拷贝代码数据；
3. 遍历符号表，通过resolve_symbol解析未定义引用（查找内核导出符号、已加载模块符号，校验CRC）；
4. 建立模块间依赖链表、更新内核全局符号表；
5. 执行模块init初始化函数；
6. 释放.init段内存，将模块加入全局模块链表。

2）卸载：rmmod / modprobe -r

底层调用delete_module系统调用：

1. 根据模块名遍历链表找到struct module；
2. 检查modules_which_use_me链表，若有其他模块依赖，返回-EWOULDBLOCK拒绝卸载；
3. 调用模块exit清理函数；
4. 释放模块核心、percpu、参数内存，移除符号、依赖链表节点。

3）自动加载（kmod机制）

内核检测缺失功能时（挂载未知文件系统、识别新USB设备）调用request_module：

1. 内核创建用户态helper进程，执行/sbin/modprobe；
2. 设备匹配依赖modules.alias（由depmod根据MODULE_DEVICE_TABLE生成）；
3. udev热插拔复用该机制，识别设备MODALIAS自动加载对应驱动模块，实现即插即用。

2.5 配套用户空间工具链

三 两种编译模式：内置Built-in（Y） vs 模块Module（M）

在内核make menuconfig配置中，每个驱动/功能存在三种编译选项：

• Y(*)：内置，编译进vmlinux内核镜像，开机常驻内存；
• M：模块，编译为独立.ko文件，运行时按需加载；
• N：禁用，完全不编译该功能。

3.1 核心特性对比表

四 选型标准：什么时候编译进内核，什么时候做模块

4.2 必须编译为内置（Y）的场景

满足开机流程依赖、无模块无法正常启动的功能，强制内置：

1. 根文件系统底层驱动SATA/AHCI、MMC、NAND、NVMe存储控制器，ext4/btrfs根文件系统驱动；若编译为模块，内核无程序加载.ko，无法挂载/直接启动失败。
2. initramfs依赖组件内核镜像压缩算法（lz4/gzip）、内存磁盘ramfs、基础块设备层，用于解压初始根文件系统。
3. 系统基础调试/控制台串口控制台、早期printk日志输出驱动，嵌入式无显示器时唯一调试通道。
4. 内核核心基础子系统进程调度、内存管理、基础中断控制器、基础TCP/IP协议栈，内核运行根基，不支持模块化。
5. 高安全隔离设备工控安全网关、加密终端、无文件系统极简固件：禁用模块加载（CONFIG_MODULES=n），所有驱动内置，消除动态加载攻击面。
6. 极低资源无文件系统设备RAM<64MB微型单片机嵌入式，无/lib/modules分区，无法存放.ko，全部功能内置。
7. 实时性硬实时系统动态加载模块存在内存分配、符号解析延迟，实时业务驱动内置消除抖动。

4.3 推荐编译为模块（M）的场景

非开机必需、硬件按需存在、需要频繁更新调试的功能，优先模块：

1. 热插拔外设驱动USB网卡、摄像头、U盘、蓝牙、PCIe扩展显卡、声卡，设备即插即用，不用时卸载释放内存。
2. 小众/可选文件系统vfat/NTFS/exFAT/ISO9660/加密文件系统，服务器极少使用，内置持续浪费内存。
3. 第三方专有硬件驱动显卡、网卡厂商闭源二进制驱动，以.ko分发，无需重编内核即可升级驱动版本。
4. 实验性、调试功能性能追踪、内核调试模块、新硬件测试驱动，开发阶段频繁加载卸载，崩溃不影响整机。
5. 多硬件兼容通用发行版（Ubuntu/CentOS）发行版需兼容万千硬件，全部驱动内置会导致内核镜像数十MB，模块化仅加载本机硬件驱动。
6. 低频使用功能RAID、IPVS、Netfilter额外匹配模块、小众网络协议，仅特定业务启用。
7. 需要在线更新的组件服务器网卡、GPU驱动，业务7*24不能停机，替换.ko热更新无需重启服务器。

4.4 折中特殊场景

1. 开机必需但希望模块化：放入initramfs临时文件系统，内核启动初期从内存加载模块，挂载根文件系统后可卸载；
2. 嵌入式资源适中：核心存储内置，外设驱动模块存放于rootfs分区，兼顾启动速度与内存占用。

五 模块开发与编译实操要点

1. 独立模块Makefile（out-of-tree）

KERNELDIR ?= /lib/modules/$(shell uname -r)/buildobj-m += hello.oall:    make -C $(KERNELDIR) M=$(PWD) modulesclean:    make -C $(KERNELDIR) M=$(PWD) clean

1. 内核内模块（in-tree）：目录Kbuild写入obj-$(CONFIG_HELLO) += hello.o，CONFIG_HELLO=m生成模块，=y内置；
2. 许可证红线：使用EXPORT_SYMBOL_GPL符号的模块必须声明MODULE_LICENSE("GPL")，否则加载报错、内核污染；厂商封装GPL中间模块转发GPL符号给专有模块存在法律争议；
3. 版本兼容：开启CONFIG_MODVERSIONS，通过CRC校验防止新旧内核接口不兼容模块加载崩溃。

六 总结

1. 内核模块是Linux动态扩展核心机制，依托ELF特殊段、struct module管理、kmod自动加载实现驱动按需运行，大幅提升内核灵活性；
2. 内置编译保障启动可靠性、消除动态开销，适合根存储、安全、极简嵌入式；模块编译轻量化、易迭代、节省常驻内存，适配通用桌面服务器、外设驱动开发；
3. 工程选型核心原则：开机不可缺失的基础组件内置，按需、可变、外设类功能模块化，嵌入式可配合initramfs折中平衡启动与内存开销。
