Linux|物理机多网卡的弯弯绕

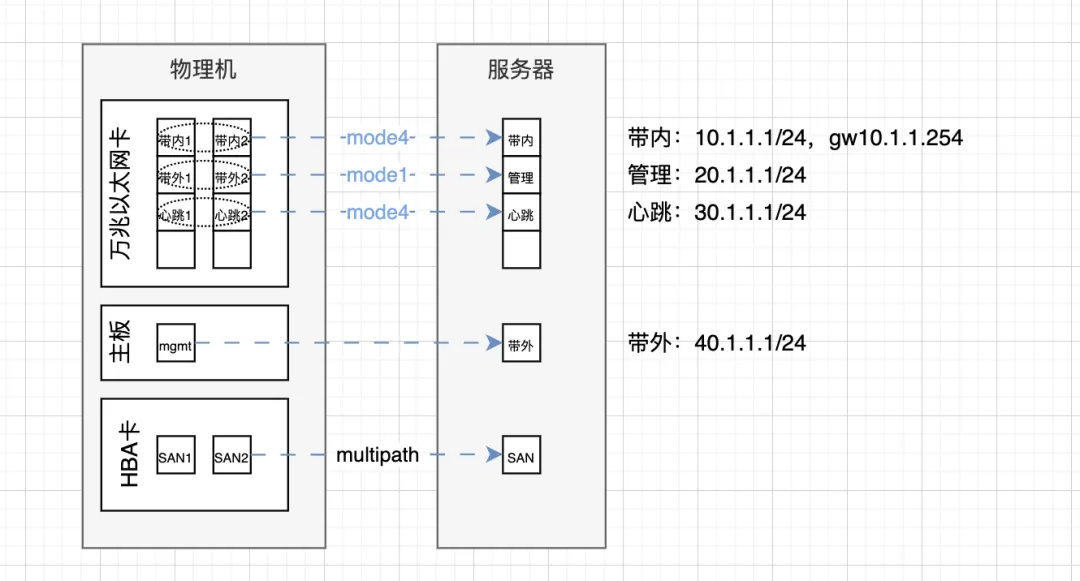

一、为什么要这么多网卡？有什么用？

在企业级服务器架构中，将网络流量进行物理隔离是保障系统高可用、高性能和高安全性的基石，因此出现了不同业务功能的网卡，当然这些网卡的取名也是每家企业都不太一样

1、带内网卡：服务器的主要业务出口，承载对外服务流量，业务服务也是绑定在这张网卡上

2、管理网卡：用于服务器运维管理的网卡，比如监控、备份、高危运维操作等，一般是考虑不挤占带内网卡流量所以独立出来的，后续主流都和入高带宽的带内网卡了

3、心跳网卡：服务器和其他服务器组建集群时会使用，要求高带宽、低延迟、互联网络节点也要尽可能少

4、带外网卡：服务器主板上自带的管理口，它在物理上拥有独立的网络平面，不与 OS 网络相通，比操作系统更底层、更独立的BMC，只要服务器通电就可以操作开关机、重装操作系统、查看风扇电源网卡状态等

5、HBA卡：这个不是以太网卡，是光纤FC网卡，专门连接光纤交换机后获取SAN存储服务，后面单独再聊

思考一下：从安全视角下，如果攻击者从带内网卡的监听服务上攻击成功了，获取主机权限，是否会选择从带外网卡、心跳网卡等去横向移动，那要做的安全工作是不是更多了？

二、网卡bond聚合mode4和mode1实践细节

为了更好的承载业务流量、增加带宽和提高冗余，通常会选择网卡聚合，常用的是mode4和mode1来说：1、如果交换机支持LACP，带内和心跳网卡常用mode4：物理机和交换机用802.3ad协议、形成LACP动态聚合，总带宽翻倍；流量分发基于 Hash 算法（一般是源ip+目标ip ），由于 Hash 算法限制，任何单一 TCP/UDP 连接（单流）的极限速度依然无法突破单张物理网卡的带宽上限（例如单流最高 10Gbps），但多并发连接（多流）可以均衡分布在两张网卡上，实现整体总带宽翻倍（最高 20Gbps）注：bond聚合还会改变两张物理网卡的mac地址，使用ifconfig命令，可以发现bond网卡和两张eth网卡的mac地址是一样的，都是master网卡的mac地址，slave网卡的mac地址被覆盖了（使用 ethtool -P <网卡名>可以显示真实mac地址）

2、如果交换机不支持LACP、又想冗余性高点，带外用mode1，只有一张网卡处于活动状态，其他网卡作为备份，即使两张物理网卡分别接入两台完全独立、没有做堆叠的交换机，也能实现无缝的主备切换。

仅凭 ifconfig 的输出，确实无法直接、100% 确定是 mode1 还是 mode4（或其他模式），需要通过cat /proc/net/bonding/bond0命令查看聚合口模式

Bonding Mode: fault-tolerance (active-backup) → 这是 mode1Bonding Mode: IEEE 802.3ad Dynamic link aggregation → 这是 mode4Bonding Mode: load balancing (round-robin) → 这是 mode0

一台服务器配置多网卡后，需要高度关注它的路由表配置，其中 ip rule show 显示策略路由、决定走那张路由表；ip route show table <bond0_table>显示具体路由表的内容。实际应用下，不太会使用策略路由、路由表也是用default即可，此时所有网卡都是共用一张路由表；但是此时切记仅在主业务带内网卡上配置网关，会生成一条去0.0.0.0/0指向带内网关、走带内网卡的默认路由；其他网卡不配置网关，需要通过配置明细静态路由、明确去向特定ip走指定网卡

# 带内网卡示例BOOTPROTO=static IPADDR=10.1.1.1 NETMASK=255.255.255.0 GATEWAY=10.1.1.254  # 只要写了这一行，重启网络服务后，系统会自动执行 ip route add default ...

注意：在整个操作系统的所有网卡配置文件（ifcfg-*）中，GATEWAY 这一行只能、也必须只能出现在主业务带内网卡（如 bond0）的配置中，其他网卡配置文件绝不能出现 GATEWAY 字样

生成的路由表示例如下：

default via 10.1.1.254 dev bond0  10.1.1.0/24 dev bond0 proto kernel scope link src 10.1.1.1 20.1.1.0/24 dev bond1 proto kernel scope link src 20.1.1.1 30.1.1.0/24 dev bond2 proto kernel scope link src 30.1.1.1 40.1.1.0/24 dev mgmt0 proto kernel scope link src 40.1.1.1

四、多网卡下如何发包

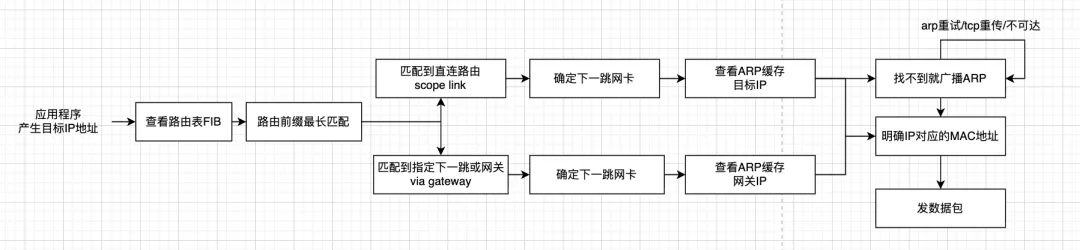

再看下怎么发包，大致步骤如下：

• 结果 A（无路由）：丢弃数据包，向上层报错（ICMP不可达）

• 结果 B（直连路由 Scope Link）：目标 IP 就是下一跳

• 结果 C（网关路由 Via Gateway）：网关 IP 是下一跳

3. ARP邻居解析：根据确定的下一跳 IP，去邻居表里找对应的 MAC 地址。命中缓存：直接进入下一步；未命中：创建邻居项，状态置为 INCOMPLETE。

4. 发送 ARP 请求（广播）：数据包暂时挂在邻居项的队列上等待。收到 ARP 回复后，更新 MAC，唤醒挂起的数据包。若多次重试失败，标记为 FAILED，通知上层（触发 TCP 重传或报错）。

5. 链路层发送：构建以太网帧头（填入源/目的 MAC），经过 Netfilter OUTPUT/FORWARD 链（如果还没走的话），进入 Qdisc流量控制队列进行排队、整形。

6. 驱动层发送：调用网卡驱动的 hard_start_xmit，网卡通过 DMA 将数据拷贝到 Ring Buffer，开始物理发送。
