认识Abaqus Python中的三大核心对象

Python是面向对象的编程语言，对象模型是面向对象程序设计中的一个重要概念。Abaqus Python API 采用面向对象的树状层级结构（Object Hierarchy）。整个 API 围绕三大核心根对象（Root Objects）展开：负责界面显示的 session、负责前处理与求解配置的 mdb（Model Database），以及负责求解结果后处理的 odb（Output Database）。

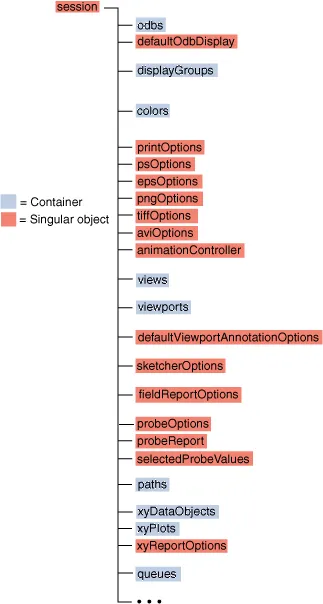

如上图所示，蓝色方块 (Container )：字典型容器。用来存放多个同类命名对象（例如一个 mdb 下可以有多个 models，一个 Model 下可以有多个 parts）。橙色方块 (Singular Object)：单例对象。在父级节点下是唯一的（例如每个 Model 下有且仅有一个装配体 rootAssembly）。

1. session 对象树

session 是 Abaqus Python API 中负责控制 GUI 运行状态、图形显示、视图交互与临时分析数据的根对象。在编写 Abaqus 自动化脚本（尤其是自动化报告生成和后处理定制）时，session 是最常被调用的对象。后续与后处理部分一道说明。

2. 前处理核心：mdb (Model Database)

mdb 是所有前处理模型数据的入口。第一层包含两个核心容器：models（模型库）与 jobs（作业库）。

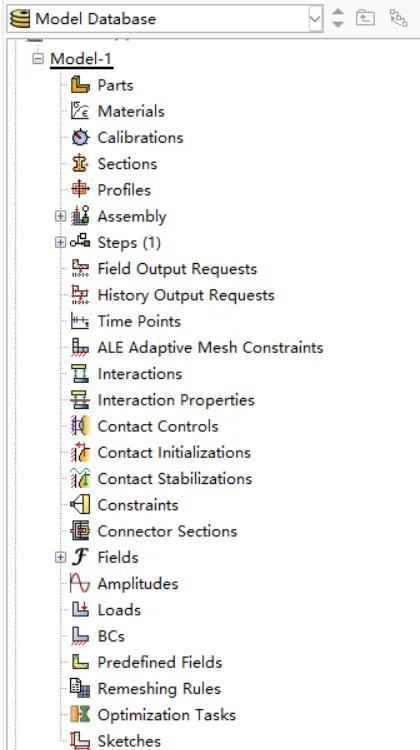

正如Abaqus/CAE 界面左侧“模型树（Model Tree）”里看到的所有内容，在Abaqus Python API中都是mdb对象树上的一个节点，为第二层。每个分析模型（Model 对象）内部，包含了前处理所需的所有子容器与对象，如parts、materials、sections、steps、loads、boundaryConditions以及rootAssembly。

第三层为Part 与 Assembly 内部的拓扑与网格层，包括几何拓扑对象、网格拓扑对象以及区域定义。
