Linux 系统管理篇(七):LVM、RAID 与文件系统原理

磁盘不够用了？不用慌，LVM 让你在线扩容；担心数据丢失？RAID 给你冗余保障。

在上一篇文章中，我们学习了内存与磁盘的基础管理命令（free、df、fdisk、mount 等）。这一篇我们深入存储管理的进阶话题：逻辑卷管理（LVM）、磁盘阵列（RAID）以及文件系统的底层原理。这些知识是应对磁盘空间不足、保障数据安全、理解“磁盘空间去哪了”等问题的关键。

一、逻辑卷管理 LVM：让磁盘扩容不再停机

传统分区管理中，分区的容量是固定的。当分区空间不足时，需要备份数据、重新分区、再恢1复数据——这个过程通常需要停机，对于生产环境来说难以接受。

LVM（Logical Volume Manager）就是为了解决这个问题而生的。它把多块物理硬盘抽象为一个统一的存储池，在这个池子上按需分配空间，并且支持在线扩容。

1.1 LVM 的分层架构

LVM 将磁盘管理抽象为四个层级，每一层都是对下层的进一步虚拟化：

核心优势：

• • 可以跨多个物理硬盘组成一个逻辑卷
• • 支持在线扩容（无需卸载文件系统）
• • 支持快照功能（快速备份和恢复）

1.2 创建 LVM 的完整流程

我们以新增两块硬盘 /dev/sdb 和 /dev/sdc 为例。

第一步：创建物理卷 PV

pvcreate /dev/sdb /dev/sdc # 将两块物理磁盘初始化为 PVpvs                        # 验证 PV 创建结果

第二步：创建卷组 VG

# 将两个 PV 合并为一个 VG，命名为 vg1vgcreate vg1 /dev/sdb /dev/sdc# 验证 VG，关注 VFree（可用空间）vgs

第三步：创建逻辑卷 LV

# 从 vg1 中划分 100M 的逻辑卷lvcreate -L 100M -n lv1 vg1# 或使用全部剩余空间# lvcreate -l 100%FREE -n lv1 vg1lvs                 # 验证

第四步：格式化和挂载

# 创建 XFS 文件系统（CentOS 7+ 默认）mkfs.xfs /dev/vg1/lv1# 挂载到目录mkdir /mnt/lv1mount /dev/vg1/lv1 /mnt/lv1# 永久生效 — 写入 /etc/fstabecho "/dev/vg1/lv1 /mnt/lv1 xfs defaults 0 0" >> /etc/fstab

1.3 LVM 动态扩容（在线操作，无需停机）

场景：卷组空间不足，新增一块硬盘 /dev/sdd。

第一步：扩充卷组

pvcreate /dev/sddvgextend vg1 /dev/sddvgs                 # VFree 应已增加

第二步：扩充逻辑卷

# 增加 50G 空间lvextend -L +50G /dev/vg1/lv1# 或使用全部剩余空间：lvextend -l 100%FREE /dev/vg1/lv1

第三步：扩容文件系统（关键步骤）

逻辑卷扩容后，文件系统还不知道空间变大了，需要单独执行文件系统扩容命令：

# XFS 文件系统（CentOS 7 默认）— 参数是挂载点xfs_growfs /mnt/lv1# EXT4 文件系统 — 参数是设备路径resize2fs /dev/vg1/lv1

验证：

df -h /mnt/lv1      # 确认文件系统已扩容lvs                 # 确认 LV 已扩容

1.4 LVM 快照：秒级备份与回滚

快照基于写时复制（Copy-On-Write）机制：创建瞬间不复制任何数据，仅在原卷数据被修改时才将旧数据拷贝到快照区。因此快照创建几乎是瞬时的，空间开销仅取决于快照期间有多少数据发生了变化。

第一步：创建快照

# 为 lv1 创建一个 1G 的快照卷# 快照大小取决于备份期间预计修改的数据量lvcreate -L 1G -s -n lv1_snap /dev/vg1/lv1lvs                 # 可看到 lv1_snap 的 Snap% 列

第二步：挂载快照并备份

# 以只读方式挂载快照mount -o ro /dev/vg1/lv1_snap /mnt/snap# 从快照中备份 — 此时获取的是创建快照时刻的数据一致性视图tar -czf /backup/lv1_$(date +%F).tar.gz -C /mnt/snap .# 备份完成后卸载并删除快照umount /mnt/snaplvremove -f /dev/vg1/lv1_snap

第三步：快照回滚（数据恢复）

# 回滚到快照创建时刻的状态# 注意：回滚会丢失快照创建后的所有数据变更umount /mnt/lv1lvconvert --merge /dev/vg1/lv1_snap# 重新激活逻辑卷（merge 操作在下次激活时生效）lvchange -an /dev/vg1/lv1lvchange -ay /dev/vg1/lv1mount /dev/vg1/lv1 /mnt/lv1

注意：如果快照空间（Snap%）达到 100%，快照将变为不可用状态，无法用于恢复。快照期间数据变更量较大时，应分配更大的快照空间，或尽快完成备份并删除快照。

1.5 LVM 精简配

精简配置（Thin Provisioning）允许逻辑卷的虚拟容量超过实际物理容量，按需分配实际存储空间。适合虚拟化环境和开发测试场景，但需要监控实际使用量防止耗尽物理空间。

# 创建精简池（实际物理空间）lvcreate -T vg1/thinpool -L 10G# 从精简池创建精简卷（虚拟容量可超过池大小）lvcreate -T vg1/thinpool -V 50G -n thin_lv1# 格式化并挂载mkfs.xfs /dev/vg1/thin_lv1mount /dev/vg1/thin_lv1 /mnt/thin1# 查看精简池使用情况lvs -o name,thin_pool,data_percent,metadata_percent

超配风险：如果所有精简卷的实际写入量总和超过精简池大小，将导致数据损坏。生产环境建议设置 thin_pool_autoextend_threshold 自动扩容阈值，并配合监控告警。

1.6 LVM 常用命令速查

生产环境警告：LVM 缩容（lvreduce）风险极高，可能导致数据丢失，如果必须缩容，需先缩小文件系统再缩小 LV，且 EXT4 缩容需卸载文件系统，XFS 不支持在线缩容。生产环境不建议操作。

二、RAID 磁盘阵列：用多块硬盘换安全或性能

RAID（Redundant Array of Independent Disks）通过将多块硬盘组合使用，实现比单块硬盘更高的可靠性、更高的性能或两者兼得。

2.1 RAID 的实现方式

选型原则：服务器环境推荐硬件 RAID（带 BBu 缓存保护），个人学习或测试环境可使用软件 RAID。云服务器（AWS EBS、阿里云云盘）已在底层实现冗余，通常无需自行配置 RAID。

2.2 常用 RAID 级别对比

2.3 mdadm 实战：从创建到故障恢复

以下是一个完整的软件 RAID 5 操作流程，涵盖创建、查看、故障模拟和重建。

第一步：安装 mdadm

# CentOS / RHELyum install mdadm -y# Ubuntu / Debianapt install mdadm -y

第二步：创建 RAID 5

# 使用 3 块磁盘创建 RAID 5，1 块作为热备盘mdadm --create --verbose /dev/md0 \  --level=5 \  --raid-devices=3 \  --spare-devices=1 \  /dev/sdb /dev/sdc /dev/sdd /dev/sde

第三步：查看 RAID 状态

# 查看同步进度（初始化时会有几小时的同步过程）cat /proc/mdstat# 查看详细信息mdadm --detail /dev/md0# 关键字段说明：# State : clean              — 正常状态# Rebuild Status : 30%       — 重建中（30% 进度）# Active Devices : 3          — 在线磁盘数# Working Devices : 4         — 工作磁盘数（含热备）

第四步：保存配置（重启后自动组装）

# CentOS / RHELmdadm --detail --scan >> /etc/mdadm.confdracut -H           # 更新 initramfs# Ubuntu / Debianecho 'DEVICE /dev/sdb /dev/sdc /dev/sdd /dev/sde' >> /etc/mdadm/mdadm.confmdadm --detail --scan >> /etc/mdadm/mdadm.confupdate-initramfs -u

第五步：模拟磁盘故障与重建

# 1. 标记磁盘为故障状态mdadm /dev/md0 --fail /dev/sdbcat /proc/mdstat      # 可看到热备盘自动开始重建# 2. 移除故障磁盘mdadm /dev/md0 --remove /dev/sdb# 3. 插入新磁盘并加入阵列mdadm /dev/md0 --add /dev/sdb# 4. 等待重建完成watch cat /proc/mdstat

热备盘的价值：配置 --spare-devices 热备盘后，当阵列中某块磁盘故障时，RAID 会自动使用热备盘开始重建，无需人工干预。对于 7×24 运行的生产环境，这是减少 MTTR（平均恢复时间）的关键配置。

2.4 选型建议

三、生产环境的组合方案：RAID + LVM

企业服务器的最佳实践是：先做硬件 RAID（获得冗余和性能），再在 RAID 逻辑盘上做 LVM（获得灵活扩容能力）。这两者并不互斥，而是互补关系。

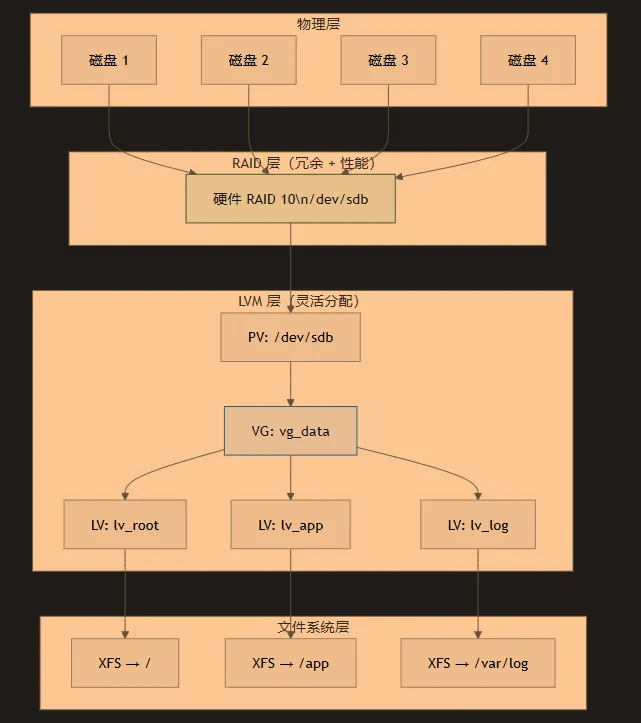

3.1 组合架构

1. 1. 硬件 RAID：确保单盘故障不影响业务运行，并提升读写性能。
2. 2. LVM：在 RAID 提供的可靠存储之上，实现按需分配和在线扩容。

大多数企业级服务器的标准配置就是硬件 RAID 10 + LVM 管理。

3.2 LVM 与 RAID 的定位差异

四、文件系统底层原理：inode 与数据块

理解文件系统的底层结构，能帮你更好地理解“磁盘空间去哪了”这类问题。

4.1 EXT4/XFS 的三层架构

超级块 → 记录整个分区的元数据（文件总数、空间使用情况、块大小）   ↓i节点(inode表) → 记录每个文件的元数据（大小、权限、时间戳、数据块指针、硬链接计数）   ↓数据块(block) → 实际存储文件内容，默认4KB，是最小的分配单元

超级块：位于文件系统开头，记录整个分区的文件总数和空间使用情况。df 命令能快速显示分区信息，就是因为直接读取了超级块的统计。超级块有多个副本分布在分区不同位置****，防止主超级块损坏导致数据丢失。

i 节点（inode）：记录文件大小、权限、时间戳、数据块指针和链接数。文件名不存储在 inode 中，而是存储在父目录的 inode 所指向的数据块中——目录本质上是一个记录了文件名与 inode 编号映射关系的特殊文件。

数据块：实际存储文件内容，默认大小通常为 4KB，是文件系统分配空间的最小单元。

4.2 关键特性

空文件：只分配 inode，不分配数据块。

1 字节文件：虽然只有 1 个字节，但仍然占用一个完整的 4KB 数据块（默认 4KB）。

echo 1 > test.txtls -lh test.txt      # 显示 1B（文件逻辑大小）du -sh test.txt      # 显示 4.0K （实际磁盘占用）# 查看文件的 inode 编号ls -li test.txt

当磁盘报"No space left on device"但 df -h 显示仍有剩余空间时，通常是 inode 耗尽而非空间不足——大量小文件会消耗大量 inode。可用 df -i 查看 inode 使用率。

4.3 硬链接与软链接

4.4 vi 修改文件时 i 节点的变化

vi 编辑文件时会创建临时文件 .file.txt.swp，保存时用临时文件替换原文件，因此 i 节点编号可能发生变化。而 echo "xxx" >> file.txt 追加内容不会改变 i 节点，因为它直接修改了原文件的数据块。

4.5 文件系统修复

当文件系统因异常断电、硬件故障等原因损坏时，需要使用专用工具进行修复。

XFS 文件系统修复

# 1. 卸载文件系统（修复前必须卸载）umount /mnt/lv1# 2. 检查文件系统（只检查不修复）xfs_repair -n /dev/vg1/lv1# 3. 修复文件系统xfs_repair /dev/vg1/lv1# 4. 重新挂载mount /dev/vg1/lv1 /mnt/lv1

EXT4 文件系统修复与超级块恢复

# 1. 卸载文件系统umount /dev/sda1# 2. 修复（-y 表示自动回答 yes）fsck.ext4 -y /dev/sda1# 如果主超级块损坏，使用备份超级块修复：# 3a. 查找备份超级块位置mke2fs -n /dev/sda1# 3b. 使用备份超级块修复（32768 是上一步输出的第一个备份块位置）e2fsck -b 32768 /dev/sda1

修复注意事项：文件系统修复可能删除损坏的文件或目录。修复前应尽可能先做完整磁盘镜像备份（如 dd if=/dev/sda1 of=/backup/sda1.img）。对于关键业务数据，建议联系专业数据恢复服务。

4.6 删除文件的本质

删除文件并不是立即清除数据块，而是断开文件名与 inode 的链接，将 inode 和数据块标记为空闲，等待数据块被后续写入覆盖。在被覆盖之前，数据仍然物理存在于磁盘上——这也是误删后应立即停止写入操作的原因，数据块被覆盖前仍有恢复可能。

误删后的第一原则：误删文件后应立即停止对所在分区的所有写入操作，甚至直接以只读模式重新挂载。每多一次写入，数据块被覆盖的概率就增加一分。可使用 extundelete（EXT4）或 xfs_undelete（XFS）等工具尝试恢复，或使用 debugfs 手动恢复。

五、XFS vs EXT4：如何选择文件系统

CentOS 7 起默认使用 XFS，而 Ubuntu 和 Debian 长期使用 EXT4。两者在设计理念和适用场景上有明显差异。

选型建议

大文件存储（数据库、虚拟化、视频流）首选 XFS；小文件密集型场景（邮件服务器、代码仓库）可考虑 EXT4；如果未来可能需要缩容，只能选择 EXT4。在 LVM 之上，两者都支持在线扩容，运维差异不大。

六、磁盘配额与 Swap 管理

6.1 XFS 文件系统的磁盘配额

在多用户共享服务器时，可用配额限制用户磁盘使用量，防止个别用户占满整个分区。

挂载时启用配额：

mount -o uquota,gquota /dev/sdb1 /mnt/disk1

设置用户配额（软限制 5 个文件，硬限制 10 个文件）：

xfs_quota -x -c 'limit -u isoft=5 ihard=10 user1' /mnt/disk1

查看配额状态：

xfs_quota -x -c 'report -ugibh' /mnt/disk1

注意：root 用户不受配额限制。在云原生环境下，更推荐通过 Kubernetes PVC 限制存储空间，传统磁盘配额的使用场景已大幅减少。EXT4 配额需使用 quota 工具包，配置方式与 XFS 不同。

6.2 交换分区 Swap 管理

Swap 是磁盘上的一块空间，当物理内存不足时充当虚拟内存。Swap 的速度远低于物理内存，应作为应急手段而非长期依赖。

# 查看当前 Swap 使用情况free -hswapon -s# 通过文件方式增加 Swap（40GB）dd if=/dev/zero of=/swapfile bs=4M count=10240chmod 600 /swapfilemkswap /swapfileswapon /swapfile# 永久生效 — 写入 /etc/fstabecho "/swapfile swap swap defaults 0 0" >> /etc/fstab

警告：/etc/fstab 配置错误可能导致系统无法启动！修改后务必执行mount -a验证配置正确性，不确定时可先注释掉。

七、排查磁盘空间的完整流程

当磁盘空间告警时，按以下流程逐层排查：

1. 1. 定位满了的分区

df -h                  # 查看各分区使用率df -i                  # 如果空间够但报 No space，检查 inode

1. 2. 逐层排查大目录

# 进入满了的分区根目录cd /du -sh * 2>/dev/null | sort -h | tail -20

1. 3. 查找大文件

# 查找 >100MB 的文件（-xdev 不跨文件系统）find / -xdev -type f -size +100M -exec ls -lh {} \; 2>/dev/null# 查找最近 7 天修改的大文件find / -xdev -type f -size +100M -mtime -7 -exec ls -lh {} \; 2>/dev/null

1. 4. 检查已删除但仍被占用的文件

# 文件被删除但进程仍持有句柄时，空间不会释放lsof | grep deleted# 重启相关进程或 kill -HUP  即可释放空间

1. 5. 在线扩容（如果确认是 LVM）

lvextend -L +50G /dev/vg1/lv1xfs_growfs /mnt/lv1    # XFS 用挂载点resize2fs /dev/vg1/lv1 # EXT4 用设备路径

八、落地实践：从裸盘到生产存储

将前面所有知识点串联起来，以下是一个完整的生产环境部署方案——从 4 块裸盘到运行中的业务存储，涵盖 RAID 创建、LVM 配置、文件系统格式化和挂载的全流程。

1. 1. 创建 RAID 10

# 使用 4 块 2TB 磁盘创建 RAID 10mdadm --create --verbose /dev/md0 \  --level=10 \  --raid-devices=4 \  /dev/sdb /dev/sdc /dev/sdd /dev/sde# 等待初始化完成watch cat /proc/mdstat# 保存配置mdadm --detail --scan >> /etc/mdadm.confdracut -H  # 或 update-initramfs -u (Ubuntu)

1. 2. 创建 LVM 结构

# 在 RAID 设备上创建 PVpvcreate /dev/md0# 创建卷组vgcreate vg_data /dev/md0# 创建逻辑卷（按业务需求分配）lvcreate -L 500G -n lv_app vg_datalvcreate -L 200G -n lv_log vg_datalvcreate -L 1T   -n lv_data vg_data# 验证vgslvs

1. 3. 格式化与挂载

# 格式化（统一使用 XFS）mkfs.xfs /dev/vg_data/lv_appmkfs.xfs /dev/vg_data/lv_logmkfs.xfs /dev/vg_data/lv_data# 创建挂载点mkdir -p /app /var/log/app /data# 挂载mount /dev/vg_data/lv_app  /appmount /dev/vg_data/lv_log  /var/log/appmount /dev/vg_data/lv_data /data

1. 4. 永久挂载配置

# 写入 /etc/fstab（使用 LV 设备路径或 UUID）cat >> /etc/fstab << 'EOF'/dev/vg_data/lv_app  /app          xfs  defaults,noatime  0 0/dev/vg_data/lv_log  /var/log/app  xfs  defaults,noatime  0 0/dev/vg_data/lv_data /data         xfs  defaults,noatime  0 0EOF# 验证 fstab 配置（重要！避免重启失败）mount -a

1. 5. 后续扩容（按需）

# 场景：/data 空间不足，新增一块 4TB 磁盘扩容pvcreate /dev/sdfvgextend vg_data /dev/sdflvextend -l 100%FREE /dev/vg_data/lv_dataxfs_growfs /data       # 挂载点，不是设备路径df -h /data            # 验证扩容结果

noatime 挂载选项：在 fstab 中使用 noatime 选项可以禁止更新文件的访问时间（atime），减少不必要的磁盘写入，对 SSD 和高 IO 场景有明显的性能提升。对于日志文件和数据库数据文件尤其有效。

总结

LVM 解决的是容量灵活分配的问题——在线扩容、快照备份、精简配置是三个核心能力。RAID 解决的是性能和冗余问题——硬件 RAID 10 是数据库和虚拟化场景的标准配置，软件 RAID（mdadm）适合学习和测试环境。文件系统是存储的最后一层抽象——理解 inode、数据块和超级块的关系，才能高效排查磁盘空间问题和进行数据恢复。

生产环境的标准存储架构是 RAID 10 + LVM + XFS：RAID 10 提供冗余和性能，LVM 提供灵活扩容能力，XFS 提供大文件场景下的优秀性能和在线扩容支持。掌握这套架构的设计思路和操作流程，是运维工程师从初级走向资深的必经之路。
