论文里的有限元瞬态应力曲线怎么导出？用 Python 读取 ANSYS Mechanical 任意测点结果

需求描述：测点结果不应该靠手工复制

大家好，我是小郭老师，中科院硕士，长期从事 ANSYS 二次开发与仿真流程自动化，曾帮助多个研究所、研究院、国企和大型企业完成 ANSYS 二次开发项目。

做瞬态分析时，很多结论不能只看一张云图。论文、试验报告或后续数据处理，往往需要拿到某个测点随时间变化的等效应力、主应力或其他应力响应曲线。

手工操作通常要经过几步：先按坐标定义测点，再创建结果 Probe，刷新结果，打开 Tabular Data，最后把表格复制到 CSV。测点一多，坐标单位、结果刷新状态和复制列完整性就很难保持一致。

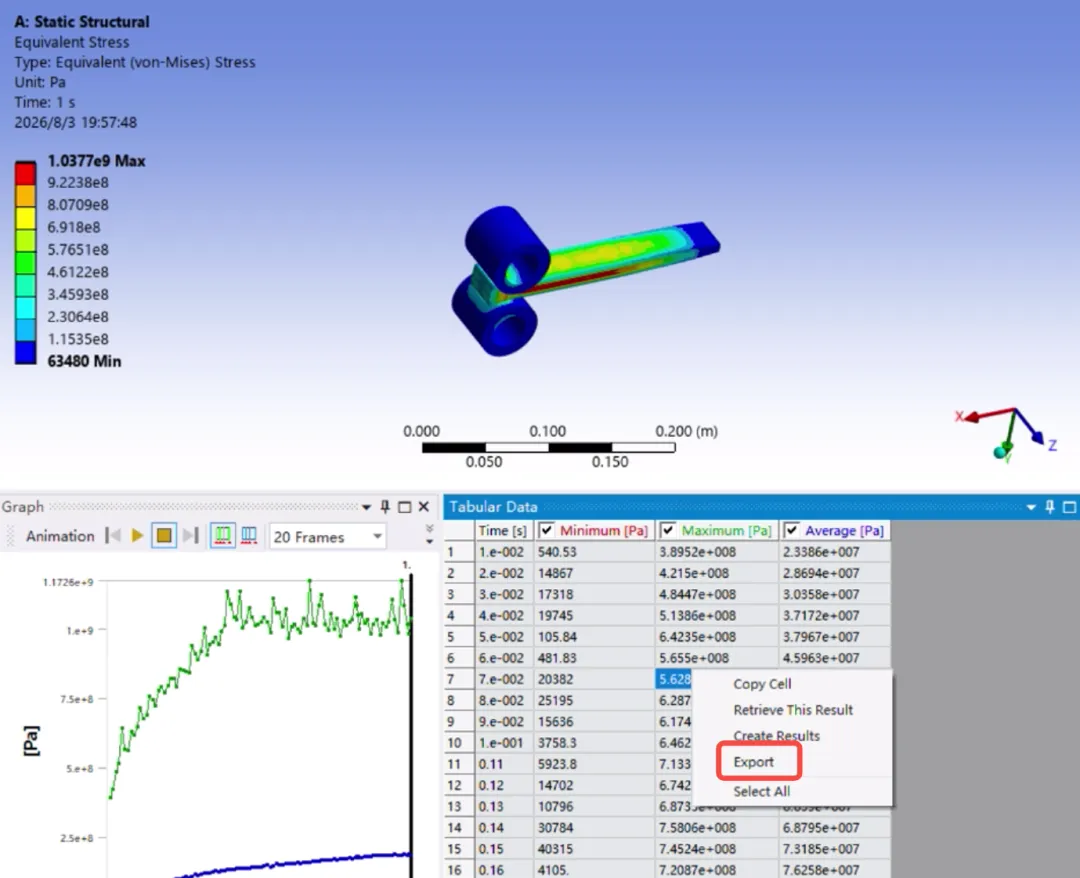

真正决定这条流程能否自动化的，是 Tabular Data 的读取。Mechanical 可以通过鼠标右键导出表格，但这个操作通常不会出现在 Record Script 结果中。脚本因此直接访问 Tabular Data 控件的单元格，再由 Python 写入 CSV，把任意坐标测点的结果时程纳入自动化流程。

我之前发布过一篇文章《测点不在网格节点上，ANSYS Mechanical 还能提取应力吗？》，已经把测点坐标定位到 Mechanical 的局部坐标系中。这一次继续沿着同一条链路，把 Probe 的 Tabular Data 读出来，写成可供论文绘图、数据分析和仿真-实测对比使用的 CSV。

Table Data 为什么值得单独读取

在 Mechanical 中，结果对象通常有两种查看方式：一种是图形窗口里的曲线，另一种是结果对象对应的 Tabular Data 表格。这里的 Table Data 指的是当前结果经过计算后生成的逐行数据表，表格中保存了时间、结果值和结果对象提供的其他字段。

对于瞬态结果，每一行通常对应一个时间点或一个结果步，每一列则对应时间、结果值以及结果对象提供的其他字段。例如 Equivalent Stress 结果的表格中，常见的内容就是时间列和该测点的等效应力列。结果类型、作用域和分析设置不同，表头和列数也会不同，所以脚本没有把列名或列数写死，而是读取当前表格实际显示的行列范围。

Table Data 好用的地方在于，它把“曲线”变成了可以继续处理的数据：

• • 保留时间列和响应列，便于导入 Excel、Python 或 MATLAB 做峰值、均值和时间区间分析；
• • 直接读取当前结果对象的表头和显示单位，导出文件更容易和 Mechanical 界面逐项核对；
• • 不需要手工拖动曲线、抄写数据或复制不完整的列，多个测点和多个结果对象可以沿用同一套读取逻辑；
• • CSV 文件可以作为论文绘图、试验对比和后续批处理的输入，避免每次重新打开工程再复制一遍。

Table Data 反映的是当前 Probe、当前单位系统和当前显示精度；如果测点不在网格节点上，结果通常来自有限元结果插值。进入时间对齐或高精度数值计算前，还要结合具体需求核对单位、插值位置和数据精度。

脚本实现思路

这段脚本的逻辑可以分成三层。第一层是测点定义：脚本把输入坐标转换成局部坐标系，让坐标系原点承担测点位置。这样，测点定位依赖空间坐标，而不是依赖某个恰好存在的网格节点。

第二层是结果生成：脚本进入当前分析的 Solution，创建 Stress Probe，并把 Probe 的定位方式设为坐标系，同时指定提取等效应力。随后调用 EvaluateAllResults()，让 Mechanical 完成结果计算并刷新当前 Probe 对应的 Tabular Data。

第三层是数据导出：脚本激活 Probe，使 Tabular Data 面板切换到目标结果；再通过表格控件获取实际的行数和列数，逐个读取单元格显示文本，最后写入 CSV。这里读取的是当前结果表格已经显示的内容，因此表头、时间列、单位和结果列都来自当前 Probe 的实际表格。

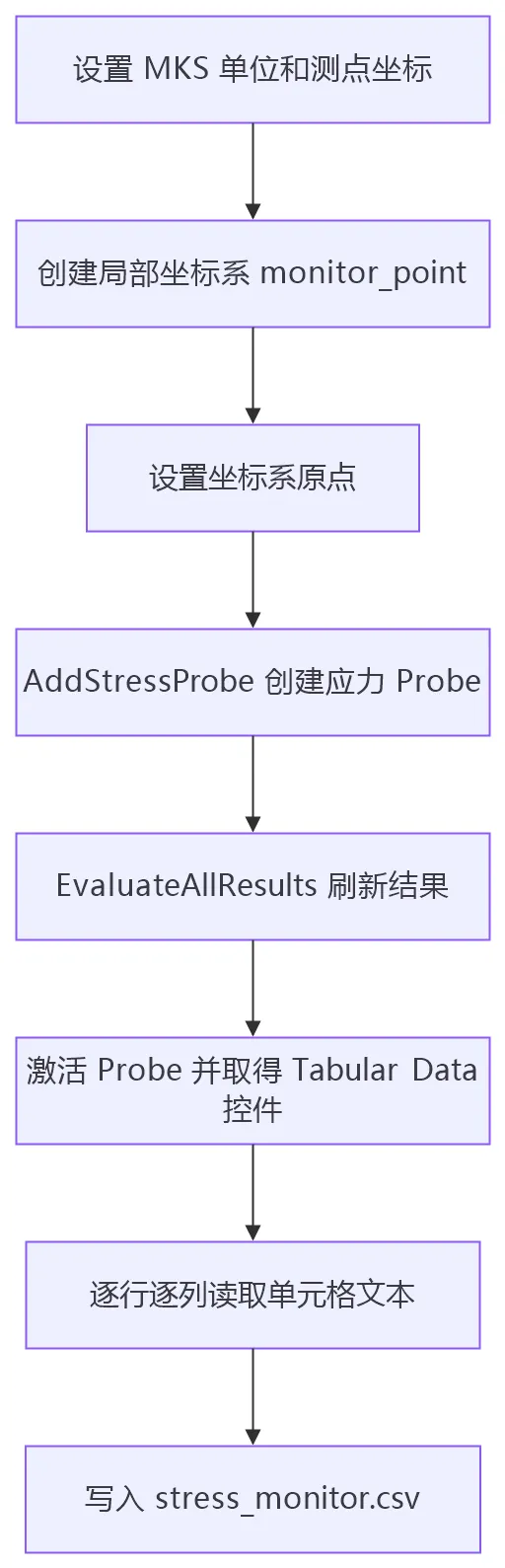

整体执行过程可以理解为下面六步：

第一步，脚本设置标准 MKS 单位，并接收目标测点坐标。

第二步，脚本创建局部坐标系，将其原点设置为目标坐标。这个坐标可以落在单元内部、单元边界或其他没有网格节点的位置。

第三步，脚本在当前分析的 Solution 下创建 Stress Probe，使用坐标系定位，并将结果类型限定为 Equivalent。

第四步，脚本调用 EvaluateAllResults()，让 Probe 完成计算并刷新 Tabular Data。

第五步，脚本激活 Probe，取得 MechanicalPanelEnum.TabularData 对应的面板控件。

第六步，脚本根据表格实际的行列范围读取每个单元格文本，并使用 csv.writer 写入带 UTF-8 BOM 的 CSV 文件。

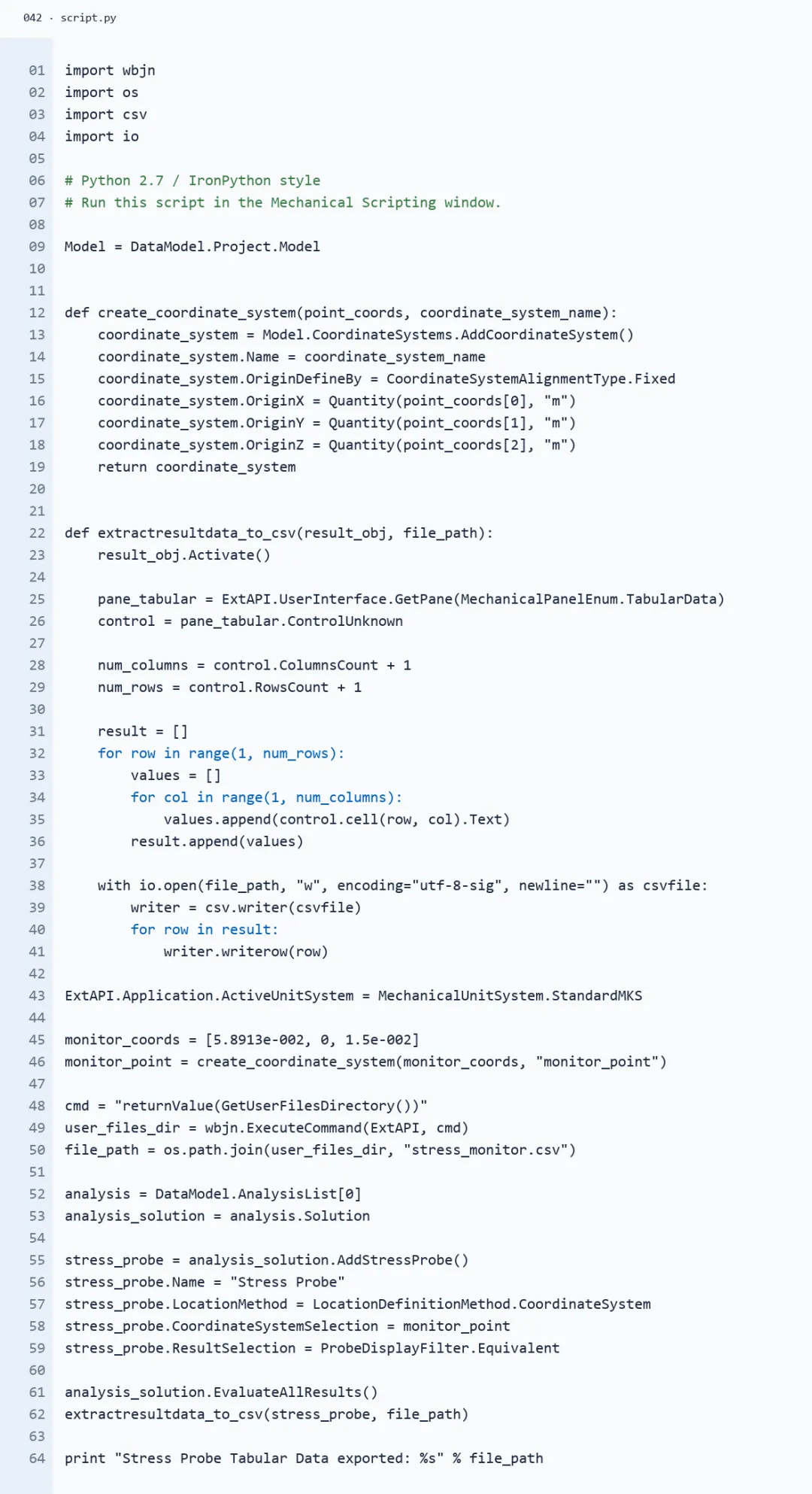

源码及其讲解

读取表格时，脚本激活当前 Probe，再读取它显示的 Tabular Data：

stress_probe.Activate()pane_tabular = ExtAPI.UserInterface.GetPane(MechanicalPanelEnum.TabularData)control = pane_tabular.ControlUnknownnum_columns = control.ColumnsCount + 1num_rows = control.RowsCount + 1for row in range(1, num_rows):    for col in range(1, num_columns):        cell_value = control.cell(row, col).Text

这种方式拿到的是 Mechanical 当前表格中的显示文本，能够保留表头、时间列、单位格式以及应力结果列的实际显示内容。最后通过 GetUserFilesDirectory() 获取 Mechanical 用户文件目录，输出 stress_monitor.csv，避免把路径写死在某个工程目录里：

cmd = "returnValue(GetUserFilesDirectory())"user_files_dir = wbjn.ExecuteCommand(ExtAPI, cmd)file_path = os.path.join(user_files_dir, "stress_monitor.csv")

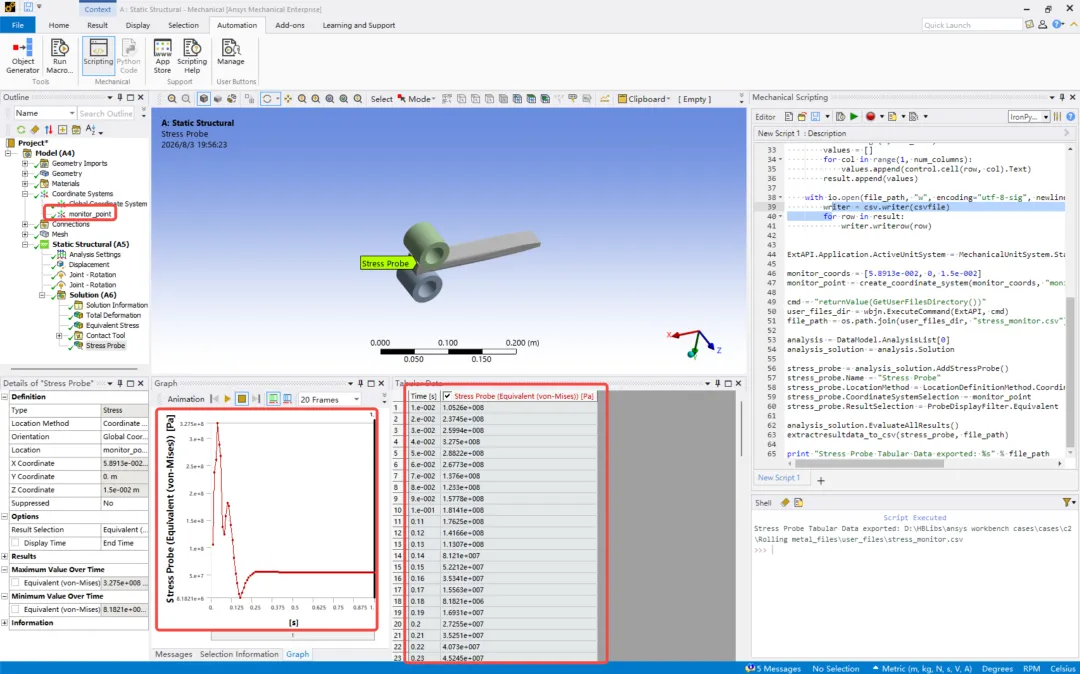

脚本运行结果

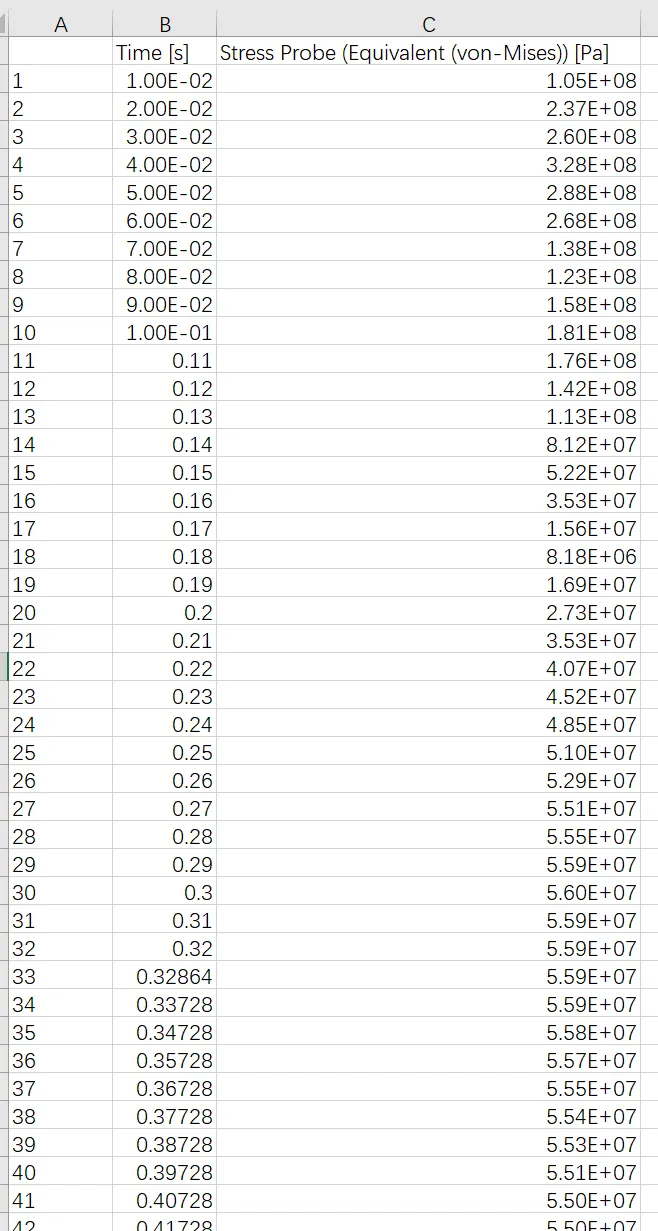

脚本会创建坐标系原点位于目标位置的 Stress Probe，并将等效应力的 Tabular Data 写入 Mechanical 用户文件目录下的 stress_monitor.csv。即使坐标位置没有对应的网格节点，也可以通过 Probe 获取该位置的应力响应。

运行后的对象和文件关系如下：

运行完成后，回到 Mechanical 对象树和导出文件中复核表头、时间列、响应列和数据行数。重点检查：

• • monitor_point 的坐标系原点是否就是目标测点；
• • 测点坐标是否使用 MKS 单位，是否落在预期位置；
• • Stress Probe 的 Location Method 是否为 Coordinate System；
• • Stress Probe 的 Result Selection 是否为 Equivalent；
• • Tabular Data 的行列数是否与结果对象对应；
• • 时间列和响应列的单位是否能与实验数据对应；
• • 等效应力曲线的峰值位置是否符合该测点的结构响应。

如果对象没有生成或表格没有刷新，先检查 Mechanical 对象树中的坐标系、Probe、Location Method 和 Coordinate System Selection，再核对测点坐标与单位。

脚本扩展方向

当前脚本演示一个坐标测点和一个等效应力 Stress Probe，实际项目可以沿着下面几个方向扩展：

1. 1. 从 CSV 或 Excel 读取多组坐标，批量创建坐标系和 Probe，并按测点名称分别输出文件。
2. 2. 建立结果类型与 Probe 创建方法的映射，同时导出温度、应力、位移等不同响应。
3. 3. 在 CSV 中增加测点名称、坐标、单位和结果类型等元数据，方便后续与实测数据逐列对应。
4. 4. 将导出结果接入时间对齐、插值、峰值提取和仿真-实测对比流程，形成完整的时程数据处理链路。

技术边界

这段脚本用于按任意空间坐标创建 Probe 并导出结果表格。进入时间对齐、插值或误差评价前，先核对时间列、单位、插值位置和实测数据的对应关系。

如果要导出温度、位移或其他结果，需要确认对应的 Probe API 和 Tabular Data 支持情况，再将示例中的 AddStressProbe() 换成适用的结果创建方法。结果类型不同，Probe 的属性、表头和可读数据列也可能不同。非节点位置的结果通常是插值结果；如果项目要求读取指定节点 ID 的原始结果，应改用节点提取或 DPF 路线。

总结

瞬态结果导出要把空间测点、Probe 创建、结果刷新、Tabular Data 读取和 CSV 写入连成一条完整链路。

Python 负责稳定地拿到表格数据，时间单位、测点位置、响应含义和实验对比仍然需要结合具体模型进行判断。这样既能减少手工复制，也不会把数据导出误写成自动验证。

你平时做 Mechanical 项目时，最想交给 Python 处理的是哪一步？可以把模型类型、现在最费时间的操作、希望批量处理的对象写在评论区，我后面可以按场景继续拆脚本。
