西门子 S7-1500 PLC 编程指令详解

一、指令基础说明

1.指令分类逻辑：

S7-1500 的指令按 “功能用途” 分为基础逻辑指令、数据处理指令、通信指令、工艺指令、系统指令五大类，所有指令可在 TIA Portal 的 “指令库” 中按分类检索。

2.指令适用语言：

梯形图（LAD）/ 功能块图（FBD）：指令以 “图形块” 形式呈现，适合电气工程师直观编程；

3.结构化控制语言（SCL）：

指令以 “语句 / 函数” 形式呈现（如IF...THEN、MOVE），适合复杂算法编写；

指令表（STL）：仅兼容基础指令，S7-1500 中已逐步弱化，推荐优先使用 LAD/SCL。

变量寻址：指令操作的核心是 “地址 / 变量”，S7-1500 支持：

物理寻址：如I0.0（数字量输入）、Q4.2（数字量输出）、PIW256（模拟量输入）；

符号寻址：自定义变量名（如Motor_Start、Tank_Temp），更易维护，是推荐用法。

二、核心指令分类详解

1. 基础逻辑指令（最常用，实现开关量控制）

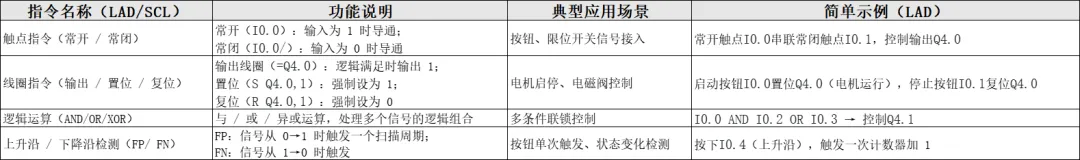

核心作用：处理数字量（0/1）的逻辑运算，是 PLC 编程的基础，对应继电器控制的 “常开 / 常闭、自锁 / 互锁” 等逻辑。

示例（电机自锁逻辑）：

2. 数据处理指令（处理数值运算，适配模拟量 / 参数计算）

核心作用：对整数、浮点数、字符串等数据进行运算、转换、比较，是模拟量控制（如温度、压力）的核心指令。

（1）常用子类别

数据移动（MOVE）：将一个数据赋值给另一个变量，S7-1500 支持MOVE_BLK（批量移动），适配数组赋值

算术运算（ADD/SUB/MUL/DIV）：加减乘除，支持整数（INT/DINT）、浮点数（REAL）运。

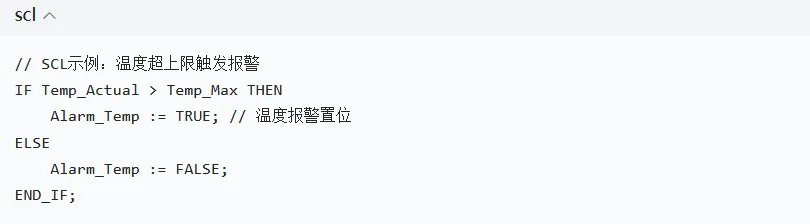

数据比较（CMP）：等于 / 大于 / 小于比较，用于条件判断（如温度超上限报警）。

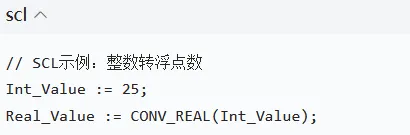

数据转换（CONV）：类型转换（如 INT→REAL、BCD→DEC），解决不同数据类型兼容问题。

3. 定时器与计数器指令（时序 / 计数控制）

核心作用：实现延时控制、循环计数，是生产线 “延时启动、计数停机” 等逻辑的核心。

（1）定时器（Timer）

S7-1500 支持 IEC 标准定时器（TON/TOF/TP），替代了 S7-300/400 的传统定时器，更灵活：

TON（通电延时）：线圈通电后，延时到设定值触发；

TOF（断电延时）：线圈断电后，延时到设定值复位；

TP（脉冲定时器）：触发后输出固定时长的脉冲。

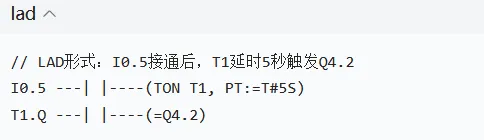

示例（TON 延时启动）：

示例（TON 延时启动）：

（2）计数器（Counter）

支持加计数（CTU）、减计数（CTD）、加减计数（CTUD）：

4. 通信指令（PLC 间 / PLC 与设备数据交互）

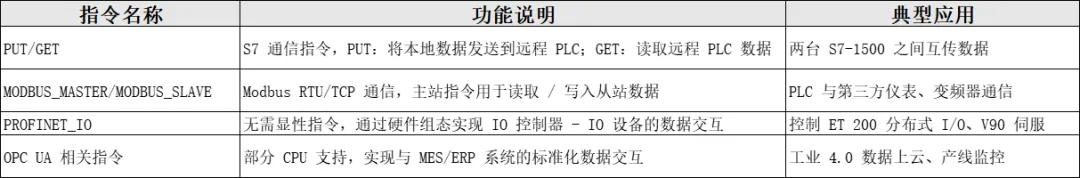

核心作用：实现 S7-1500 与其他 PLC、HMI、变频器、上位机的通信，是工业网络的核心指令，S7-1500 扩展了更多高端通信功能。

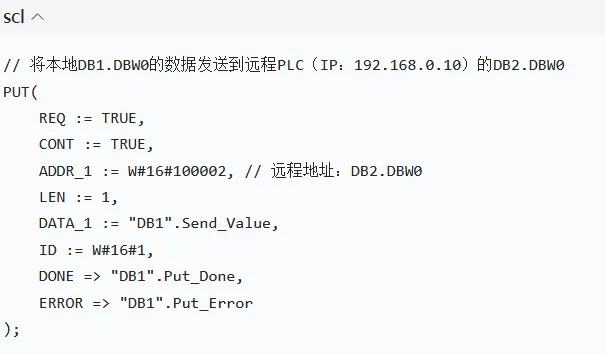

示例（PUT 指令，SCL）：

5. 工艺指令（适配运动控制 / 特殊工艺）

S7-1500（尤其是 1500T 系列）扩展了大量工艺指令，用于运动控制、高速计数、闭环调节等：

运动控制指令：MC_Power（轴使能）、MC_MoveAbsolute（绝对定位）、MC_GearIn（电子齿轮），适配伺服 / 步进控制；

高速计数指令：HSC_Ctrl（高速计数器控制），处理编码器脉冲信号；

PID 调节指令：PID_Compact（紧凑型 PID），用于温度、压力等闭环控制。

示例（PID 温度控制，SCL）：

6. 系统指令（PLC 系统管理）

用于读取 / 设置 PLC 系统状态、诊断、存储等：

GET_DIAG：读取模块诊断信息，排查故障；

WRREC/RDREC：写入 / 读取存储卡数据，实现配方管理、数据记录；

SET_RTC：设置 PLC 实时时钟。

三、指令使用关键技巧

1.指令版本兼容：TIA Portal 版本需与 CPU 固件版本匹配（如 V18 指令适配固件 V3.0+），否则部分新指令无法使用；

2.符号寻址优先：避免直接使用物理地址（如I0.0），改用自定义符号（如Start_Button），提升程序可读性；

3.指令帮助查询：在 TIA Portal 中选中任意指令，按F1可查看官方详细说明、参数解释、示例程序，是最权威的参考；

4.批量指令复用：复杂逻辑可封装为 FB/FC，将指令逻辑打包，重复调用（如电机控制 FB，包含启停、保护、状态反馈指令）。

总结

S7-1500 指令体系以 IEC 61131-3 为基础，核心分为基础逻辑、数据处理、定时器 / 计数器、通信、工艺、系统六大类，覆盖从简单开关控制到复杂工艺的全场景；

基础逻辑 / 定时器 / 计数器是入门核心，通信 / 工艺指令是 S7-1500 区别于 S7-1200 的高端特性；

实际编程中优先用符号寻址 + 结构化编程（FB/FC） ，结合 TIA Portal 的F1帮助，可快速掌握指令用法。
