Linux 实时调度机制深度解析

概览摘要

Linux 实时调度是内核为时间敏感型应用提供的关键能力, 通过优先级队列、周期性监测和硬实时特性, 确保关键任务在确定的时间内完成. 不同于通用分时调度追求整体吞吐量和公平性, 实时调度将处理器分配的控制权交给应用程序, 只有当前进程主动放弃或被更高优先级进程抢占时才会发生进程切换

Linux 实现了 POSIX 标准定义的两类实时调度策略: SCHED_FIFO（先进先出）和 SCHED_RR（时间轮转）, 相辅相成地满足不同场景的确定性要求. 此外, 随着多核处理器和新型应用的出现, Linux 还引入了 SCHED_DEADLINE 这一更具前瞻性的调度类, 能够基于任务的截止时间进行动态优化调度. 掌握实时调度的内部机制, 对于开发无人驾驶、工业控制、金融交易等领域的关键系统至关重要

核心概念详解

实时与非实时调度的本质区别

在讲 Linux 实时调度前, 我们需要先理清"实时"这个词. 在计算机领域, 实时并不意味着"快", 而是指系统有能力在规定的期限内响应事件并完成任务——这被称为确定性

想象一个心电监护系统: 检测到异常心跳后, 系统必须在 100 毫秒内触发告警. 这不是说响应越快越好, 而是无论系统有多繁忙, 都必须保证在这个期限内完成. 如果偶尔 200 毫秒才响应, 那就是失败——对患者可能是致命的

标准分时调度（SCHED_OTHER）采用动态优先级和时间片, 每个进程轮流获得处理器时间. 这种方式对通用计算很友好——任何程序都能分到公平的 CPU 时间, 但代价是延迟不可预测. 系统非常忙碌时, 某个任务可能要等待秒级才能获得 CPU, 这对实时系统是不可接受的

实时调度则完全相反: 它建立在静态优先级基础上, 更高优先级的进程一旦就绪, 就立即抢占低优先级进程. 这样做虽然可能导致低优先级任务的"饥饿", 但保证了高优先级任务的响应时间是可预测且确定的

优先级体系

Linux 调度系统采用分层优先级设计:

优先级范围: 0-139
├─ 实时优先级: 0-99（SCHED_FIFO / SCHED_RR）
│  ├─ 99: 最高实时优先级
│  ├─ ...
│  └─ 0: 最低实时优先级
└─ 标准优先级: 100-139（SCHED_OTHER）
   ├─ 100: 最高标准优先级（nice = -20）
   ├─ ...
   └─ 139: 最低标准优先级（nice = +19）

关键点是: 任何实时进程（0-99）都会抢占任何标准进程（100-139）. 这确保了实时任务的绝对优先地位, 但也意味着一个优先级为 1 的 SCHED_FIFO 进程, 一旦进入就绪状态, 就永远不会放弃 CPU——除非它自己阻塞、终止, 或被更高优先级的实时进程抢占

三种实时调度策略

SCHED_FIFO（先进先出）

这是最基础的实时调度策略. 同优先级的进程形成一个队列: 新进程进入队列尾部, 当前进程被抢占或阻塞时, 队列头部的进程获得 CPU. FIFO 队列内没有时间片限制——进程可以无限期地占用 CPU, 直到它主动放弃或被更高优先级进程打断

这看似是 FIFO 的优势（完全确定的调度）, 也是其劣势（低优先级任务可能永远得不到 CPU）. 实际项目中, SCHED_FIFO 通常用于短周期的、计算密集的任务

SCHED_RR（轮转）

SCHED_RR 在 FIFO 基础上加入了**时间片（timeslice）**机制. 同优先级的进程轮流占用固定的时间片（通常为数十毫秒）, 当时间片耗尽时, 进程被移到队列尾部. 这样即使是同优先级的多个进程, 也能公平分享 CPU, 避免一个进程的无限独占

SCHED_RR 更适合长期运行的实时应用——例如实时音视频处理、工业控制循环等. 相比 FIFO, 它增加了上下文切换的开销, 但换来的公平性往往是值得的

SCHED_DEADLINE（截止时间驱动）

这是 Linux 3.14 引入的现代实时调度类, 基于 **EDF（Earliest Deadline First）**算法. 与 FIFO/RR 的静态优先级不同, SCHED_DEADLINE 是动态的: 每个任务有其周期、执行时间和截止时间, 内核根据截止时间的紧迫程度动态调整优先级

举个例子: 如果任务 A 的截止时间是 10 毫秒后, 任务 B 的截止时间是 1 秒后, 即使 A 的"名义优先级"更低, B 也会先让出 CPU 给 A. 这样的动态调整能更高效地利用 CPU, 同时保证所有任务都在其截止时间内完成

实现机制深度剖析

核心数据结构

实时调度的核心在于快速找到下一个要运行的最高优先级进程. Linux 内核为此设计了一套精妙的数据结构组合:

// 基于Linux内核源码 kernel/sched/sched.h

struct rt_prio_array {
    DECLARE_BITMAP(bitmap, MAX_RT_PRIO);  // 位图, 记录各优先级是否有进程
struct list_head queue[MAX_RT_PRIO];  // 数组, 每个优先级对应一个链表队列
};

struct rt_rq {
struct rt_prio_array active;          // 就绪进程的优先级队列
struct rt_prio_array expired;         // 时间片耗尽的进程队列（仅SCHED_RR）
    unsigned int rt_nr_running;           // 运行队列中的进程总数
    unsigned int rt_nr_migratable;        // 可迁移到其他CPU的进程数
    int overloaded;                       // 是否超载（用于负载均衡）
};

struct task_struct {
    // ... 众多字段, 这里只列出实时调度相关的
    int prio, static_prio, normal_prio;   // 动态优先级、静态优先级、普通优先级
struct list_head run_list;            // 链接到rt_prio_array的队列
    conststruct sched_class *sched_class;// 指向SCHED_FIFO/RR/DEADLINE类
union rcu_special rcu_node_entry;
    // ...
};

// SCHED_DEADLINE专用字段
struct sched_dl_entity {
struct rb_node rb_node;               // 红黑树节点（按deadline排序）
    u64 dl_runtime;                       // 任务每周期的最大执行时间
    u64 dl_deadline;                      // 任务的相对截止时间
    u64 dl_period;                        // 任务的周期
    u64 dl_bw;                            // 动态分配的带宽
    u64 runtime;                          // 剩余执行时间
    // ...
};

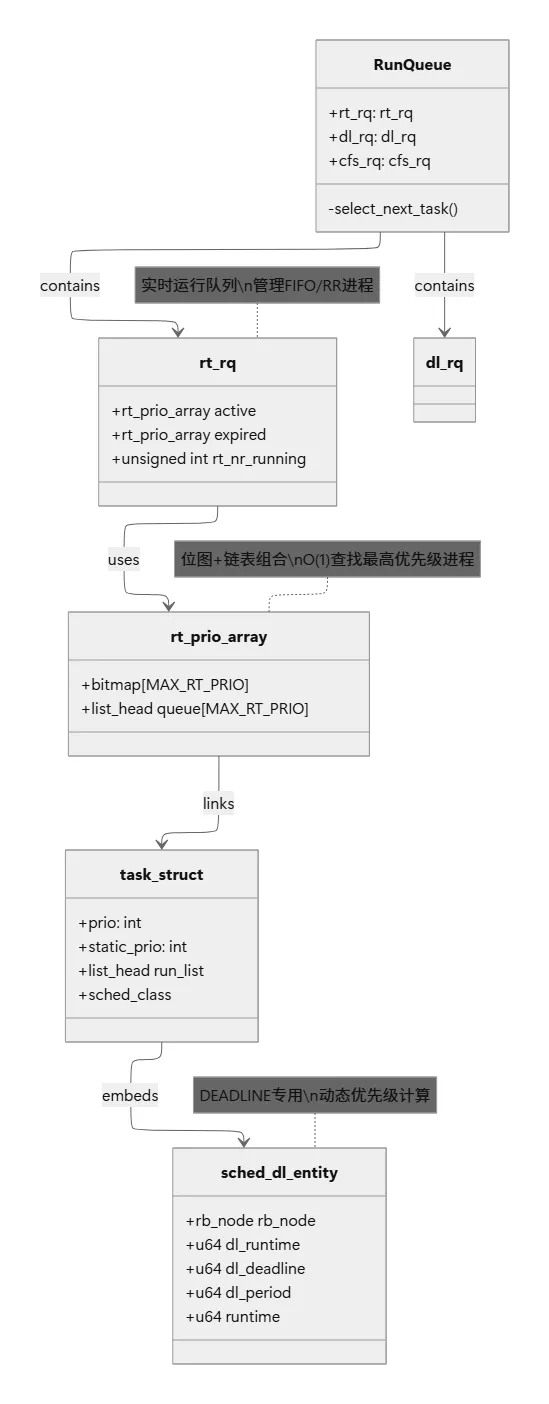

数据结构关系图

位图加速机制

SCHED_FIFO/RR 的关键优化是**位图（bitmap）**的运用. 为什么位图这么重要？

考虑这个场景: 系统有 100 个实时进程, 分布在优先级 0-99. 调度器需要找到最高优先级的就绪进程

朴素方案: 遍历数组, O(100) 的时间复杂度

位图方案: bitmap 中, 优先级 i 对应的比特为 1 表示该优先级有进程, 为 0 表示无进程. 使用 CPU 提供的 ffz（find first zero）或 ctz（count trailing zeros）指令, 可以 O(1) 时间内找到最高优先级:

// 伪代码: 快速查找最高优先级的进程
static inline int sched_find_first_bit(const unsigned long *b)
{
    // 在大多数架构上, 这被实现为单条CPU指令
    // 例如 x86 上的 BSR（位扫描反向）指令
    return __ffs(b[0]);  // __ffs: find first set bit
}

int rt_queue_select(struct rt_prio_array *array)
{
    int idx = sched_find_first_bit(array->bitmap);
    if (idx < MAX_RT_PRIO) {
        // 优先级 idx 的链表中必有就绪进程
        return list_first_entry(&array->queue[idx],
                               struct task_struct,
                               run_list)->prio;
    }
    return -1;  // 无进程
}

这种设计在高并发场景下意义重大. 即使系统有 1000 个实时进程, 查找最高优先级进程的时间也是常数级（通常 < 1 微秒）

进程调度的四个关键时刻

理解实时调度的核心, 要把握这四个触发点:

1. 进程变为就绪（Wake-up）

当进程从 sleep/wait 状态返回时:

// kernel/sched/rt.c 中的核心逻辑（简化）
static void enqueue_rt_entity(struct sched_entity *se, int flags)
{
struct rt_rq *rt_rq = rt_rq_of_se(se);
struct task_struct *p = task_of(se);

    // 1. 将进程加入其优先级对应的链表
    list_add_tail(&p->run_list,
                  &rt_rq->active.queue[p->prio]);

    // 2. 在位图中标记该优先级有进程
    set_bit(p->prio, rt_rq->active.bitmap);

    // 3. 更新运行队列计数
    rt_rq->rt_nr_running++;

    // 4. 检查是否需要抢占当前进程
    if (p->prio < current->prio) {
        resched_curr(rq);  // 标记当前CPU需要调度
    }
}

2. 时间片耗尽（Timer interrupt）

定时器中断处理程序（通常频率为 100-1000 Hz）触发:

// kernel/sched/rt.c
void task_tick_rt(struct rq *rq, struct task_struct *curr, int queued)
{
    if (curr->sched_class != &rt_sched_class)
        return;

    // SCHED_FIFO: 无时间片概念, 不作任何动作
    if (curr->policy == SCHED_FIFO)
        return;

    // SCHED_RR: 时间片递减
    if (--curr->rt.time_slice == 0) {
        // 时间片耗尽, 将进程移到队列尾部
        requeue_rt_entity(rt_rq_of_se(se(curr)));
        resched_curr(rq);
    }
}

3. 进程主动让出（Yield）

进程调用 sched_yield() 系统调用:

// kernel/sched/core.c
SYSCALL_DEFINE0(sched_yield)
{
struct rq *rq = this_rq();

    do_sched_yield();  // 将进程移到同优先级队列尾部
    __schedule(false);  // 触发调度

    return 0;
}

4. 更高优先级进程就绪（Preemption）

这是实时调度最关键的时刻——更高优先级进程变为就绪时, 立即抢占当前进程:

static void resched_curr(struct rq *rq)
{
struct task_struct *curr = rq->curr;

    if (unlikely(curr->prio <= rq->rt.highest_prio.next))
        return;  // 当前进程优先级已足够高, 不需要抢占

    // 设置 TIF_NEED_RESCHED 标志
    set_tsk_need_resched(curr);

    // 发送 IPI（处理器间中断）到当前 CPU
    smp_send_reschedule(cpu_of(rq));
}

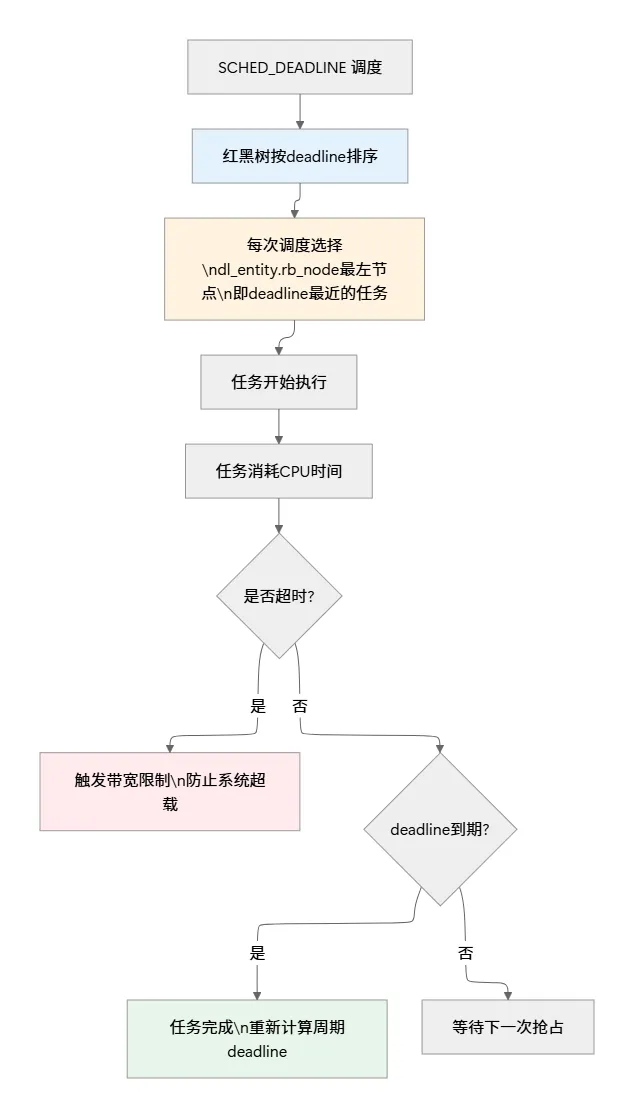

SCHED_DEADLINE 的 EDF 算法

SCHED_DEADLINE 采用完全不同的设计思路. 它不使用优先级数组, 而是使用红黑树按截止时间组织进程:

核心数据结构:

// kernel/sched/deadline.c
struct dl_rq {
struct rb_root_cached root;           // 按deadline排序的红黑树
struct rb_node *leftmost;             // 缓存树中最左节点（最近deadline）
    unsigned long dl_nr_running;          // 运行队列中的deadline进程数
    s64 dl_bw_space;                      // 还有多少带宽可用
    // ...
};

DEADLINE 的美妙之处在于动态优先级——它根据当前时刻和任务截止时间重新计算优先级:

static bool dl_time_before(u64 a, u64 b)
{
    return (s64)(a - b) < 0;
}

// 获取最高优先级的deadline进程
struct task_struct *pick_next_task_dl(struct rq *rq)
{
struct sched_dl_entity *dl_se =
        rb_entry(rq->dl.leftmost,
                 struct sched_dl_entity,
                 rb_node);

    if (dl_se && dl_time_before(dl_se->deadline, now)) {
        // 截止时间逼近, 这个任务最紧迫, 必须优先执行
        return task_of(dl_se);
    }

    return NULL;
}

多核扩展性: 与 FIFO/RR 的 O(1) 查找不同, DEADLINE 的红黑树是 O(log n). 在单核或低核数系统上这微乎其微, 但在 128 核系统上, O(log 128) ≈ 7 步查找, 与 O(1) 的 1 步相比开销确实增加了. 这是 DEADLINE 相比位图方案的代价

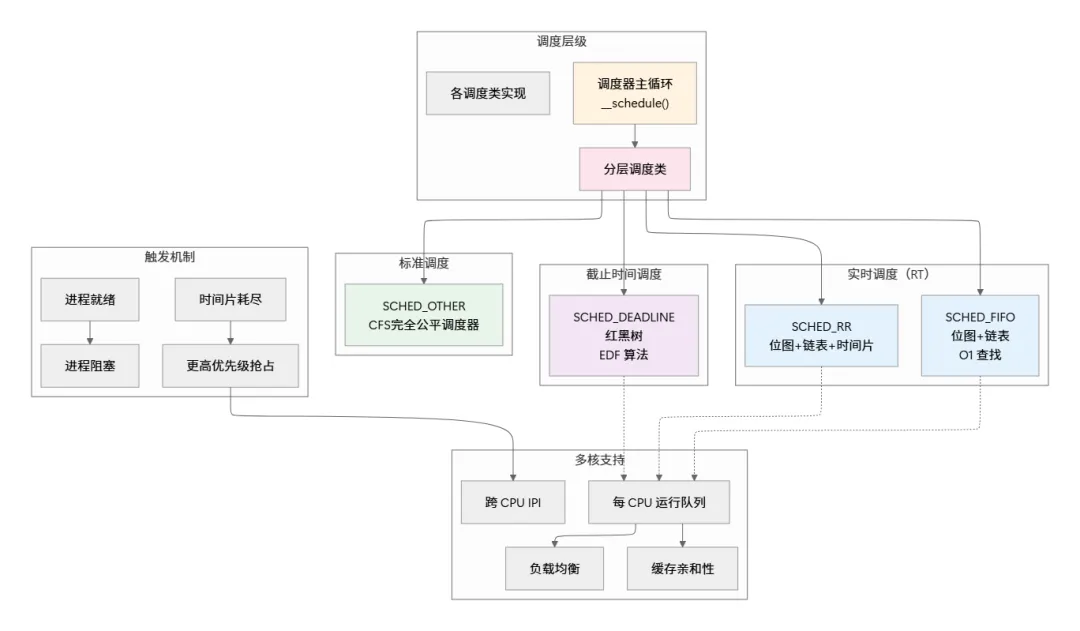

上下文切换与抢占机制

实时调度的高效性依赖于快速的上下文切换. 整个流程分为两部分:

1. 抢占点识别（异步）

// kernel/sched/core.c
void smp_send_reschedule(int cpu)
{
    // 1. 设置 TIF_NEED_RESCHED 标志（内存屏障保证可见性）
    set_tsk_need_resched(current);

    // 2. 如果是本CPU, 直接返回（中断或系统调用退出时检查）
    // 如果是其他CPU, 发送 IPI 中断

    // 在下个陷入内核的时刻（系统调用/异常/中断返回）检查标志
}

// 中断返回或系统调用返回时
asmlinkage void do_notify_resume(void)
{
    if (test_thread_flag(TIF_NEED_RESCHED)) {
        preempt_enable_no_resched();
        __schedule(false);
    }
}

2. 真正的上下文切换（同步）

// kernel/sched/core.c 中的 __schedule() 函数核心逻辑

static void __schedule(bool preempt)
{
struct task_struct *prev, *next;
struct rq *rq;

    prev = current;
    rq = cpu_rq(raw_smp_processor_id());

    // 1. 将前一个任务从运行队列中移出（如果它没有完成）
    if (prev->se.on_rq)
        dequeue_task(rq, prev);

    // 2. 选择下一个要运行的最高优先级任务
    next = pick_next_task(rq, prev);

    // 3. 保存前一个任务的CPU上下文
    context_switch(rq, prev, next);

    // 4. 切换到新任务的地址空间和CPU寄存器
    // （这部分通常用汇编实现）
}

// 选择下一个任务——分层调度类
static struct task_struct *pick_next_task(struct rq *rq)
{
    // 按优先级遍历各调度类
    for_each_class(class) {
        p = class->pick_next_task(rq);
        if (p)
            return p;
    }
    return idle_task(rq);  // 没有任何进程就绪, 运行idle
}

这个流程的妙处在于延迟抢占——并非立即进行昂贵的上下文切换, 而是设置标志, 待进程返回用户态时再进行. 这避免了频繁的中断嵌套, 也给了高优先级任务一个更稳定的执行环境

并发安全分析

多核系统下的实时调度面临复杂的并发问题. Linux 采用每 CPU 运行队列（per-CPU runqueue）加自旋锁的方案:

struct rq {
    raw_spinlock_t lock;                  // 保护运行队列的自旋锁
struct task_struct *curr, *idle;
struct rt_rq rt;
struct dl_rq dl;
    // ...
};

// 关键操作都在持有自旋锁下进行
void enqueue_task(struct rq *rq, struct task_struct *p, int flags)
{
    raw_spin_lock(&rq->lock);
    __enqueue_task(rq, p, flags);
    raw_spin_unlock(&rq->lock);
}

每 CPU 运行队列的优势:

• • 进程在其运行的 CPU 上有专用的运行队列, 大幅减少了锁竞争
• • 对于局部操作（进程唤醒、退出）通常只需要锁定当前 CPU 的运行队列
• • 避免了全局调度锁带来的可扩展性瓶颈

负载均衡的复杂性:

当某个 CPU 的实时运行队列为空时, 内核需要从其他 CPU "偷取" 进程. 这引入了额外的复杂性:

static int pull_rt_task(struct rq *this_rq)
{
    int ret = 0;
    int cpu;

    // 1. 遍历其他所有CPU
    for_each_cpu(cpu, cpu_active_mask) {
struct rq *src_rq = cpu_rq(cpu);

        // 2. 尝试从src_rq抢占进程
        raw_spin_lock(&src_rq->lock);

        // 3. 检查src_rq中最高优先级进程是否高于本CPU当前进程
        if (src_rq->rt.highest_prio.next < this_rq->rt.highest_prio.curr) {
            // 4. 移动进程到本CPU
            migrate_task(src_rq, this_rq);
            ret = 1;
        }

        raw_spin_unlock(&src_rq->lock);
    }

    return ret;
}

负载均衡是 O(n) 的操作, 其中 n 是 CPU 数量. 在 128 核系统上, 这意味着可能需要获取 128 个自旋锁. 为了避免死锁和性能问题, 内核采用了复杂的死锁避免算法（按 CPU ID 顺序获取锁）

设计思想与架构

为什么采用分层调度类设计

Linux 统一了实时、标准、截止时间等多种调度策略, 而非各自独立的调度器. 这背后有深刻的设计哲学:

原因 1: 优先级隔离

不同调度类之间有清晰的优先级边界. 实时进程永远优先于标准进程, deadline 任务根据截止时间动态调整. 这个分层结构避免了复杂的全局优先级比较

原因 2: 代码复用

每个调度类只需实现四个关键方法: enqueue_task、dequeue_task、pick_next_task、task_tick. 公共逻辑（上下文切换、迁移、负载均衡）由核心调度器统一处理

原因 3: 演进的灵活性

引入新调度类（如 DEADLINE）无需修改既有的 FIFO/RR 实现. 新类可以采用全新的算法（红黑树）, 而不会影响既有代码

性能优化专题

1. 缓存亲和性

实时调度倾向于将进程固定在某个 CPU 运行（亲和性掩码）. 这样做的好处是:

• • L3 缓存命中率高（进程相关的内存数据保留在 CPU 的缓存中）
• • 减少远程内存访问（NUMA 系统中的缓存一致性流量）
• • 可预测的内存延迟

// 进程优先在同一CPU上调度
static int select_task_rq(struct task_struct *p)
{
    if (p->nr_cpus_allowed == 1)
        return cpumask_first(p->cpus_ptr);

    int cpu = task_cpu(p);
    if (cpumask_test_cpu(cpu, p->cpus_ptr))
        return cpu;  // 留在当前CPU

    // 如果亲和性改变, 选择最近的CPU
    return cpumask_any_and(p->cpus_ptr, cpu_online_mask);
}

2. 位图宽度的权衡

MAX_RT_PRIO 在编译时定义为 100（0-99 的优先级）, 每个进程占用一个优先级. 如果需要 1000 个优先级会怎样？位图会变成 1000 比特, 查询时间还是 O(1), 但cache miss 的风险上升. 这是为什么 Linux 采用相对较小的优先级空间的原因

3. IPI 开销的最小化

跨 CPU 的抢占通过 IPI（处理器间中断）实现, 这是昂贵的. 为了减少 IPI:

void resched_curr(struct rq *rq)
{
struct task_struct *curr = rq->curr;
    int cpu = cpu_of(rq);

    if (cpu == smp_processor_id()) {
        // 同一CPU, 无需IPI
        set_tsk_need_resched(curr);
        return;
    }

    // 跨CPU才发送IPI
    set_bit(TIF_NEED_RESCHED, &curr->thread_info->flags);
    smp_send_reschedule(cpu);
}

局限性与权衡

局限 1: 优先级倒置

假设有三个任务:

• • 高优先级任务 H 等待互斥锁
• • 中优先级任务 M 准备就绪
• • 低优先级任务 L 持有 H 需要的互斥锁, 正在运行

此时 M 会抢占 L, 导致 L 无法释放锁, H 也就无法继续——高优先级任务反而被低优先级任务阻塞

解决方案是优先级继承（Priority Inheritance）或优先级上限协议（Priority Ceiling）, 但这增加了内核的复杂性

局限 2: SCHED_FIFO 的"饥饿"风险

一个优先级为 50 的 SCHED_FIFO 进程如果进入死循环, 优先级 0-49 的所有任务都永远得不到 CPU. 这要求开发者谨慎设计任务——必须确保即使在异常情况下, 高优先级任务也会周期性地放弃 CPU

实践中, 这通常通过定期调用 sched_yield() 或其他阻塞操作实现

局限 3: 多核下的复杂性

实时调度在单核系统上很直观, 但到了 64 核、128 核系统, 负载均衡、缓存一致性、内存屏障等因素引入了巨大的复杂性. 确保强实时特性的同时保持高效的多核扩展性是一个持续的工程挑战

替代方案对比

实践示例

场景: 实时音频处理应用

考虑一个实时音频采集和处理系统. 音频每 10 毫秒产生一个新的采样缓冲, 如果处理不及时就会丢失数据

系统设计:

• • 采集线程: 优先级 90, SCHED_FIFO, 获取音频硬件数据
• • 处理线程: 优先级 80, SCHED_FIFO, 处理采样数据
• • UI 线程: 优先级 1, SCHED_FIFO, 显示处理结果

当采集线程有新数据时, 它会唤醒处理线程. 处理线程立即抢占优先级较低的 UI 线程, 确保音频数据及时处理

#include <pthread.h>
#include <sched.h>
#include <unistd.h>
#include <stdio.h>
#include <semaphore.h>

sem_t audio_ready;

void* audio_capture_thread(void *arg)
{
struct sched_param param;
    param.sched_priority = 90;
    pthread_setschedparam(pthread_self(), SCHED_FIFO, &param);

    unsigned char buffer[512];

    while (1) {
        // 模拟从硬件读取10ms的音频数据
        usleep(10000);
        read_audio_hardware(buffer, 512);

        // 唤醒处理线程
        sem_post(&audio_ready);
    }

    return NULL;
}

void* audio_process_thread(void *arg)
{
struct sched_param param;
    param.sched_priority = 80;
    pthread_setschedparam(pthread_self(), SCHED_FIFO, &param);

    while (1) {
        // 等待采集线程的信号
        sem_wait(&audio_ready);

        // 处理音频: 通常需要 < 10ms
        process_audio_data();

        // 唤醒UI线程
        sem_post(&ui_ready);
    }

    return NULL;
}

int main()
{
    pthread_t capture_tid, process_tid;

    sem_init(&audio_ready, 0, 0);

    // 创建实时线程（需要CAP_SYS_NICE权限）
    pthread_create(&capture_tid, NULL, audio_capture_thread, NULL);
    pthread_create(&process_tid, NULL, audio_process_thread, NULL);

    pthread_join(capture_tid, NULL);
    pthread_join(process_tid, NULL);

    return 0;
}

编译与运行:

$ gcc -o audio_rt audio_rt.c -lrt -lpthread
$ sudo ./audio_rt  # 需要根权限设置实时优先级

预期行为:

1. 1. 采集线程以 100 Hz 的频率（每 10 ms）产生中断
2. 2. 每次中断时, 处理线程立即抢占, 完成数据处理
3. 3. UI 线程几乎不会得到 CPU, 这是预期的（因为音频处理优先级更高）
4. 4. 整个处理管道的延迟稳定在 < 15 ms（采集 + 处理）

如果没有使用实时调度, 当系统繁重时, 处理延迟可能飙升到数秒, 导致音频缓冲溢出

验证实时特性的方法

# 1. 查看进程的调度策略和优先级
$ ps -o pid,cmd,class,rtprio -p <PID>
  PID CMD                              CLASS RTPRIO
 1234 ./audio_rt                       FF*      90

# 2. 使用 chrt 命令修改调度策略（需要CAP_SYS_NICE）
$ sudo chrt -f 50 ./audio_rt    # 设为SCHED_FIFO优先级50
$ sudo chrt -r 50 ./audio_rt    # 设为SCHED_RR优先级50

# 3. 使用 schedtop（如果系统支持）查看调度延迟
$ sudo schedtop -t <PID>

# 4. 通过 /proc 查看详细信息
$ cat /proc/<PID>/sched

工具与调试

实际调试案例——追踪优先级倒置:

# 启用ftrace的调度事件
$ sudo bash -c 'echo 1 > /sys/kernel/debug/tracing/events/sched/enable'

# 让应用运行一段时间
$ sudo ./audio_rt &
$ sleep 5
$ kill %1

# 查看调度跟踪日志
$ sudo cat /sys/kernel/debug/tracing/trace | head -100
# 输出内容包括:
# task_name-PID  [CPU#]  .... timestamp : sched_switch:
#   prev_comm=audio_rt prev_pid=1234 prev_prio=90 prev_state=S ==>
#   next_comm=audio_rt next_pid=1235 next_prio=80

架构总览

全文总结

Linux 实时调度机制是现代操作系统中最精妙的设计之一, 它在保证高优先级任务的确定性响应时间的同时, 通过精心的数据结构和算法选择, 将关键操作的时间复杂度降低到常数或对数级别

发展趋势:

1. 1. PREEMPT_RT 补丁的合并: Linux 官方正在整合 PREEMPT_RT 补丁的部分功能, 以实现更低的中断延迟
2. 2. 硬件加速: 新的处理器提供了更好的调度原语支持（如 Intel TSX 的事务锁）
3. 3. AI 辅助调度: 有研究探索用机器学习优化调度策略, 但这与实时系统的确定性需求存在根本矛盾
4. 4. 容器与 cgroup 集成: 实时调度与容器隔离的结合仍是开放课题

掌握这些原理, 你可以为 UAV 飞控、工业 PLC、实时数据库等关键系统设计出既满足实时性又高效稳定的软件架构
