Linux 驱动八股文(含答案)

一、Linux 设备驱动模型（补充 / 完善面试题答案）

1. Linux 设备驱动模型的核心组件有哪些？

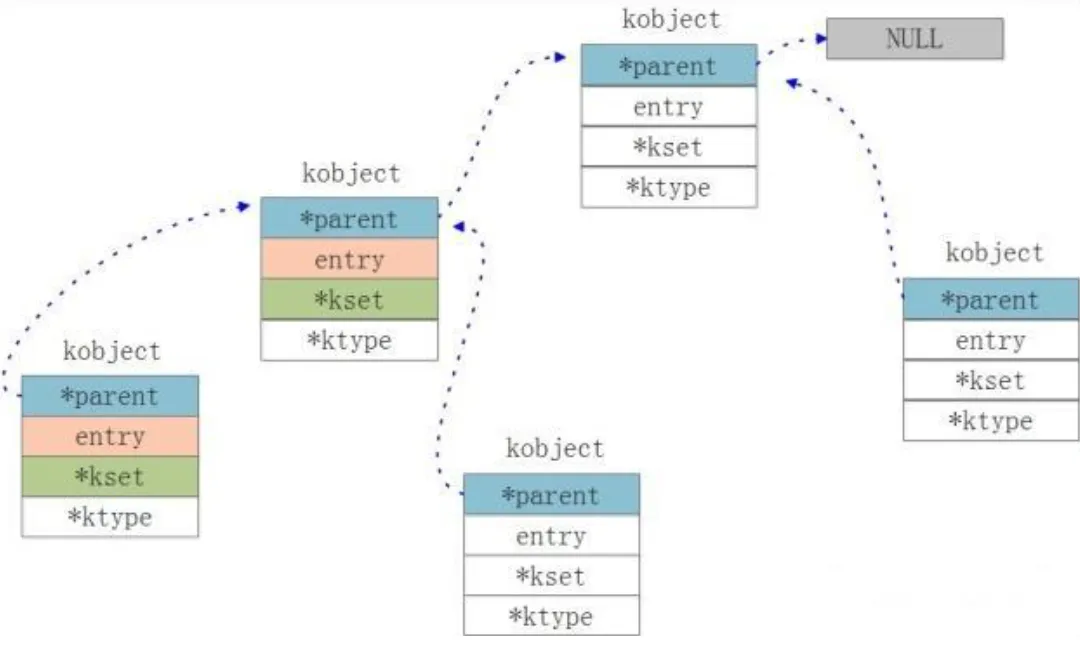

• kobject：最基础对象，提供引用计数、sysfs 文件系统导出、对象生命周期管理；
• kset：kobject 的集合，按类别管理同类 kobject（如所有设备对象），支持统一事件处理；
• bus：总线抽象（如 platform/I2C/spi），是设备与驱动的连接媒介，定义匹配 / 解绑规则；
• device：表示硬件设备（物理 / 逻辑），存储设备属性、父 / 子设备关系，关联到具体总线；
• driver：驱动抽象，包含 probe（设备匹配后初始化）、remove（设备移除时清理）等核心接口；
• class：按功能归类设备（如 led/input），简化用户态访问（/sys/class/）。

2. 驱动和设备是如何匹配的？

核心基于总线的匹配函数，分三类场景：

1. 设备树匹配（主流）：驱动的of_match_table中compatible属性，与设备树中设备节点的compatible字符串匹配；

2. 平台总线匹配：平台设备（platform_device）的name与平台驱动（platform_driver）的driver.name完全匹配；

3. ID 匹配：驱动的  id_table（如 I2C 的driver.id_table  ）与设备的 ID（如 I2C 的 client.addr  ）匹配；匹配成功后，总线调用驱动的 probe 函数完成设备初始化。

3. 设备树在驱动开发中的作用是什么？

• 硬件解耦：将硬件参数（寄存器地址、GPIO、中断号、时钟）从驱动代码中剥离，集中在设备树（.dts），无需修改驱动适配不同硬件；
• 动态配置：运行时通过设备树解析硬件信息，支持多平台复用同一驱动；
• 标准化：遵循 DTB 规范，统一硬件描述格式，简化驱动移植；
• 资源管理：驱动通过of_接口（如of_get_address）获取硬件资源，替代传统platform_get_resource。

二、GPIO 子系统

1. GPIO 子系统架构？

• 底层：GPIO 控制器硬件驱动（如芯片级 GPIO 控制器），实现寄存器操作（方向 / 电平 / 中断）；
• 核心层（gpiolib）：提供统一的 GPIO 抽象接口（gpio_request/gpio_set_value），屏蔽不同控制器的硬件差异；
• 上层：驱动层调用 gpiolib 接口操作 GPIO，支持设备树解析、中断映射、sysfs 导出。

2. GPIO 子系统实现？（核心逻辑）

1. GPIO 控制器注册：驱动实现gpio_chip结构体（包含方向 / 电平 / 中断操作接口），通过gpiochip_add_data注册到 gpiolib；
2. GPIO 编号管理：为每个 GPIO 分配全局编号（静态 /base 或动态），关联到具体控制器；
3. GPIO 请求 / 释放：驱动通过gpio_request申请 GPIO（防止冲突），gpio_free释放；
4. 电平 / 方向操作：通过gpio_direction_input/output设置方向，gpio_get_value/set_value读写电平。

3. GPIO 子系统的主要组件有哪些？

• gpio_chip：表示一个 GPIO 控制器，包含控制器的硬件操作接口（如方向设置、电平读写）；
• gpio_desc：单个 GPIO 引脚的描述符，存储 GPIO 编号、方向、电平、中断属性、所属gpio_chip；
• gpiolib：核心库，提供 GPIO 申请、释放、电平操作、中断映射的统一接口；
• GPIO 控制器驱动：硬件层实现，对具体芯片的 GPIO 寄存器（如 NXP 高通 GPIO 控制器）操作。

4. 如何在驱动中使用 GPIO？

// 1. 从设备树获取GPIO编号int gpio_num = of_get_named_gpio(np, "reset-gpio", 0);// 2. 申请GPIOif (gpio_request(gpio_num, "reset-gpio") < 0) return -EBUSY;// 3. 设置方向（输出）gpio_direction_output(gpio_num, 1);// 4. 操作电平gpio_set_value(gpio_num, 0); // 拉低// 5. 释放GPIO（驱动卸载时）gpio_free(gpio_num);

进阶：使用devm_gpio_request（设备管理接口），自动释放 GPIO，避免内存泄漏。

5. GPIO 中断是如何实现的？

1. 中断映射：通过gpio_to_irq将 GPIO 编号转换为中断号；
2. 申请中断：调用request_irq注册中断处理函数，指定触发方式（上升沿 / 下降沿 / 双边沿）；
3. 硬件触发：GPIO 引脚电平变化触发控制器中断，内核调用注册的中断处理函数；
4. 中断释放：驱动卸载时调用free_irq释放中断。

示例：

int irq_num = gpio_to_irq(gpio_num);request_irq(irq_num, gpio_irq_handler, IRQF_TRIGGER_RISING, "gpio-irq", dev);

三、Pinctrl 子系统

1. Pinctrl 子系统架构？

• 核心层：提供引脚复用、配置（上拉 / 下拉 / 速率）的统一接口；
• 硬件层：芯片级 pinctrl 驱动（如 pinctrl-s32k），实现寄存器级引脚配置；
• 设备树层：描述引脚组（pin group）、复用功能（function）、配置属性；
• 接口层：驱动通过pinctrl_get/pinctrl_select_state调用配置。

2. Pinctrl 子系统实现？（核心步骤）

1. pinctrl 驱动注册：实现pinctrl_desc结构体（包含引脚配置、复用接口），通过pinctrl_register注册；
2. 设备树解析：解析设备节点的pinctrl-0/pinctrl-names属性，获取引脚状态（默认 / 休眠）；
3. 引脚配置：驱动通过pinctrl_select_state选择引脚状态，底层驱动修改寄存器配置复用 / 上下拉。

3. Pinctrl 子系统的作用是什么？

• 引脚复用：配置引脚功能（如同一引脚切换为 GPIO/I2C_SDA/SPI_CLK）；
• 引脚配置：设置引脚的电气特性（上拉 / 下拉 / 驱动强度、速率、开漏 / 推挽）；
• 引脚管理：统一管理系统所有引脚，避免引脚冲突；
• 状态切换：支持引脚在不同状态（默认 / 休眠 / 唤醒）下的配置切换，适配低功耗场景。

4. Pinctrl 与 GPIO 子系统的关系是什么？

• 依赖关系：GPIO 引脚必须先通过 Pinctrl 配置为 “GPIO 功能”，才能被 GPIO 子系统操作；
• 分工不同：Pinctrl 负责引脚的 “复用 + 电气配置”（硬件属性），GPIO 负责引脚的 “方向 + 电平 + 中断”（功能操作）；
• 流程联动：驱动先通过 Pinctrl 将引脚设为 GPIO 模式，再调用 GPIO 子系统操作电平 / 中断。

5. 设备树中如何描述 Pinctrl 配置？

dts

// 1. 定义引脚组和配置pinctrl@40014000 {    pinctrl_my_gpio: my-gpio-grp {        pinctrlx = <PIN_PA0L_GPIOx>; // 复用为GPIO        bias-pull-up; // 上拉        drive-strength = <20>; // 驱动强度20mA    };};// 2. 设备节点引用my_device {    compatible = "vendor,my-device";    pinctrl-names = "default";    pinctrl-0 = <&pinctrl_my_gpio>; // 关联引脚配置    reset-gpio = <&gpioa 1 GPIO_ACTIVE_LOW>;};

四、I2C 子系统

1. I2C 子系统架构？

• 硬件层：I2C 控制器驱动（如 I2c-imx），实现总线时序（START/STOP/ACK）、寄存器操作；
• 核心层：I2C 核心（i2c-core），提供总线管理、设备 / 驱动注册、数据传输接口；
• 设备层：i2c_client（表示 I2C 设备），关联设备地址、总线号、设备树节点；
• 驱动层：i2c_driver（I2C 设备驱动），实现 probe/remove、数据传输接口。

2. I2C 子系统实现？（核心逻辑）

1. 控制器注册：I2C 控制器驱动通过i2c_add_adapter注册适配器（i2c_adapter）；
2. 设备注册：从设备树解析 I2C 设备节点，创建i2c_client并关联到适配器；
3. 驱动匹配：i2c_driver的of_match_table与i2c_client的设备树节点匹配，调用 probe；
4. 数据传输：驱动通过i2c_transfer/i2c_smbus_read/write完成数据收发。

3. I2C 子系统的主要组件有哪些？

• i2c_adapter：表示 I2C 控制器（适配器），管理一条 I2C 总线，提供时序驱动；
• i2c_client：表示总线上的 I2C 设备，包含设备地址、所属 adapter、设备树信息；
• i2c_driver：I2C 设备驱动，包含匹配表、probe/remove、数据传输接口；
• i2c_msg：I2C 传输消息结构体，描述传输方向、地址、数据长度、数据缓冲区；
• i2c-core：核心层，负责 adapter/client/driver 的管理、匹配、传输调度。

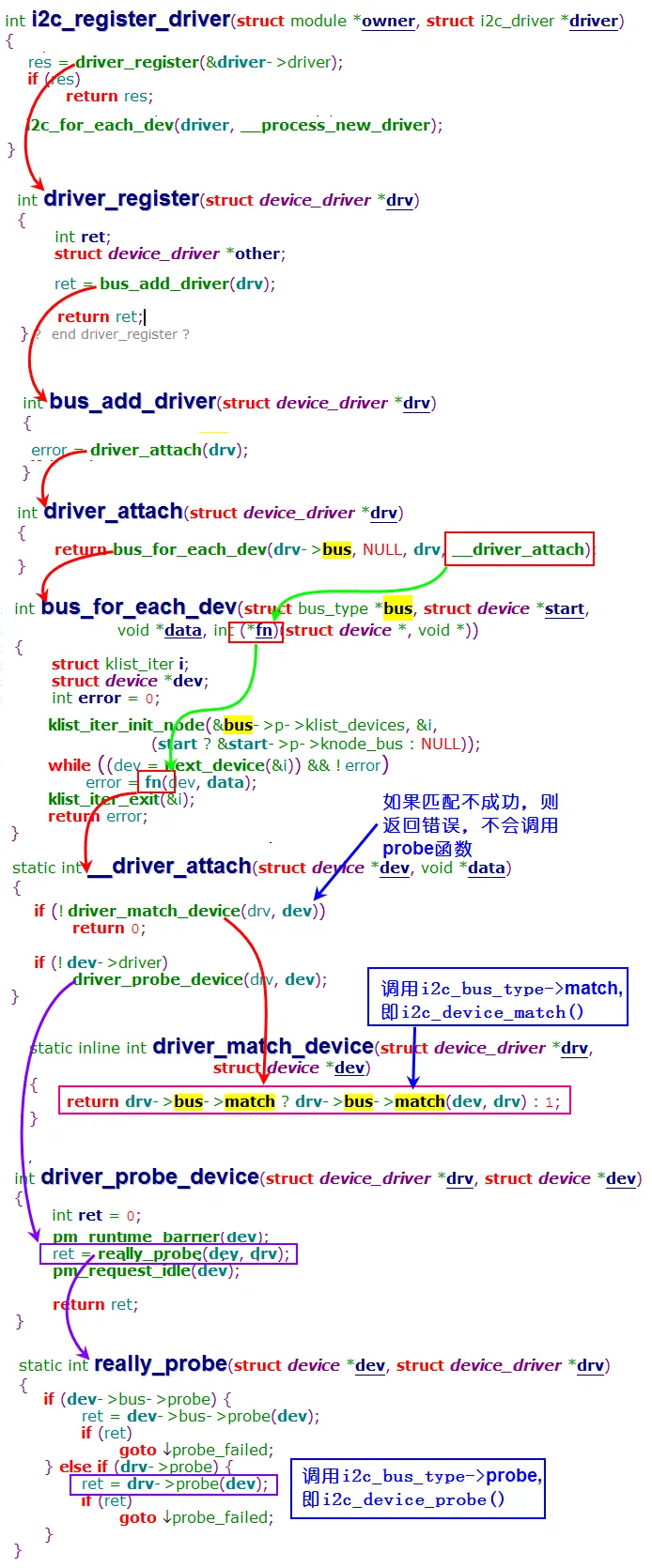

4. I2C 设备驱动如何与设备匹配？

1. 设备树匹配（主流）：i2c_driver的of_match_table中compatible与设备树 I2C 子节点的compatible匹配；

2. ID 匹配：i2c_driver的id_table（包含设备名 / 地址）与i2c_client的name/addr匹配；

3. 名称匹配： i2c_driver 的driver.name与 i2c_client 的name 匹配； 匹配成功后，内核调用  i2c_driver 的 probe函数，传入  i2c_client 。

5. 如何在 I2C 驱动中进行数据传输？

// 方式1：i2c_transfer（通用）structi2c_msgmsgs[] = {// 第一步：读寄存器地址    { .addr = client->addr, .flags = 0, .len = 1, .buf = &reg_addr },// 第二步：读寄存器数据    { .addr = client->addr, .flags = I2C_M_RD, .len = 2, .buf = data_buf },};i2c_transfer(client->adapter, msgs, ARRAY_SIZE(msgs));// 方式2：i2c_smbus（简化）u16 data = i2c_smbus_read_word_data(client, reg_addr);

五、SPI 子系统

1. SPI 子系统架构？

• 硬件层：SPI 控制器驱动（如 spi-imx），实现 SPI 时序（CLK/MOSI/MISO/CS）、寄存器操作；
• 核心层：SPI 核心（spi-core），管理适配器、设备、驱动，提供传输接口；
• 设备层：spi_device（SPI 设备），包含片选号、传输模式、速率、设备树信息；
• 驱动层：spi_driver（SPI 设备驱动），实现 probe/remove、数据传输逻辑。

2. SPI 子系统实现？（核心逻辑）

1. 控制器注册：SPI 控制器驱动通过spi_register_master注册主控制器（spi_master）；
2. 设备注册：从设备树解析 SPI 子节点，创建spi_device并关联到spi_master；
3. 驱动匹配：spi_driver的of_match_table与spi_device的设备树节点匹配，调用 probe；
4. 数据传输：驱动通过spi_transfer/spi_write/read完成数据收发。

3. SPI 子系统的主要组件有哪些？

• spi_master：表示 SPI 控制器（主设备），管理一条 SPI 总线，提供时序驱动；
• spi_device：表示 SPI 从设备，包含片选号、传输速率、模式（CPOL/CPHA）、所属 master；
• spi_driver：SPI 设备驱动，包含匹配表、probe/remove、数据传输接口；
• spi_message：SPI 传输消息，包含多个spi_transfer，支持链式传输；
• spi_transfer：单个 SPI 传输单元，描述传输方向、数据长度、缓冲区、片选控制。

4. SPI 设备驱动如何与设备匹配？

1. 设备树匹配（主流）：spi_driver的of_match_table中compatible与设备树 SPI 子节点的compatible匹配；

2. ID 匹配：spi_driver的id_table（设备名）与spi_device的modalias匹配；

3. 名称匹配 ： spi_driver的 driver.name与 spi_device 的modalias匹配； 匹配成功后，内核调用 spi_driver的probe 函数，传入 spi_device 。

5. 如何在 SPI 驱动中进行数据传输？

// 构造传输结构体structspi_transfert = {    .tx_buf = tx_buf, // 发送缓冲区    .rx_buf = rx_buf, // 接收缓冲区    .len = 4,         // 传输长度    .speed_hz = 1000000, // 速率1MHz    .cs_change = 0,   // 传输后不释放CS};structspi_messagemsg;spi_message_init(&msg);spi_message_add_tail(&t, &msg);// 执行传输spi_sync(spi, &msg);

六、设备树与驱动匹配

1. 设备树中的 compatible 属性有什么作用？

• 核心作用：驱动与设备的匹配关键字，是设备树匹配的核心依据；
• 格式规则：字符串格式为 “厂商名，设备名”（如 “nxp,s32k344-i2c”），可包含多个字符串（兼容不同驱动）；
• 匹配逻辑：驱动的of_match_table遍历compatible字符串列表，只要有一个匹配即触发 probe；
• 兼容性：支持 “向下兼容”（如新设备兼容旧驱动的compatible字符串）。

2. 驱动如何获取设备树中的属性？

通过内核of_系列接口解析：

structdevice_node *np = dev->of_node;// 1. 获取整型属性u32 reg_val;of_property_read_u32(np, "reg", &reg_val);// 2. 获取字符串属性char name[32];of_property_read_string(np, "name", name);// 3. 获取地址属性structresourceres;of_address_to_resource(np, 0, &res);// 4. 获取数组属性u32 arr[4];of_property_read_u32_array(np, "data-arr", arr, 4);

3. 如何处理设备树中的 GPIO 描述？

1. 设备树描述格式：gpio = <&gpio控制器 引脚号 标志>;（如reset-gpio = <&gpioa 5 GPIO_ACTIVE_LOW>;）；
2. 驱动解析：

// 方式1：直接获取GPIO编号int gpio = of_get_named_gpio(np, "reset-gpio", 0);// 方式2：获取gpio_desc（推荐，支持更多特性）structgpio_desc *desc = gpiod_get_from_of_node(np, "reset-gpio", 0,GPIOD_OUT_HIGH, NULL);// 操作GPIOgpiod_set_value(desc, 0);// 释放gpiod_put(desc);

七、驱动框架综合应用

1. 如何确保驱动资源的正确释放？

• 设备管理接口（devm_*）：优先使用devm_kzalloc/devm_gpio_request/devm_request_irq，内核自动在设备卸载时释放资源，避免手动泄漏；
• remove/exit 函数：在驱动remove（设备移除）/exit（模块卸载）函数中，释放未使用 devm 的资源（如手动分配的内存、注册的字符设备）；
• 错误回滚：probe 函数中，若某一步失败，回滚已分配的资源（如 goto 清理）；

示例：

intmy_probe(...){void *ptr = devm_kzalloc(dev, size, GFP_KERNEL);int irq = devm_request_irq(dev, irq_num, handler, 0, "irq", dev);if (irq < 0) return irq; // 自动释放ptr// devm资源无需手动回滚structcdev *cdev = cdev_alloc();if (!cdev) {        ret = -ENOMEM;goto err_cdev;    }return0;err_cdev:// 手动释放非devm资源    ret = -ENOMEM;}voidmy_remove(...){// 仅释放非devm资源    cdev_del(cdev);}

2. 如何处理驱动的依赖关系？

• 模块依赖：通过MODULE_DEPENDS声明依赖模块（如MODULE_DEPENDS("i2c-core")），或modprobe时指定依赖；
• 总线依赖：确保驱动依赖的总线（如 I2C/spi）已加载，可在 probe 中检查总线状态；
• 硬件依赖：通过设备树depends-on属性，确保依赖设备先初始化；
• 运行时依赖：使用devm_phandle_domain_attach/clk_prepare_enable等接口，确保时钟 / 电源 / 复位等依赖资源就绪后，再初始化驱动；
• 加载顺序：通过initcall_level（如module_init/late_initcall）调整驱动加载顺序，核心依赖先加载。

3. 如何调试 Linux 驱动问题？

(1) 内核日志调试

• 核心工具：dmesg/cat /var/log/kern.log，驱动中用dev_info/dev_err/pr_debug打印日志；
• 动态调试：开启CONFIG_DYNAMIC_DEBUG，通过echo "file my_driver.c +p" > /sys/kernel/debug/dynamic_debug/control打开调试日志。

(2) 硬件调试

• 示波器 / 逻辑分析仪：抓取总线时序（I2C/SPI/GPIO），排查电平异常、时序不匹配；
• 万用表：测量电源 / 引脚电平，排查短路、供电异常。

(3) 内核调试工具

• kgdb：内核远程调试，断点调试驱动代码；
• ftrace：跟踪函数调用（如 probe/remove）、中断执行时间；
• perf：分析驱动性能瓶颈（如 CPU 占用、函数耗时）；
• sysfs/procfs：导出驱动状态（如/sys/class/gpio//proc/interrupts），查看资源占用。
