UG编程实战分享21-底壁铣案例--开粗

底壁铣案例--开粗

案例背景

• 加工对象

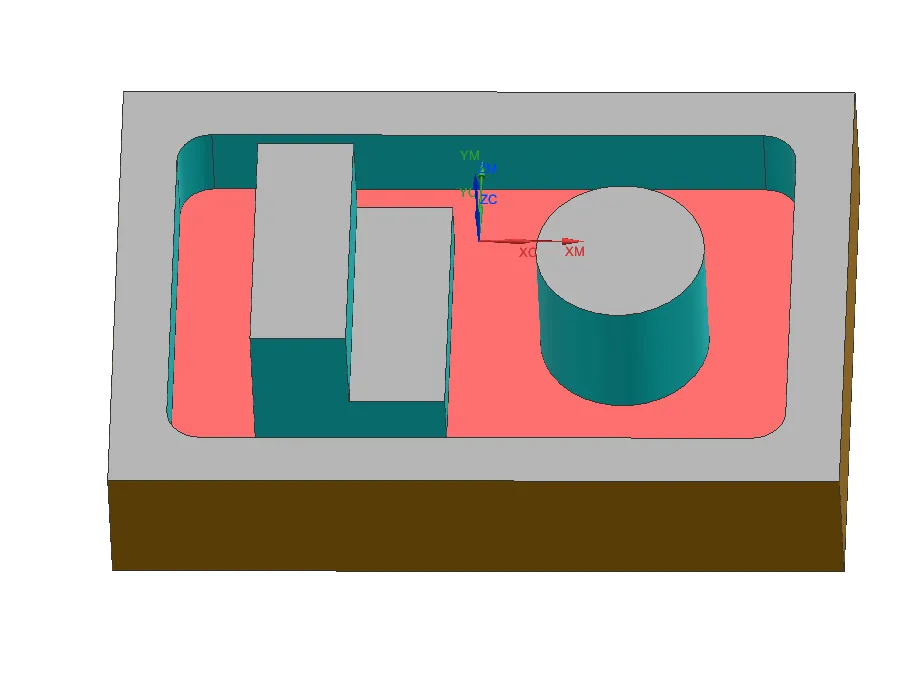

  ：718钢工件（尺寸260×180×75mm），中心有几个凸台封闭型腔（深度55mm，侧壁倾斜角0°）。
• 目标
  ：使用NX完成型腔底壁铣开粗，去除大部分余量，为精加工预留0.3mm余量。
• 机床
  ：三轴立式加工中心（主轴最高转速8000rpm，最大进给率5000mm/min）。

一、编程前准备

1. 模型处理

• 导入工件3D模型（STEP或PRT格式）。

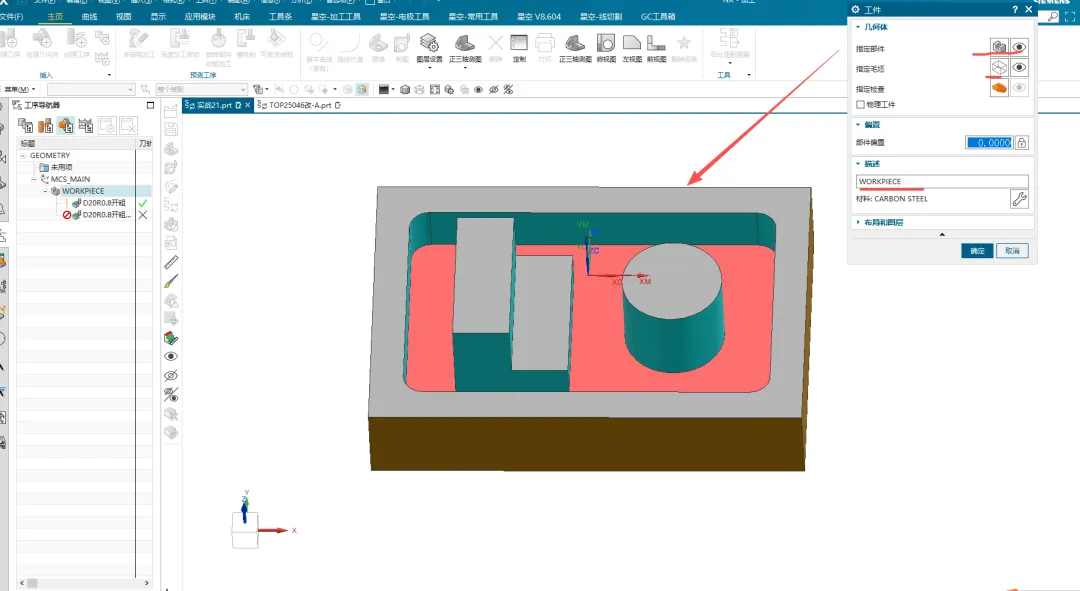

• 几何体关联

• 部件几何体（Part Geometry）：选择几何体指定部件。
• 毛坯几何体（Blank Geometry）：选择包容块或部件。
• 检查几何体（Check Geometry）：无（无夹具干涉）。
• 指定需要加工的型腔底面为加工区域。
•

2. 刀具选择

• 刀具类型
  牛鼻刀D20R0.8。
• 参数
• 切削刃长：60mm（需覆盖加工深度55mm）。
• 刀柄直径：φ19mm（避免与侧壁干涉）。
• 刀具材料：硬质合金刀片刀

二、NX底壁铣开粗操作步骤

1. 创建加工操作

• 模板选择
  ：进入 mill_planar → 选择 底壁铣FLOOR_WALL 操作。

2. 刀具设置

• 选择刚才新建的刀具的 “牛鼻刀D20R0.8”，参数如下：
• 直径：20mm
• 底刃R角：0.8
• 刀长：75mm（刀柄长度需超过夹持需求）

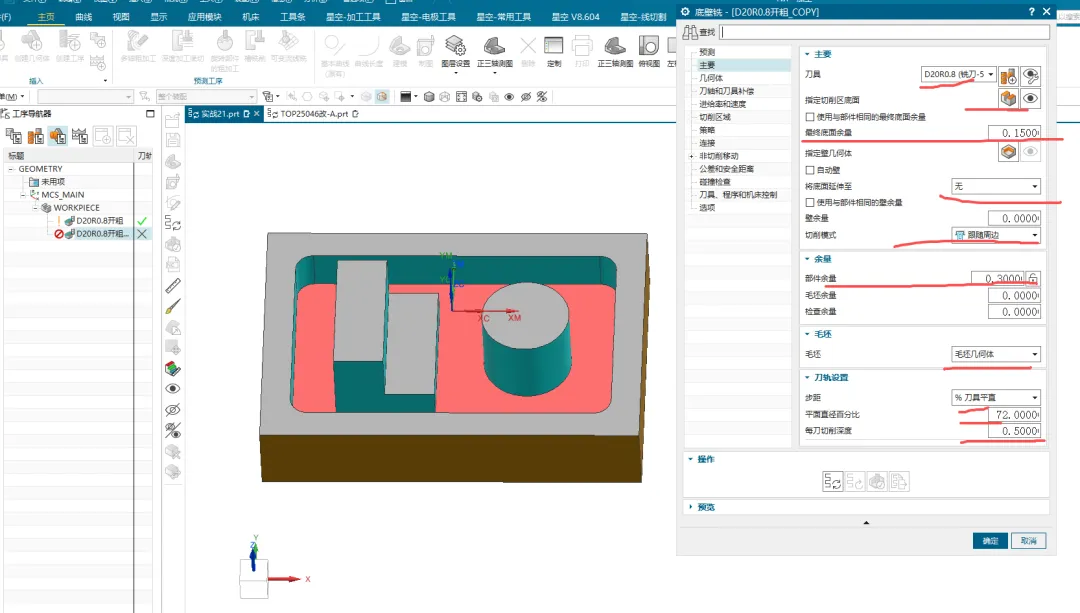

3. 切削模式与参数

• 切削模式
  ：跟随部件（Follow Part）（自动识别型腔边界）。
• 步距
  ：刀具直径的70%（14mm）。
• 每刀深度
  ：0.3mm（分层切削）。
• 切削方向
  ：顺铣减少刀具磨损。
• 余量设置
• 底面余量（Floor Stock）：0.3mm
• 侧壁余量（Wall Stock）：0.3mm
•

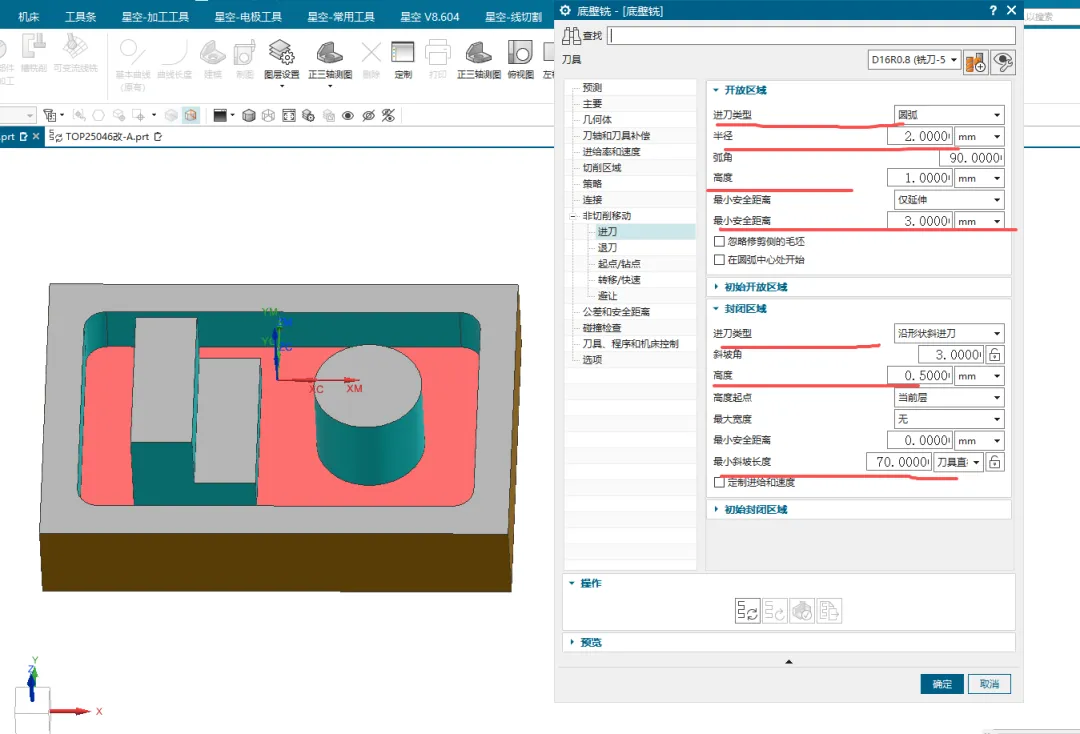

4. 进刀与退刀

• 进刀类型
  ：封闭区域螺旋进刀（Helical），直径70%刀具直径，倾斜角3°。开放区域沿形状斜进刀
• 退刀类型
  ：与进退刀相同。
•

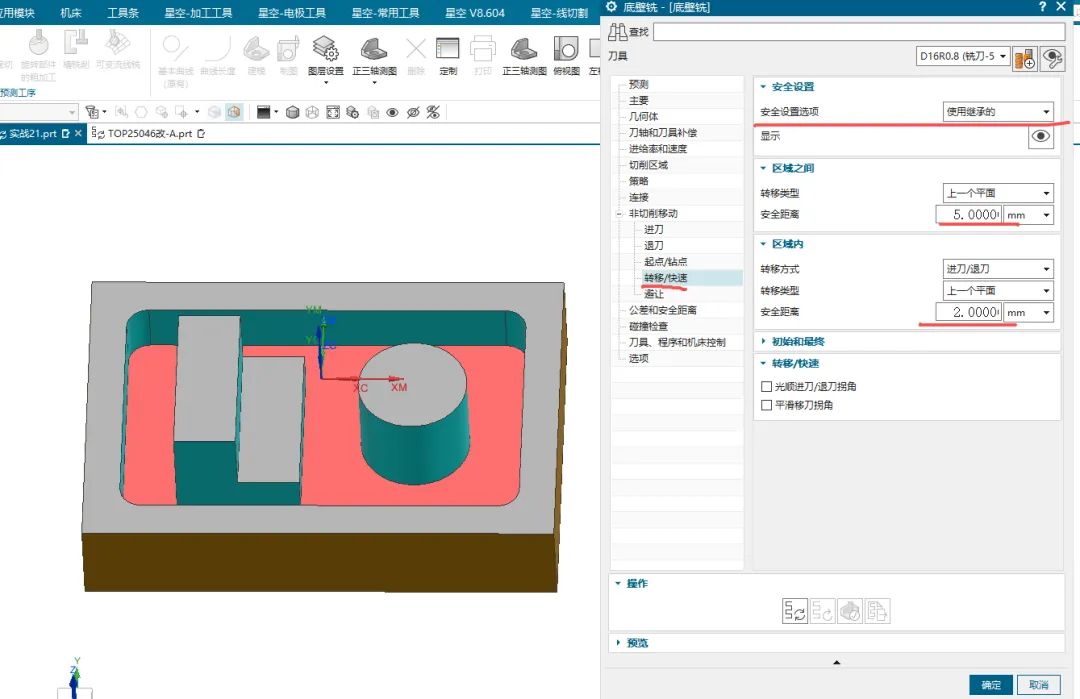

• 转移方式
  ：安全平面（Safe Plane）Z=30mm。

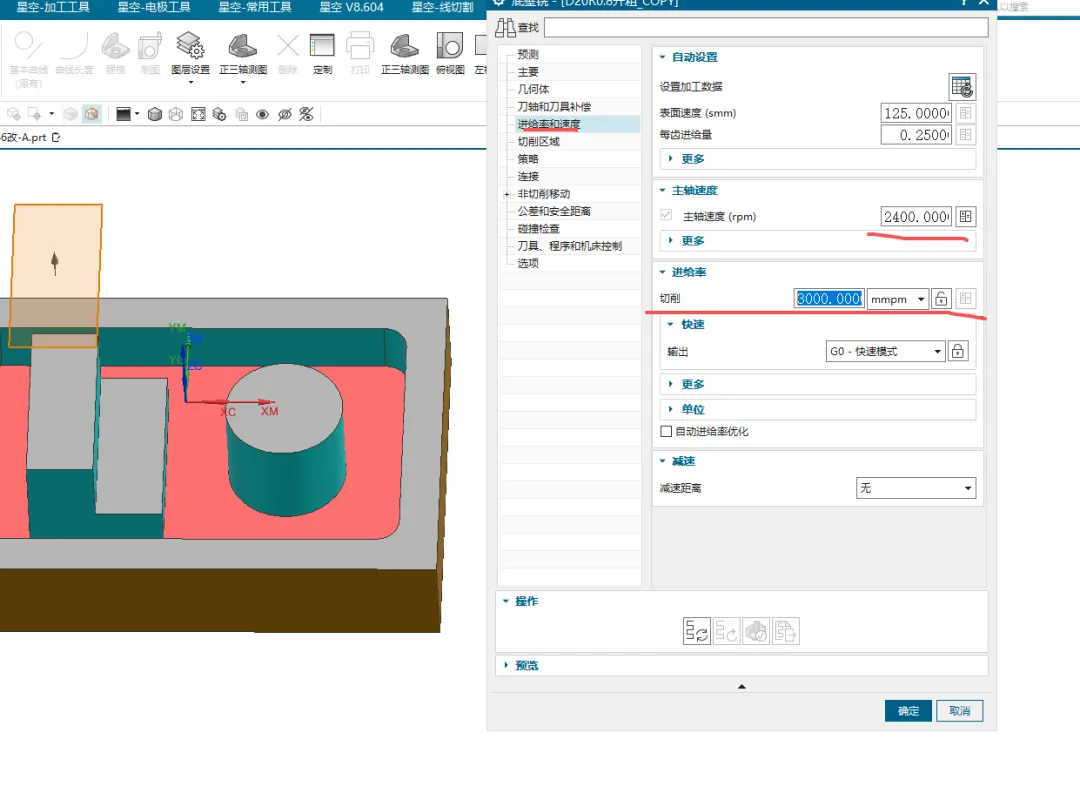

5. 进给率与转速

• 切削速度（Vc）


6. 切削层与刀轨优化

• 切削层控制
• 最大深度：2mm
• 最小深度：1mm（避免浅层空切）。

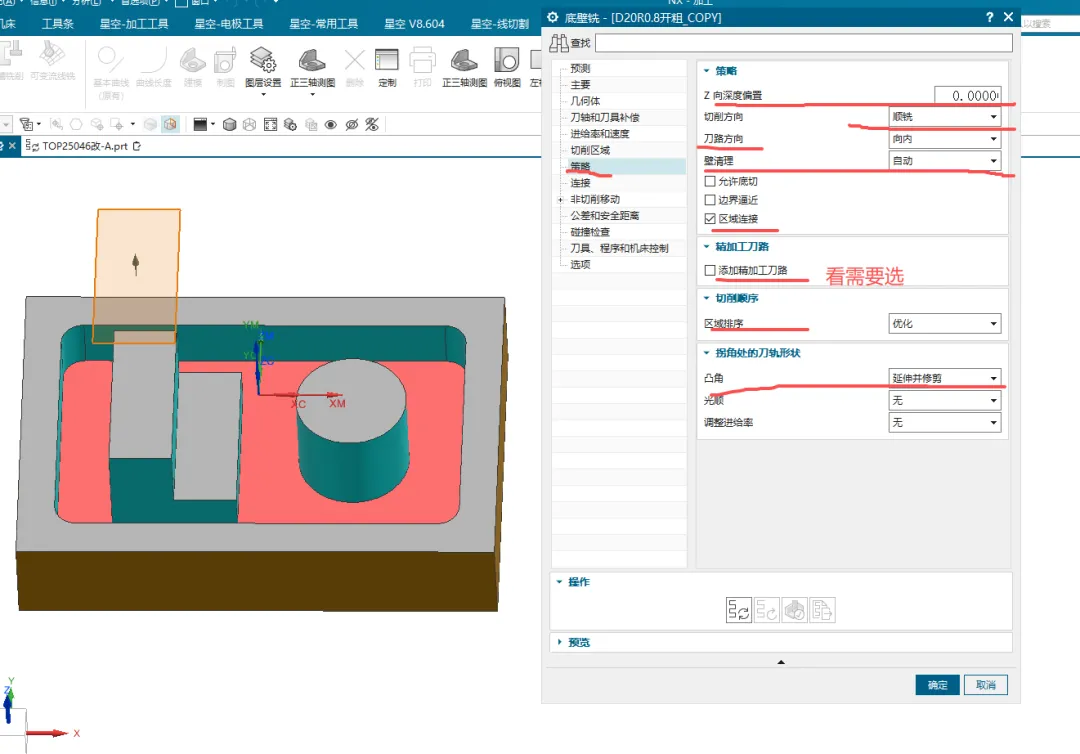

• 刀轨优化
  ：
• 启用 “区域连接（Region Connection）” 减少空走刀。
• 设置 “深度层优先” 完成单层所有区域再切下一层。

三、刀轨生成与检查

1. 生成刀轨
• 点击 “生成”，系统自动计算刀路（。
• 刀轨特征：螺旋进刀→分层往复切削→螺旋退刀。
2. 3D动态仿真
• 检查刀具是否与侧壁碰撞（重点关注倾斜5°的侧壁）。
• 确认底面余量均匀（0.3mm）。
3. 过切检查
• 启用 “过切检查（Gouge Check）”，确保无过切报警。

四、关键技巧与避坑指南

1. 深腔开粗防振

• 分层策略
  ：每刀深度不超过刀具直径的20%（φ12刀→2.4mm，案例设为0.3mm安全值，看材料硬度与切削性能）。
• 刀具悬伸
  ：悬伸长度≤4倍刀径（本例刀长75mm，悬伸15mm，满足要求）。

2. 余量控制

• 侧壁余量
  ：若后续需要精加工，开粗余量建议≥0.3mm，避免精加工余量不足。
• 底面余量
  ：与侧壁余量一致，防止精加工时刀具受力突变。

3. 进刀点优化

• 开放区域
  ：优先从型腔外部进刀，减少全刃切入冲击。
• 封闭区域
  ：螺旋进刀直径需小于型腔最小宽度（本例型腔最小宽度20mm>9.6mm，安全）。

4. 刀轨效率提升

• 步距调整
  ：粗加工步距可增至刀具直径80%（本例保守用70%保证稳定性）。
• 高速加工模式
  ：若机床支持，启用 “高速切削” 参数，减少拐角速度波动。

五、常见问题与解决

六、总结

通过本案例，您可掌握NX底壁铣开粗的核心操作：

1. 分层切削
    + 螺旋进刀 保证切削平稳性；
2. 余量预留
    + 区域连接 提升效率与安全性；
3. 动态仿真
    + 过切检查 确保程序可靠性。

实际加工前建议：

• 在机床上试切（降低至50%进给率验证）；
• 监控刀具磨损，调整参数适配实际工况。
