那么操作前，我们必须先了解下什么是CAN总线，以及总线对应的特性，才方便我们后面对它进行代码的操作。

CAN（Controller Area Network，控制器局域网）是车载总线的核心协议，也是工业控制领域的主流串行通信协议，其底层设计围绕「高实时性、高可靠性、多主站、低成本」展开，完美适配车载 ECU 多节点通信的需求。

1. CAN 协议的核心特点
1）多主站架构：网络中所有节点地位平等，任意节点均可主动发起通信，无需中心控制器。
2）非破坏性总线仲裁：通过标识符（ID）优先级解决总线冲突，高优先级报文优先发送，且冲突节点不会破坏已发送数据，大幅提升通信效率。
3）高可靠性：支持位错误检测、仲裁场检测、CRC 校验等多种错误检测机制，出错节点可自动退出总线，不影响其他节点通信。
4）实时性强：传输速率最高可达 1Mbps（车载常用 500kbps/250kbps），满足车载实时控制需求。
5）低成本：仅需CAN_H、CAN_L两根差分信号线，硬件成本低

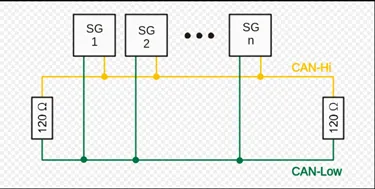

CAN总线网络主要挂在CAN_H和CAN_L，各个节点通过这两条线实现信号的串行差分传输，为了避免信号的反射和干扰，还需要在CAN_H和CAN_L之间接上120欧姆的终端电阻。

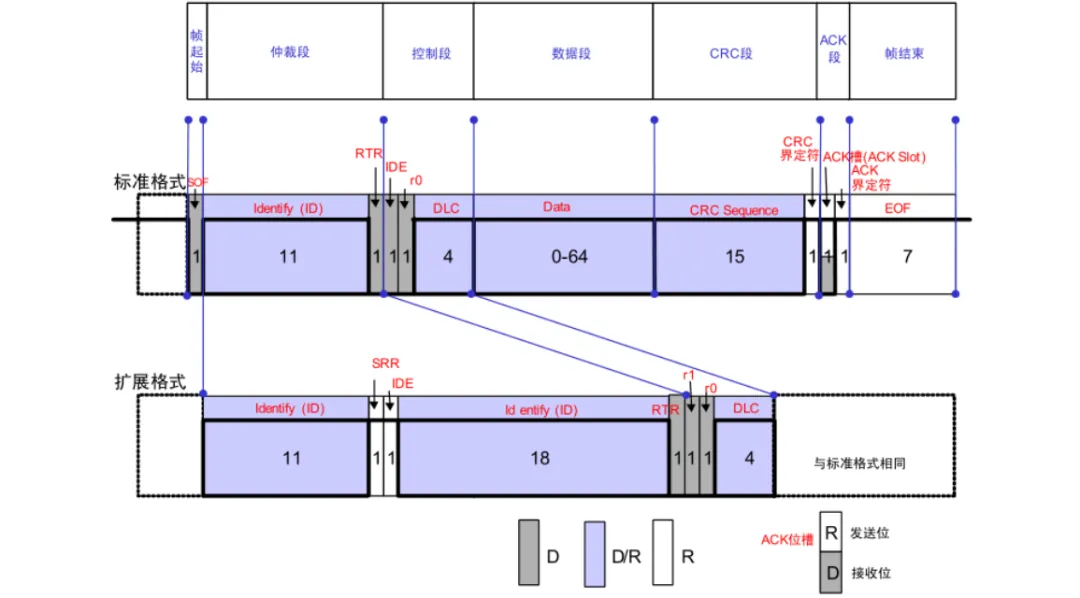

CAN数据帧详解

数据帧由7个段构成，分别是：
1）帧起始(SOF): 表示数据开始的段,0表示数据开发发送
2）仲裁段(ID): 表示该帧优先级的段( CANoe查看），ID越小优先级越高
3）控制段(DLC): 表示数据的字节数（数据长度） （CANoe查看），数值 0~8
4）数据段(DATA]:数据的内容( CANoe查看），可发送 0~8 个字节的数据
5）CRC 段:检查帧的传输错误的段，如果不正确，需要重新传输
6）ACK 段:判断数据是否被正确接收，发送方发出ACK位是1，接收方接收，ACK会0
7）帧结束（EOF）:表示数据帧结束的段

2. CAN 协议的关键参数
1. 总线  传输速率 （Bit Rate）
   1. 定义：单位时间内总线传输的比特数，决定通信实时性。
   2. 车载常用速率：
      - 500kbps：车载动力总线（如发动机、变速箱、ABS）的主流速率，实时性要求高。
      - 250kbps：车载舒适总线（如车身控制器、空调、车窗）的常用速率。
      - 125kbps：低速总线，用于对实时性要求低的场景。
   3.计算逻辑：传输速率 = 1 / 位时间，位时间由同步段、传播段、相位缓冲段 1、相位缓冲段 2组成（CAN 控制器的时间片配置）。

2. 标识符（CAN ID）
   1. 定义：CAN 帧的唯一标识，也是优先级判断的核心依据，分为标准 ID（11bit） 和扩展 ID（29bit）。
   2. 车载核心规则：
      - ID 数值越小，优先级越高（0x000 优先级最高）。
      - 车载中 CAN ID 与信号一一对应，通过 DBC 文件定义（如 ID=0x18F00400 对应电池 BMS 的电压信号）。
      - 同一总线中，CAN ID 不允许重复，否则会导致总线冲突。

3. 数据长度码（DLC）
   1. 定义：控制场中的 4bit 字段，取值 0~8，表示数据场的字节数（0=0 字节，8=8 字节）。
   2. 车载限制：CAN 数据帧的最大数据长度为 8 字节，若需传输超过 8 字节的数据，需通过帧分片（如 UDS 协议的多帧传输）实现。

4. 总线终端电阻
   - 定义：CAN 总线两端的 120Ω 电阻，物理层的核心元件。
   -核心作用：
     - 消除 CAN_H 和 CAN_L 差分信号的反射，避免信号失真。
     - 确保总线空闲时，CAN_H 和 CAN_L 的电压差稳定（隐性状态下电压差约 0V，显性状态下约 2V）。
   - 车载测试要点：若终端电阻缺失或阻值异常，会导致总线通信失败，可用万用表测量 CAN_H 和 CAN_L 之间的电阻（正常为 60Ω，两端各 120Ω 并联）。

效果展示：

1. 核心前置认知 & 技术栈选型
1.1 上位机核心功能需求
一套合格的 CAN 盒 GUI 上位机，必须包含以下核心功能，也是本次开发的核心目标，按需增减即可：
- CAN 总线参数可视化配置：波特率、CAN 通道、帧类型（标准帧 2.0A / 扩展帧 2.0B）；
- CAN 总线启停控制：一键打开 CAN、一键关闭 CAN；
- CAN 数据发送：自定义帧 ID、自定义发送数据（十六进制）、一键发送；
- CAN 数据接收：实时接收总线上的 CAN 帧，解析后可视化展示（帧 ID、数据内容、帧类型、时间戳、帧长度）；
- 数据可视化展示：清晰的收发日志区，支持清屏、自动换行、高亮显示；
- 异常处理：CAN 初始化失败、发送失败、断连等异常弹窗提示，程序不闪退；
- 核心保障：界面操作流畅，不会出现卡死、无响应。

1.2 核心技术栈选型
这是所有 GUI 上位机开发的第一铁律，也是新手最容易踩的坑，违反必卡死，请刻在心里：
1）主线程（UI线程）：只负责「界面的绘制、按钮点击、参数读取、控件刷新」，不执行任何耗时操作
2）子线程（工作线程）：独立执行「CAN 总线初始化、CAN 数据的持续收发、数据解析」所有耗时 / 阻塞操作
3）线程间通信：只能通过「信号与槽（Signal&Slot）」安全通信，子线程绝对不能直接修改 GUI 界面控件

2. 整体架构设计
采用 三层解耦架构 设计，这是工业级项目的标准设计思路，代码逻辑清晰，后期新增功能（如数据保存、滤波、批量发送）时，无需改动核心代码
第一层：UI 界面层（Pyside6）
- 负责：绘制所有可视化控件、响应用户的按钮点击事件、读取用户配置的参数（波特率、帧 ID 等）、展示 CAN 收发的数据日志、弹窗提示异常信息；
- 无任何 CAN 通信相关代码，纯界面逻辑。
第二层：CAN 通信层（核心封装，独立模块）
- 负责：封装所有 CAN 总线的核心操作 →CAN 初始化、发送单帧数据、持续接收数据、关闭 CAN 总线；
- 两种通信方案均封装为独立的函数 / 类，对外提供统一的调用接口，和UI层完全解耦；
- 所有耗时操作（接收数据）都在这里执行。
第三层：线程调度层（ QThread）
- 负责：创建独立的子线程，将「CAN 通信层」的耗时操作丢到子线程中运行；
- 通过 PySide6 的「信号与槽」机制，实现子线程→主线程的数据传递（如接收的 CAN 数据、状态信息）、主线程→子线程的指令传递（如启停 CAN、发送数据指令）；
- 核心作用：隔离 UI 和 CAN 通信，保证界面流畅。

3. 完整开发流程 + 可运行完整源码
开发说明
1. 所有代码为完整可运行版本，复制到 Python 文件中直接运行即可，无需删减；
2. 代码包含全部核心功能：参数配置、CAN 启停、数据收发、实时显示、异常处理、界面防卡死；
3. 代码中所有需要根据你的 CAN 盒修改的地方，都用 `【需修改】` 标注，共 2~3 处，零基础也能快速适配；
4. 本次采用  调用DLL库文件的模式，可以适配所有的CAN设备；
5. 硬件前提：CAN 盒已安装官方驱动、硬件接线正确（CAN_H-CAN_H，CAN_L-CAN_L，双向通信需接 120Ω 终端电阻）。

DBC 文件 是CAN 总线的标准数据库文件（CAN Database Format），是 CAN 开发的「数据字典」，本质是一个文本格式的配置文件，定义了 CAN 总线上所有报文 (Frame) 和信号 (Signal) 的解析规则。

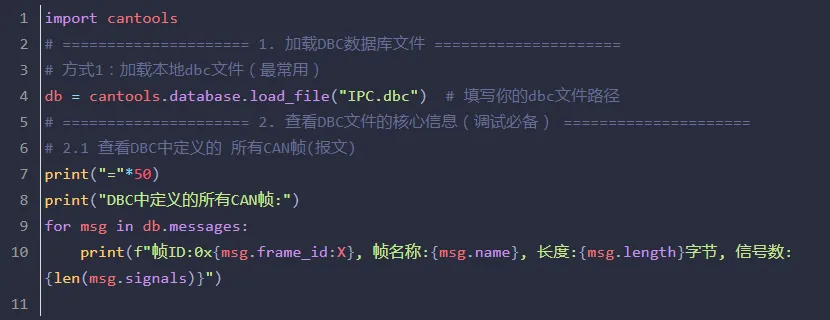

Python+`cantools`库解析 CAN 的 DBC 数据库文件 的完整方案，包含DBC 文件基础解析、原始 CAN 帧转物理信号值、物理值编码为 CAN 帧
准备你的`.dbc`数据库文件（比如`IPC.dbc`），放在 Python 脚本同目录下
核心步骤：`加载DBC文件 → 解析数据`

4. 上位机打包exe发布

开发完成后，需要将`.py`源码打包成Windows 可执行文件（exe），无需安装 Python 环境，双击即可运行，步骤如下：

打包命令（终端执行）

命令参数说明
- `-F`：打包成单个独立 exe 文件，方便分发；
- `-w`：隐藏控制台窗口，纯 GUI 运行，美观；
- `-i favicon.ico`：给 exe 文件设置图标（可选，需要提前准备.ico 格式图标）；

打包后文件位置

打包完成后，在项目目录下生成`dist`文件夹，里面的`.exe`文件就是最终的上位机程序，直接复制到任意电脑运行即可。
