【科研绘图】只用Python绘图之分组小提琴图

提供Python/Origin定制化绘图服务，支持先出样图，满意后付款

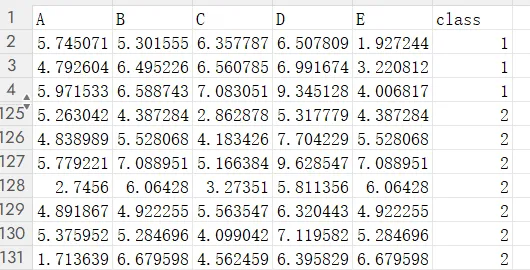

# 设置绘图风格sns.set_theme(style="whitegrid")try:    # 尝试读取 Excel 文件    df = pd.read_excel('data.xlsx', engine='openpyxl',                       sheet_name='Sheet1', header=0)    print("成功读取 Excel 文件")except Exception as e:    print(f"文件读取错误或文件不存在，使用图片中的示例数据: {e}")# 数据预处理：将宽格式转换为长格式 (Long Format) 以适应 Seaborn# id_vars 保留 'class'，其他的列 (A, B, C, D, E) 融化为 'Variable' 和 'Value'df_melted = df.melt(id_vars='class', var_name='Group', value_name='Value')# 确保 class 列是分类变量，便于绘图图例显示df_melted['class'] = df_melted['class'].astype(str)# my_palette = ["#a596ee", "#f0c2a2"]# my_palette = ["#c8627a", "#5595d1"]my_palette = ["#fdc0e1", "#71b0fd"]# my_palette = ["#8ab001", "#71b0fd"]

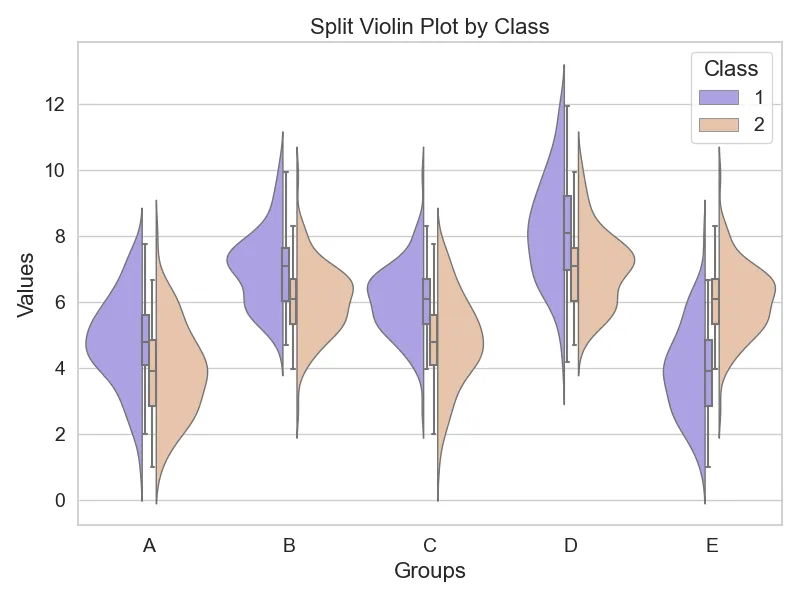

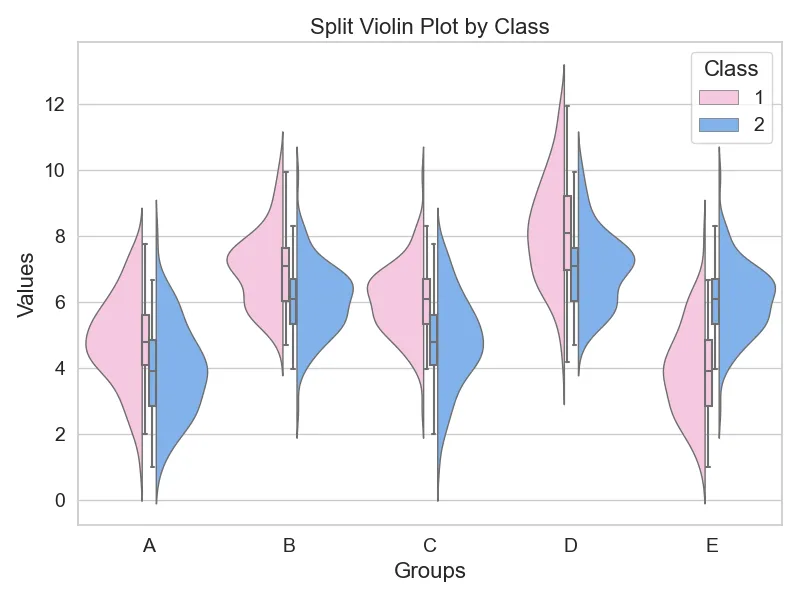

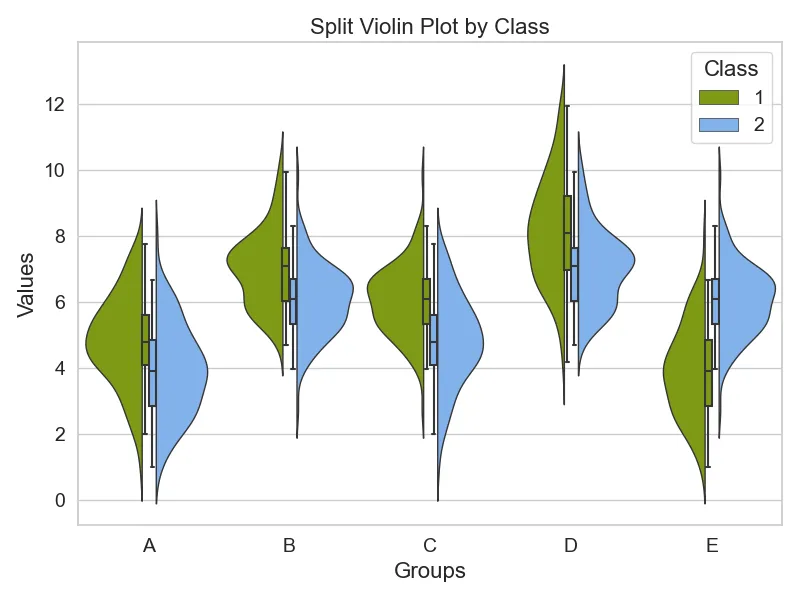

# 绘制分边小提琴图ax = sns.violinplot(data=df_melted, x='Group', y='Value', hue='class',                    split=True,                    inner=None,# "quart"                    palette=my_palette,                    width=0.8,                    linewidth=1                    )sns.boxplot(data=df_melted, x='Group', y='Value', hue='class',            width=0.1,       # 箱子宽度            dodge=True,      # 关键点：让箱子并排分开，而不是重叠            fliersize=0,     # 不显示异常值点（可选，避免图面混乱）            palette=my_palette, # 使用相同配色            ax=ax,            boxprops={'zorder': 2, 'alpha': 1}, # 设置半透明，也可以设为 'facecolor': 'white'            linewidth=1.5            )

# 清理重复的图例 (因为叠加了两次图，图例会有重复)handles, labels = ax.get_legend_handles_labels()# 只保留前一半的图例 (即小提琴的图例)n_categories = len(df_melted['class'].unique())plt.legend(handles[:n_categories], labels[:n_categories],           title='Class',           fontsize=14,          # 设置图例中标签文本(Class类别名)的大小           title_fontsize=16,    # 设置图例标题('Class')的大小           loc='upper right'     # 可选：固定图例位置          )# 设置标题和标签plt.title('Split Violin Plot by Class', fontsize=16)plt.xlabel('Groups', fontsize=16)plt.ylabel('Values', fontsize=16)# 1. 设置横轴（和纵轴）刻度字体的大小# axis='x' 仅修改横轴，labelsize 设置字号plt.tick_params(axis='x', labelsize=14)plt.tick_params(axis='y', labelsize=14)

file_path = r'F:\data.xlsx'  # 设置Excel文件路径

try:    # 尝试读取 Excel 文件    df = pd.read_excel('data.xlsx', engine='openpyxl',                       sheet_name='Sheet1', header=0)    print("成功读取 Excel 文件")except Exception as e:    print(f"文件读取错误或文件不存在，使用图片中的示例数据: {e}")# 数据预处理：将宽格式转换为长格式 (Long Format) 以适应 Seaborn# id_vars 保留 'class'，其他的列 (A, B, C, D, E) 融化为 'Variable' 和 'Value'df_melted = df.melt(id_vars='class', var_name='Group', value_name='Value')# 确保 class 列是分类变量，便于绘图图例显示df_melted['class'] = df_melted['class'].astype(str)# my_palette = ["#a596ee", "#f0c2a2"]# my_palette = ["#c8627a", "#5595d1"]my_palette = ["#fdc0e1", "#71b0fd"]# my_palette = ["#8ab001", "#71b0fd"]

# 设置标题和标签plt.title('Split Violin Plot by Class', fontsize=16)plt.xlabel('Groups', fontsize=16)plt.ylabel('Values', fontsize=16)# 1. 设置横轴（和纵轴）刻度字体的大小# axis='x' 仅修改横轴，labelsize 设置字号plt.tick_params(axis='x', labelsize=14)plt.tick_params(axis='y', labelsize=14)
