Python版 | 如何用一张图看透多变量间的“爱恨情仇”?

import pandas as pdimport numpy as npimport matplotlib.pyplot as pltimport matplotlib.gridspec as gridspecfrom matplotlib.colors import LinearSegmentedColormapfrom scipy import statsfrom scipy.interpolate import interpn# 读取数据df = pd.read_csv("dkey_data_sampled.csv")

# 绘制密度散点图def density_scatter (X,                     Y,                     xlim=[None,None],                     ylim=[None,None],                     bins=20,                     density=False,                     sort=True,                     cbar=True,                     cmap=None,                     s=3,                     xlabel=None,                     ylabel=None,                     title=None,                     fig_width=4,                     fig_height=3,                     ax=None,                     save=False,                     save_path='./',                     show=True,                     note='',                     **kwargs):    # 如果没有传入坐标轴对象，则创建新的图形和坐标轴    if ax == None:        fig, ax = plt.subplots(nrows=1,                               ncols=1,                               figsize=(fig_width, fig_height))        make_fig = True    # 标记为新创建的图形    else:        make_fig = False   # 标记为使用传入的坐标轴    # 过滤数据：去除NaN值和超出限制范围的数据点    newX, newY = [], []    for x, y in zip(X, Y):        if np.isnan(x) or np.isnan(y):          # 跳过包含NaN的数据点            continue        if xlim[0] != None and x < xlim[0]:     # 跳过小于x下限的数据            continue        if xlim[1] != None and x > xlim[1]:     # 跳过大于x上限的数据            continue        if ylim[0] != None and y < ylim[0]:     # 跳过小于y下限的数据            continue        if ylim[1] != None and y > ylim[1]:     # 跳过大于y上限的数据            continue        newX.append(x)    # 添加有效x值        newY.append(y)    # 添加有效y值    # 更新数据为过滤后的结果    X, Y = newX, newY    del newX   # 删除临时变量释放内存    del newY   # 删除临时变量释放内存    # 如果没有指定颜色映射，则创建自定义的颜色映射    if cmap == None:        # "jet-like" colormap with white background        pastel_jet = LinearSegmentedColormap.from_list('white_viridis',                                                       [(0, '#ffffff'),                                                        (0.03, 'tab:cyan'),                                                        (0.1, 'tab:blue'),                                                        (0.3, 'tab:green'),                                                        (0.5, 'yellow'),                                                        (0.7, 'tab:orange'),                                                        (0.9, 'tab:red'),                                                        (1, 'darkred')],                                                       N=256)        cmap = pastel_jet   # 使用自定义颜色映射    # 创建2D直方图来计算数据点的密度分布    data, X_e, Y_e = np.histogram2d(X,                                    Y,                                    bins = bins,      # 直方图的分箱数量                                    density=density)  # 是否归一化为概率密度    # interpolate the 2d histogram to a continuous density function    # 对2D直方图进行插值，得到连续的密度函数    Z = interpn((0.5*(X_e[1:]+X_e[:-1]),    # x方向的网格中心点                 0.5*(Y_e[1:]+Y_e[:-1])),   # y方向的网格中心点                data,                       # 直方图数据                np.vstack([X, Y]).T,        # 数据点的坐标，转置为(n,2)形状                method = "splinef2d",       # 使用样条插值方法                bounds_error = False)       # 边界外的点返回NaN而不报错    # convert nan to zero    # 将插值结果中的NaN值转换为0.0    Z[np.where(np.isnan(Z))] = 0.0    # sort the points by density, so that the densest points are plotted last    # 按密度值排序，使得密度最低的点先绘制，密度最高的点最后绘制（避免遮挡）    if sort :        idx = Z.argsort()    # 获取按密度升序排列的索引        X, Y, Z = np.asarray(X)[idx], np.asarray(Y)[idx], Z[idx]    # 按密度排序所有数据    # 绘制散点图，颜色表示密度    img = ax.scatter(X,                     Y,                     c=Z,          # 颜色值基于密度                     s=s,          # 点的大小                     cmap=cmap,    # 颜色映射                     **kwargs)     # 其他可选参数    # 设置坐标轴范围    ax.set_xlim(xlim)    ax.set_ylim(ylim)    # 添加坐标轴标签（如果指定）    if xlabel:        ax.set_xlabel(xlabel)    if ylabel:        ax.set_ylabel(ylabel)    if title:        ax.set_title(title)    # 添加颜色条（如果启用）    if cbar:        cbar = plt.colorbar(img)           # 创建颜色条        cbar.ax.tick_params(labelsize=5)   # 设置颜色条刻度标签的大小    # 如果图形是新创建的，处理保存和显示逻辑    if make_fig:        if save:     # 如果需要保存图形            plt.savefig(save_path + 'DensityScatter_' + note + '.png',                        format='png',                        dpi=300,                        bbox_inches='tight')    # 紧凑布局        if show:     # 如果需要显示图形            plt.tight_layout()    # 自动调整子图参数            plt.show()            # 显示图形        plt.close()               # 关闭图形释放内存    # 返回坐标轴对象    return ax# 绘制相关性矩阵图def plot_corr_matrix(id_data,                     id_label=None,                     ids=None,                     xlim=[None, None],                     ylim=[None, None],                     pair_corr=None,                     corr='Spearman',                     fig_scale=1,                     cell_size=1,                     label_color='black',                     text_color='black',                     scatter_style='dot',                     ms=1,                     mfc='k',                     mec='k',                     alpha=0.5,                     bins=20,                     xscale='linear',                     yscale='linear',                     basex=None,                     basey=None,                     cbar=True,                     cmap='Reds',                     vmin=0.1,                     vmax=0.9,                     save=False,                     save_path='./',                     save_type='png',                     show=True,                     title=None,                     cbar_label=None,                     note=''):    # 如果未指定ids，则使用id_data的所有键并排序    if ids is None:        ids = sorted(id_data.keys())    # 如果未指定id_label，则创建默认标签（将id转为字符串）    if id_label is None:        id_label = {id: str(id) for id in ids}    # 获取数据数量（即要绘制的变量个数）    data_num = len(ids)    # ---- 计算图形尺寸 ----    # 计算每个单元格的宽度和高度（基于缩放因子）    cell_width = cell_size * fig_scale    cell_height = cell_size * fig_scale    # 设置图形边距    left = 0.1 * fig_scale    right = 0.1 * fig_scale    bottom = 0.1 * fig_scale    top = 0.1 * fig_scale    wspace = 0.2 * fig_scale    hspace = 0.2 * fig_scale    # 如果需要颜色条，增加右侧边距    if cbar:        right += wspace + 0.3 * cell_size * fig_scale    # 如果需要标题，增加顶部边距    if title is not None:        top += hspace + 0.3 * cell_size * fig_scale    # 设置网格的行列数（N x N 矩阵）    nrows = data_num    ncols = data_num    # 计算总图形宽度和高度    fig_width = cell_width * ncols + wspace * (ncols - 1) + left + right    fig_height = cell_height * nrows + hspace * (nrows - 1) + top + bottom    # 创建图形和子图网格    fig, axes = plt.subplots(nrows=nrows,                             ncols=ncols,                             figsize=(fig_width, fig_height))    # 调整子图布局参数    fig.subplots_adjust(left=left / fig_width,                        bottom=bottom / fig_height,                        right=1.0 - right / fig_width,                        top=1.0 - top / fig_height,                        wspace=wspace / cell_width,                        hspace=hspace / cell_height)    # 初始化img变量（用于颜色条）    img = None    # 遍历所有子图位置    for i in range(data_num):        for j in range(data_num):            # 获取当前单元格对应的两个ID和数据            id1, id2 = ids[i], ids[j]            data1, data2 = id_data[id1], id_data[id2]            label1, label2 = id_label[id1], id_label[id2]            # 获取当前坐标轴对象            ax = axes[i, j]            # 下三角区域（i > j）：绘图            if i > j:                # 点状散点图样式                if scatter_style == 'dot':                    ax.plot(data1, data2, 'k.',                            ms=ms, mfc=mfc, mec=mec, alpha=alpha)                # 二维直方图样式                elif scatter_style == 'histogram':                    ax.hist2d(data1, data2,                              range=[xlim, ylim],                              bins=bins)                # 密度散点图样式                elif scatter_style == 'density':                    density_scatter(data1, data2,                                    cbar=False,                                    xlim=xlim,                                    ylim=ylim,                                    ax=ax)                # 设置坐标轴范围                ax.set_xlim(xlim)                ax.set_ylim(ylim)                # 设置x轴刻度类型                if xscale == 'log':                    if basex is None:                        ax.set_xscale('log')                    else:                        ax.set_xscale('log', base=basex)                else:                    ax.set_xscale(xscale)                # 设置y轴刻度类型                if yscale == 'log':                    if basey is None:                        ax.set_yscale('log')                    else:                        ax.set_yscale('log', base=basey)                else:                    ax.set_yscale(yscale)                # 调整刻度标签显示：只显示最左边和最下边的标签                if j > 0 and i < data_num - 1:                    ax.tick_params(axis='both', labelbottom=False, labelleft=False)                if j == 0 and i < data_num - 1:                    ax.tick_params(axis='x', labelbottom=False)                if j > 0 and i == data_num - 1:                    ax.tick_params(axis='y', labelleft=False)            # 对角线区域（i == j）：显示变量标签            elif i == j:                ax.text(4.5, 4.5, label1,                        color=label_color,                        ha="center",                        va="center",                        fontsize=10,                        weight='bold')                ax.set_xlim([0, 9])                ax.set_ylim([0, 9])                ax.set_axis_off()    # 隐藏坐标轴            # 上三角区域（i < j）：显示相关系数            else:                if pair_corr is None:                    if corr == 'Spearman':                        value = stats.spearmanr(data1, data2,                                                nan_policy='omit')[0]                    elif corr == 'Pearson':                        value = stats.pearsonr(data1, data2)[0]                else:                    value = pair_corr[(id1, id2)]                # 创建10x10矩阵（用于显示颜色块）                matrix = np.full((10, 10), value)                img = ax.imshow(matrix,                                cmap=cmap,                                vmin=vmin,                                vmax=vmax,                                origin='lower')                # 在颜色块上显示相关系数值                ax.text(4.5, 4.5, str(round(value, 2)),                        ha="center",                        va="center",                        fontsize=10,                        color=text_color,                        weight='bold')                # 设置显示范围并隐藏所有刻度                ax.set_xlim([0, 9])                ax.set_ylim([0, 9])                ax.tick_params(axis='both',                               bottom=False, top=False,                               left=False, right=False,                               labelbottom=False,                               labelleft=False)    # ---- colorbar ----    if cbar and img is not None:         # 创建网格布局来放置颜色条        gs = gridspec.GridSpec(nrows=3,                               ncols=2,                               width_ratios=[1.0 - 0.5 * right / fig_width,                                             0.5 * right / fig_width],                               height_ratios=[0.1, 2, 1],                               left=left / fig_width,                               bottom=bottom / fig_height,                               right=1.0 - left / fig_width,                               top=1.0 - top / fig_height)        # 创建颜色条坐标轴        cax = fig.add_subplot(gs[1, 1])        cb = fig.colorbar(img, cax=cax)        # 设置颜色条标签        if cbar_label is None:            cbar_label = corr + ' correlation'        cax.set_ylabel(cbar_label,                       rotation=-90,                       va="bottom",                       fontsize=10)    # 图片标题    if title is not None:        # 创建网格布局来放置标题        gs = gridspec.GridSpec(nrows=2,                               ncols=1,                               height_ratios=[top / fig_height,                                              1.0 - top / fig_height])        tax = fig.add_subplot(gs[0, 0])        tax.text(0, 0, title,                 ha="center",                 va="center",                 fontsize=20)        tax.set_axis_off()    # 保存图形    if save:        fname = save_path + f"Corr_matrix_{note}.{save_type}"        plt.savefig(fname, dpi=1000, bbox_inches='tight')    # 显示图形    if show:        plt.show()    # 关闭图形    plt.close()

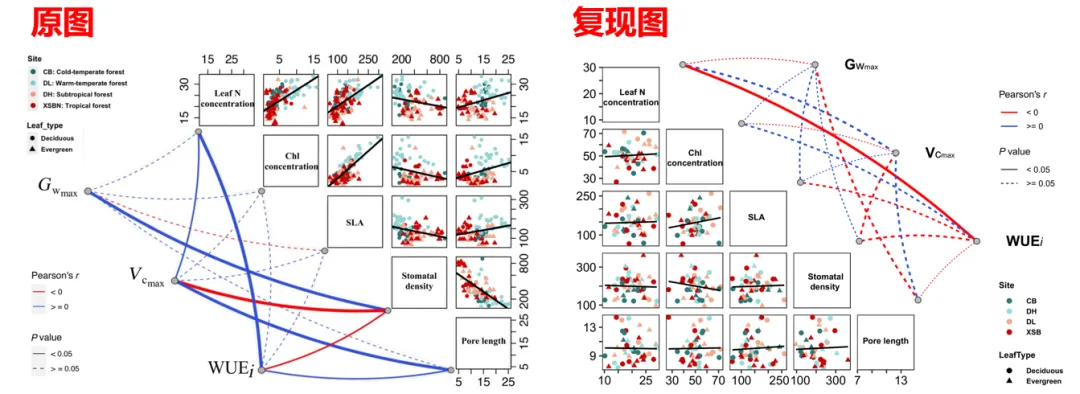

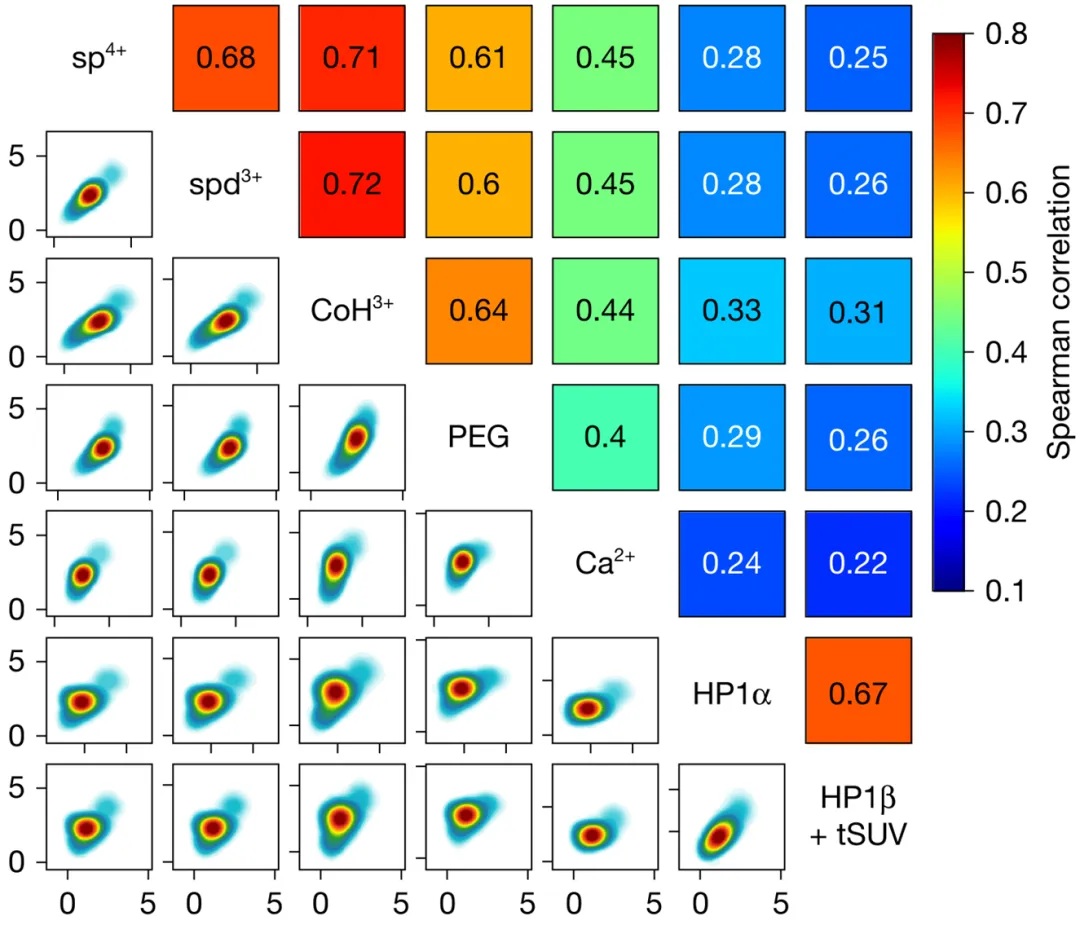

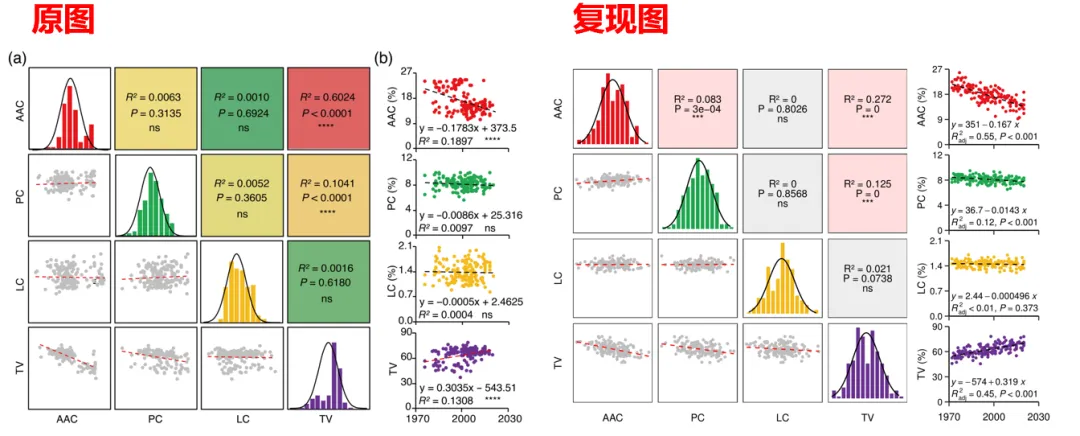

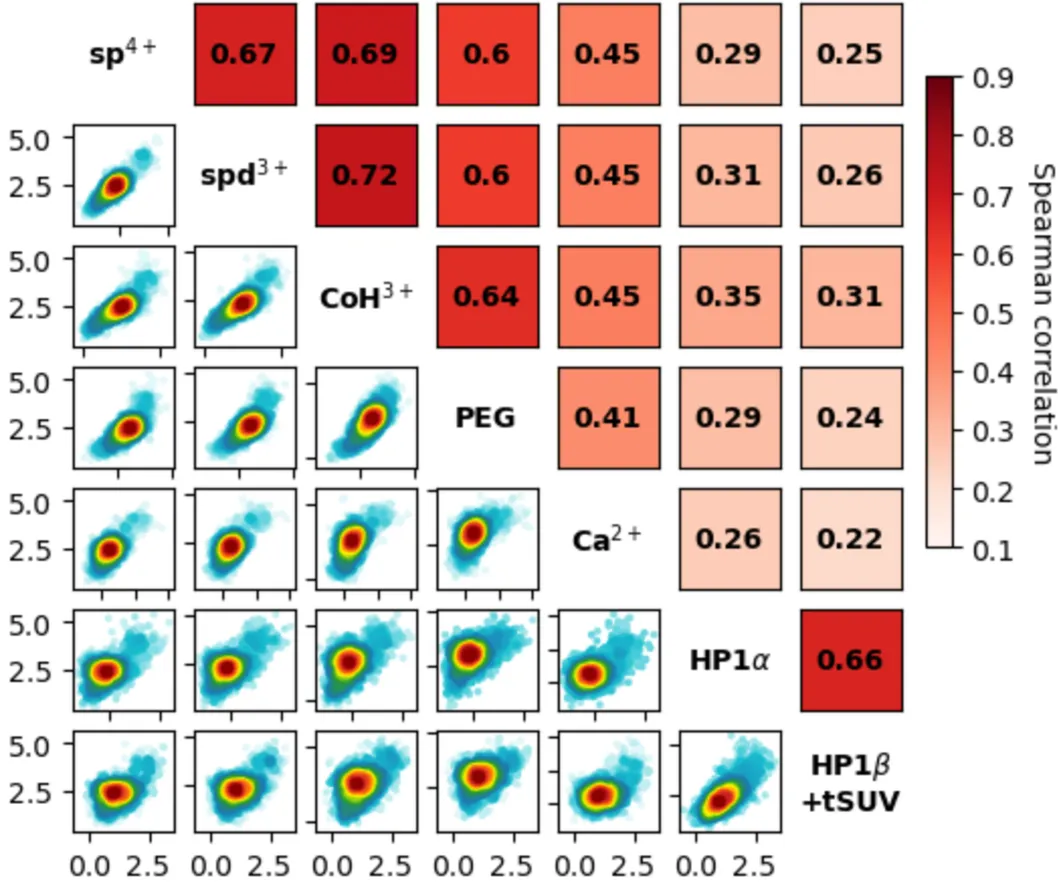

plot_corr_matrix(    dkey_data,    dkey_label,    ids=dkey_list,    scatter_style='density',    cmap='jet',    fig_scale=0.5,    vmin=0.1,    vmax=0.8,    cbar=True,    save_path='./',    save_type='png',    save=True)

plot_corr_matrix(dkey_data,                 dkey_label,                 ids = dkey_list,                 scatter_style='density',                 fig_scale=0.5,                 cbar=True,                 save_path='./',                 save=True)
