在数控车削中，极坐标编程是应对“带角度/圆形轮廓”的高效利器！它能替代复杂的直角坐标（X轴径向、Z轴轴向）计算，让四边形、多边形等轮廓的编程更简单。今天我们就拆解「极坐标车四边形」的程序，从原理到代码，手把手教会你～
为什么用极坐标车四边形？
传统车削依赖 直角坐标（X轴径向、Z轴轴向），但加工“四边形”这类带角度的轮廓时，需频繁计算X与Y的联动关系（Y轴对应端面径向）。而极坐标的核心逻辑是：用 C轴（旋转轴）的角度 替代 Y轴的线性位移，把“X - Y平面”转化为“X - C角度”的联动，大幅减少三角函数计算，降低编程难度！

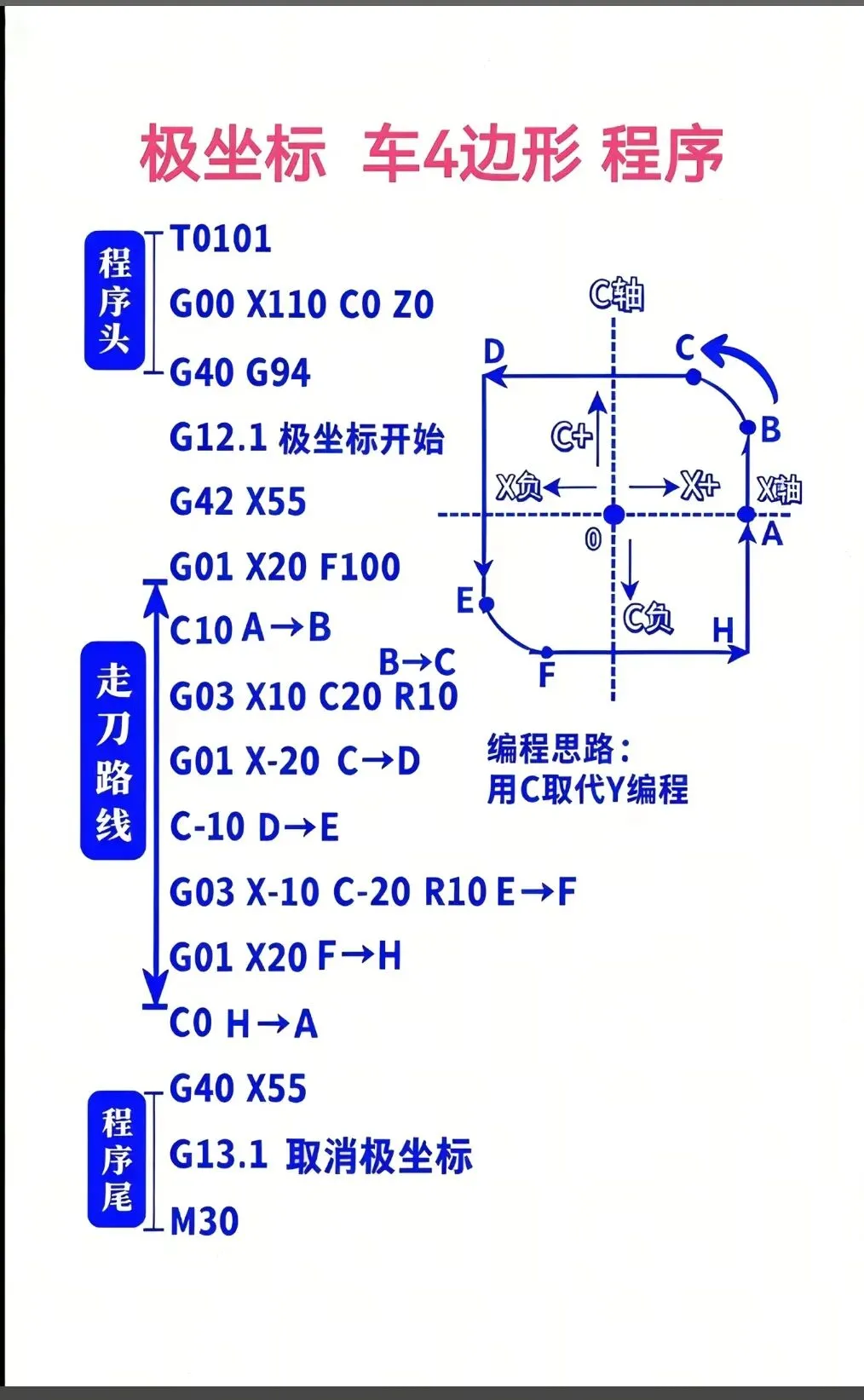

程序逐段拆解（结合走刀路线图）
程序结构分 “程序头→走刀路线→程序尾”，每一步对应图中A→B→C→D→E→F→H→A的轮廓，我们逐行解析：
1. 程序头：初始化与模式开启
T0101 ; 换1号刀，调用1号刀具补偿（刀尖半径、长度补偿）
G00 X110 Z0 ; 快速移动到起刀点（X110为安全距离，Z0为对刀基准点）
G40 G94 ; 取消刀尖半径补偿（G40）；进给方式设为“每分钟进给”（G94）
G12.1 极坐标开始 ; 开启极坐标模式（关键！让C轴与X轴联动，替代Y轴功能）
G42 X55 ; 刀尖半径右补偿（G42），X向接近工件至X55（预留加工余量）
- 刀补逻辑：G42需在切入工件前激活，确保刀尖圆弧补偿生效；G40则在切出后取消，避免过切。
- 极坐标开启：
"G12.1" 是发那科系统指令（西门子等系统逻辑类似，指令格式有差异），作用是让C轴参与X轴的联动运算，实现“X - C”替代“X - Y”。
2. 走刀路线：从A→B→C→D→E→F→H→A
走刀路线的核心是 “用C轴角度替代Y轴位移”，我们逐句拆解动作与逻辑：
G01 X20 F100 ; 直线插补到X20（对应图中A点，Z轴因G00已到Z0，默认Z不变；F100为进给速度）
C10 A→B ; C轴正转10°（极坐标下，C轴角度对应Y轴正向位移，实现A到B的倾斜运动）
G03 X10 C20 R10 ; 逆时针圆弧插补：X到10，C轴转20°，圆弧半径R10（B→C段，圆弧过渡连接）
G01 X-20 C→D ; 直线插补到X-20（D点），C轴同步转动（保证X - C联动，维持轮廓精度）
C-10 D→E ; C轴反转10°（回到类似A点的角度，实现D→E的垂直运动）
G03 X-10 C-20 R10 ; 逆时针圆弧插补：X到-10，C轴转-20°，R10（E→F段，圆弧过渡连接）
G01 X20 F→H ; 直线插补到X20（H点），C轴同步转动
C0 H→A ; C轴回到0°，回到A点初始角度，完成闭合轮廓
- 圆弧指令
"G03 X__ C__ R__"：X是终点径向坐标，C是C轴终点角度，R是圆弧半径。注意R的正负：发那科系统中，R为正表示“小圆弧”（圆心角＜180°），R为负表示“大圆弧”（圆心角＞180°），需根据实际轮廓判断。
- C轴方向：“C +”通常对应 绕Z轴负方向看顺时针（不同机床可能有差异，需试切验证），编程时要结合图形角度调整。
3. 程序尾：退刀与模式关闭
G40 X55 ; 取消刀尖半径补偿（G40），同时X向退到X55（安全距离，避免刀具碰撞）
G13.1 取消极坐标 ; 关闭极坐标模式（G13.1是发那科对应G12.1关闭指令）
M30 ; 程序结束，主轴停止、系统复位
- 退刀逻辑：G40必须在非切削状态下执行（先X退到安全距离，再取消刀补），否则可能因刀尖半径补偿未解除导致过切。
编程思路：“用C取代Y”的本质
传统车削加工Y轴位移时，需手动计算
"Y = X × tan(θ)"（θ为角度），公式繁琐且易出错。而极坐标编程直接用 “C轴角度” 对应Y轴的线性运动，把“X - Y”的二维三角函数计算，简化为“X - C”的单轴联动控制——只需关注“X到多少、C转多少”，无需手动算角度对应的线性位移！
比如图中A→B段，Y轴位移由C轴转10°替代，编程时仅写
"C10 A→B"，机床自动联动X和C轴完成运动，效率直接翻倍！
极坐标编程不是“高深技巧”，而是简化复杂轮廓的实用工具！除了车削四边形，它还能用于：
- 铣削中的圆形/环形槽加工；
- 车铣复合的多轴极坐标联动（如叶轮、凸轮轮廓）；
- 任何“X - Y需转化为X - C/Z - C”的场景（如斜面、锥面带角度加工）。
新手练习建议：先在仿真软件（如斯沃、Vericut）上模拟此程序，观察X、C轴的联动轨迹；再结合实际机床验证刀补生效时机、极坐标开启/关闭顺序，掌握后再进行实战！
数控的世界，“思路对了，编程就简单了”～ 极坐标编程让复杂变简单，快动手试试吧！
