车轮上的Linux:揭秘车载Camera驱动开发的核心技术与框架终结篇-V4L2 async机制

在 Linux Camera 子系统中，V4L2 async framework 是构建复杂媒体管线（sensor → CSI → ISP → video node）的关键机制。它的存在并不是为了“优雅”，而是为了解决一个非常现实的问题：

 摄像头各组件的 probe 顺序不可控，但它们之间存在明确依赖关系。

本文从设计动机、核心结构、匹配机制、时序流程、多 ISP 扩展到常见陷阱，系统解析 V4L2 async 机制。

一、为什么需要 async？

在典型 SoC Camera 架构中：

Sensor (I2C)     ↓CSI Controller (platform)     ↓ISP (platform)     ↓Video Node (/dev/videoX)

特点：

•  Sensor 在 I2C bus 上

•  CSI/ISP 是 platform device

•  Probe 顺序不确定

•  设备之间通过 DT graph 建立连接

如果使用传统强依赖方式：

csi_probe() {    find_sensor();    if (!sensor)        return -EPROBE_DEFER;}

系统会出现：

•  probe defer 风暴

“Probe defer 风暴”是 Linux 内核驱动开发中的一个专业术语，特指系统启动时，大量设备驱动因依赖资源未就绪而反复触发“延迟探测”，导致启动过程严重延迟甚至卡死的异常状态。

•  初始化时序不可预测

•  复杂拓扑难以维护

因此引入 async 机制。

二、async 的核心目标

V4L2 async 解决的是：

1. 子设备与 bridge 解耦

2. 允许独立 probe

3. 基于 firmware graph 匹配

4. 延迟 media device 注册

5. 保证 pipeline 完整后再对用户空间可见

换句话说：

 async 是一个基于 DT graph 的延迟绑定框架。

三、核心角色模型

async 架构中有两个角色：

1️. Bridge Driver

通常是：

•  CSI driver

•  ISP driver

•  Camera host driver

职责：

•  注册 async notifier

•  声明自己需要哪些 subdev

•  等待匹配完成

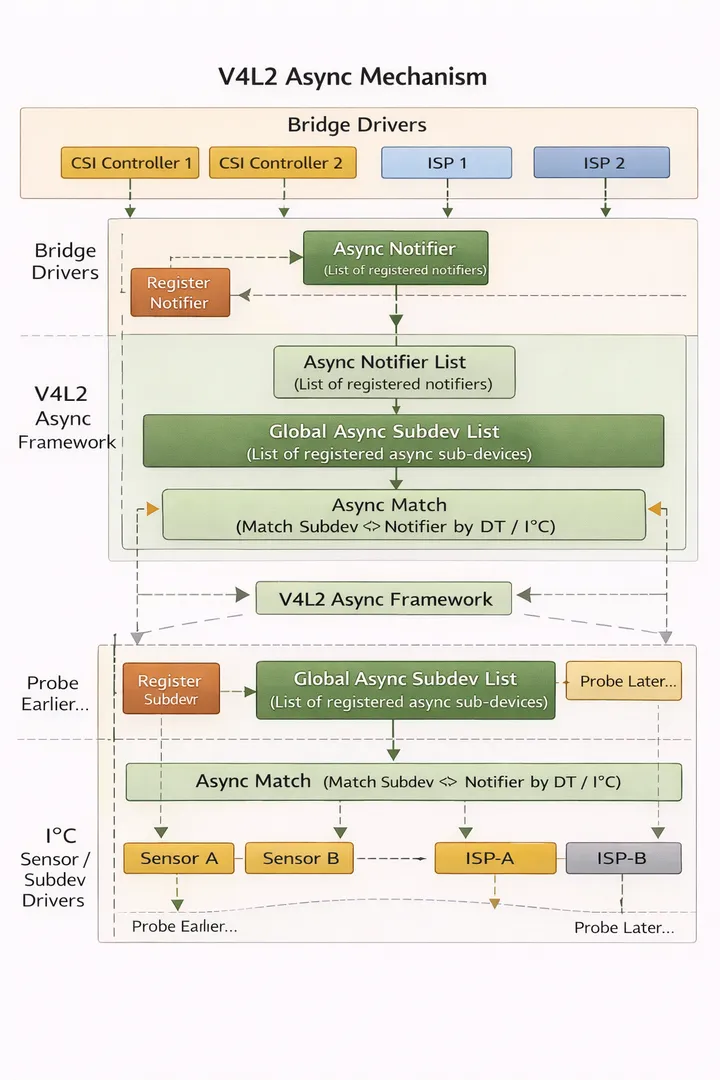

V4L2 async ISP

2️. Sub-device Driver

通常是：

•  I2C sensor

•  外部 ISP

•  HDMI receiver 等

职责：

• 注册 async subdev

• 等待 bridge 匹配

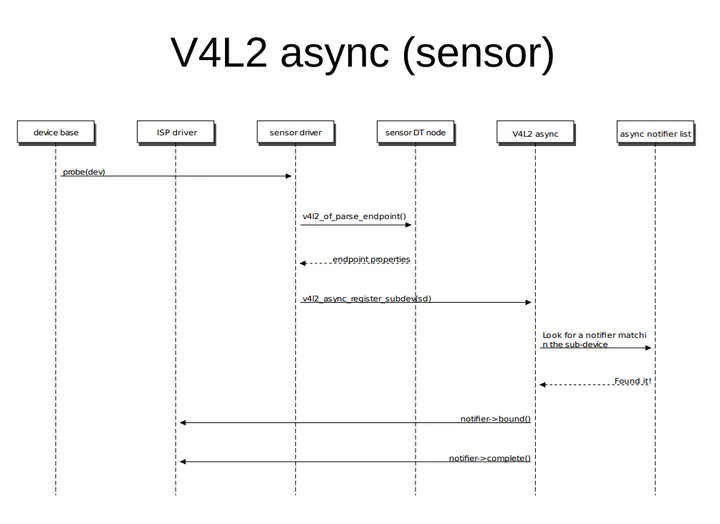

V4L2 async ISP subdev

四、核心数据结构

关键结构体：

struct v4l2_async_notifierstruct v4l2_async_connectionstruct v4l2_subdev

内部机制维护：

• global_subdev_list

所有异步注册的摄像头传感器、控制器等子设备。

• notifier_list

各个视频设备（如ISP、桥接芯片）对应的通知器。

每个 notifier 包含：

•  waiting_list（未匹配）:等待匹配并初始化的组件

•  done_list（已匹配）:已成功匹配并初始化的组件

• 匹配流程：当摄像头传感器注册时，如果没有找到对应的主设备，就进入等待列表。主设备（如ISP驱动）注册时，会查找匹配的传感器并完成绑定。

五、匹配依据：Firmware Graph

async 不靠设备名字匹配，而是基于：

•  Device Tree：基于设备树节点路径或compatible字符串；

•  fwnode_handle：实现跨平台兼容，一处理DT和ACPI等固件接口；

•  endpoint / remote-endpoint：基于数据流端点连接关系；

这使得 async 天然支持 graph 结构。

六、完整时序流程

阶段 1：Bridge probe

v4l2_async_notifier_init()v4l2_async_notifier_add_fwnode_remote_subdev()v4l2_async_notifier_register()

此时 bridge 进入等待状态。

阶段 2：Subdev probe

v4l2_async_register_subdev()

subdev 加入 global async list。

阶段 3：匹配

async 框架自动：

• 遍历 notifier

•  根据 fwnode 匹配

•  调用 notifier->bound()

阶段 4：complete()

当 notifier 的 waiting_list 清空：

notifier->complete()

通常在这里：

•  创建 media links

•  注册 video device

•  调用 media_device_register()

关键点：

 /dev/videoX 通常在 complete() 之后才出现。

七、延迟注册的意义

为什么不在 probe 里注册 video node？

因为：

•  pipeline 未构建完成

•  entity/link 尚未建立

•  subdev format 未确定

async 的设计原则：

对用户空间可见的 media device 必须是“完整可用”的。

八、多 ISP / Multi-Sensor 场景

复杂 SoC 可能存在：

Sensor0 → CSI0 → ISP0 Sensor1 → CSI1 → ISP1 Sensor2 → CSI0 → ISP0

此时：

•  每个 ISP 有独立 notifier

•  每个 notifier 只匹配属于自己的 subdev

•  subdev 只能被绑定一次

•  支持多级 bridge（CSI 也可为 bridge）

async 允许：

•  多 notifier 共存

•  多 pipeline 并行完成

•  graph 拓扑自然表达

九、常见问题

1️. notifier 永远不 complete

原因：

•  某 subdev 未调用 v4l2_async_register_subdev()

•  DT endpoint 写错

2️. 双重绑定

一个 subdev 只能属于一个 notifier。

DT graph 必须唯一。

3️. video device 不出现

通常：

• video_register_device() 放错位置

•  complete() 未执行

十、async 不负责什么？

它不负责：

1.  runtime 路由

2.  buffer 管理

3.  stream 控制

4.  format 协商

5.  power 管理

这些属于：

1.media controller

2. vb2

3. pipeline start/stop

4.  pipeline start/stop

5.  runtime PM （运行时电源管理）

async 只负责：

设备生命周期同步

十一、机制本质总结

可以用一句话概括：

 V4L2 async 是一个基于 firmware graph 的设备级延迟绑定框架，用于在 probe 顺序不确定的情况下构建完整的 media pipeline，并在所有组件就绪后才向用户空间暴露设备节点。

再压缩成三个关键词：

• 解耦

•  延迟

•  匹配

结语

如果把 Camera 子系统比作一条生产线：

•  Device Tree 描述“工厂布局”

•  async 负责“员工到齐”

•  Media Controller 负责“流水线连接”

•  V4L2 负责“对外出货”

•  vb2 负责“仓储运输”

async 是确保整条线能够顺利启动的前置条件。

V4L2 async workflow

至此，《车轮上的Linux：揭秘车载Camera驱动开发的核心技术与框架》，都介绍完了。

后续，我们会介绍下《车轮上的Autosar：深度解析车载Camera栈的实现原理与集成》，请持续关注。
