AI For CFD实战!python物理信息神经网络PINN打通AI仿真任督二脉
点击文尾阅读原文观看 作者| 梁松月 仿真秀优秀讲师 首发| 仿真秀APP 当 AI For Science 的浪潮席卷工业研发领域，AI For CAE正成为高端制造智能化升级的核心赛道，从航空航天的飞行器设计到新能源的流体机械研发，人工智能与仿真技术的深度融合，正在打破传统数值计算的技术瓶颈，重构工业仿真的效率与精度边界。 作为 CAE 领域的核心分支，计算流体动力学（CFD）是翼型流场设计的关键技术，却长期受困于网格依赖、计算低效、复杂场景难收敛的行业痛点，成为制约气动研发效率的关键因素。而物理信息神经网络（PINN）的出现，凭借物理定律嵌入、摆脱数据依赖的核心优势，为 CFD 技术的创新突破提供了全新思路，尤其是将工业级 CFD 仿真软件 STAR-CCM + 与 Python 开发的 PINN 模型深度融合，更是构建了 “传统仿真取数 —AI 模型预测” 的翼型流场计算新范式。 本文将从 PINN 的技术内核出发，全流程拆解 STAR-CCM + 与 Python-PINN 的融合实操方法，通过实战对比验证其工程价值，为 CFD 工程师与科研人员打造从理论到实操的完整参考体系。 01 PINN：翼型流场计算的CFD创新突破 在航空航天、新能源等高端制造领域，翼型流场计算是飞行器设计、流体机械研发的核心环节，计算流体动力学（CFD）则是实现这一环节的关键技术。然而，传统CFD技术在翼型流场计算中长期面临“网格依赖、计算低效、复杂场景难收敛”的行业痛点，工程师往往需要耗费数天甚至数周进行网格划分与参数调试，却仍难以在精度与效率之间找到平衡。随着AI for Science的飞速发展，物理信息神经网络（PINN）凭借“嵌入物理定律、摆脱数据依赖”的核心优势，成为打破CFD发展瓶颈的关键技术。而将工业级CFD仿真软件STAR-CCM+与Python开发的PINN模型深度融合，更是构建了“传统仿真获取高保真数据—AI模型实现高效预测”的翼型流场计算新范式。本文将从PINN的技术优势出发，全流程拆解STAR-CCM+与Python-PINN的融合实操方法，通过实战对比验证其工程价值，为CFD工程师与科研人员提供从理论到实操的完整参考。

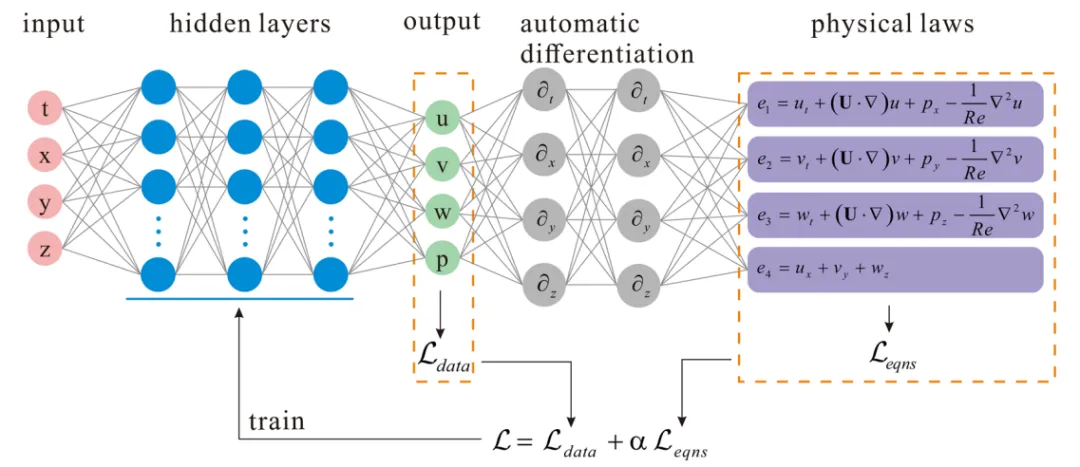

02 PINN成为翼型流场计算破局者的核心逻辑 传统CFD技术之所以在翼型流场计算中陷入发展困局，其核心在于技术原理的先天限制。目前主流的CFD方法均依赖有限体积法、有限元法求解流体力学的偏微分方程（PDEs），而这类方法的计算精度完全由网格质量决定——想要提升流场预测精度，就必须划分更密集的网格，而网格密度的提升不仅会大幅增加前期划分的工作量，更会让后续的仿真求解陷入“计算量指数级增长”的困境。对于高雷诺数、复杂翼型这类工程常见的复杂工况，传统CFD还极易出现收敛困难的问题，即便投入大量计算资源，也难以得到可靠的流场数据。此外，传统CFD的迭代优化成本极高，翼型设计的微小调整，都意味着需要重新划分网格、重复仿真计算，让研发周期大幅拉长。 物理信息神经网络（PINN）的出现，从根本上改变了流场计算的底层逻辑，使其成为CFD技术的天然“破局者”。PINN的核心创新，是将流体力学的核心物理定律（如翼型流场计算中的欧拉方程）作为正则化项，直接嵌入神经网络的训练过程，通过损失函数的约束，强制模型的输出结果严格服从物理规律。这种“物理驱动”的建模模式，让PINN摆脱了传统机器学习“数据驱动”的局限，无需海量标注数据就能实现高精度的流场预测。PINN实现了计算效率的质的提升，训练完成的PINN模型在翼型流场预测中，速度比传统CFD快一个数量级，即便面对多次迭代的翼型优化设计，也能通过快速预测大幅缩短研发周期。PINN能完美适配复杂流场场景，对于传统CFD难以收敛的高雷诺数、复杂翼型流场，PINN通过物理定律的硬约束实现稳定预测，甚至能捕捉到传统仿真难以发现的流体奇点等细节特征。 与其他人工智能模型不同，PINN并非难以理解的“黑箱模型”，其底层逻辑具有高度的可解释性。工程师能够清晰拆解欧拉方程等物理定律如何与神经网络的结构、损失函数相结合，理解每一步训练的物理意义，而这种可解释性正是PINN能够落地工程实践的核心前提，让AI+CFD的融合不再是纸上谈兵，而是能真正应用于翼型流场计算的实际工程场景。
03 STAR-CCM+与Python-PINN融合的全流程实操 STAR-CCM+作为工业级的CFD仿真软件，具备高精度、高可靠性的流场仿真能力，是获取翼型流场高保真数据的核心工具；而Python凭借丰富的深度学习库、灵活的代码开发能力，成为PINN模型构建与训练的最佳选择。将二者深度融合，构建“STAR-CCM+仿真取数—Python-PINN建模预测—双向验证优化”的全流程，是实现翼型流场高效计算的关键。整个实操流程以“工程落地”为核心，分为基础环境搭建、STAR-CCM+仿真实战、Python开发PINN模型三大模块。 础环境搭建：工具协同的底层准备 工欲善其事，必先利其器，STAR-CCM+与Python-PINN融合的前提，是完成工具环境的搭建与协同测试，避免因环境配置问题影响后续实操。首先是Python环境的搭建，优先选择Anaconda作为Python解释器，其自带的环境管理功能能有效避免不同库之间的版本冲突，同时搭配Pycharm编译器，提升代码开发与调试的效率。在安装过程中，需重点完成环境变量的配置，确保系统能够正常识别Python与相关工具的路径，这是后续深度学习库安装与运行的基础。其次是深度学习库的配置，核心安装PyTorch机器学习库——作为PINN模型开发的核心框架，PyTorch兼具灵活性与高效性，适配流场计算的高维特征处理需求。在安装完成后，需对PyTorch环境进行调试，通过简单的张量运算与模型训练测试，确保环境能够适配翼型流场计算的PINN模型开发。最后是工具协同测试，这是环境搭建的关键环节，需通过STAR-CCM+的接口，完成与Python的联动测试，确保STAR-CCM+能够正常导出网格文件、流场数据，Python能够顺利读取并处理这些数据，为后续的模型训练做好数据交互准备。 STAR-CCM+仿真实战：高保真数据的获取 STAR-CCM+在整个融合流程中的核心作用，是为PINN模型提供高保真的数据与网格。这一环节并非简单的CFD仿真操作，而是要结合PINN模型的训练需求，完成翼型流场仿真的全流程设计，确保提取的数据精准。整个STAR-CCM+仿真实战分为五个核心步骤，每一步都需兼顾工程实际与PINN的训练需求。 第一步是翼型几何建模，采用UG软件完成翼型的几何绘制，这是流场计算的基础。在绘制过程中，需结合航空航天、流体机械的实际工程需求，进行几何优化，重点保证翼型轮廓的光滑性与准确性，避免因几何模型的缺陷导致后续仿真结果失真。 第二步是STAR-CCM+几何处理，将UG绘制的几何模型导入STAR-CCM+后，需进行几何清理与修复，解决几何失真、边界冗余、面重叠等常见问题，确保几何模型符合仿真计算的要求。 第三步是结构化网格划分，这是传统CFD的核心难点，也是获取高保真数据的关键。需讲解结构化网格的划分逻辑，通过调整网格尺寸、加密关键区域等方式优化网格质量，在计算精度与效率之间找到平衡，同时分享快速划分高质量网格的工程技巧，提升实操效率。 第四步是物理模型与边界条件设置，结合翼型流场的实际物理场景，搭建无粘流体物理模型，并精准配置远场、壁面、周期性三大边界条件。 第五步是仿真求解与结果提取，启动STAR-CCM+的计算求解后，需设置合理的迭代步数与收敛判据，确保仿真结果的可靠性；求解完成后，提取压力系数、流场速度等翼型流场计算的核心数据，同时导出网格文件，为后续Python的数据处理与PINN模型训练提供完整、高保真的数据支撑。 Python开发PINN模型：AI驱动流场计算的核心 Python开发PINN模型是整个融合流程的核心环节，也是实现“AI替代/辅助传统CFD”的关键。这一环节以“从零搭建、无黑箱拆解”为原则，通过七步核心操作，完成从数据处理到模型验证的全流程PINN开发，让工程师能够理解每一步操作的底层逻辑，真正掌握PINN的核心技术。 第一步是网格坐标转换，编写Python程序将STAR-CCM+导出的网格坐标，转换为翼型的周向和法向坐标。STAR-CCM+的原始坐标为笛卡尔坐标，无法直接适配PINN模型的输入需求，通过坐标转换，能够让数据更好地贴合翼型的几何特征，提升模型的训练精度。 第二步是雅可比变换程序开发，首先讲解雅可比变换的物理意义——其核心是解决流场参数的空间转换难题，确保坐标转换后流场参数的物理意义不变；随后编写Python程序实现坐标变换的数值计算，为后续流场参数的处理奠定基础。 第三步是数据集构建，对STAR-CCM+导出的流场数据进行清洗与归一化处理，通过归一化将数据映射到合理范围，避免因数据量纲差异影响模型训练；最终建立参数化网格数据集，在数据量与训练效率之间找到平衡，这是提升PINN模型精度的关键步骤。 第四步是PINN网络搭建，构建全连接层神经网络作为基础框架，讲解网络结构设计的工程技巧，如隐藏层数量、神经元个数的选择原则，确保网络结构能够适配翼型流场的高维特征；同时可借鉴新型PINN的结构优化思路，如添加残差连接、调整激活函数，提升模型的收敛性。 第五步是物理信息损失函数设计，这是PINN模型的“核心灵魂”，也是实现物理定律嵌入的关键。将欧拉方程的残差损失与边界条件损失深度融入损失函数：其中欧拉方程的残差损失包括连续性方程、x/y方向动量方程、能量方程的残差，确保模型输出服从流体力学的核心定律；边界条件损失则对应STAR-CCM+中设置的远场、壁面、周期性边界，让模型的输出结果贴合实际物理场景。通过这种损失函数的设计，强制PINN模型在训练过程中“遵守”物理定律，实现物理规律的精准拟合。 第六步是训练器开发与模型训练，编写Python训练器程序，设置合理的训练参数，如批次大小、训练轮数、优化器选择；在训练过程中，重点讲解梯度下降、学习率调整的工程技巧，如采用学习率衰减、自适应优化器，调试训练过程中的收敛问题，确保模型能够稳定训练并达到理想的收敛效果。 第七步是流场计算验证，将训练完成的PINN模型应用于翼型流场计算，输出压力系数、流场速度等核心流场参数，与STAR-CCM+的CFD仿真结果进行全面的对比分析，验证模型的预测精度，同时针对模型的不足进行迭代优化。

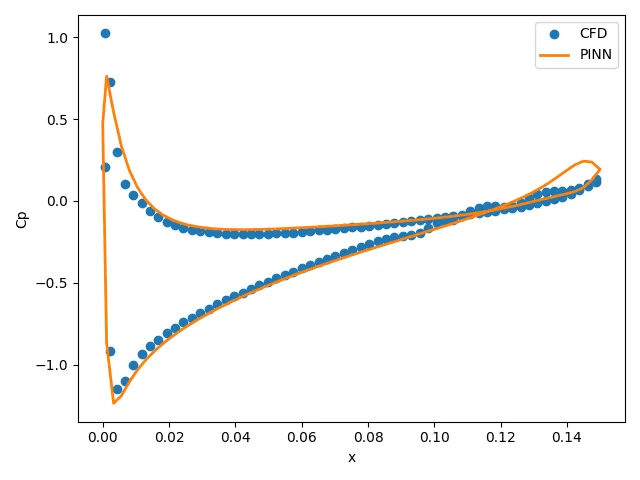

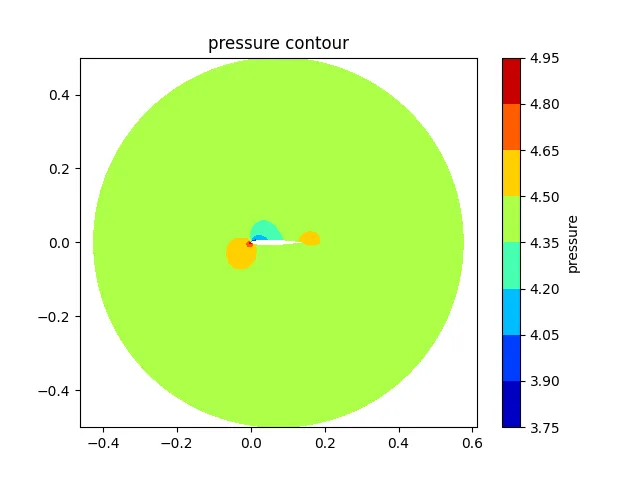

04 PINN与传统CFD的翼型流场计算实战对比 衡量STAR-CCM+与Python-PINN融合范式工程价值的核心标准，是其与传统CFD技术在翼型流场计算中的实战表现。通过流场精度与计算效率两大维度的对比，能够直观展现PINN技术的优势，也能为其工程落地提供客观的参考依据。 在流场精度方面，PINN模型的计算结果与STAR-CCM+的传统CFD仿真结果实现了高度吻合，完全达到工程级的计算精度要求。从可视化结果来看，PINN计算得到的压力云图、速度分布曲线与STAR-CCM+的结果几乎一致，翼型表面的压力分布特征、尾流区的流动状态都能被精准捕捉；从量化指标来看，PINN预测的压力系数误差被严格控制在工程可接受的范围内，完全满足翼型设计、流场分析的实际需求。这一结果证明，PINN并非以牺牲精度为代价换取效率，而是在摆脱网格依赖的同时，实现了与工业级CFD软件相当的计算精度。更重要的是，PINN能够捕捉到传统CFD难以发现的流体奇点等细节特征，为翼型的优化设计提供了更全面、更精准的流场数据，这是传统CFD技术难以实现的。
在计算效率方面，PINN模型展现出了传统CFD无法比拟的优势，实现了数十倍的效率提升。传统CFD完成一次翼型流场计算，仅结构化网格的划分就需要数小时，后续的仿真求解更是需要十几个小时甚至更久，若遇到复杂工况，计算时间还会进一步拉长；而PINN模型在完成一次训练后，单次翼型流场预测仅需几分钟，计算效率提升幅度达到数十倍。这种效率的提升在翼型优化设计中体现得更为明显——传统CFD的翼型优化需要反复调整几何参数、重新划分网格、重复仿真计算，一个优化周期往往需要数天甚至数周；而PINN模型能够通过快速预测，在短时间内完成数十次甚至上百次的翼型参数迭代，大幅缩短研发周期。相关研究数据显示，在工业级的流体仿真优化中，AI代理模型能让仿真效率提升数千倍甚至上万倍，这意味着STAR-CCM+与Python-PINN的融合范式，能够为翼型研发带来质的效率提升，大幅降低时间成本与计算资源成本。 05 PINN在翼型流场计算中的工程落地要点 对于CFD工程师与科研人员而言，掌握STAR-CCM+与Python-PINN的融合技术，关键在于实现从“理论学习”到“工程落地”的转化。脱离实操的理论毫无价值，想要真正上手PINN并应用于翼型流场计算，需把握四大核心落地要点，精准解决学习过程中的痛点问题。 一是兼顾基础与深度，实现阶梯式学习。整个融合实操流程从基础的环境搭建、软件操作出发，逐步推进到PINN原理拆解、代码开发，既保证了零基础从业者能够跟上学习节奏，也为有CFD或Python基础的从业者提供了深度提升的空间。例如，有CFD基础的工程师可重点深入PINN的物理约束设计，有Python基础的工程师可重点研究网络结构优化，实现个性化的能力提升。 二是实现物理与AI的深度融合，避免“重代码、轻物理”的误区。PINN的核心是“物理信息”，而非单纯的神经网络，因此在学习过程中，不能单纯讲解Python代码编写，也不能空谈PINN的理论模型，而是要将欧拉方程、边界条件等流体力学物理知识，与神经网络的搭建、损失函数的设计深度绑定，让工程师理解“物理定律如何指导AI训练”，掌握物理约束与AI模型融合的底层逻辑。 三是围绕实际工程痛点展开学习，确保学用结合。整个实操流程以翼型流场计算为核心，所有案例都贴合航空航天、新能源等领域的实际工程应用，从几何建模到流场验证，每一步都对应工程中的实际问题。这种以工程需求为导向的学习模式，让工程师学完就能将技术直接应用于工作、科研中，真正实现“学以致用”。 四是彻底告别AI黑箱，实现“知其然，更知其所以然”。在PINN模型的开发过程中，对每一步代码、每一个物理约束的设计都进行清晰的逻辑拆解，从坐标转换的物理意义到损失函数的设计原理，从网络结构的选择依据到训练参数的调试技巧，都让工程师能够清晰理解，不仅会使用PINN模型进行流场计算，更懂PINN的底层原理，能够根据实际工程需求对模型进行优化调整。
06 AI+CFD趋势下PINN的发展与应用展望 在AI for Science成为科技发展主流的背景下，PINN已经成为流体仿真领域的核心技术之一，其与STAR-CCM+等工业级CFD软件的融合，不仅为翼型流场计算带来了创新突破，更推动了整个CFD行业的智能化升级。未来，PINN在翼型流场计算乃至整个流体仿真领域的发展，将呈现出三大核心趋势。 首先，PINN将与传统CFD技术实现深度互补，构建“AI+CFD”的混合仿真体系。PINN并非对传统CFD技术的替代，而是对其的补充与升级——传统CFD技术凭借高精度、高可靠性，仍将是获取高保真数据、验证AI模型的核心工具；而PINN则凭借高效、灵活的优势，成为流场快速预测、翼型优化设计的核心手段。二者的深度融合，将构建“STAR-CCM+等软件完成基础仿真取数—PINN模型实现高效迭代预测—传统CFD验证优化结果”的混合仿真体系，兼顾精度与效率，成为未来翼型流场计算的主流模式。 其次，PINN的应用场景将不断拓展，从单一翼型流场计算向复杂多物理场耦合仿真延伸。目前PINN在翼型流场计算中的应用主要集中在欧拉方程描述的无粘流体场景，未来随着网络结构的优化、物理约束设计的完善，PINN将逐步适配粘性流体、多相流、流固耦合等复杂场景，同时将翼型流场计算与温度场、应力场等多物理场耦合，为航空航天、新能源等领域的复杂产品研发提供更全面的仿真支持。此外，PINN还将助力流体力学的基础研究，通过捕捉传统仿真难以发现的流体奇点、流动规律，为流体力学理论的创新提供新的研究思路。 最后，PINN的工程化工具链将不断完善，降低技术的应用门槛。目前PINN的开发仍需要一定的Python编程与深度学习基础，未来随着STAR-CCM+等工业CFD软件与PINN的深度集成，将出现更多可视化、模块化的PINN开发工具，工程师无需编写大量代码，就能通过图形化界面完成PINN模型的搭建与训练，让PINN技术从实验室走向更多的工程现场，实现规模化的工业应用。 对于CFD工程师与科研人员而言，掌握STAR-CCM+与Python-PINN的融合技术，已经成为把握行业发展趋势的核心竞争力。在AI+CFD的时代，跨学科的知识融合成为必然要求——既需要扎实的流体力学与CFD基础，也需要掌握Python编程、神经网络建模等AI技术。只有实现物理知识与AI技术的深度融合，才能真正发挥PINN的技术优势，在翼型流场计算乃至整个流体仿真领域的创新实践中占据主动。
07 结论 STAR-CCM+与Python-PINN的深度融合，构建了翼型流场计算的全新范式，彻底打破了传统CFD技术“网格依赖、计算低效、复杂场景难收敛”的发展瓶颈。这一融合范式以STAR-CCM+为高保真数据来源，以Python为PINN模型开发工具，通过“环境搭建—仿真取数—模型开发—结果验证”的全流程实操，实现了物理定律与人工智能的深度绑定，在保证工程级计算精度的前提下，将翼型流场计算的效率提升了数十倍。 PINN的出现，并非对传统CFD技术的颠覆，而是对其的智能化升级。二者的深度互补，让翼型流场计算能够兼顾精度与效率，为航空航天、新能源等领域的翼型研发带来了质的飞跃。在AI for Science的发展浪潮中，AI+CFD的融合将成为流体仿真领域的主流趋势，而STAR-CCM+与Python-PINN的融合范式，不仅为翼型流场计算提供了实操方案，更为整个CFD行业的智能化发展提供了参考思路。 对于CFD工程师与科研人员而言，掌握这一融合技术，不仅能够大幅提升工作与科研效率，更能把握行业发展的核心趋势。未来，随着PINN技术的不断完善、工程化工具链的持续升级，其将在更多的流体仿真场景中实现落地应用，推动高端制造领域的研发创新迈入全新阶段。而物理知识与AI技术的深度融合，也将成为新时代CFD从业者的核心能力，为流体仿真领域的发展注入源源不断的创新动力。 如果你也想摆脱传统 CFD 的技术瓶颈，掌握 AI For CAE 时代下翼型流场计算的前沿技术，将 PINN 真正落地到工业仿真的实际场景中，我已打造了一套基于 STAR-CCM + 和 Python 的 PINN 翼型流场计算实战课程，5 小时 + 全流程实操教学，从环境搭建、STAR-CCM + 仿真实战到 Python-PINN 模型开发、结果验证，一步一步带你吃透 PINN 核心原理，打通物理方程与神经网络的底层逻辑，课程代码可直接复现、落地工程。无论你是气动 / 仿真工程师、AI 算法开发者，还是相关专业的科研人员，都能通过这套课程建立 AI 流体仿真的跨学科能力，把握工业仿真智能化的发展趋势。 限时特价 （限10名） 券后价 ：899元（价值：999元 ） 可回放/开发票/奖学金/加餐 提供vip交流群答疑/资料
以下是课程大纲 第1讲：物理信息神经网络 PINN 的翼型流场计算课程介绍第2讲：安装 anaconda 解释器第3讲：安装 Pycharm 编译器第4讲：安装 pytorch 机器学习库第5讲：配置 pytorch 环境第6讲：UG 建立翼型几何第7讲：STAR-CCM 几何处理第8讲：STAR-CCM 建立结构化网格第9讲：STAR-CCM 建立物理模型第10讲：STAR-CCM 设置边界条件第11讲：STAR-CCM 建立绘图第12讲：STAR-CCM 计算求解第13讲：STAR-CCM 压力系数提取和网格导出第14讲：python 将网格坐标转换为翼型周向和法向坐标第15讲：python 建立雅可比变换程序第16讲：python 数据处理 dataset - 建立参数化网格第17讲：python 建立全连接层神经网络 model第18讲：python 建立物理信息损失函数 loss第19讲：python 建立训练器 train第20讲：python 神经网络训练计算第21讲：CFD 和 PINN 流场结果对比 仿真秀学习资料包 仿真秀，致力于为每一位学习者提供优质的仿真资源与技术服务支持，让您的仿真学习之旅更加顺畅，欢迎在公众号对话框与我互动交流！以下资料供用户永久免费下载哦（见下图）。
