小白也能懂—CAN总线:Linux CAN驱动

大家好，我是快乐学习，开心分享的科技探索员 🎉

前两期我们分别搞懂了 CAN 总线的硬件原理，以及 Linux SocketCAN 框架的使用方法。这一期进入最底层——驱动开发。

一个问题：SocketCAN 是怎么知道"往哪根线上发数据"的？答案就藏在 CAN 控制器驱动里。驱动是硬件和内核之间的翻译官，它向下直接操作寄存器控制 CAN 芯片，向上遵循 Linux net_device 框架提供统一接口，让 SocketCAN 完全感知不到硬件差异。

写一个 Linux 驱动，本质上是在内核规定的框架里"填空"——内核告诉你在哪里写代码，你只需要把硬件操作填进去。

本期以 MCP2515（最经典的 SPI 接口 CAN 控制器）为例，带你看懂 Linux CAN 驱动的完整骨架。

▍一、CAN 驱动的整体架构

先看整体分层，建立宏观认知：

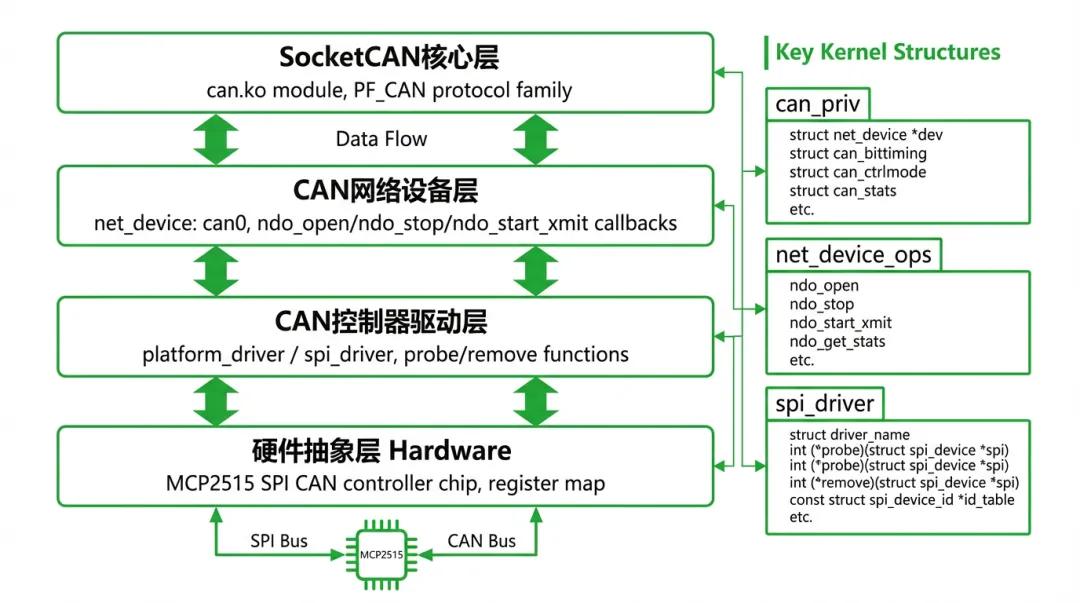

▲ Linux CAN驱动四层架构——SocketCAN核心层、网络设备层、控制器驱动层、硬件层

四层职责一句话概括：

• SocketCAN核心层（can.ko）：提供PF_CAN 协议族和套接字接口，与驱动无关

• CAN 网络设备层：把 CAN 控制器抽象成标准 net_device，对上暴露统一的 ndo_* 操作

• CAN 控制器驱动：本期主角，负责初始化芯片、设置波特率、发帧收帧、处理中断

• 硬件层：MCP2515 通过SPI 总线挂在 CPU 上，所有操作最终变成 SPI 读写时序

💡 理解这个分层后，你会发现：不管是 MCP2515（SPI接口）、TJA1050（直接内存映射）还是 SoC 内置的 FlexCAN，驱动骨架完全相同，差别只在底层寄存器操作。换芯片只需换"填空"的内容。

▍二、驱动注册：platform_driver 与 spi_driver

CAN 控制器的驱动类型取决于它的总线接口：

• SPI 外接（MCP2515）：使用spi_driver 框架

• 内存映射（SoC 内置FlexCAN、MCAN）：使用platform_driver 框架

• USB 接口（PEAK USB CAN）：使用 usb_driver 框架

以 MCP2515 的spi_driver 为例，驱动注册与注销流程：

▲ spi_driver 注册流程——从 module_init 到 probe 再到 register_candev 的完整调用链

probe 函数：驱动的"入口"

当内核发现设备树中描述的 MCP2515 设备与驱动匹配时，调用 probe 函数。probe 必须完成以下工作：

• 第一步：alloc_candev(sizeof(私有数据结构), TX队列数) — 分配 CAN 网络设备

• 第二步：填充 net_device_ops（ndo_open、ndo_stop、ndo_start_xmit）

• 第三步：填充 can_bittiming_const（描述芯片支持的波特率参数范围）

• 第四步：硬件初始化（复位芯片、配置振荡器、设置工作模式）

• 第五步：register_candev(ndev) — 向内核注册，can0 出现在系统中

• 第六步：request_irq() — 注册中断处理函数

设备树（DTS）配置

现代 Linux 驱动通过设备树描述硬件，MCP2515的典型 DTS 节点：

• compatible = "microchip,mcp2515"：与驱动的 of_device_id 匹配

• reg = <0>：SPI 片选号

• spi-max-frequency = <10000000>：最大 SPI 频率 10MHz

• clocks = <&clk20m>：外部晶振引用，MCP2515需要 8/16/20MHz 时钟

• interrupt-parent / interrupts：中断配置，MCP2515 有一个低电平有效的 INT 引脚

⚠️ MCP2515 的外部晶振频率必须在设备树中正确配置。驱动会根据晶振频率计算波特率分频参数，配错了会导致波特率偏差，轻则通信偶发错误，重则完全无法通信。

▍三、核心操作函数：ndo_open / ndo_stop / ndo_start_xmit

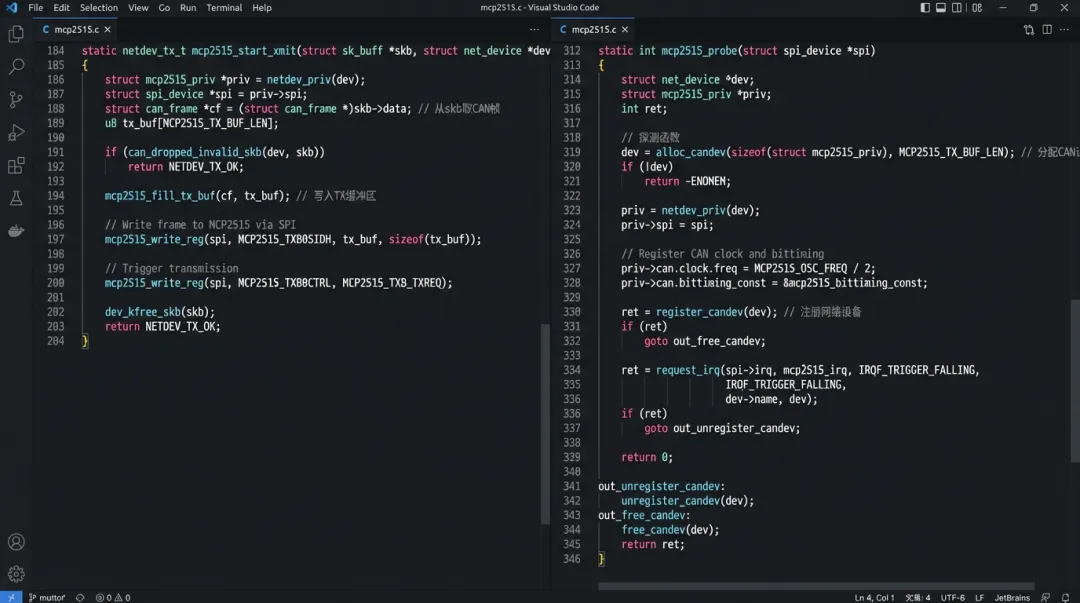

▲ CAN驱动关键代码——发送函数ndo_start_xmit和探测函数probe的核心实现

ndo_open：ip link set can0 up 时调用

打开接口时需要：

• 调用 open_candev(ndev) — 内核检查波特率等参数是否已配置

• 硬件配置波特率（根据 can->bittiming 计算并写入芯片寄存器）

• 使能中断（写 MCP2515 的CANINTE 寄存器，开启 TX/RX 中断）

• 设置芯片为正常工作模式（退出配置模式，进入 Normal 模式）

• 调用 netif_start_queue(ndev) — 通知内核可以开始发送

ndo_stop：ip link set can0 down 时调用

• netif_stop_queue(ndev) — 停止发送队列

• 芯片进入睡眠或复位模式

• close_candev(ndev) — 释放资源

ndo_start_xmit：发送一帧 CAN 报文

这是驱动最核心的函数，当用户调用 write() 发送 CAN 帧时，内核最终调用到这里：

• 从 skb（socket buffer）中取出 can_frame 结构体

• 停止发送队列 netif_stop_queue()（MCP2515 只有3个TX缓冲，发完再开）

• 通过 SPI 将帧数据写入MCP2515 的 TX 缓冲区寄存器

• 写 RTS 命令寄存器触发MCP2515 开始发送

• 返回 NETDEV_TX_OK

💡 skb（socket buffer）是 Linux 网络子系统的核心数据结构，存放要发送或刚收到的网络数据包。在 CAN 驱动里，一个 skb 对应一个can_frame。用 can_get_echo_skb() 和 can_put_echo_skb() 来处理回环报文的统计。

▍四、中断处理：驱动的实时响应核心

MCP2515 有一个 INT 引脚，任何事件（TX完成、RX收到帧、错误）都会拉低这个引脚触发中断。驱动必须在中断处理函数里快速响应：

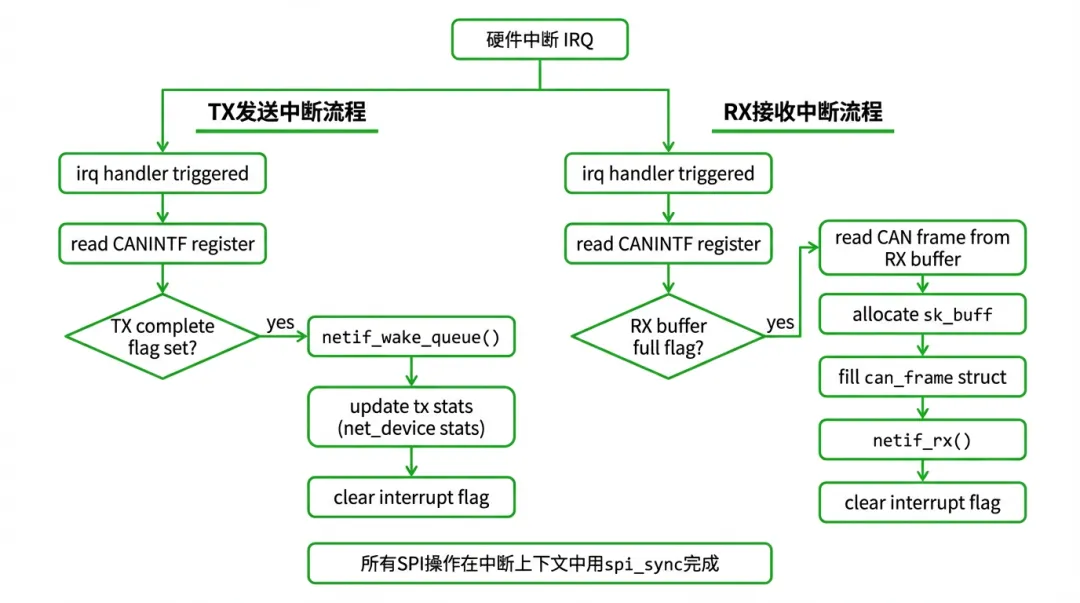

▲ CAN驱动中断处理——TX发送完成和RX帧接收的并行处理流程

中断处理函数的主体逻辑

• 读取 MCP2515 的CANINTF 寄存器，获知中断原因

• TX 中断（TXIF）：发送完成 → netif_wake_queue() 重新开启发送队列 → 更新 net_device stats

• RX 中断（RXIF）：读取RXB0/RXB1 缓冲区 → 组装 can_frame → alloc_can_skb() → netif_rx() 送入内核

• 错误中断（ERRIF）：读取EFLG 寄存器 → 分析错误类型 → 构造错误 skb → 上报给 SocketCAN 错误处理

• 清除对应中断标志位，否则中断会持续触发

NAPI 优化：高负载下的接收优化

在高波特率（1Mbps）总线满负荷时，每帧都产生一次中断会导致 CPU 频繁进出中断上下文。内核的 NAPI（New API）机制解决了这个问题：

• 第一帧到达触发中断 → 关闭RX 中断 → 调度 napi_schedule()

• 内核在软中断上下文调用 poll 函数，一次性处理多个帧

• 处理完毕后重新开启 RX 中断

Linux 内核的 MCP2515 驱动（drivers/net/can/spi/mcp251x.c）使用了 NAPI，可直接阅读源码学习。

⚠️ 中断处理函数里不能睡眠、不能调用可能阻塞的函数。MCP2515 的 SPI 读写在中断上下文中必须用 spi_sync()（同步非阻塞），而不能用 spi_async()，否则会触发内核 BUG。

▍五、波特率配置：把 500Kbps 翻译成寄存器值

波特率配置是 CAN 驱动里最容易踩坑的地方。内核负责上层计算，驱动负责把计算结果写进寄存器。

CAN 位时序参数

• TQ（Time Quantum）：最小时间单位，由振荡器频率和 BRP（波特率预分频）决定

• Sync_Seg：固定 1 TQ，用于同步

• Prop_Seg + Phase_Seg1：传播延迟和相位补偿（采样点之前）

• Phase_Seg2：采样点之后的相位补偿

• 采样点 = (Sync_Seg + Prop_Seg + Phase_Seg1) / (总TQ数)，通常设在 75%～87.5%

驱动侧的实现

驱动需要向内核注册 can_bittiming_const，告知芯片支持的参数范围（各 Seg 的最大最小值、BRP范围等）。内核根据用户设置的波特率自动搜索最优参数组合，然后调用驱动的 do_set_bittiming 回调，驱动把参数写入 MCP2515 的 CNF1/CNF2/CNF3 寄存器即可。

💡 不需要手动计算寄存器值！内核的 can_calc_bittiming() 函数会自动完成所有计算，驱动只需实现好can_bittiming_const 和 do_set_bittiming 回调。这是 SocketCAN 框架设计得极为优雅的地方之一。

▍六、实战建议：读懂内核现有驱动源码

最好的学习方式就是直接读 Linux 内核里的真实驱动代码：

• MCP2515 SPI驱动：drivers/net/can/spi/mcp251x.c（约 1400 行，经典教科书级代码）

• 虚拟 CAN 驱动：drivers/net/can/vcan.c（约 200 行，最简单的 CAN 驱动，适合入门）

• SoC FlexCAN驱动：drivers/net/can/flexcan/flexcan-core.c（NXP i.MX系列，功能完整）

推荐阅读顺序：

• 第一步：读 vcan.c，搞清楚最小 CAN 驱动的骨架（open/stop/xmit/register_candev）

• 第二步：读 mcp251x.c，学习真实硬件驱动的完整实现（SPI操作、中断、错误处理）

• 第三步：读 flexcan-core.c，学习内存映射型驱动和 NAPI 的结合使用

💡 在 VSCode 或 Elixir Cross Referencer（https://elixir.bootlin.com）中阅读内核源码，可以跳转到任意函数定义，事半功倍。推荐搭配《Linux设备驱动开发详解》第四版一起读。

▍七、总结：CAN 驱动开发知识速查

• 驱动框架：SPI接口用spi_driver，内存映射用 platform_driver，核心是 net_device + can_priv

• probe 函数：alloc_candev → 填充 ops → 硬件初始化 → register_candev → request_irq

• 发送路径：ndo_start_xmit → 取 can_frame → SPI写TX缓冲 → 触发发送 → TX中断 → wake_queue

• 接收路径：RX中断 → 读RX缓冲 → alloc_can_skb → 填充can_frame → netif_rx

• 波特率：实现 can_bittiming_const + do_set_bittiming，内核自动计算参数，驱动写寄存器

• 参考代码：drivers/net/can/spi/mcp251x.c 是学习 CAN 驱动的最佳范本
