用 Python+Abaqus 一键搞定!复合材料固化变形精准预测,航空航天必备

在航空航天轻量化浪潮下，复合材料凭借高强度、低密度成为核心材料，但固化变形一直是制造痛点 —— 轻则影响装配精度，重则直接报废。

传统仿真流程繁琐、操作复杂、对工程师要求极高，有没有更高效的解决方案？

南京航空航天大学团队给出答案：基于 Python 的 Abaqus 二次开发插件 TCDANALYSIS，把复杂仿真变简单，精准预测复合材料固化变形！

一、核心痛点：复合材料固化仿真太难了

✅ 前处理步骤多：材料参数、铺层、接触、载荷、网格逐一设置，耗时耗力

✅ 子程序门槛高：需手动编写固化动力学、本构方程，技术要求高

✅ 流程不规范：容易出错，模型可靠性难保证

✅ 效率低下：重复操作多，难以快速迭代工艺参数

为了解决这些问题，团队开发集成化仿真插件，实现一键式前处理，大幅提升预测效率。

二、技术核心：TCDANALYSIS 插件两大模块

插件全程基于 Python 开发，内嵌热化学 + 热力学双流程，覆盖仿真全链条。

1. 热化学分析模块（THERMOCHEMISTRY）

负责温度场、固化度场计算，解决 “材料怎么热、怎么固化” 的问题。

• 材料参数快速定义：密度、比热、热导率、纤维体积分数一键输入
• 铺层与截面自动创建：铺层角度、厚度、方向可视化设置
• 接触与载荷标准化：模具 - 制件传热、温度载荷、约束自动配置
• 网格自动适配：指定 DC3D8R 热分析单元

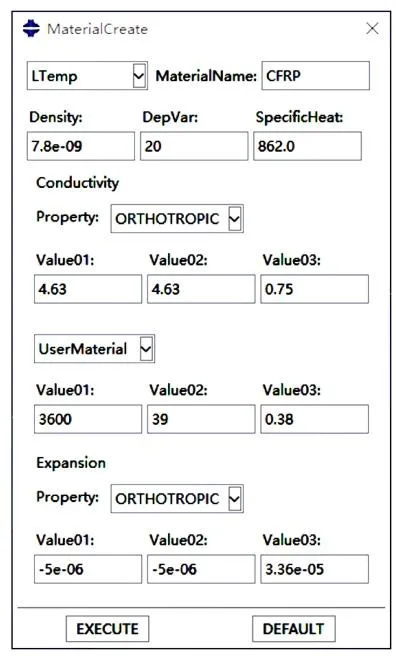

 创建材料功能界面

2. 热力学分析模块（THERMODYNAMICS）

负责应力、应变、变形计算，解决 “固化后怎么变形、应力多大” 的问题。

• 分析步自动创建：固化步 + 脱模步预设，直接修改时间参数
• 接触与脱模设置：模具失效、压力载荷、热场耦合一键完成
• 内置 3 种本构：线弹性、黏弹性、路径相关本构，支持定制开发
• 网格自动切换：C3D8R 应力分析单元

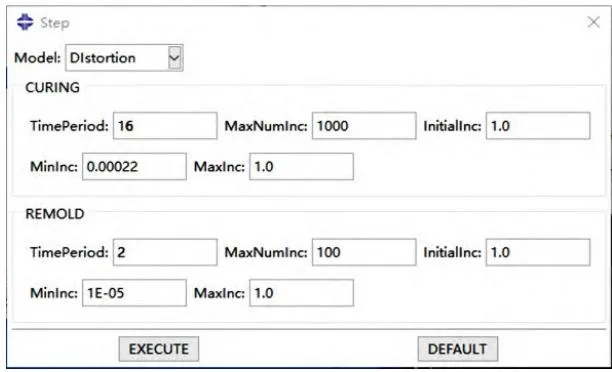

 STEP 功能界面

无需手动编写脚本，对话框点选即可完成全流程设置

三、模型验证：L 型构件仿真 + 试验，误差仅 4.83%

团队以L 型碳纤维增强环氧树脂构件为对象，开展仿真与试验对标。

1. 模型与参数

• 制件：170mm×230mm×3.2mm，16 层铺层 [45/0/45/0/45/0/45/0] s
• 模具：不锈钢材质，180mm×250mm×8mm
• 单元总数：60848 个

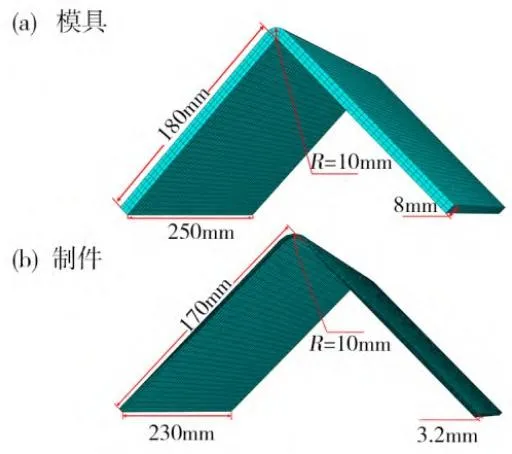

 L 型复材制件和模具几何尺寸

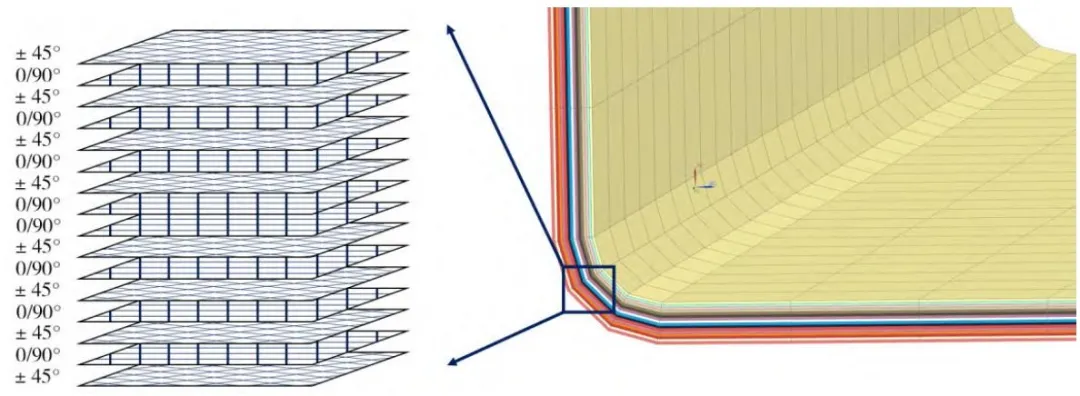

 L 型制件铺层顺序

2. 热化学分析结果

温度分布均匀，升温最大温差≈4.5℃，降温最大温差≈2℃，为后续力学分析提供可靠温度场。

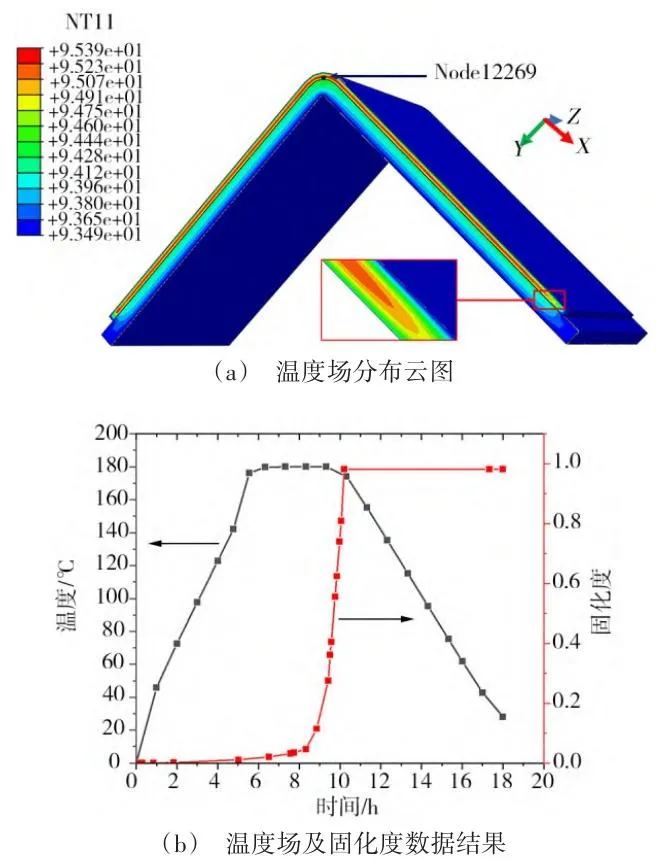

热化学分析结果云图

3. 热力学变形结果

固定一侧，自由端最大翘曲≈3.35mm，变形分布合理。

 热力学分析变形云图

4. 试验对标结论

选取 5 个特征点实测，仿真与试验平均误差仅 4.83%，最大误差 10.07%，模型高度可靠。

8 L 型试验件与测量方法

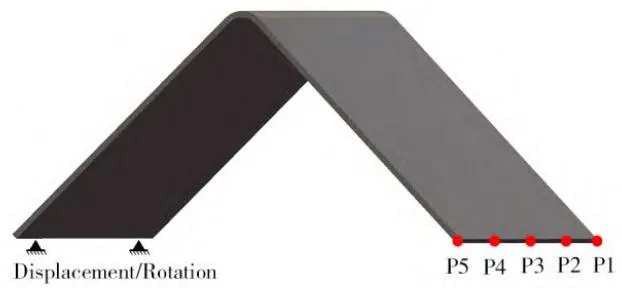

 变形测量点位

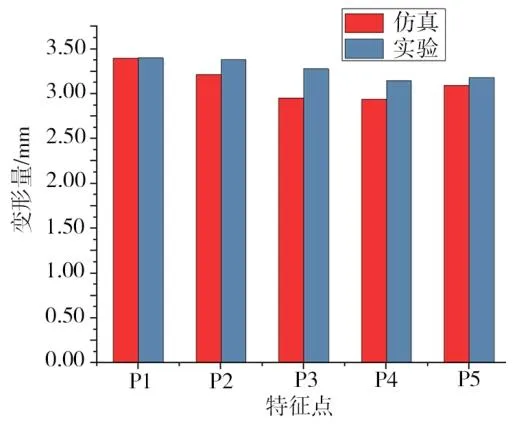

 仿真 - 试验数据对比

四、关键发现：降温速率直接影响成型精度

团队对比0.3、0.6、1℃/min三种降温速率，得出重要结论：

✅ 降温速率越快，变形越小、成型精度越高

✅ 0.3℃/min 时最大变形 3.397mm，比 1℃/min 高 1.22%

✅ 降温速率提升，层间应力同步减小，残余应力更低

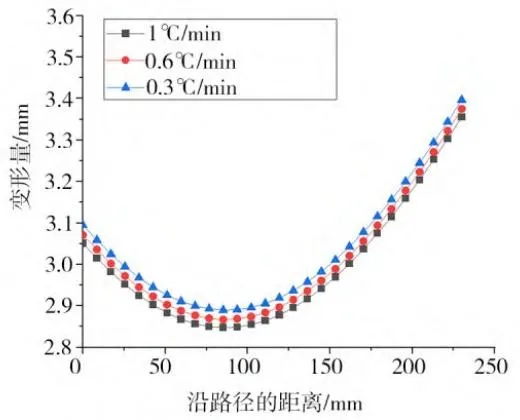

不同降温速率下变形量

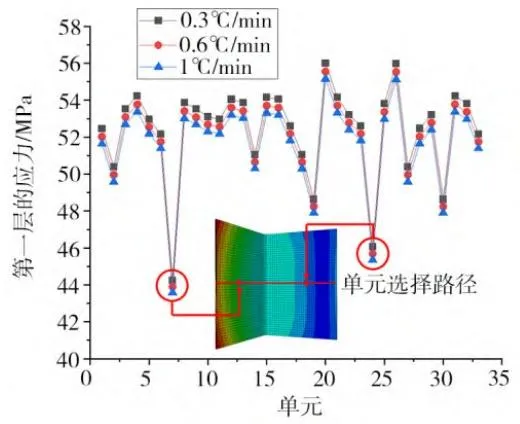

 三种工况下层间应力对比

五、研究价值与应用前景

1. 效率提升
   ：插件集成全流程前处理，操作更直观、设置更快捷
2. 精度可靠
   ：仿真与试验高度吻合，可用于工程实际预测
3. 工艺指导
   ：明确降温速率对变形的影响，支持工艺参数优化
4. 行业适用
   ：航空航天复合材料构件固化变形预测通用工具

总结

这套Python+Abaqus 二次开发方案，把复合材料固化变形仿真从 “复杂手工活” 变成 “一键式工具”，误差低、效率高、易操作，是航空航天复材制造的高效预测利器！

未来，随着插件持续优化，将支持更多结构类型、更多材料体系，为复合材料高精度制造持续赋能。
