在精密装配的仿真中，0.1 毫米的间隙往往决定了结果的成败。但在有限元建模时，为了省事，我们经常会忽略细微的图层、漆面，甚至是为了方便布种网格而故意把几何画得"严丝合缝"。
等到计算不收敛或者应力对不上时，才发现这些微小的物理厚度不能省。这时候，表面偏移（Surface Offset）就是你的"后悔药"。通过 Python API，你可以直接在计算层面告诉求解器："虽然网格在那儿，但请把它的接触面再往外推一点！"
为什么需要表面偏移？
在工程实际中，许多因素会导致几何模型与物理实际存在差异：
1. 涂层和镀层：
油漆层厚度：20-100 μm
镀锌层厚度：5-20 μm
阳极氧化层：5-25 μm
这些薄层在 CAD 中往往被忽略
2. 装配间隙：
螺纹配合间隙：0.05-0.2 mm
轴承配合间隙：0.01-0.05 mm
密封件预压缩量：5-15%
3. 制造公差：
机加工公差：±0.01-0.1 mm
钣金件厚度偏差：±0.05-0.2 mm
注塑件收缩补偿：0.5-2%
4. 简化建模：
表面偏移的本质是在接触计算时，用数学方法"虚拟"地移动接触边界，而不改变实际网格位置。这是一种"算法层面的几何补偿"。
这意味着：
接触检测使用的是"虚拟"的偏移表面
内部求解仍然基于原始网格
不增加自由度，不改变刚度矩阵
只影响接触判断，不影响其他计算
在 Abaqus 的 API 体系中，表面偏移通常作为通用接触（General Contact）的一个属性分配定义。它不需要改变单元的物理位置，只改变接触算法判断"撞上了没"的那个边界。
1. 恒定偏移（Constant Offset）：加装"防弹衣"在 ContactStd 或 ContactExp 对象的 `surfaceOffsets` 属性中进行分配。
在接触表面的法向方向上，人为地增加或减少一个固定的距离。
这就像是冬天穿羽绒服。你的身体（几何/网格）并没有变胖，但你在人群中挤来挤去时，别人碰到的是你羽绒服的边缘（偏移面）。在脚本里，你只需要给一个数值，零件就瞬间"穿"上了一层厚外套。
恒定偏移的应用场景：
1. 涂层模拟：
模拟油漆、镀层、氧化层等薄层
无需在几何中创建薄层网格
通过偏移量等效涂层厚度
2. 间隙补偿：
3. 简化几何恢复：
恢复被简化的倒角
补偿忽略的小特征
修正网格离散化误差
4. 参数化研究：
实战案例：螺纹涂胶间隙模拟
from abaqus import *from abaqusConstants import *def setup_thread_adhesive_offset(model_name): """ 为螺纹连接设置胶层偏移 场景：螺栓螺纹涂胶，胶层厚度约 0.1mm """ model = mdb.models[model_name] # 获取通用接触对象 gnl_contact = model.interactions['Thread_Contact'] # 设置胶层偏移（向外扩张 0.1mm） gnl_contact.surfaceOffsets.appendInStep( stepName='Assembly-Step', assignments=( ('Bolt-Thread-Surface', GLOBAL, 0.1), # 螺栓螺纹：+0.1mm ('Nut-Thread-Surface', GLOBAL, 0.0), # 螺母螺纹：无偏移 ) ) print("螺纹胶层偏移已设置") print(" 螺栓螺纹：+0.1mm（模拟胶层）") print(" 螺母螺纹：0mm")# 使用示例setup_thread_adhesive_offset('Bolted-Joint')
2. 比例偏移（Fraction of Thickness）：壳单元的"护体神功"常用于壳（Shell）单元，通过设置偏移量为单元厚度的百分比。
根据单元自身的厚度自动调整接触边界。
这像是给零件涂了一层"自适应防晒霜"。厚的地方涂得厚，薄的地方涂得薄，始终保持比例协调。这对于模拟复杂的钣金件接触极其有效。
比例偏移的应用场景：
1. 钣金件接触：
不同厚度区域的自适应偏移
保持接触边界的物理一致性
避免薄板穿透厚板
2. 多层壳结构：
模拟层合板的层间接触
调整各层的接触位置
考虑铺层厚度变化
3. 变厚度零件：
实战案例：汽车车身钣金接触
def setup_sheet_metal_offset(model_name): """ 为汽车车身钣金设置比例偏移 场景：不同厚度的钣金件焊接装配 """ model = mdb.models[model_name] # 获取通用接触对象 gnl_contact = model.interactions['Body_Contact'] # 设置比例偏移 # 偏移到壳单元的上表面（外侧） gnl_contact.surfaceOffsets.appendInStep( stepName='Welding-Step', assignments=( # (表面名称, 偏移类型, 比例因子) ('Hood-Outer-Surface', SPP, 0.5), # 引擎盖：偏移到外侧 ('Door-Outer-Surface', SPP, 0.5), # 车门：偏移到外侧 ('Fender-Outer-Surface', SPP, 0.5), # 翼子板：偏移到外侧 ) ) print("车身钣金偏移已设置") print(" 所有外表面：偏移到壳单元上表面（+0.5 × 厚度）")# 使用示例setup_sheet_metal_offset('Car-Body')
高效： 修改 CAD 和网格可能需要 2 小时，改一行 Python 代码只需要 2 秒。
灵活： 你可以用一个 for 循环，测试从 0.1mm 到 1.0mm 不同偏移量对结构的影响，实现快速参数化选优。
更多优势：
1. 参数化优化：

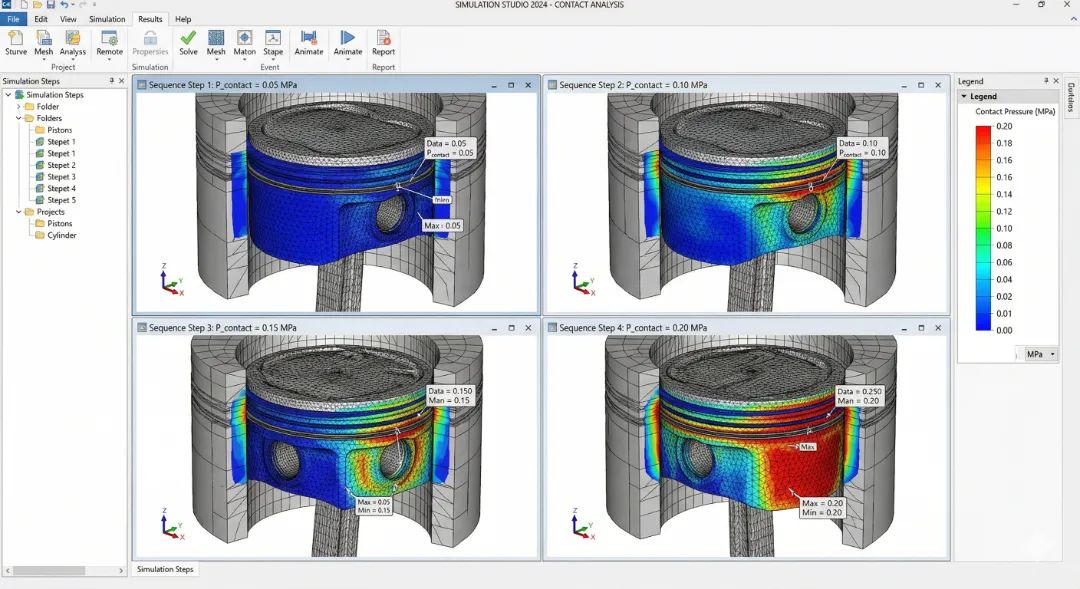

# 快速测试不同偏移量的影响# 假设 index=0 是你之前定义的 Surface-1 偏移for offset in [0.05, 0.1, 0.15, 0.2]: contact.surfaceOffsets.changeValuesInStep( stepName='Step-1', index=0, value=(('Surface-1', GLOBAL, offset),) ) # 这里记得要加上 Job 提交和等待的代码！
2. 设计空间探索：
3. 敏感性分析：
4. 模型复用：
同一几何模型用于不同场景
通过偏移调整适应不同工况
减少重复建模工作
表面偏移是分配给交互对象的一个属性，通过 `appendInStep` 来实现：
from abaqus import *from abaqusConstants import *# 1. 获取通用接触对象gnlContact = mdb.models['Model-1'].interactions['General_Contact']# 2. 定义偏移分配# 格式为：(表面名称，偏移类型，偏移值)# 偏移类型可选：GLOBAL (全局), SPP (表面属性)# 偏移值如果是正数，则向外（法向）扩张offset_assignments = ( ('Part-A-Outer-Surf', GLOBAL, 0.2), # 给 A 零件外表面加厚 0.2mm ('Part-B-In-Surf', GLOBAL, -0.05) # 给 B 零件内表面减薄 0.05mm)# 3. 将"厚外套"穿在模型身上gnlContact.surfaceOffsets.appendInStep( stepName='Step-1', assignments=offset_assignments)
偏移方向取决于表面的法向！ 如果偏移后导致初始状态就严重干涉（穿透），计算可能会直接炸掉。
这一招在模拟螺纹涂胶、板料压边间隙调整时简直是神技。
完整的偏移分配管理：
def manage_surface_offsets(model_name, contact_name): """ 管理通用接触的表面偏移 包含：添加、修改、删除、查询偏移分配 """ model = mdb.models[model_name] contact = model.interactions[contact_name] # 方法 1：添加新的偏移分配 def add_offsets(): contact.surfaceOffsets.appendInStep( stepName='Loading-Step', assignments=( ('Surface-A', GLOBAL, 0.1), ('Surface-B', GLOBAL, -0.05), ('Surface-C', SPP, 0.5), ) ) print("偏移分配已添加") # 方法 2：修改现有的偏移分配 def modify_offsets(): contact.surfaceOffsets.changeValuesInStep( stepName='Loading-Step', index=0, value=(('Surface-A', GLOBAL, 0.15),) # 修改偏移量 ) print("偏移分配已修改") # 方法 3：删除所有偏移分配 def clear_offsets(): current_offsets = contact.surfaceOffsets.valuesInStep( stepName='Loading-Step' ) for i in range(len(current_offsets)): contact.surfaceOffsets.delete( stepName='Loading-Step', index=0 ) print("所有偏移分配已清除") # 方法 4：查询当前的偏移分配 def query_offsets(): offsets = contact.surfaceOffsets.valuesInStep( stepName='Loading-Step' ) print("\n当前偏移分配：") print("-" * 60) print(f"{'Index':<8} {'Surface':<25} {'Type':<10} {'Value':<10}") print("-" * 60) for i, (surface, offset_type, value) in enumerate(offsets): type_name = 'GLOBAL' if offset_type == GLOBAL else 'SPP' print(f"{i:<8} {surface:<25} {type_name:<10} {value:<10.3f}") print("-" * 60) return { 'add': add_offsets, 'modify': modify_offsets, 'clear': clear_offsets, 'query': query_offsets }# 使用示例manager = manage_surface_offsets('Model-1', 'General_Contact')manager['add']() # 添加偏移manager['query']() # 查询当前分配manager['modify']() # 修改分配manager['clear']() # 清除所有分配
最佳实践建议：
在 Abaqus 脚本建模中，SurfaceOffset 模糊了"几何"与"算法"的界限。
仿真不一定要死磕"画得一模一样"，聪明的工程师懂得利用算法的特性来补偿几何的缺失。这不仅是技术的进步，更是一种化繁为简的思维艺术。
