💥1 概述

一、悬臂梁基本概念

悬臂梁是一种一端固定、另一端自由的梁结构，广泛应用于土木工程、机械工程、航空航天等领域。在受力作用下，悬臂梁会产生弯曲变形，其变形程度与梁的几何尺寸、材料性质、受力情况等因素密切相关。

二、悬臂梁变形分析方法

2. 经典梁理论

• 欧拉-伯努利梁理论
  ：适用于细长梁，假设梁在弯曲时横截面保持平面且垂直于中性轴，忽略剪切变形的影响。该理论在梁的低频振动时与实际结果相近，但随着梁长细比的减小或振型阶数的提高，其准确性会降低。
• 铁木辛科梁理论
  ：同时考虑了梁的弯曲变形引起的转动惯量和剪切变形，适用于各种长细比的梁结构。该理论通过引入剪切变形系数和转动惯量系数，更准确地描述了梁的变形行为。

4. 数值分析方法

• 有限元法
  ：将梁结构离散为有限个单元，通过求解单元刚度矩阵和总体刚度矩阵，得到梁的变形和应力分布。该方法适用于复杂形状和载荷条件的梁结构分析。
• 半解析法
  ：结合解析法和数值法的优点，通过假设位移场或应力场的形式，减少求解变量的数量，提高计算效率。该方法在功能梯度悬臂梁等复杂材料结构的分析中表现出色。

三、影响悬臂梁变形的因素

2. 几何尺寸
   ：梁的长度、高度和宽度等几何尺寸对变形有显著影响。一般来说，梁的长度越长、高度越低，其变形程度越大。
4. 材料性质
   ：材料的弹性模量、泊松比等力学性能参数直接影响梁的刚度和变形。弹性模量越大，梁的刚度越高，变形越小。
6. 受力情况
   ：梁所受的载荷类型（如集中载荷、分布载荷）、大小和方向等都会影响其变形。集中载荷通常会导致梁产生较大的局部变形，而分布载荷则会使梁产生较为均匀的变形。
8. 边界条件
   ：梁的固定端约束条件（如固定方式、约束刚度）对变形也有影响。约束刚度越高，梁的变形越小。

四、悬臂梁变形分析研究案例

2. 功能梯度悬臂梁力学行为研究

• 研究方法
  ：采用半解析法对功能梯度悬臂梁进行受力分析，通过与解析法、梯度有限元法、分层有限元法的计算结果对比验证方法的准确性。
• 研究结果
  ：当高度和长度方向的积分点数分别为11个和21个时，半解析法和梯度有限元法计算的弯曲应力分布结果与解析解基本一致，分层有限元法计算的弯曲应力分布结果与解析解相差较大。

4. 仿真混凝土动弹性模量的悬臂梁法试验研究

• 研究方法
  ：在传统测定方法的基础上考虑对经典梁模型的修正和基座变形导致的非完全固支效应的影响，以规范中的自由梁法测定的动弹性模量为基准值，对基于悬臂梁法测定仿真混凝土动弹模的适用性进行研究。
• 研究结果
  ：试验结果与理论及数值分析的结果之间仍存在一定的差异。试验测得的1阶共振频率低于数值分析的结果，且差值随着试件长高比或长细比增大而减小。试验测得的2阶和3阶的共振频率则均高于数值分析结果。

五、悬臂梁变形分析的应用领域

2. 土木工程
   ：在桥梁、建筑等结构中，悬臂梁作为重要的承重构件，其变形分析对于确保结构的安全性和稳定性至关重要。
4. 机械工程
   ：在机械设计中，悬臂梁常用于支撑和传动部件，其变形分析有助于优化设计参数，提高机械性能。
6. 航空航天
   ：在飞行器设计中，悬臂梁结构（如机翼）的变形控制对于提高飞行性能和安全性具有重要意义。

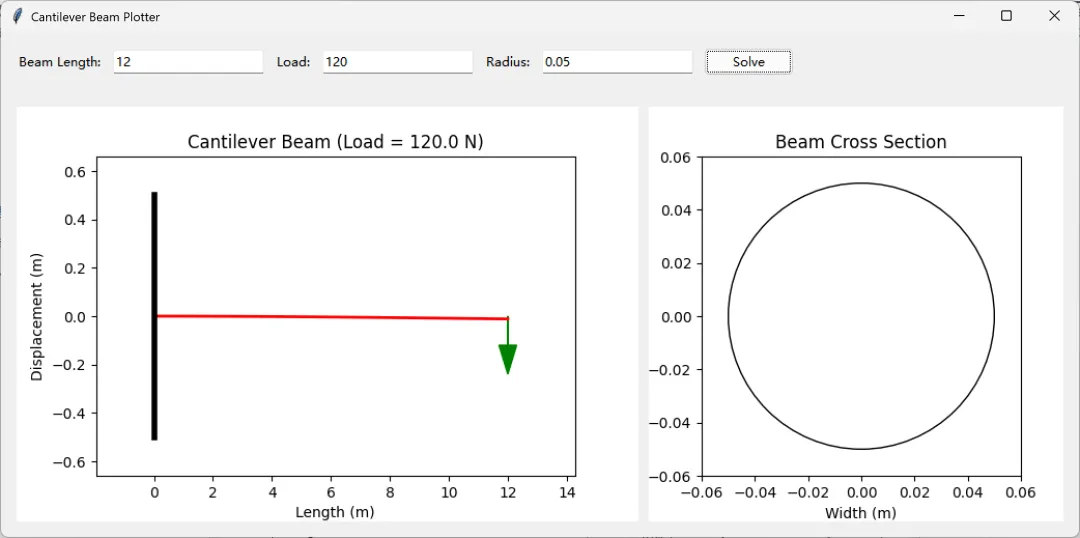

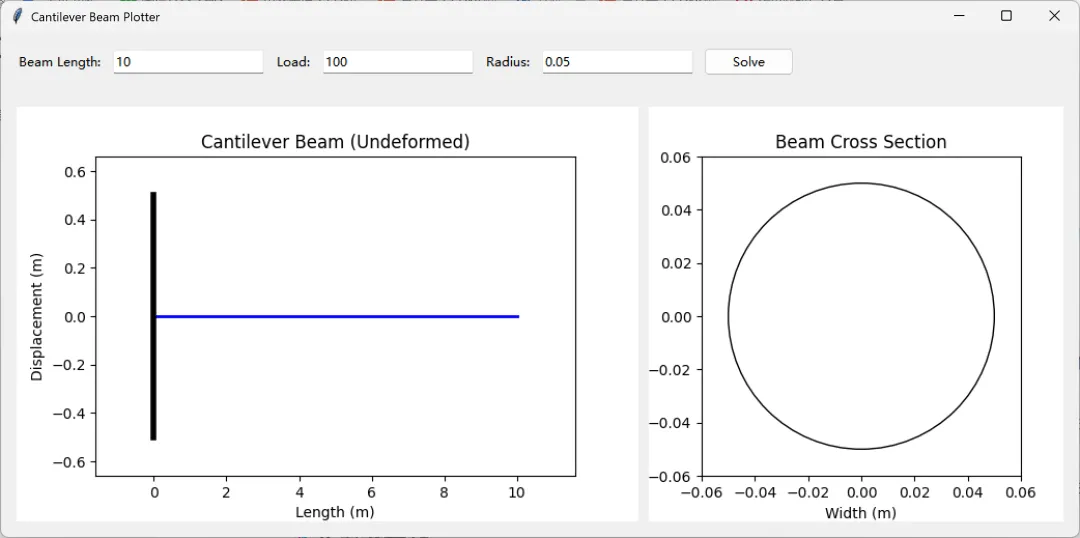

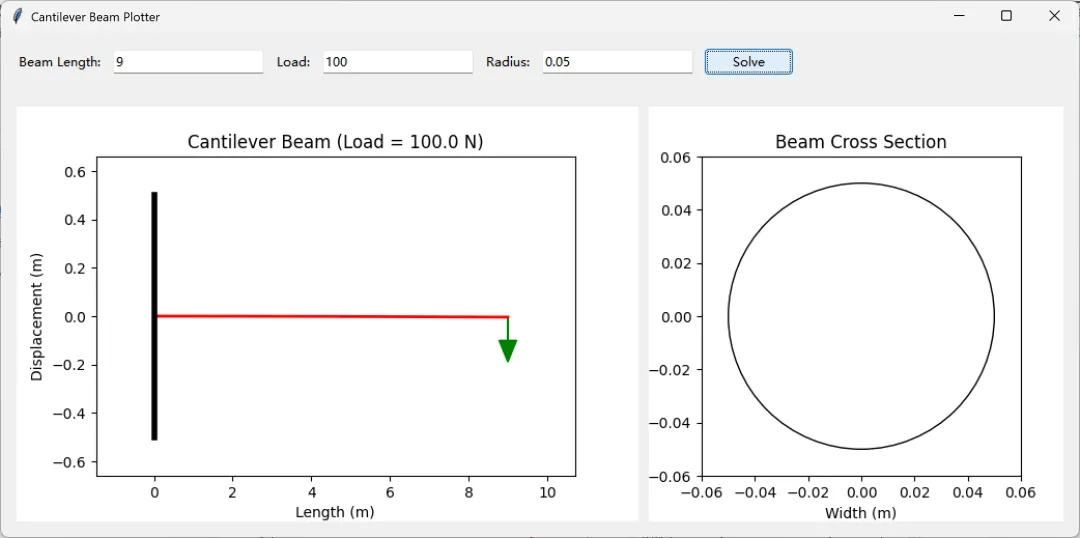

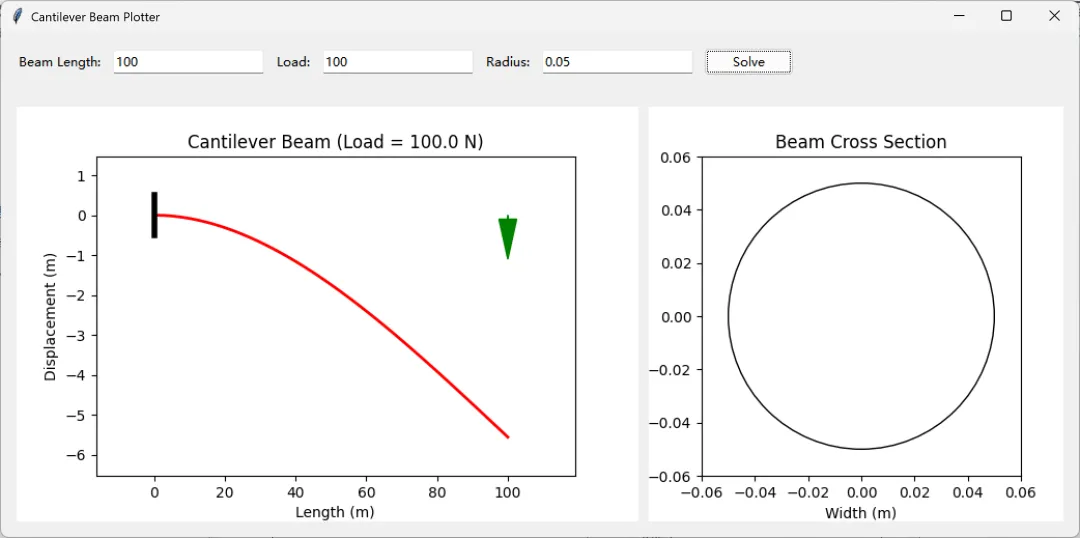

📚2 运行结果

编辑

编辑

编辑

编辑

编辑

部分代码：

        # 創建梁變形圖形和畫布        self.figure = plt.Figure(figsize=(6, 4))        self.ax = self.figure.add_subplot(111)        self.canvas = FigureCanvasTkAgg(self.figure, master=left_frame)        self.canvas.get_tk_widget().pack(fill=tk.BOTH, expand=True)        # 創建截面圖形和畫布        self.section_figure = plt.Figure(figsize=(4, 4))        self.section_ax = self.section_figure.add_subplot(111)        self.section_canvas = FigureCanvasTkAgg(self.section_figure, master=right_frame)        self.section_canvas.get_tk_widget().pack(fill=tk.BOTH, expand=True)        # 設置網格權重        master.grid_rowconfigure(1, weight=1)        master.grid_columnconfigure(0, weight=1)        master.grid_columnconfigure(1, weight=1)        bottom_frame.grid_rowconfigure(0, weight=1)        bottom_frame.grid_columnconfigure(0, weight=2)        bottom_frame.grid_columnconfigure(1, weight=1)        # 綁定調整大小事件        self.canvas.get_tk_widget().bind("<Configure>", self.on_resize)        self.section_canvas.get_tk_widget().bind("<Configure>", self.on_section_resize)        # 初始繪製未變形的梁和截面        self.plot_undeformed_beam()        self.plot_section()
