用Python做科研级画图——KDE密度

2026-09-02 19:04:21

大家好，我是你们的小帅学长。

在上一篇里，我们讲了直方图（Histogram），也讲了一个关键问题：bin 怎么选？但你可能已经发现一个现象：同一组数据，只要改变分箱数，直方图的形状就可能明显变化。

有时候，bin 少了 → 结构被抹平；bin 多了 → 噪声变结构。这时候很多人就会问，有没有一种方法，不需要分箱，也能看分布？

答案就是今天的主角：KDE（Kernel Density Estimation）核密度估计。简单理解为，KDE 就是一条“平滑版的直方图”。

01.KDE 到底在做什么？

直方图的逻辑是，把数据切成很多小箱子，然后统计每个箱子的数量。

而 KDE 的逻辑是，在每个数据点上放一个小“平滑曲线”，再把它们加起来。最终得到一条连续的概率密度曲线。

所以 KDE 的核心特点是没有分箱边界、曲线连续、更容易看出整体趋势。

很多论文里的“分布曲线图”，其实就是 KDE。

02. 什么时候 KDE 比直方图更好？

1）当你关心的是“整体形态”

例如，是否单峰 / 多峰？是否偏态？分布是否平滑？这时候，KDE 会比直方图更直观。

特别是在数据量较大的情况下（n > 200），KDE 往往能更好地呈现真实结构。

2）当你需要比较多组分布

如果你想比较：模型 A vs 模型 B、男 vs 女、城市 vs 农村，这时候，直方图叠加往往会很乱。

而 KDE 可以这样画：两条平滑曲线叠在一起，趋势差异一眼可见。

3）当你不希望 bin 影响结果

直方图的一个问题是：分箱边界会影响形状。

KDE 不存在这个问题，因为它没有 bin。

03. KDE 的关键参数：bandwidth（带宽）

如果说直方图的核心是 bin，那 KDE 的核心就是 bandwidth。

带宽控制的是曲线有多“平滑”。

带宽太小：曲线会非常锯齿、就像把噪声当结构

带宽太大：曲线会过度平滑、多个峰可能被合并

所以，KDE 的艺术，其实是带宽选择。

好消息是大多数软件已经有不错的自动选择规则。

例如：

Scott rule

Silverman rule

通常已经足够。

04. KDE 的常见误区

1）KDE 一定比直方图好

不是。如果样本量很小（n < 50），KDE 可能会画出“看起来很平滑但不真实”的曲线。这时候直方图反而更可靠。

2）KDE 是概率

很多人误以为曲线高度就是概率。

实际上，KDE 表示的是概率密度。曲线下面积才是概率。

3）KDE 可以解释每个细节

KDE 是一种估计方法。曲线形状会受带宽影响，所以不要过度解读细节。

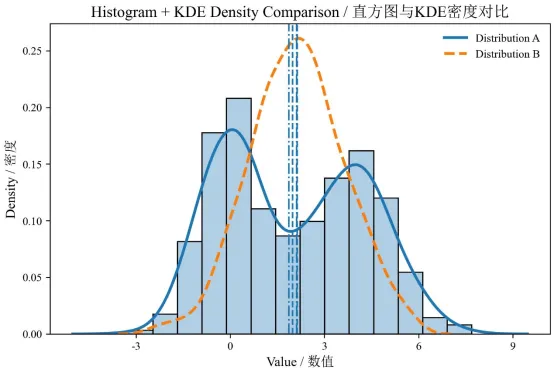

05. Python 示例代码（直方图 + KDE）

import osimport numpy as npimport matplotlib as mplimport matplotlib.pyplot as pltimport seaborn as snsfrom matplotlib import font_manager as fmfrom matplotlib.ticker import MaxNLocatorwin_fonts = r"C:\Windows\Fonts"for p in [          os.path.join(win_fonts, "times.ttf"),          os.path.join(win_fonts, "timesbd.ttf"),          os.path.join(win_fonts, "timesi.ttf"),          os.path.join(win_fonts, "simsun.ttc"),]:         if os.path.exists(p):                    try:                             fm.fontManager.addfont(p)                     except Exception:                             passmpl.rcParams["font.family"] = ["Times New Roman", "SimSun"]mpl.rcParams["axes.unicode_minus"] = FalseOUT_DIR = r"D:\py_figs"os.makedirs(OUT_DIR, exist_ok=True)np.random.seed(42)data_A = np.concatenate([        np.random.normal(0, 1, 400),         np.random.normal(4, 1.2, 400)])data_B = np.random.normal(2, 1.5, 800)mean_A = np.mean(data_A)median_A = np.median(data_A)mean_B = np.mean(data_B)median_B = np.median(data_B)fig, ax = plt.subplots(figsize=(8,5))# 直方图sns.histplot(         data_A,         bins="fd",         stat="density",         alpha=0.35,        ax=ax)# KDE曲线sns.kdeplot(         data_A,         linewidth=2.5,         label="Distribution A")sns.kdeplot(         data_B,         linewidth=2.5,         linestyle="--",        label="Distribution B")# 均值线ax.axvline(mean_A, linestyle="--", linewidth=1.5)ax.axvline(mean_B, linestyle="--", linewidth=1.5)# 中位数线ax.axvline(median_A, linestyle="-.", linewidth=1.5)ax.axvline(median_B, linestyle="-.", linewidth=1.5)ax.set_title("Histogram + KDE Density Comparison / 直方图与KDE密度对比", fontsize=14)ax.set_xlabel("Value / 数值", fontsize=12)ax.set_ylabel("Density / 密度", fontsize=12)ax.xaxis.set_major_locator(MaxNLocator(nbins=6))ax.yaxis.set_major_locator(MaxNLocator(nbins=6))ax.legend(frameon=False)out_path = os.path.join(OUT_DIR, "kde_density_demo.jpg")fig.savefig(         out_path,         dpi=300,         bbox_inches="tight",         pad_inches=0.05)plt.close()print("Saved:", out_path)
