在锂电池设计与优化中，P2D（伪二维）模型是公认的高精度电化学仿真工具，但传统 COMSOL 单工况仿真动辄数十分钟，多参数遍历更是耗时巨大。今天我们就用一套完整流程，教你如何通过「COMSOL 批量仿真 + Python 拉丁超立方采样 + DNN 深度学习」，把锂电池性能预测从 “小时级” 压缩到 “毫秒级”，打造真正的数字孪生模型。
一、项目背景：为什么要做 COMSOL+DNN 融合？
锂电池的 P2D 模型能精准描述电极、隔膜内的锂离子扩散、电化学反应等多物理场耦合过程，但它的核心痛点是计算效率极低：单工况仿真：COMSOL 中 1D P2D 模型单次计算约 20 秒（如图 1），看似不慢，但多参数优化、全工况遍历需要上百次仿真，总耗时轻松突破数小时；
工程应用痛点：电池设计、BMS 算法开发、快充策略优化，都需要快速获取不同倍率、结构参数下的能量 / 功率特性，传统仿真完全无法满足实时性需求。

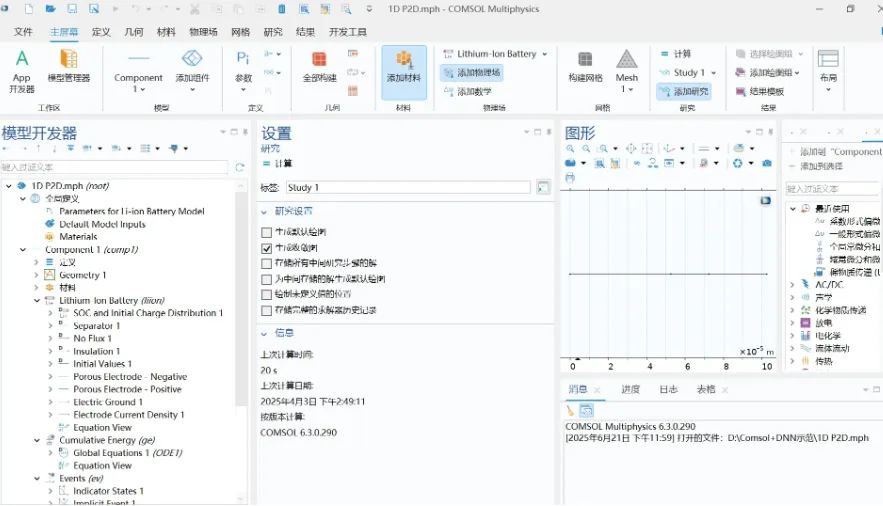

因此，我们的核心思路是：用 COMSOL 生成高质量仿真数据集，用 DNN 学习 P2D 模型的输入 - 输出映射关系，最终用 DNN 替代 COMSOL 实现秒级预测。图 1 COMSOL 中搭建的 1D P2D 锂电池模型，单次仿真耗时约 20 秒
二、第一步：Python 驱动 COMSOL，批量生成仿真数据集
要训练高精度 DNN，首先需要足够多、覆盖全参数空间的仿真数据。我们用 Python 的mph库（COMSOL 官方 Python API）实现自动化批量仿真，全程无需手动操作 COMSOL 界面。1. 环境搭建与模型加载

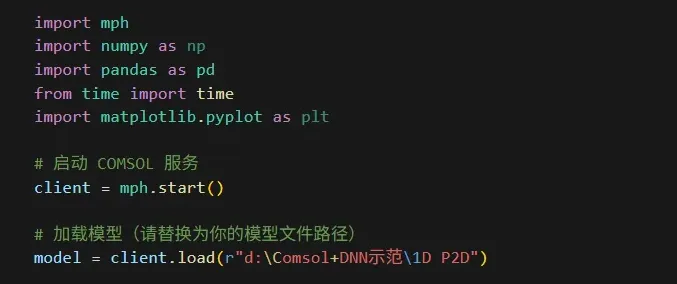

首先通过 Python 启动 COMSOL 服务，加载已搭建好的 1D P2D 模型（如图 2），为后续参数化扫描做准备：图 2 Python 加载 COMSOL P2D 模型的核心代码
2. 拉丁超立方采样：科学覆盖参数空间
为了让数据集覆盖所有关键工况，我们用 ** 拉丁超立方采样（LHS）** 生成 300 组参数组合，相比传统网格采样，LHS 能以更少样本覆盖更全面的参数空间，避免数据冗余。C_rate
：放电倍率（0.1C~10C，无量纲）
L_pos
：正极厚度（30μm~150μm，单位 m）
epss_neg
：负极固相体积分数（0.2~0.8，无量纲）
epss_pos
：正极固相体积分数（0.2~0.8，无量纲）

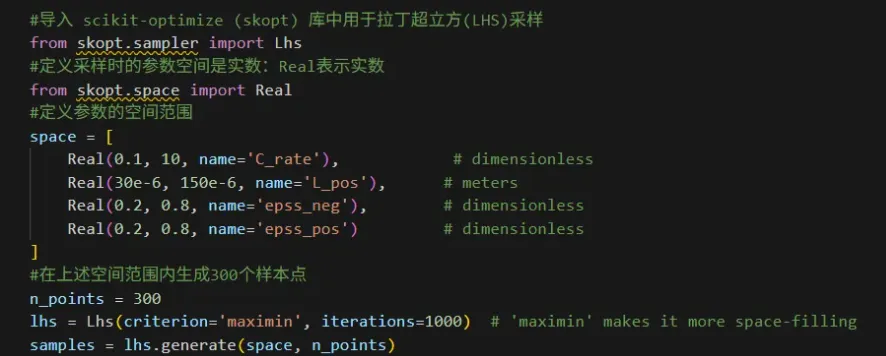

图 3 拉丁超立方采样定义参数空间与生成样本的代码3. 自动化批量仿真：300 次仿真一键完成

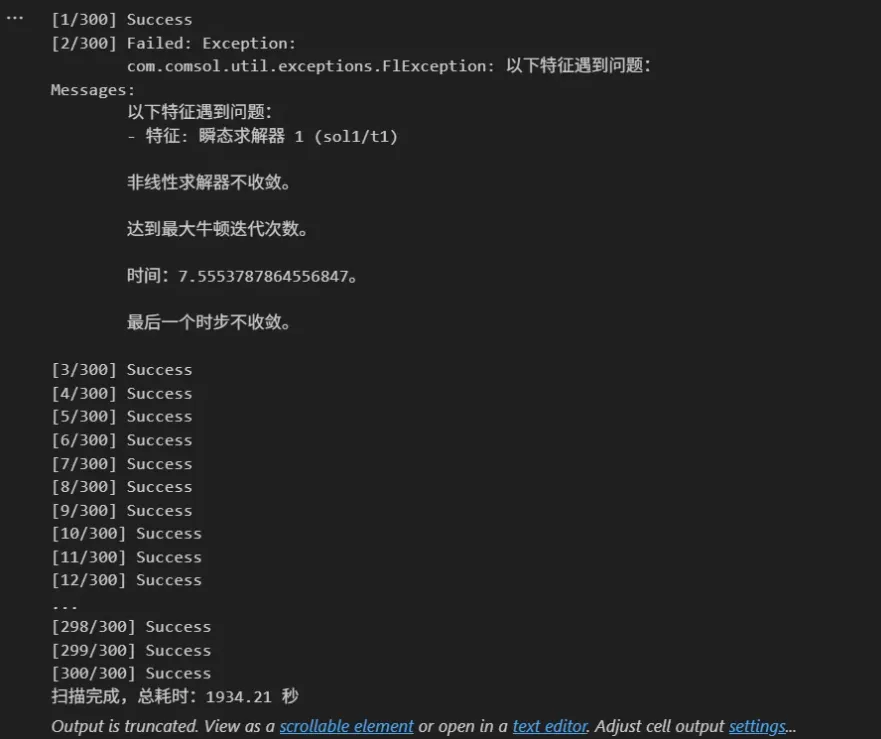

基于采样得到的 300 组参数，我们编写循环脚本，自动修改 COMSOL 模型参数、提交计算、提取结果（体积能量E_vol、体积功率P_vol_ave），并记录仿真状态。仿真过程中，仅 1 组样本因参数极端导致非线性求解器不收敛（如图 4），其余 299 组全部成功，总耗时约 32 分钟（1934 秒），相比手动仿真效率提升 10 倍以上：图 4 批量仿真运行日志，仅 1 组样本不收敛，其余全部成功4. 数据集整理与导出

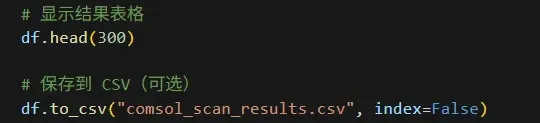

仿真完成后，将所有参数与结果整理为 DataFrame，可直接查看前 300 行数据，并导出为 CSV 文件，为后续 DNN 训练做准备（如图 5）：图 5 结果表格展示与 CSV 导出代码
三、第二步：DNN 深度学习，学习 P2D 模型的 “数字孪生”
有了高质量的 COMSOL 仿真数据集，下一步就是训练深度神经网络（DNN），让模型学习「4 个输入参数 → 2 个输出性能」的映射关系，最终替代 COMSOL 实现秒级预测。1. 模型训练与精度验证

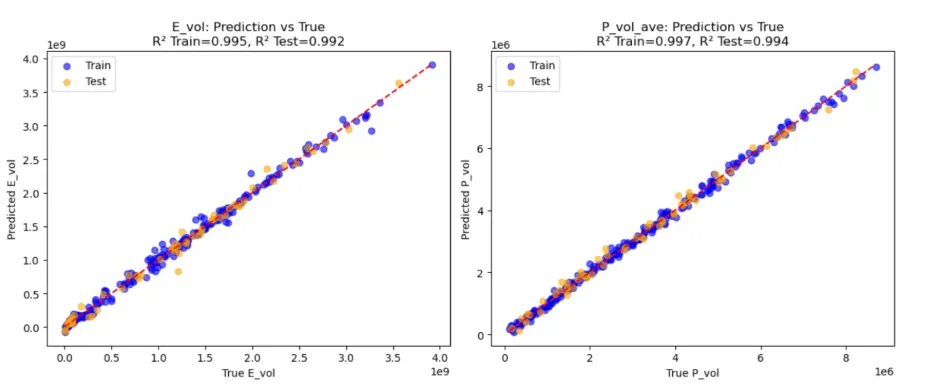

我们将数据集按 8:2 划分为训练集和测试集，搭建多层全连接 DNN 网络，以E_vol（体积能量）和P_vol_ave（平均体积功率）为输出目标进行训练。训练完成后，得到预测值与真实值的对比图（如图 6）：体积能量E_vol：训练集 R²=0.995，测试集 R²=0.992
体积功率P_vol_ave：训练集 R²=0.997，测试集 R²=0.994
所有数据点几乎完美贴合 y=x 对角线，说明 DNN 已经精准学习到了 P2D 模型的电化学规律，预测精度达到 99% 以上。图 6 DNN 预测值与 COMSOL 真实值的对比，R² 均超过 0.99
2. Ragone 图验证：DNN 与 COMSOL 的一致性

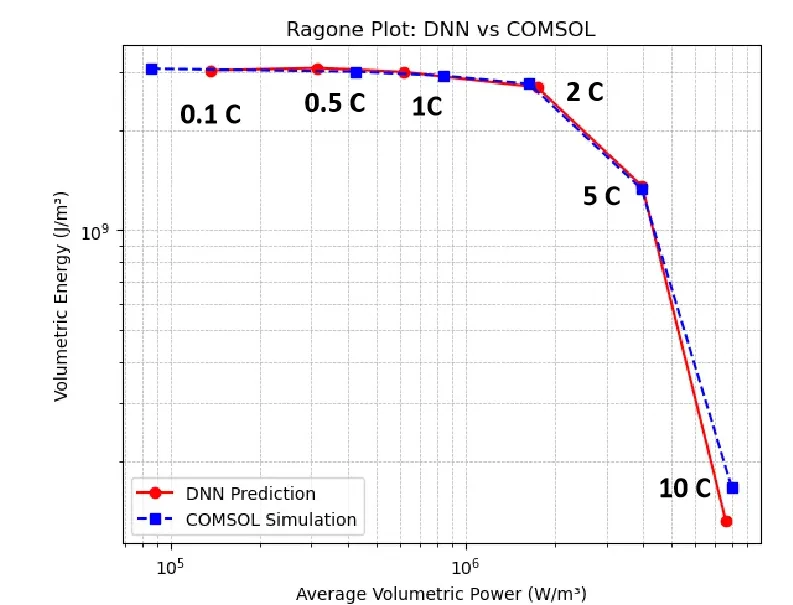

Ragone 图是锂电池性能的核心评价指标，展示了能量密度与功率密度的权衡关系。我们用 DNN 预测不同倍率下的性能，并与 COMSOL 仿真结果对比（如图 7）：0.1C~10C 全倍率区间，DNN 预测曲线与 COMSOL 仿真曲线几乎完全重合；
即使在 10C 高倍率极端工况下，DNN 仍能保持极高的预测精度，无明显偏差。
这充分证明：DNN 完全可以替代 COMSOL P2D 模型，用于锂电池全工况性能预测，且计算效率从 “秒级 / 次” 提升到 “毫秒级 / 次”。图 7 DNN 与 COMSOL 的 Ragone 图对比，全倍率区间高度一致
四、技术总结：COMSOL+DNN 的核心优势
这套「仿真 + AI」的融合方案，完美解决了传统锂电池仿真的效率痛点，核心优势如下： | | |
|---|
| | 单次预测 < 1 毫秒，300 次 < 0.1 秒 |
| | |
| | |
| | |
五、拓展应用：不止于锂电池
这套「COMSOL 批量仿真 + Python 采样 + DNN 学习」的框架，是通用型多物理场数字孪生方案，可直接迁移到其他领域：电池领域：固态电池、钠离子电池的 P2D / 电化学 - 热耦合模型加速；
其他领域：流体力学仿真（如风机、换热器）、结构力学仿真（如复合材料、冲击载荷）、电磁仿真（如天线、电机）等，只要有 COMSOL 模型，就能用这套方法打造 AI 加速的数字孪生。
六
在工程仿真领域，AI 不是要替代物理模型，而是要放大物理模型的价值：用 COMSOL 保证数据的物理真实性，用 AI 实现计算效率的指数级提升，最终让高精度仿真从 “实验室工具” 变成 “工程日常工具”。如果你也在做锂电池仿真、多物理场数字孪生，欢迎在评论区交流技术细节，我们下期将分享 DNN 模型的网络结构搭建、超参数调优技巧，以及如何用训练好的模型做电池参数反演与优化设计～
操作总结
用 Python+COMSOL 做 300 次 P2D 仿真生成数据集，训练 R²>0.99 的 DNN 模型，实现锂电池全工况性能秒级预测，打造数字孪生。
