【黑金云课堂】FPGA技术教程Linux开发:GPIO 编程/寄存器读写/以太网RJ45

Linux 应用第 10-12 节 GPIO 编程/寄存器读写/以太网RJ45，选自ALINX 黑金云课堂 FPGA 免费直播课。该课程由 ALINX 资深工程师团队倾力打造，从 0 到 1 系统化教学，帮助每位工程师跨过 FPGA 开发门槛。

🔍 ALINX：关注 ALINX，进入视频号即可查看完整黑金云课堂 FPGA 视频教程。配合笔记学习效果更佳。

GPIO 概念与分类

概念

GPIO —— General Purpose Input/Output 通用输入输出

• 区别于串口、SPI、IIC这些专用引脚，没有内置传输协议

• 数字信号只有高电平(1)、低电平(0)两种状态

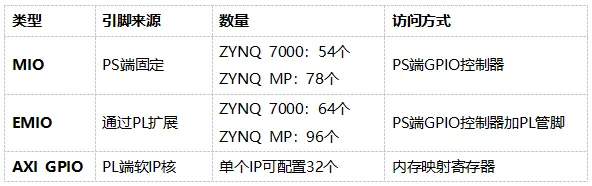

ZYNQ 平台上 GPIO 的种类

命令行控制 GPIO

• sysfs 方式：通过 /sys/class/gpio/ 的 export/direction/value 节点操作，已标记为 deprecated
• libgpiod 方式：使用 gpiodetect、gpioset、gpioget、gpioinfo 等命令，是推荐的新一代接口

C 语言控制 GPIO

• libgpiod C API：通过 gpiod_chip、gpiod_line 等结构体编程（gpio_libgpiod_demo.c，编译需链接 -lgpiod）

寄存器读写

寄存器访问原理

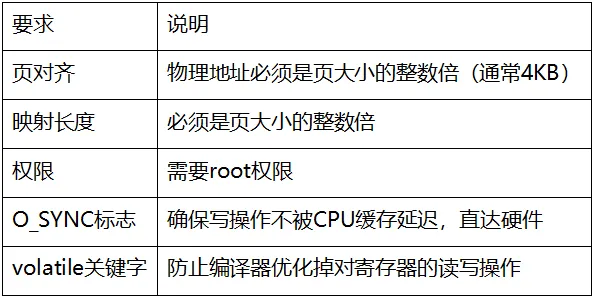

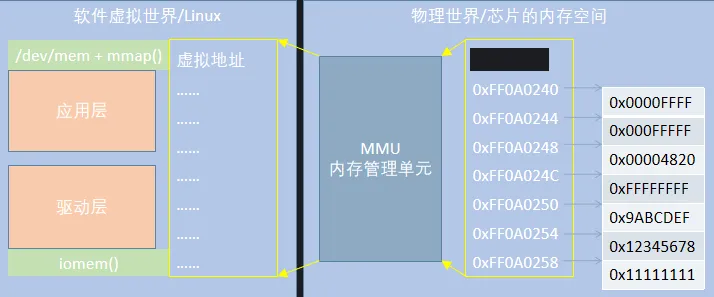

• Linux 虚拟内存机制阻止用户程序直接访问物理地址。通过 /dev/mem 设备文件和 mmap() 将物理地址映射到用户空间虚拟地址
• 物理地址必须页对齐（4KB）
• 需要 root 权限
• O_SYNC
   标志确保写操作直达硬件而不经过缓存

💡原理具体讲解可前往 ALINX 视频号进行直播回看。

❓为什么要在应用层访问寄存器

—— 更加方便

❓操作 /dev/mem 读写寄存器的代价？

• 没有保护机制，写入错误的地址可能导致系统立即崩溃，多个进程同时访问同一寄存器可能导致资源冲突混乱
• 速度慢效率低
• 可移植性很差
• 写入错误的值可能导致外设异常甚至硬件损坏

仅在调试阶段使用 操作时务必确认地址和值的正确性！！！

devmem 命令行工具

• 作用

快速读写物理寄存器，适合硬件调试

• 语法

devmem ADDRESS [WIDTH [VALUE]]

ADDRESS—物理地址；

WIDTH—访问宽度：8/16/32/64/128 位，默认32位；

VALUE—要写入的值，省略则执行读取

devmem 0xFF0A0248 # 读取寄存器32位devmem 0xFF0A0248 8  # 读取8位寄存器devmem 0xFF0A0248 32 0x00004820 # 向寄存器写入32位值

C 语言 mmap 映射

• 核心流程：open(/dev/mem) → 计算页对齐地址 → mmap 映射 → volatile 指针读写 → munmap 释放
• 关键要点：volatile 防止编译器优化、O_SYNC 保证直写硬件、完善的错误处理

以太网 RJ45

网络配置

• 常用命令：ifconfig/ip addr 配置 IP、route/ip route 配置网关、ethtool 查看链路状态、ping 测试连通性
• 可选：MDIO 配置 PHY 寄存器（速率、双工模式等）

iperf3 测速

• 测试 TCP/UDP 网络吞吐量
• TCP 测试反映最大可靠带宽；UDP 测试额外观察丢包率和抖动
• 服务端：iperf3 -s
• 客户端：iperf3 -c <IP> -t 30

Socket 编程

• TCP 服务端：socket → bind → listen → accept → recv/send → close
• TCP 客户端：socket → connect → send/recv → close
• UDP：使用 sendto/recvfrom，无需连接
• 关键 API：sockaddr_in、htons、inet_pton、inet_ntop

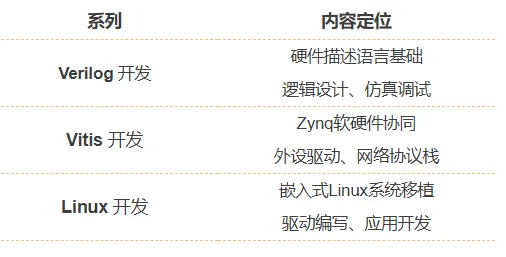

更多细节欢迎关注我们黑金云课堂全年免费直播课，黑金云课堂五月直播日历 我们将在每周二、三、四，同步推进 Verilog开发、Vitis开发、Linux开发三大系列，带你从零开始，稳扎稳打掌握 FPGA 开发全流程！
