在现代计算机和服务器中，无论是显卡、NVMe 存储、高速网卡，还是 AI 加速器，它们的极致性能发挥，都离不开 PCIe 提供的高速、低延迟数据通道。

PCIe早已成为高速互连的核心标准，更是支撑数据中心、AI 集群高效运行的“隐形基石”。

Linux 内核对 PCIe 提供了全方位、深层次的支持，从设备发现、资源分配，到驱动适配、错误处理，再到虚拟化、功耗优化，每一个环节都有成熟的内核机制支撑。

本文将为你深入解析Linux 内核中 PCIe 的具体实现细节，带你看懂内核是如何“驾驭”这一高速互连技术的。

一、PCIe 设备发现与资源管理：内核如何“识别”并“分配”设备？

在Linux 内核中，PCIe 设备通过 Root Complex构建完整的总线拓扑，涵盖 Switch、Endpoint和桥接器。

此阶段内核的核心工作的是完成设备枚举、资源分配与地址映射，为后续驱动运行打下基础。

1. 设备枚举（Enumeration）：内核的“设备扫描”流程

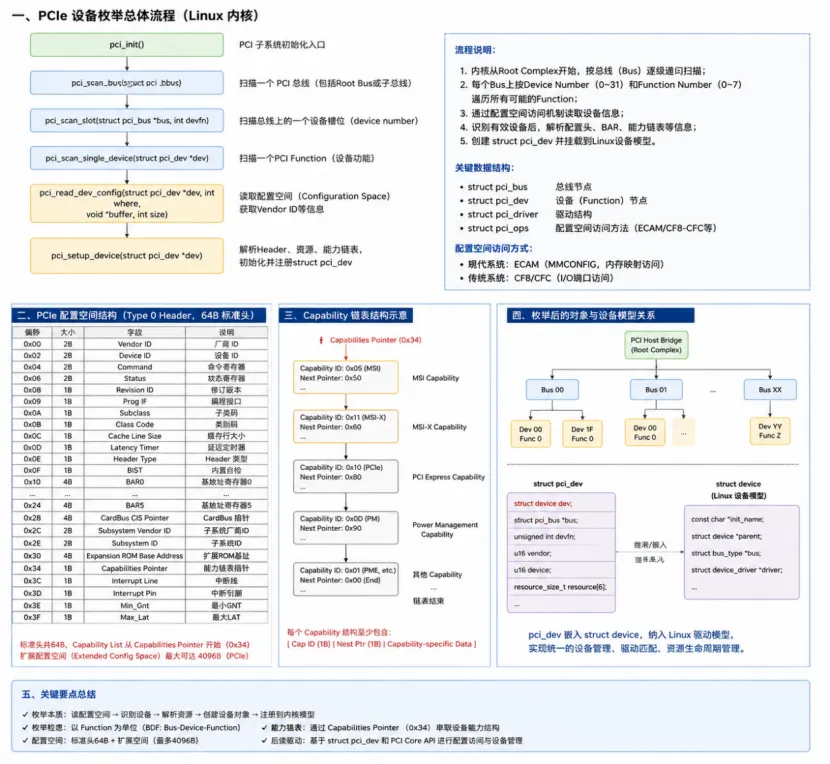

系统启动阶段，Linux 内核会对 PCIe 总线层级进行递归枚举，扫描 Root Complex 下所有 PCIe Function 设备，其核心过程是访问设备的配置空间Configuration Space。

Configuration Space是设备的标准化硬件描述接口，用于向操作系统暴露身份与资源信息，包含下面这些关键硬件属性：

lVendor ID / Device ID

lClass Code

lHeader Type

lBAR（Base Address Register）

lCapability List

lMSI/MSI-X Capability

lPCIe Capability

lExtended Capability

配置空间访问与PCIe 总线枚举由 Linux PCI Core 联合 Host Bridge 驱动统一完成。内核在启动阶段会遍历PCIe 拓扑结构:

首先读取配置空间起始字段以识别设备存在性与功能类型，

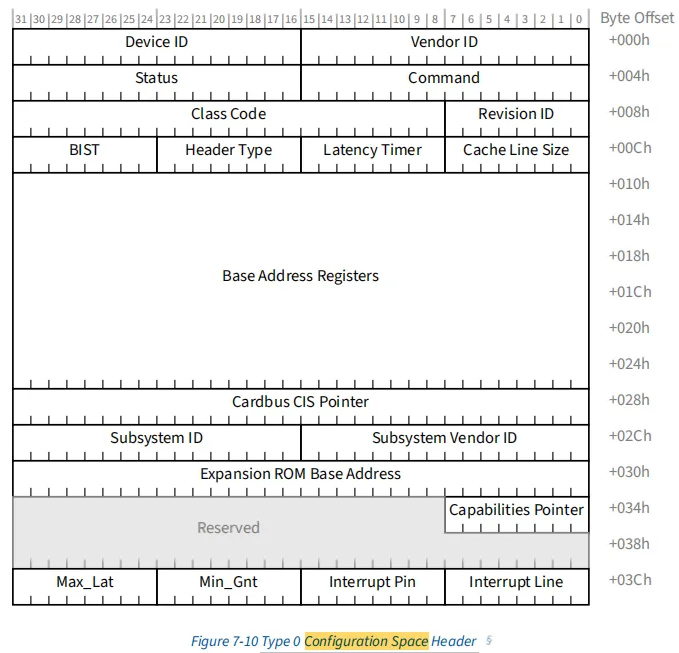

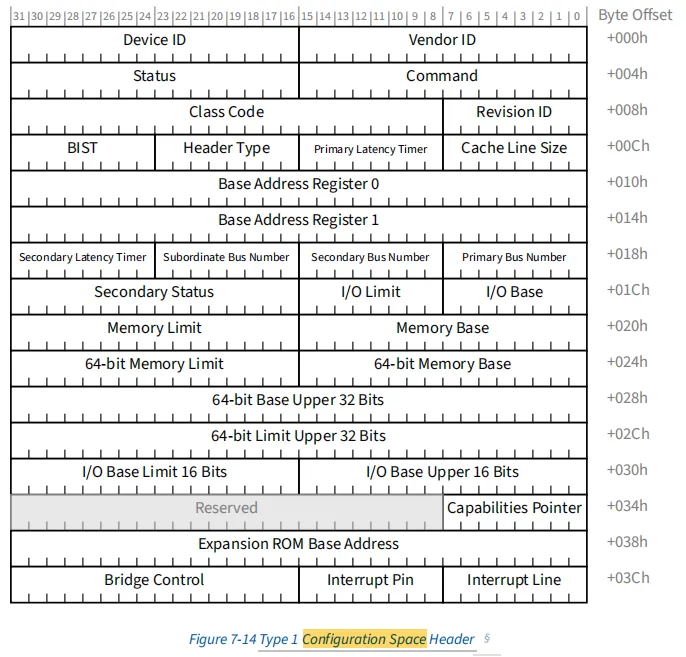

随后解析标准PCI Configuration Header（64 Bytes），完成设备身份识别、BAR 资源探测、Capability 链表解析及总线拓扑构建。

完成设备枚举后，内核会为每个Function 实例化创建struct pci_dev对象，

并将其注册到Linux 通用设备模型struct device中。

从而纳入Linux Driver Model，实现 PCIe 设备的统一拓扑组织、资源管理、热插拔支持以及全生命周期管理。

后续设备驱动加载时，无需直接操作底层PCIe配置事务，只需基于内核已创建的struct pci_dev句柄，通过：

pci_read_config_dword()、pci_write_config_dword()、pci_find_capability()

等标准PCI Core API，即可按需访问配置空间寄存器、解析设备能力结构并完成硬件初始化。

2. 资源分配：给设备“分配专属资源”

设备枚举完成后，内核需为PCIe 设备分配并规划底层硬件资源，保障设备正常寻址与收发数据，核心包含地址资源分配与中断资源配置两部分：

(1)地址资源分配

内核初始化阶段会通过pci_assign_resource() 完成设备资源分配：

依据设备配置空间中BAR 寄存器信息，统一分配MMIO或传统I/O端口地址资源；

分配后的资源信息会挂载存入struct pci_dev 资源链表，由内核统一做地址域管理，从根源避免多设备硬件资源冲突。

(2)中断资源配置

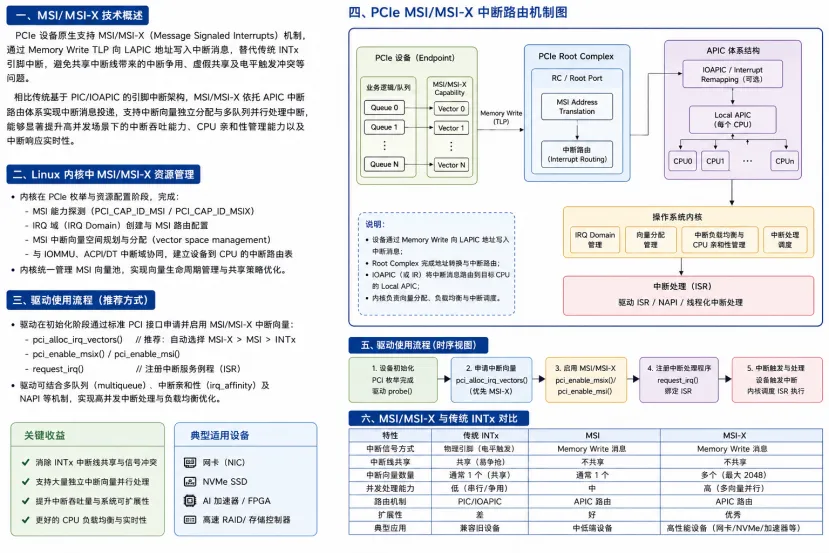

PCIe 设备原生支持 MSI/MSI-X（Message Signaled Interrupts）机制，可通过内存写事务替代传统 INTx 引脚中断，从而避免共享中断线带来的中断争用、虚假共享及电平触发冲突等问题。相比传统基于PIC/IOAPIC 的引脚中断架构，MSI/MSI-X 依托 APIC 中断路由体系实现中断消息投递，支持中断向量独立分配与多队列并行处理中断，能够显著提升高并发场景下的中断吞吐能力、CPU 亲和性管理能力以及中断响应实时性。

在Linux 内核 PCIe 子系统初始化阶段，内核已完成 PCIe 中断域（IRQ Domain）、中断向量空间及 MSI 路由资源的统一管理与分配。设备驱动在初始化过程中仅需调用：

pci_alloc_irq_vectors()、pci_enable_msi()、pci_enable_msix()

等标准PCI 接口申请 MSI/MSI-X 中断向量，并结合 request_irq() 完成中断服务例程（ISR）注册，即可实现多队列中断绑定与 CPU affinity 优化，满足网卡、NVMe SSD、高速 FPGA、AI 加速器等高性能 PCIe 设备的高并发业务处理需求。

3. BAR 映射：打通 CPU 与设备的“通信通道”

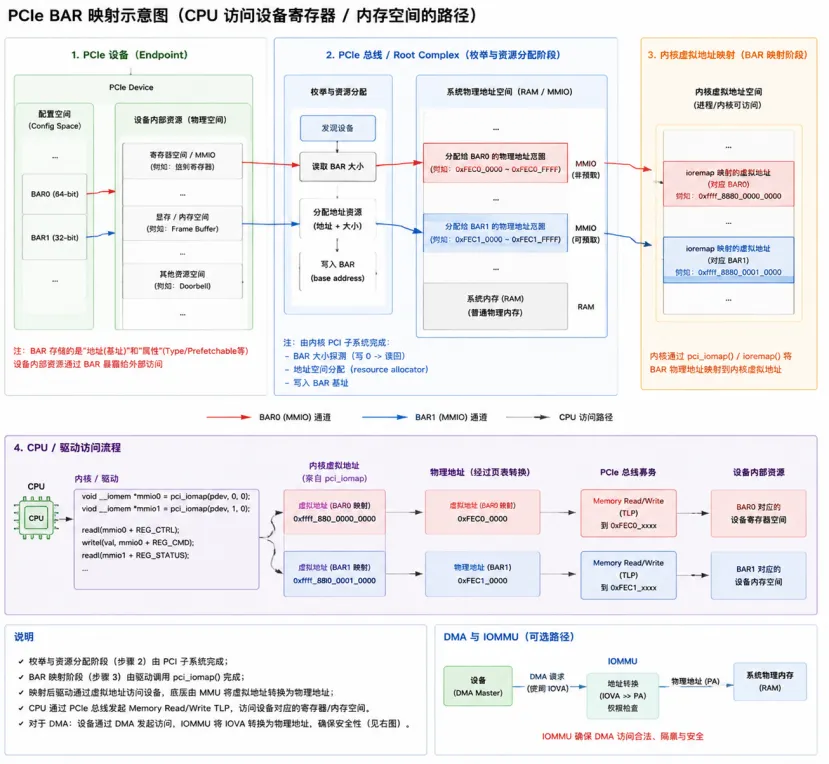

BAR（Base Address Register，基地址寄存器）是 PCIe 设备用于暴露寄存器、显存或 I/O 资源的核心寄存器集合。

通过BAR，设备的物理资源可以被映射到 CPU 地址空间，使驱动程序能够直接访问这些资源。

在Linux 内核中，驱动可使用 pci_iomap()将设备的 MMIO BAR 映射到内核虚拟地址空间。

映射完成后，驱动无需关心物理地址，可直接通过虚拟地址访问设备寄存器，简化开发流程。

对于支持DMA 的设备，内核配合 IOMMU 将内存映射到设备 DMA 地址空间，确保 DMA 传输安全且不会越界。

二、驱动接口与DMA 实现：内核如何“对接”设备并实现高速传输？

PCIe 设备业务功能的正常运转，依赖设备驱动与 Linux 内核的深度协同；

而DMA是支撑 PCIe 设备高速批量数据传输的核心能力。

内核不仅提供标准化的PCIe 驱动注册框架，还封装了完备的 DMA 寻址、地址映射与传输管理机制，大幅屏蔽了底层硬件差异，使驱动开发者可快速完成各类 PCIe 外设的适配与高速业务开发。

1. PCI/PCIe 驱动注册：内核与驱动的“对接桥梁”

Linux 内核为 PCIe 设备驱动提供了标准化开发与注册框架。

驱动开发者只需定义并填充struct pci_driver 结构体，再调用内核标准接口完成注册，即可接入内核PCI Core 子系统，实现设备匹配与生命周期管理。

驱动通过pci_register_driver(&my_driver)接口完成注册。

struct pci_driver 核心关键字段包含：

lname：驱动名称标识

lid_table：PCI 设备厂商号 / 设备号匹配表，用于内核自动匹配对应硬件

lprobe：设备匹配成功后的初始化回调函数

lremove：设备移除或驱动卸载时的资源回收回调函数

回调函数核心职责：

probe () 回调：内核枚举到与id_table 匹配的 PCIe 设备后，会自动触发执行 probe()，是驱动设备初始化的核心入口，典型工作流程：

l调用pci_enable_device() 激活 PCIe 设备、使能总线资源；

l通过pci_iomap() 完成 BAR 空间内核虚拟地址映射，建立寄存器访问通道；

l调用dma_set_mask() 设置设备 DMA 寻址能力与地址属性；

l申请并注册中断服务例程（request_irq() 或 MSI/MSI-X 相关接口）；

l初始化设备私有寄存器、业务数据结构与软硬件工作环境。

remove () 回调：设备热插拔下线、驱动卸载时内核自动调用remove()，负责反向资源清理，避免资源泄露与系统异常：

l注销已注册的中断资源（free_irq()）；

l调用pci_iounmap() 释放 BAR 虚拟地址映射；

l通过pci_disable_device() 禁用 PCIe 设备；

l释放驱动运行过程中申请的内存、设备上下文等各类软硬件资源。

2. DMA 与 P2P 支持：实现高速无CPU干预传输

DMA的核心作用是让 PCIe 设备无需 CPU 干预，直接与系统内存进行数据传输，彻底解放 CPU 算力，极大提升设备数据吞吐效率。

Linux 内核针对 DMA 传输提供了完善的 API 与机制支持，覆盖不同传输场景，具体如下：

(1)连续一致性内存分配

内核通过dma_alloc_coherent() 函数，为 DMA 设备分配物理连续、cache coherent 的内存区域，保证高速、稳定的传输，避免因内存不连续导致 DMA 访问复杂化或性能下降。

(2)P2P（Peer-to-Peer）DMA 设备间直接传输

P2PDMA 允许两个 PCIe 设备直接访问彼此的内存。

Linux 内核通过 IOMMU 配置映射表，实现设备间直接数据传输，无需经过 CPU 或系统内存中转，有效降低延迟、提升吞吐效率。

(3)散布/聚集（SG List）映射

对于非连续内存区域，驱动可通过dma_map_page() 或 dma_map_sg() 将这些页面映射到设备可直接访问的 DMA 地址空间，设备可按 scatter-gather table 顺序读取，适用于大尺寸、分散式数据传输。

3. 链路训练与速率管理：平衡性能与功耗

PCIe 链路速率（Link Speed）与通道宽度（Link Width）是决定设备传输带宽与整体性能的核心因素。

Linux 内核提供了完善的 PCIe 链路管理接口，支持驱动依据业务负载与性能诉求，动态配置和调优链路参数。

(1)链路参数配置

l驱动可通过pci_set_max_link_speed()、pci_set_link_width() 等内核接口，设定链路协商的最大速率（PCIe 4.0/5.0 等）与通道宽度（x1/x4/x8/x16）。

l链路配置需满足本端设备、上游Port、PCIe 交换机均兼容对应速率与宽度，否则配置无法生效。

l合理整定链路参数，可在传输性能与功耗开销之间实现最优平衡。

(2)高速链路稳定性优化

l针对PCIe 5.0 及以上高速链路，内核与 PHY 驱动协同完成链路均衡（Equalization）调校与误码率（BER）实时监控，保障高速信号完整性。

l驱动可按需触发链路重训练（Link Retraining），动态修复链路信号质量，降低传输误码率，维持高速链路稳定运行。

l配合PCIe 链路电源管理（LSPM）机制，可在高性能全速模式与低功耗休眠状态之间动态切换，兼顾性能与节能。

三、可靠性与容错：内核如何“应对”设备故障？

在服务器、数据中心等关键场景中，PCIe 设备的可靠性至关重要。Linux 内核提供完善的容错机制，可及时检测和处理设备错误，避免故障扩散，保障系统稳定运行：

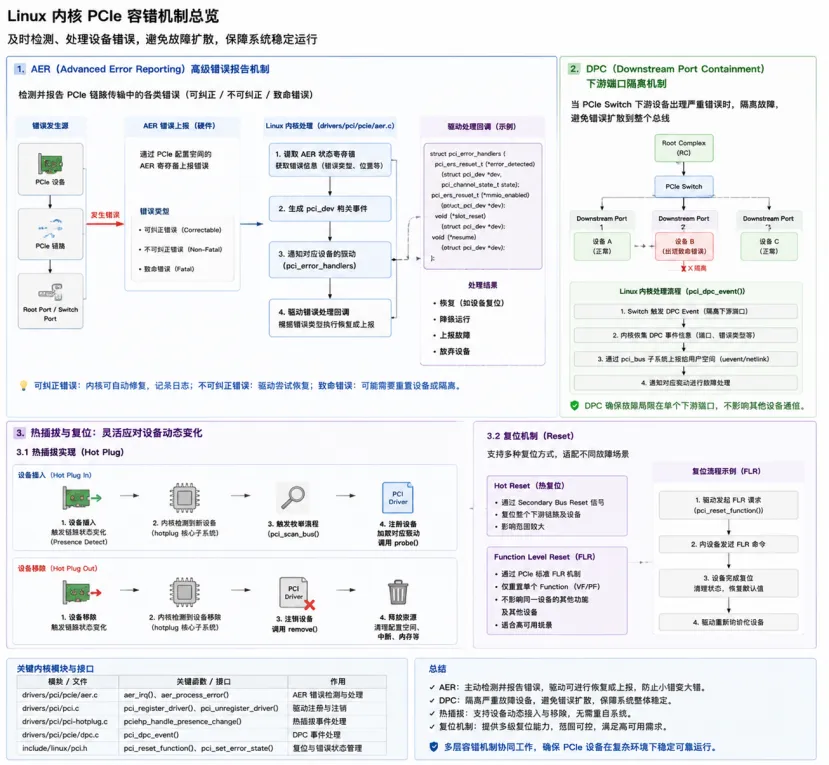

1. AER（Advanced Error Reporting）

(1)PCIe 标准定义的高级错误报告机制，支持可纠正（Correctable）、不可纠正（Uncorrectable）和致命错误（Fatal）三类错误。

(2)当设备出现错误时，会通过AER 配置空间寄存器上报，触发中断。

(3)内核AER 子系统（drivers/pci/pcie/aer.c）检测错误后，生成事件，并调用驱动注册的回调（`struct pci_driver.aer_error_detected`）。

(4)驱动可根据错误类型执行恢复操作（如功能重置、Hot Reset 或上报用户态）。

2. DPC（Downstream Port Containment）

(1)当PCIe Switch 下游设备出现严重错误时，Switch 硬件触发 DPC，将故障设备隔离，防止错误蔓延到整条总线。

(2)内核通过`pci_dpc_event()` 收集 DPC 事件，并通过 `pci_bus` 子系统上报给用户空间，同时通知驱动进行处理。

3. 热插拔与复位

(1)热插拔：内核hotplug 核心子系统实时监控 PCIe 链路变化，检测到新设备插入时自动触发枚举、注册设备并加载驱动；设备移除时自动注销并释放资源，无需重启。

(2)复位机制：

①Hot Reset：复位设备功能块，可能影响多功能设备

②Function Level Reset (FLR)：仅复位单功能，不干扰其他设备功能

(3)内核通过`pci_reset_fn()` 或 `pci_reset_device()` 执行复位操作，实现高可用场景下的灵活容错。

四、虚拟化支持：内核如何“共享”PCIe 设备？

在虚拟化场景中，多个虚拟机可能需要共享或独占PCIe 设备。

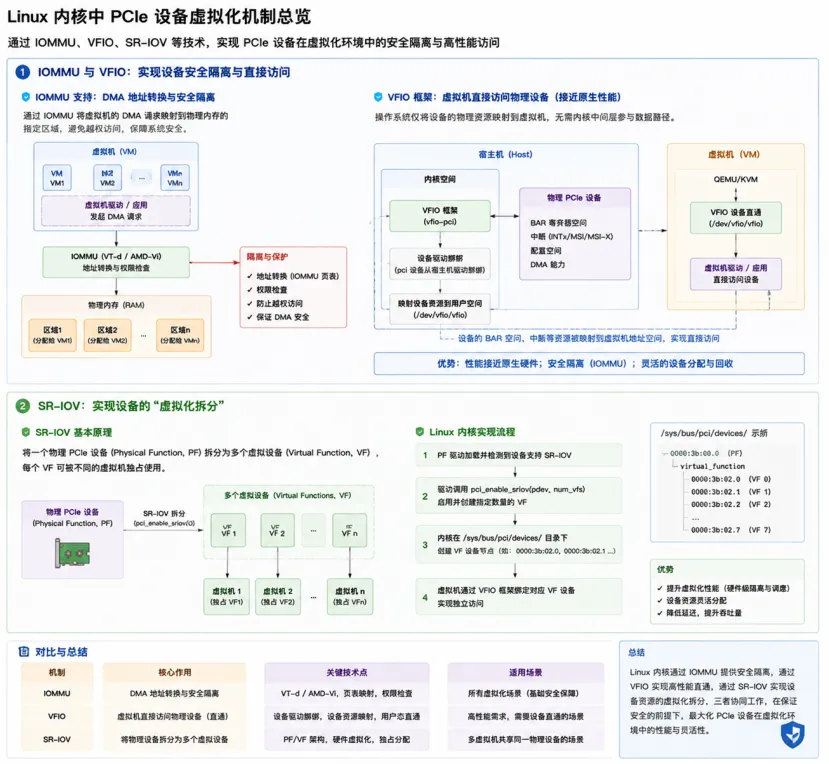

Linux 内核通过 IOMMU、VFIO、SR-IOV 等机制，实现 PCIe 设备虚拟化，兼顾性能与安全性：

1. IOMMU 与 VFIO：实现安全隔离与直接访问

(1)IOMMU（Intel VT-d / AMD-Vi）将虚拟机的 DMA 地址（IOVA）映射到物理内存（PA），确保 DMA 访问合法，防止越权访问其他虚拟机或内核内存。

(2)VFIO 框架提供用户态驱动接口，使虚拟机可以通过 VFIO 将物理设备的 BAR、MSI/MSI-X 等资源映射到虚拟机地址空间，实现接近原生性能的设备直通访问。

2. SR-IOV（Single Root I/O Virtualization）：实现设备虚拟化拆分

(1)SR-IOV允许将一个物理 PCIe 设备（PF，Physical Function）拆分为多个虚拟设备（VF，Virtual Function）。

(2)内核驱动通过`pci_enable_sriov()` 创建 VF 设备节点，虚拟机可通过 VFIO 绑定 VF，实现独立访问。

(3)每个VF 拥有独立 BAR 和 DMA 通道，可提供虚拟机独占的高性能通路，同时支持灵活的资源分配。

五、链路与功耗管理：内核如何“节能”并优化性能？

Linux 内核对 PCIe 链路功耗管理进行了深度适配与优化，原生支持多级低功耗链路状态，并结合动态链路功耗管理（dLPM）机制，在不影响业务性能的前提下最大限度降低整机功耗，可适配移动终端、服务器等各类应用场景。

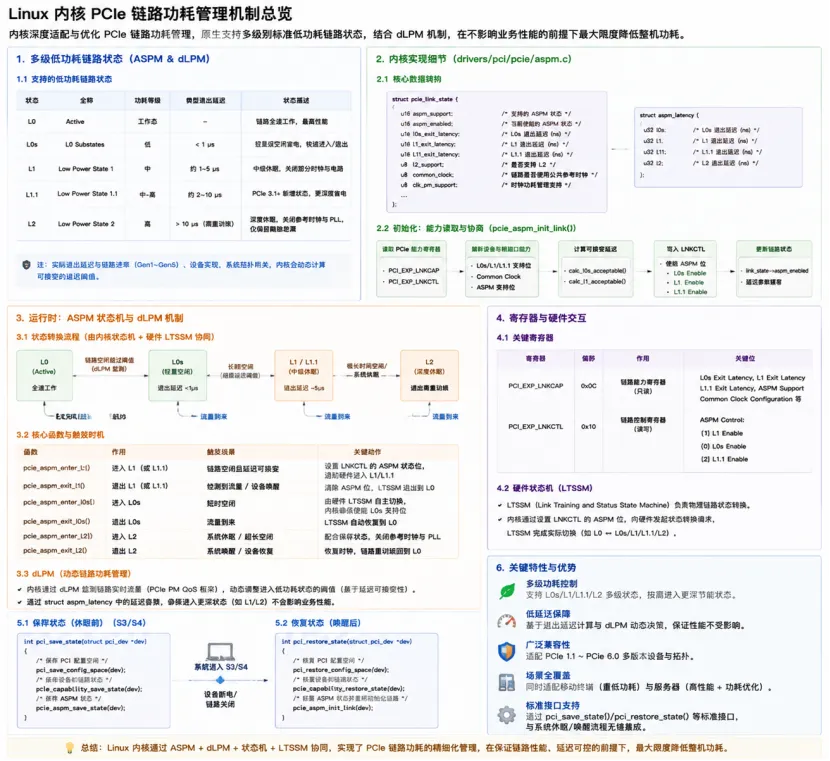

1. 多级低功耗链路状态（ASPM / dLPM）

内核实现文件：drivers/pci/pcie/aspm.c

核心结构体：

struct pcie_link_state：维护链路状态、ASPM 能力、延迟参数

struct aspm_latency：记录 L0s/L1 退出延迟

初始化：

l`pcie_aspm_init_link()` 读取设备与根端口PCI_EXP_LNKCAP/PCI_EXP_LNKCTL寄存器

l协商启用L0s/L1/L1.1 功能

l`calc_l0s_acceptable()/calc_l1_acceptable()` 计算系统可接受退出延迟，避免性能影响

运行时：

lL0s：轻量级空闲省电，由 LTSSM 自主切换，退出延迟 <1μs，适合短时空闲

lL1/L1.1：中级休眠，内核通过 `pcie_aspm_enter_l1()` 触发，关闭部分时钟与电路，退出延迟 ~5μs，适合长空闲

lL2：深度休眠，由 `pci_save_state()/pci_restore_state()` 配合系统 S3/S4 管理，关闭参考时钟与 PLL，仅保留辅助电源，退出需链路重训练

dLPM：动态调整链路状态，实现性能与功耗平衡

2. 链路快速恢复

l当设备有数据传输时，内核调用`pcie_aspm_exit_l1()`，LTSSM 快速切换回 L0 全速工作态

l保证低延迟与高性能并兼顾节能

3. 休眠与唤醒接口

l驱动可通过`pci_save_state()` / `pci_restore_state()` 配合系统休眠流程，完整保存与恢复 PCIe 配置空间和链路状态

l保证设备休眠后可正常唤醒，链路和业务稳定运行

六、调试与诊断工具：内核提供的“排查利器”

为了方便开发者调试PCIe 设备和内核实现，Linux 提供了多种实用工具，可快速查看设备状态、排查故障、分析性能瓶颈：

1. lspci -vv 常用 PCIe 设备查看工具

显示配置空间信息、BAR 映射、链路速率、MSI/MSI-X 向量、能力链表等

可结合驱动绑定状态快速定位硬件问题

`lspci -vvv` 可显示更详细能力链表与内核启用状态

2. setpci 低级调试工具，可直接读写 PCIe 配置寄存器

用于调试链路参数、验证设备配置

注意：操作不当可能导致设备不可用，一般仅在开发/验证阶段使用

3. dmesg 查看内核日志

获取AER 错误、热插拔事件、链路状态变化、驱动加载状态

可配合`dmesg | grep pci` 快速过滤 PCIe 相关事件

结合`/sys/bus/pci/devices/` 可查看内核 PCIe 设备状态

4. perf / trace-cmd性能分析工具

监控PCIe 总线 DMA 事务、传输延迟、吞吐瓶颈

示例：

`perf record` / `perf report` 分析 DMA 调用或中断响应

`trace-cmd record -e pci` 或 `-e pci:dma` 记录内核层 PCIe 活动

有助于优化驱动和应用程序性能

七、总结：Linux 内核如何“驾驭”PCIe 高速互连？

Linux 内核对 PCIe 的支持，已形成覆盖“发现 → 配置 → 传输 → 容错 → 虚拟化 → 节能 → 调试”的完整体系，核心如下：

1. 设备发现与资源管理

- 通过 PCIe 枚举扫描 Bus/Device/Function，生成 `struct pci_dev`

- 统一分配 MMIO、中断等资源，构建规范化设备管理模型

2. 驱动与 DMA 实现

- 提供标准化驱动接口（`struct pci_driver`）

- 支持 DMA 和 P2P 传输，结合 IOMMU 实现安全高效数据访问

3. 可靠性与容错

- 内核支持 AER、DPC、热插拔、FLR 等机制

- 可主动检测错误、隔离故障并恢复设备，保障系统稳定

4. 虚拟化支持

- 支持 SR-IOV PF/VF 拆分

- VFIO 驱动实现虚拟机直通访问

- IOMMU 提供 DMA 隔离，实现安全共享

5. 功耗管理与链路优化

- 多级 ASPM / dLPM 低功耗状态管理

- 动态调节链路速率与通道数，平衡性能与功耗

- 适配移动终端、服务器及数据中心等场景

6. 调试与性能分析工具

- 提供 lspci、setpci、dmesg、perf、trace-cmd 等工具

- 覆盖硬件状态、内核事件及性能分析，全链路排查和优化能力

正是这些完善的机制，使Linux 内核能够充分发挥 PCIe 的高速、低延迟和可扩展特性，支撑 PC、服务器、数据中心以及 AI/云计算集群等多种应用场景，成为现代高速计算平台的核心基石。
