一、痛点与价值：批量过切/碰撞检查为何成为模具与航空制造的效率瓶颈

在模具与航空航天零部件的高端制造领域，每一道数控程序在“上机”前都必须经过严格的安全验证。过切检查与碰撞检查是保障加工安全、避免昂贵损失的“生命线”。然而，正是这条“生命线”的传统作业方式，成为了制约编程效率的关键瓶颈。

🔍 模具制造：孔系丛林中的“扫雷”困境

模具，特别是汽车覆盖件、大型注塑模具，结构异常复杂。一个模仁上往往分布着成百上千个螺丝孔、顶针孔、冷却水路孔。这些孔不仅数量多，且角度各异，存在大量斜孔、倒扣孔。编程工程师面临的常态是：在生成了针对这些孔的钻孔或铣削刀路后，必须逐一检查刀具是否会在孔内发生碰撞，以及是否为通孔、是否需要延伸以确保加工完整。

这一过程的传统做法高度依赖人工。工程师需要手动检查每条钻孔刀路是否过切以及刀具的伸出是否足够。这不仅耗时耗力，更关键的是，在高度重复和视觉疲劳下，人为疏忽极易被放大。一旦遗漏某个倒扣孔的碰撞检查，或在复杂的孔系中误判了孔深，轻则导致刀具损坏，重则直接引发撞刀事故，损坏高价值的模具工件与机床主轴。

因此，模具制造的效率瓶颈并非在于生成刀路的速度，而在于刀路生成后，那项繁琐、重复但又至关重要的批量安全验证工作。这种“扫雷”式的手动检查，挤占了工程师本应用于工艺优化与创新的宝贵时间。

✈️ 航空航天：复杂曲面与超高精度下的“安全红线”

航空航天零部件，如涡轮叶片、结构框、发动机舱体，则将挑战推向另一个维度。这类零件普遍采用钛合金、高温合金等难加工材料，价值极高，且具有复杂曲面、深腔、薄壁等特征，大量依赖五轴联动加工。其碰撞风险远不止于孔内，更存在于刀具、刀柄、主轴头与工件、工装夹具在整个动态加工过程中的空间干涉。

航空航天加工对旋转中心精度、热变形补偿等有极高要求，需要将精度误差控制在微米级（如0.01mm以内）。这意味着，碰撞检查不能停留在静态的、基于理想模型的简单测算，而必须进行高保真的五轴虚拟机床仿真。工程师需要为每台特定机床（配置特定的.mtd、.dmt模型文件）模拟B/C轴回转、主轴运动及复杂的坐标系变换，以实时检测超程、碰撞与过切。

在没有自动化工具的情况下，这项工作意味着：为每个重要工步或可疑区域，手动设置仿真、启动计算、分析结果、定位错误代码。对于一道包含数十个工步的五轴精加工程序，其验证时间可能超过编程本身。更严峻的是，由于仿真计算资源消耗大、耗时久，实践中往往无法对全部刀路进行充分的仿真验证，只能在关键区域进行抽检，这无疑埋下了巨大的质量与安全风险。

⚡ 共性痛点：从“人防”到“技防”的必然转型

综上所述，无论是模具上密集的孔系，还是航空零件复杂的运动轨迹，批量、彻底、可靠的过切/碰撞检查都是刚需。传统“人防”模式的痛点集中体现在：

• 效率低下：重复性手动操作挤占核心工艺时间。

• 一致性差：依赖个人经验与状态，检查标准难以统一。

• 风险盲区：人工检查难免遗漏。

因此，将这项任务从工程师耗时费力的手动“苦差”，转变为由程序驱动的自动化、标准化、批量化“静默守护”，就成为解锁模具与航空制造编程效率瓶颈、提升整体车间安全与可靠性的核心价值所在。它直接关乎：

• 安全：从源头杜绝撞刀，保护机床与高价值工件。

• 效率：将工程师从重复劳动中解放，专注于工艺优化。

• 标准化：将最佳检查固化为企业程序资产，实现“人机合一”的可靠质控。

这正是开发一款能够无缝集成于PowerMill环境、实现一键批量检查的自动化程序的根本驱动力与核心价值。

二、技术架构速览：Python + PowerMill API 如何协同工作

承接上一章提出的核心需求：必须在PowerMill环境中实现一键触发、无人值守的批量检查，并且工具本身要能无缝集成。这决定了我们的技术方案无法是外部独立的可执行文件，而必须是能与PowerMill深度交互的“插件式”解决方案。

基于此，一个以Python 作为粘合剂和逻辑控制器，PowerMill .NET API 作为功能执行引擎的架构便成为最直接和高效的路径。下图清晰地展示了这一协同工作的核心层次与数据流动：

1. 为什么是 Python + .NET API？

首先需要澄清一个关键点：PowerMill的二次开发接口体系是分层的。最底层是原生的宏语言 (Macro)，它功能全面但代码冗长，且直接操作字符串命令，维护和扩展性在复杂应用中欠佳。

而位于其上层的.NET API，则是由Autodesk官方提供的、基于 Microsoft .NET Framework 4.8 的编程接口。它并非替代宏，而是一个更强大、更现代的封装层。根据开发文档，与直接使用宏脚本相比，.NET API 能显著减少代码量，并通过面向对象的方式提供更好的可维护性。

最关键的是，PowerMill的.NET API明确支持通过Python进行调用。这意味着，开发者可以利用Python简洁的语法、强大的数据处理库（如Pandas, NumPy）以及丰富的生态系统来编写业务逻辑，同时通过API去驱动PowerMill执行所有底层操作，完美结合了两者的优势。

2. 架构核心：三层协同模型

整个批量检查工具的运行，依赖于下图所示的三层协同工作流：

a. 用户交互与逻辑控制层 (Python)

这是工具的大脑，由Python脚本编写。它负责：

• 配置解析：读取用户预设的检查标准（如过切余量、碰撞检查范围）。

• 流程编排：决定检查的顺序，例如“先执行所有刀路的碰撞检查，再执行指定特征的过切检查”。

• 任务调度：将成百上千个待检查项（刀路、孔特征）批量打包，提交给下层API。

• 结果处理与分析：接收API返回的原始检查数据，进行整理、分级（如：严重碰撞、警告、通过），并生成结构化的报告（Excel/HTML）。

b. 命令执行与数据交互层 (.NET CLR + PowerMill API)

这是工具的神经中枢，由pythonnet(CLR) 桥接，调用PowerMill官方.NET程序集。

• 连接与实例控制：通过PMAutomation类连接到正在运行的PowerMill进程 (InstanceReuse.UseExistingInstance)，实现无缝集成。

• 项目数据访问：通过ActiveProject获取当前会话对象 (PMProject)，进而直接以编程方式遍历和操作其中的刀具路径(Toolpaths)、模型(Models)、NC程序(NCPrograms)等所有核心资源。

• 发送检查指令：这是核心操作。Python逻辑层决定“检查什么”和“如何检查”，然后通过API的powerMill.Execute()方法，发送精确的PowerMill命令字符串。例如：

#通过API执行过切检查命令

powerMill.Execute("FORM COLLISION")

powerMill.Execute("EDIT COLLISION TYPE GOUGE")

powerMill.Execute("EDIT COLLISION SCOPE ALL")

powerMill.Execute("EDIT PAR 'Verification.Thickness' '-0.2'")#设置检查余量

powerMill.Execute("COLLISION APPLY") # 执行检查

powerMill.Execute("COLLISION ACCEPT")

• 静默执行保障：在批量处理前，调用powerMill.DialogsOff()关闭所有交互对话框，确保流程在后台“静默”完成，不干扰工程师工作。

c. 功能实现与计算内核层 (PowerMill 软件自身)

这是工具的手和脚，也是所有加工仿真与验证权威性的来源。

• 高保真仿真引擎：API发送的检查命令，最终由PowerMill内核的虚拟机床仿真系统执行。它严格按照指定的机床模型(.dmt/.mtd)、刀具装配和刀路数据，进行物理准确的碰撞与过切计算。

• 状态反馈：检查完成后，内核会更新相关对象的状态。例如，发生碰撞的刀具路径，其safety.tool.cutting.status属性会被标记为'collides'。API层可以获取这些状态，并返回给Python层进行判定。

3. 协同工作流程示例（一次检查的旅程）

1.触发：工程师在集成到PowerMill界面的工具面板上点击“批量检查”。

2.准备：Python脚本启动，通过pythonnet加载PowerMill .NET API，连接到当前PowerMill项目。

3.收集：Python通过session.Toolpaths遍历所有刀路，或根据规则筛选出需要检查的孔系特征刀路。

4.配置与执行：对于每个待检查项，Python循环体配置好参数（如针对深孔设置更大的延伸量检查），通过powerMill.Execute()发送一系列碰撞/过切检查命令。

5.获取与判断：检查命令执行后，Python通过API查询刀路状态或错误列表，判断本次检查结果。

6.记录与汇总：Python将结果（刀路名、问题类型、建议操作）记录到内存数据结构中。

7.输出：所有项检查完毕后，Python调用Pandas等库将结果汇总，生成可视化报告，并可能自动定位到有问题的刀路。

这一架构的精髓在于权责清晰：Python擅长流程控制和数据分析，.NET API提供稳定可靠的软件控制接口，PowerMill内核则确保计算结果的权威性。三者协同，将一个原本需要大量人工干预的重复性劳动，转化为了一个高效、可靠、可复用的自动化数字工具。

三、核心接口拆解：过切检查与碰撞检查的 API 调用全流程

承接技术架构的概述，我们聚焦于实现批量检查的核心：Python 如何通过 .NET API “发号施令”，驱动 PowerMill 内核完成检查并“回收”结果。这一流程可以清晰地拆解为两个层次：PowerMill 内部原生执行的“宏命令序列”，以及外部程序（如 Python）调用 API 的“控制与解析”。

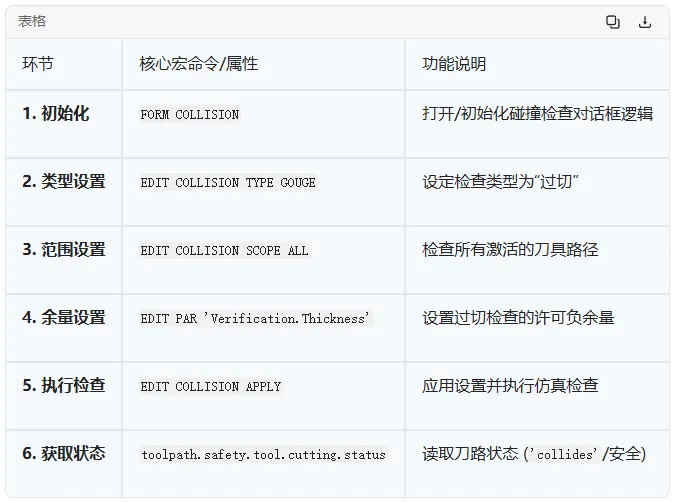

🔧 核心命令序列：PowerMill 内部的检查逻辑

无论外部如何调用，过切与碰撞检查在 PowerMill 内部均由一套标准的宏命令驱动。理解这套命令是开发的基础。

1. 通用检查框架：

所有检查都始于FORM COLLISION命令，它初始化检查环境。随后通过EDIT COLLISION TYPE指定检查类型（如GOUGE为过切检查），并通过EDIT COLLISION SCOPE设定检查范围（如ALL检查所有激活的刀路）。

2. 关键参数设置：

检查的灵敏度（即余量）通过修改 PowerMill 内部参数实现，这是实现精准检查的核心：

EDIT PAR 'Verification.UseVerificationThickness' '1'// 启用自定义检查厚度

EDIT PAR 'Verification.Thickness' '-0.2'                  // 设置检查余量为 -0.2mm（过切检查）

负值表示允许刀具切入模型的深度，这是判断是否“过切”的阈值。

3. 执行与结果判定：应用参数并执行检查：

EDIT COLLISION APPLY  // 执行检查

COLLISION ACCEPT      // 接受（或查看）结果

检查完成后，通过判断刀具路径的安全状态来获取结果：

if STRING(toolpath.safety.tool.cutting.status) == 'collides' {// 发生了碰撞或过切} else { // 刀路安全}

toolpath.safety.tool.cutting.status属性是判断的核心，其值为'collides'时即表示存在问题。

⚙️ Python + .NET API：外部的流程控制器

Python 脚本并不直接执行上述宏命令，而是作为“指挥官”，通过 PowerMill 的 .NET API 来远程调度这些命令序列。

1. 连接与初始化：

首先，Python 需通过pythonnet(clr) 调用 .NET API，连接到正在运行的 PowerMill 进程。

import clr

#添加对PowerMill API DLL的引用clr.AddReference('Autodesk.ProductInterface.PowerMill')

 from Autodesk.ProductInterface.PowerMill import PMAutomation, InstanceReuse

# 连接到现有PowerMill实例

power_mill = PMAutomation(InstanceReuse.UseExistingInstance)

# 关闭所有对话框，实现静默批量运行（关键！）

power_mill.DialogsOff()

2. 发送检查命令序列：

连接成功后，通过power_mill.Execute()方法，将上一节中的宏命令序列逐一发送给 PowerMill 执行。

#发送过切检查命令序列

power_mill.Execute("FORM COLLISION")

power_mill.Execute("EDIT COLLISION TYPE GOUGE")

power_mill.Execute("EDIT COLLISION SCOPE ALL")

power_mill.Execute("EDIT PAR 'Verification.UseVerificationThickness' '1'")

power_mill.Execute("EDIT PAR 'Verification.Thickness' '-0.2'")

power_mill.Execute("EDIT COLLISION APPLY")

power_mill.Execute("COLLISION ACCEPT")

这个过程完全模拟了工程师在软件界面上的点击操作，但由代码自动完成。

3. 获取与解析检查结果：执行检查后，需要获取结果。API 提供了面向对象的方式访问项目数据。我们可以遍历所有刀路，并通过再次执行宏命令或查询对象属性（具体方式取决于 API 版本及封装程度，核心逻辑一致）来判断状态。

#获取当前项目会话

session = power_mill.ActiveProject

示例：遍历刀具路径（需配合结果查询逻辑）

problem_toolpaths = []

for toolpath in session.Toolpaths:

# 此处需根据API具体封装，获取或触发获取该刀路的safety状态

# 一种可行方法是，针对单个刀路执行检查并读取状态

# 逻辑判断：if status == 'collides':

# problem_toolpaths.append(toolpath.Name)

开发的关键在于将toolpath.safety.tool.cutting.status这一结果判断逻辑，通过 API 可靠地提取出来。

🔄 全流程闭环：从单次检查到批量自动化

将以上步骤封装成函数，即可构建完整的批量检查流程：

1.Python 初始化：连接 PowerMill，加载目标项目。

2.循环遍历检查对象：可能是按特征（如所有钻孔）、按刀具、或按程序组。

3.API 调用检查：针对每个对象，通过power_mill.Execute()发送对应的检查命令序列。

4.结果捕获：获取并记录每个对象的safety.tool.cutting.status。

5.报告生成：将状态为‘collides’的刀路名称、所在位置等信息汇总，输出至 Excel 或 HTML 报告。

6.自动定位：程序可进一步调用ACTIVATE TOOLPATH ‘问题刀路名’等命令，在 PowerMill 中自动高亮显示问题区域，方便工程师快速修复。

至此，通过拆解宏命令与 API 调用的配合，我们实现了将人工交互的“检查-判断”动作，转化为一个静默、高速、可重复执行的自动化流程闭环。这为下一章将这一流程嵌入到用户友好的图形界面中，奠定了坚实的技术基础。

四、界面集成实战：在 PowerMill 原生窗口中嵌入 Python 工具面板

解决了后台自动化的难题后，如何让这套流程无缝融入工程师的日常工作流，成为下一步的关键。我们的目标是：让工程师能在 PowerMill 软件内，像使用“刀具路径”或“边界”功能一样，一键调用我们开发的批量检查工具。

根据提供的技术资料，实现这一目标的路径清晰且可行，核心在于利用 PowerMill 官方提供的.NET API 及 WPF 界面集成方案。

🧩 界面集成的核心方案：PowerMill 官方 WPF 控件包

要实现深度界面集成，资料指出最直接、最官方的途径是使用 PowerMill API 通过 NuGet 提供的一个专门的 WPF 控件包：

·控件包名称：Autodesk.WPFControls.ProductControls.PowerMill

·用途：文档明确指出，此包用于“将 PowerMill 嵌入到您的 WPF 应用程序中”(embed PowerMill into your WPF application)。

·获取方式：API 是开源的，可通过 GitHub (https://github.com/Autodesk/PowerShapeAndPowerMillAPI) 获取，但推荐通过 NuGet (https://www.nuget.org/profiles/Autodesk)直接安装最新版本，以便 NuGet 自动处理相关依赖（如核心的Autodesk.ProductInterface.PowerMill包）。

这意味着，我们可以创建一个全新的 WPF 应用程序项目，引用此控件包，从而将 PowerMill 的图形视窗、资源管理器等原生界面元素直接嵌入到我们自定义的窗体布局中，实现无缝的视觉融合。

🔄 Python 的角色：后端逻辑引擎

那么，Python 开发的工具逻辑如何与这个 WPF 前端结合？资料明确指出：

Python 开发的自定义工具界面无法直接与 PowerMill 原生界面进行“无缝嵌入”或“深度 UI 集成”。交互的核心是通过发送命令来控制 PowerMill。

因此，一个高效的分工架构应运而生：

1.WPF 前端 (C#)：负责构建用户界面，嵌入 PowerMill 视图，并处理所有用户交互（按钮点击、参数输入、结果显示）。

2.Python 后端：作为被调用的“逻辑引擎”，封装了所有检查算法、流程编排和报告生成逻辑。

3.连接桥梁：WPF 前端通过 PowerMill .NET API 连接到软件实例，并在需要时，通过进程调用或pythonnet库来驱动后端的 Python 脚本执行。

这种架构既发挥了 .NET 在 Windows 桌面应用开发（尤其是深度界面集成）上的天然优势，又保留了 Python 在快速开发、数据处理和算法集成上的灵活性。

🛠️ 两种实用的集成实现路径

结合批量检查工具的需求，我们可以选择以下两种路径：

路径一：构建独立的集成式 WPF 应用程序（推荐）

这是功能最强大、用户体验最佳的方案。您将创建一个独立的.exe程序。

开发步骤：

1.环境搭建：在 Visual Studio (2010+) 中创建新的WPF 应用程序项目。

2.引用 NuGet 包：通过包管理器，安装Autodesk.WPFControls.ProductControls.PowerMill及相关依赖。

3.设计界面：在 XAML 中设计主窗口。典型布局可以是左侧嵌入 PowerMill 的 3D 视图和资源树，右侧放置我们自定义的“批量检查工具面板”。

4.连接 PowerMill：在后台代码 (MainWindow.xaml.cs) 中，使用 .NET API 连接到现有 PowerMill 实例。

// C连接代码（摘自资料）

using Autodesk.ProductInterface.PowerMill;

PMAutomation powerMill = new PMAutomation(InstanceReuse.UseExistingInstance);

powerMill.DialogsOff(); // 静默执行，避免弹窗干扰

5.调用 Python 引擎：当用户点击工具面板上的“开始批量检查”按钮时，WPF 程序通过 .NET 进程 API 启动一个 Python 解释器，运行我们之前封装好的检查脚本，并通过命令行参数传递用户设置的公差、检查范围等选项。

6.结果显示：Python 脚本执行完毕后，将结果（如问题刀路列表、报告文件路径）返回。WPF 前端接收后，在界面列表中高亮显示有问题的刀路，并可一键定位。

路径二：通过宏命令创建自定义菜单项（轻量级方案）

如果您希望改动最小、最快部署，可以利用 PowerMill 的宏命令创建自定义菜单功能。

实现方法：

1.编写启动宏：创建一个.mac文件，其中包含调用外部 Python 脚本的命令。例如：

// 自定义右键菜单宏示例（语法摘自资料）

U user_menu

T “CAM工具箱”

I “一键批量安全检查” 1 “EXECUTE ‘python.exe D:\Scripts\batch_check.py’”

Z

2.加载菜单宏：在 PowerMill 中运行此宏，一个新的“CAM工具箱”菜单项就会出现在右键或指定位置。

3.交互方式：工程师在 PowerMill 中工作时，只需右键点击，选择“一键批量安全检查”，即可触发后台 Python 脚本运行。脚本同样可以通过 .NET API (pythonnet) 连接 PowerMill 并完成所有检查。

这种方案虽然界面集成度不高（依赖命令行或简单的文件对话框进行参数交互），但胜在实现快速，几乎无需额外界面开发。

📋 集成工具面板操作流程示例

假设我们采用路径一（WPF集成应用），一个典型的操作流程如下：

1.启动与连接：工程师双击桌面上的“PowerMill批量检查助手”图标，程序启动并自动连接到当前已打开的 PowerMill 软件窗口。

2.界面呈现：主窗口打开，左侧是熟悉的 PowerMill 3D 工作区和资源管理器，右侧则是一个新增的“批量安全检查”工具面板。

3.参数设置：在工具面板上，工程师可以：

o勾选需要检查的“过切检查”和/或“碰撞检查”。

o设置过切余量（如-0.2mm）。

o选择检查范围（所有刀路、选定刀路、特定组）。

4.执行检查：点击“开始检查”按钮。

5.静默执行与反馈：程序后台自动执行第三章所述的 API 调用链。界面显示进度条，并实时在信息栏输出日志（例如：“正在检查刀路Roughing_1... 通过”）。

6.结果展示：检查完毕。所有存在碰撞或过切的刀路会在左侧 PowerMill 资源管理器中以红色高亮或特殊图标标识，同时右侧面板的列表中也详细列出问题刀路名称、类型和建议操作。

7.报告生成：点击“生成报告”按钮，一键创建包含截图和详细数据的 HTML 或 Excel 报告。

通过PowerMill 官方的 .NET WPF 控件包，我们能够构建一个深度集成、用户体验一流的专业工具。虽然 Python 脚本的界面本身不能直接“嵌入”，但作为强大的后端逻辑核心，它与 WPF 前端的结合，完美实现了“在 PowerMill 原生窗口中操作自定义工具”的目标。

最终效果：工程师无需切换软件，无需操作命令行，在熟悉的 PowerMill 环境内，通过一个直观的面板，即可完成过去需要数小时、易出错的重复检查工作。这正是二次开发提升生产力的终极体现。

💡 总结：从工具到流程的进化

“批量过切/碰撞检查程序”不仅仅是一个提高单点效率的工具，它更代表着一种工作流程的进化：

1.从经验驱动到规则驱动：将依赖个人经验的检查，转化为由明确算法和参数规则保障的自动化流程。

2.从被动补救到主动预防：将质量控制的节点从车间加工时提前到编程座椅上，变事后补救为事前预防。

3.从孤立操作到系统集成：它既可以作为轻量级宏独立运行，也可嵌入定制化WPF应用，与生产管理系统（MES）、刀具库等集成，成为数字化制造链条中可靠的一环。

对于有经验的PowerMill工程师/程序员而言，开发和部署此类程序的价值，已远超节省的工时本身。它是将个人技术经验沉淀为企业数字资产、构建抗风险能力强、可复用的高质量编程体系的关键一步。尽管直接的量化数据需要在实际部署中收集，但其所沿袭的行业最佳实践与解决的刚性痛点，足以预示其可观的投入回报。
