Linux Camera驱动调试避坑指南:Sensor黑屏排查完全手册(V4L2+MIPI CSI全流程)

linux Camera无法出图，问题可能出在硬件连接、驱动加载、参数配置、数据传输、图像质量任何一个层面。本文整合多个项目中的实战资源，系统化梳理并配合关键命令和日志分析，让你遇到问题不再迷茫！

一、Camera系统完整数据链路

嵌入式Linux Camera系统的典型架构如下：

各层面对应的排查重点：

二、常见故障类型总览

Sensor无法出图，问题通常出在以下5个层面：

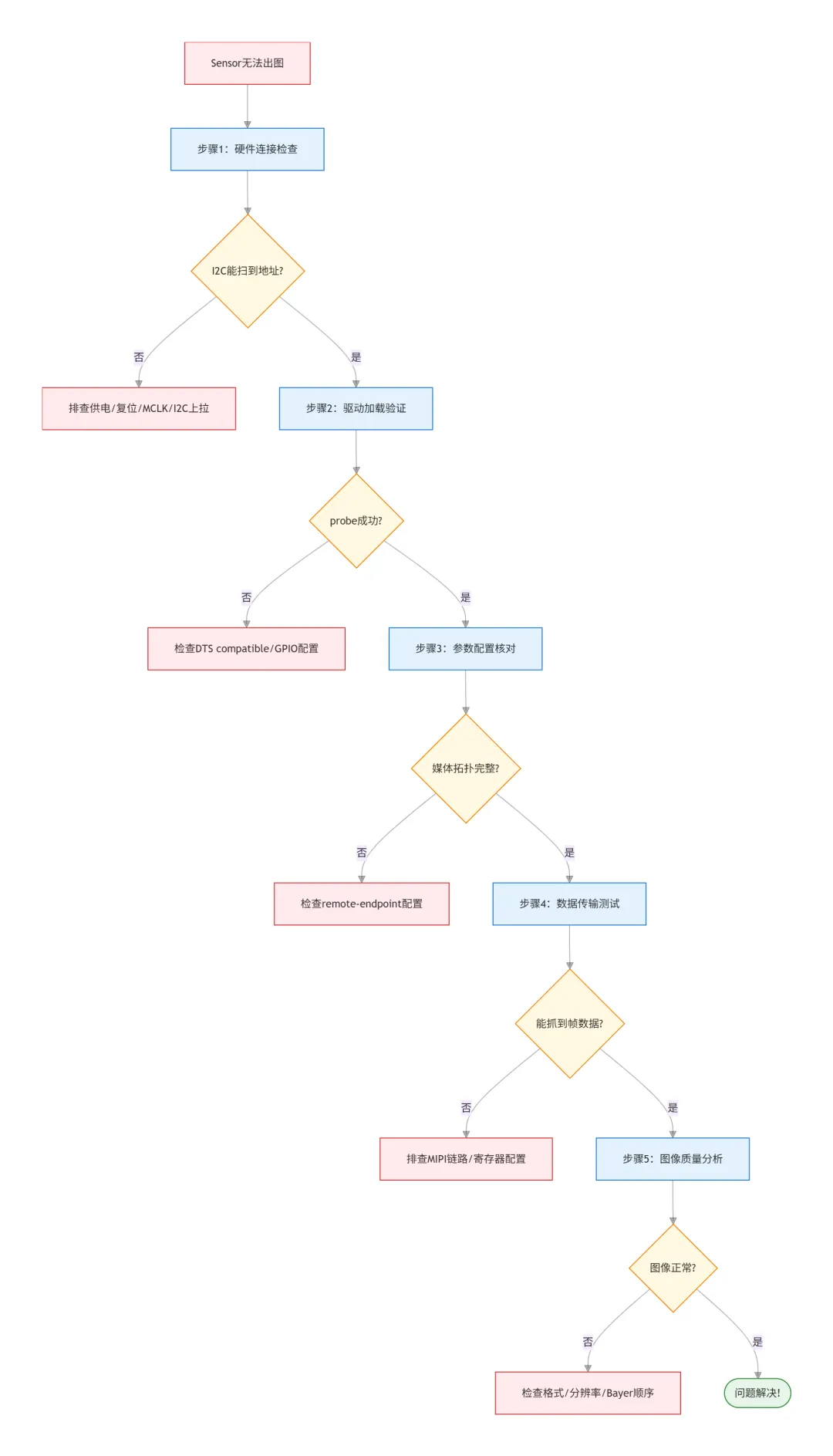

1.1 分层排查总流程

调试心法口诀：先硬件后软件，先简单后复杂，先通信后出图

二、步骤1：硬件连接检查与I2C通信故障排查

一般的平台在开机过程，camera驱动框架都会对sensor进行探测。如果确实存在相应的硬件，将会产生/dev/video节点；如果探测异常，则没有相应的节点。探测过程一般是通过I2C驱动sensor的chipid，在这个过程中遇到最多的就是I2C通信失败。

2.1 硬件检查清单

1. 电源电压正常（AVDD/DVDD/IOVDD）
2. MCLK时钟有输出
3. RSTN/PWDN引脚电平正确
4. I2C上拉电阻焊接（4.7KΩ）
5. MIPI排线连接牢固、方向正确

2.2 关键命令操作

# 检查I2C总线i2cdetect -l# 扫描I2C设备（以i2c-1为例）i2cdetect -y 1

正常输出示例

     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f00:          -- -- -- -- -- -- -- -- -- -- -- -- --10: -- -- -- -- -- -- -- -- -- -- UU -- -- -- -- --20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --

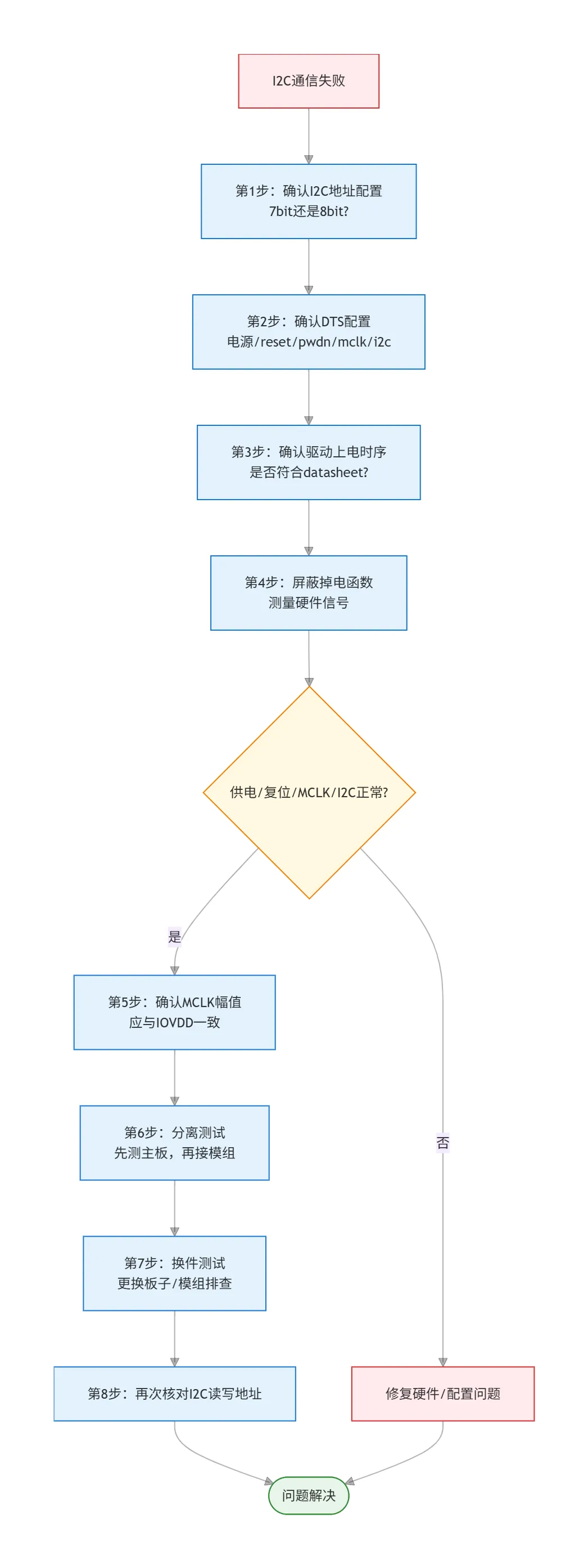

2.3 I2C通信失败8步排查法

症状：i2cdetect全是"--"，找不到Sensor地址

详细步骤说明

调试心法：本来换件测试也可以放到第一步进行的，但是我习惯放到最后，先怀疑自己，再考虑其他~

手动GPIO控制测试

# 如果是GPIO控制问题，手动操作GPIO测试# 以GPIO5为例，设置为输出并拉高echo 5 > /sys/class/gpio/exportecho out > /sys/class/gpio/gpio5/directionecho 1 > /sys/class/gpio/gpio5/value

2.4 能扫描到地址但读ID失败

症状：i2cdetect能看到地址，但i2cget读取失败

排查步骤：

1. 检查I2C地址是否左移：部分Sensor地址需要左移一位
2. 确认寄存器地址：查阅规格书，确认芯片ID寄存器地址
3. 检查MCLK质量：用示波器看时钟是否有抖动

验证命令：

# 尝试不同的读取方式i2cget -f -y 1 0x10 0x00      # 8位寄存器i2cget -f -y 1 0x10 0x00 w    # 16位寄存器

三、步骤2：驱动加载验证

3.1 驱动检查清单

1. 驱动编译成功，生成.ko文件
2. 设备树配置正确
3. 内核日志无报错
4. 设备节点正常生成

3.2 关键命令操作

# 1. 加载驱动insmod ov2640.ko# 2. 查看内核日志dmesg | tail -50# 3. 检查设备节点ls -l /dev/video*ls -l /dev/v4l-subdev*# 4. 查看模块是否加载lsmod | grep ov2640

正常日志示例

[  123.456] ov2640 2-0010: Looking at sensor ID register[  123.457] ov2640 2-0010: Detected OV2640 sensor[  123.458] ov2640 2-0010: sensor probed[  123.459] videodev: Linux video capture interface: v2.00

3.3 驱动probe失败排查

症状：insmod后内核日志显示probe失败

排查步骤：

1. 检查compatible属性：设备树中的compatible必须与驱动完全一致
2. 检查I2C通信：确认probe前I2C已经能正常通信
3. 检查GPIO配置：复位、休眠引脚是否正确配置

3.4 无设备节点生成排查

症状：驱动加载成功，但/dev/video*不存在

# 1. 完整查看内核日志dmesg | grep -i -A 5 -B 5 "video\|v4l"# 2. 检查media控制器ls -l /dev/media*# 3. 查看媒体拓扑media-ctl -p -d /dev/media0

解决方法：

• 确认内核已开启CONFIG_MEDIA_CONTROLLER
• 确认内核已开启CONFIG_VIDEO_V4L2
• 检查驱动中是否正确调用了video_register_device

四、步骤3：参数配置核对

4.1 参数检查清单

1. MIPI data-lanes配置正确
2. 像素格式匹配
3. 分辨率Sensor支持
4. 媒体拓扑链路完整

4.2 关键命令操作

# 1. 查看完整媒体拓扑media-ctl -p -d /dev/media0# 2. 查看Sensor支持的格式v4l2-ctl -d /dev/v4l-subdev0 --list-formats# 3. 查看Sensor支持的分辨率v4l2-ctl -d /dev/v4l-subdev0 --list-framesizes=UYVY# 4. 配置链路和格式media-ctl -v --set-v4l2 '"ov2640 2-0010":0[fmt:UYVY8_2X8/1280x720]'media-ctl -v --links '"ov2640 2-0010":0 -> "mipi-csi2":0[1]'

正常拓扑示例

Media controller API version 5.10.0Media device information------------------------driver          rkisp1model           rkisp1serialbus infohw revision     0x0driver version  5.10.0Device topology- entity 1: m00_b_ov2640 2-0010 (1 pad, 1 link)type V4L2 subdev subtype Sensor flags 0            device node name /dev/v4l-subdev0    pad0: Source        [fmt:UYVY8_2X8/1280x720 field:none colorspace:srgb]        -> "rkisp1_mipi_mipi_rx0":0 [ENABLED,IMMUTABLE]

4.3 媒体拓扑无Sensor节点排查

症状：media-ctl -p看不到Sensor实体

设备树检查要点：

// Sensor端port {    sensor_to_csi: endpoint {        remote-endpoint = <&csi_to_sensor>;  // 必须指向CSI的endpoint        data-lanes = <1 2>;    };};// CSI端port {    csi_to_sensor: endpoint {        remote-endpoint = <&sensor_to_csi>;  // 必须指回Sensor的endpoint    };};

排查步骤：

1. 检查设备树remote-endpoint：Sensor和CSI的endpoint必须互指
2. 检查驱动注册：确认驱动调用了media_entity_pads_init

4.4 格式配置失败排查

症状：media-ctl设置格式时报错

# 1. 先看Sensor支持哪些格式v4l2-ctl -d /dev/v4l-subdev0 --list-formats# 2. 再看支持哪些分辨率v4l2-ctl -d /dev/v4l-subdev0 --list-framesizes=UYVY# 3. 尝试设置一个肯定支持的格式media-ctl -v --set-v4l2 '"ov2640 2-0010":0[fmt:UYVY8_2X8/640x480]'

五、步骤4：数据传输测试与MIPI故障排查

当I2C可以正常通信后，意味着SoC可以配置Sensor，使其输出图像数据。这个过程也会经常性地遇到接收不到图像数据的情况。

5.1 数据传输检查清单

1. 链路配置完成
2. 抓帧命令执行成功
3. 抓帧文件大小正常
4. 图像数据有效

5.2 关键命令操作

# 1. 设置视频格式v4l2-ctl -d /dev/video0 --set-fmt-video=width=1280,height=720,pixelformat=UYVY# 2. 查看当前格式v4l2-ctl -d /dev/video0 --get-fmt-video# 3. 尝试流式传输（不保存文件）v4l2-ctl --stream-mmap --stream-count=100# 4. 抓帧保存v4l2-ctl --stream-mmap --stream-count=1 --stream-to=test.yuv# 5. 检查文件大小ls -lh test.yuv

正常输出示例

<<<<<<<<<<<<<<<<<<<<<<<< 30.00 fps<<<<<<<<<<<<<<<<<<<<<<<< 30.00 fps<<<<<<<<<<<<<<<<<<<<<<<< 30.00 fps

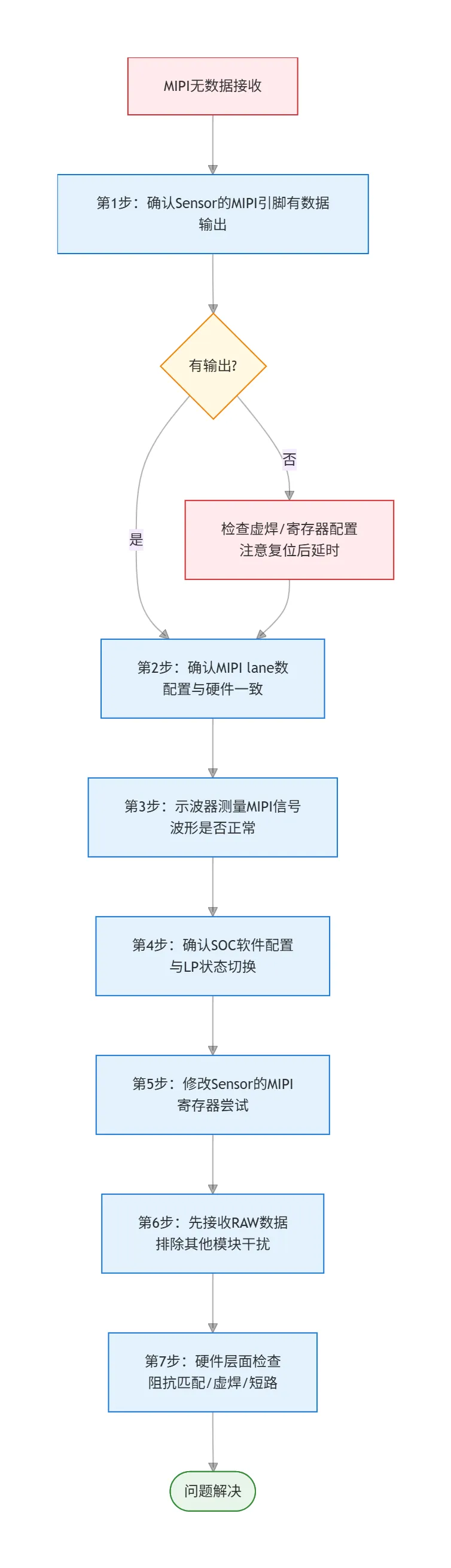

5.3 MIPI没有接收到数据7步排查法

症状：v4l2-ctl执行成功，但test.yuv大小为0，或流式传输没有"<<<"输出

详细步骤说明

实战踩坑经验：和模组厂确认提供的寄存器配置是否正确、是否可以正常出图！确认自己测量没有问题之后，要敢猜疑！

关键知识点：LP状态切换

图像数据在SoC MIPI接收过程中需要检测到各个lane的LP11→LP01→LP00→SoT（Start of Transmission）状态切换后才会切换到高速模式准备接收。

常见配置错误：

• SoC先使能Sensor输出，再配置SoC MIPI
• SoC MIPI控制器一直在等待MIPI信号切换，而Sensor早已开始输出

解决方案：将Sensor MIPI clk lane配置为非连续时钟模式，每帧图像数据，MIPI clk lane都会有一个完整的LP状态切换。

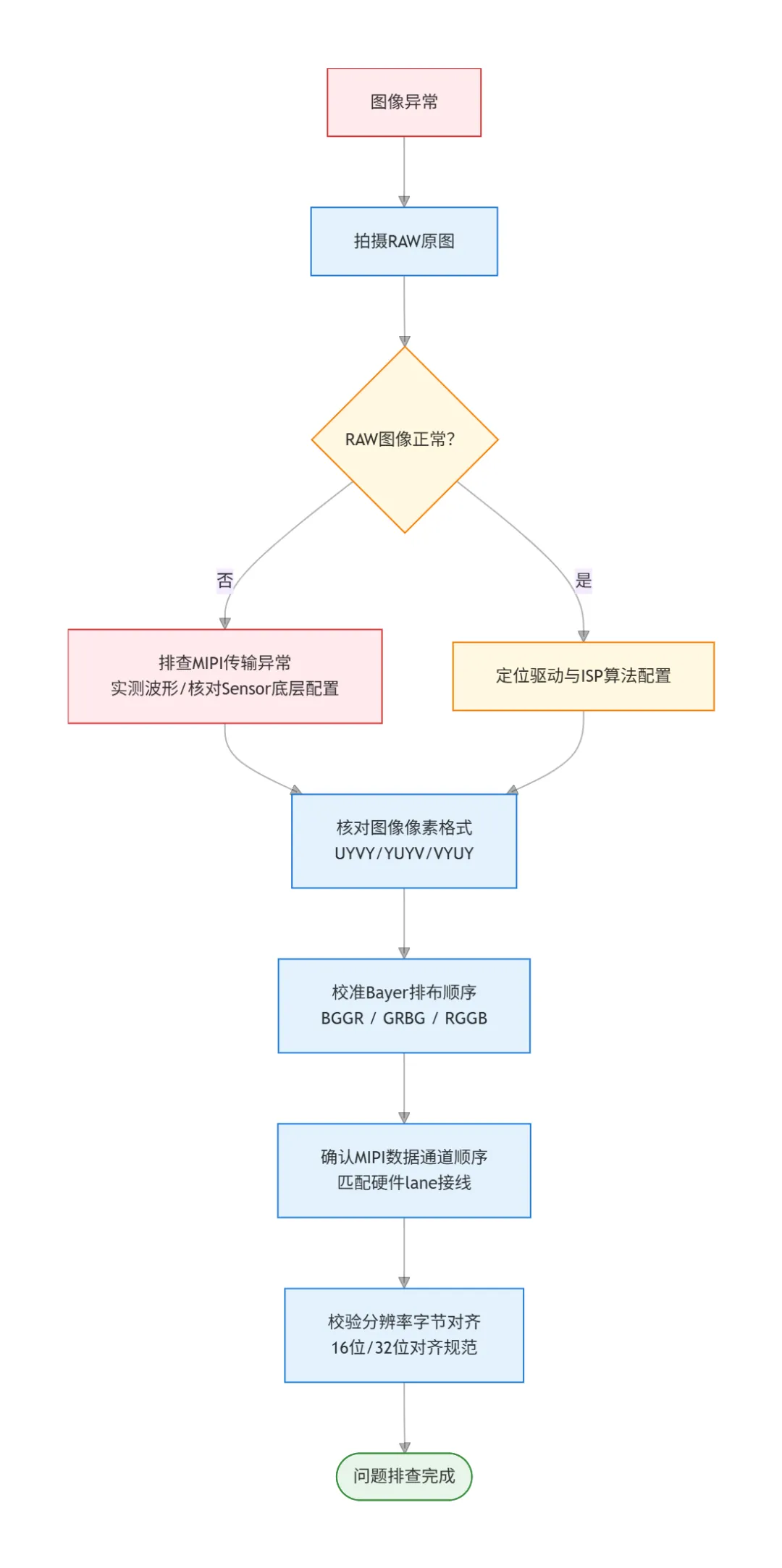

5.4 有数据但图像花屏/彩条/分屏/错位排查

症状：抓帧文件大小正常，但图像是花的、有彩条、分屏、显示不完整等

排查思路：

具体排查步骤：

1. 检查像素格式：确认UYVY/YUYV/VYUY顺序正确
2. 检查Bayer顺序：如果是RAW数据，确认BGGR/GRBG等顺序
3. 检查MIPI lane顺序：data-lanes = <1 2> vs <2 1>
4. 检查分辨率对齐：部分平台要求宽度16对齐/32对齐

验证方法：

# 尝试不同的像素格式v4l2-ctl --set-fmt-video=pixelformat=YUYVv4l2-ctl --set-fmt-video=pixelformat=VYUY# 尝试不同的分辨率v4l2-ctl --set-fmt-video=width=1920,height=1080v4l2-ctl --set-fmt-video=width=640,height=480

六、步骤5：日志深入分析

6.1 关键日志收集命令

# 1. 完整内核日志dmesg > kernel_log.txt# 2. 只看Camera相关dmesg | grep -i "camera\|ov2640\|v4l\|media" > camera_log.txt# 3. 实时监控日志dmesg -w &# 4. 查看系统日志cat /var/log/syslog | grep -i camera

6.2 常见错误日志及解决方案

6.3 高级调试技巧
