HyperView Python 二次开发之自动生成安全带固定点强度加载曲线

2026-10-11 10:53:57

「CAE仿真记」

愿与您一同，用代码提升效率！

安全带固定点强度分析，因每个座椅质量不同，20倍座椅重力加载曲线每次都需要重做。

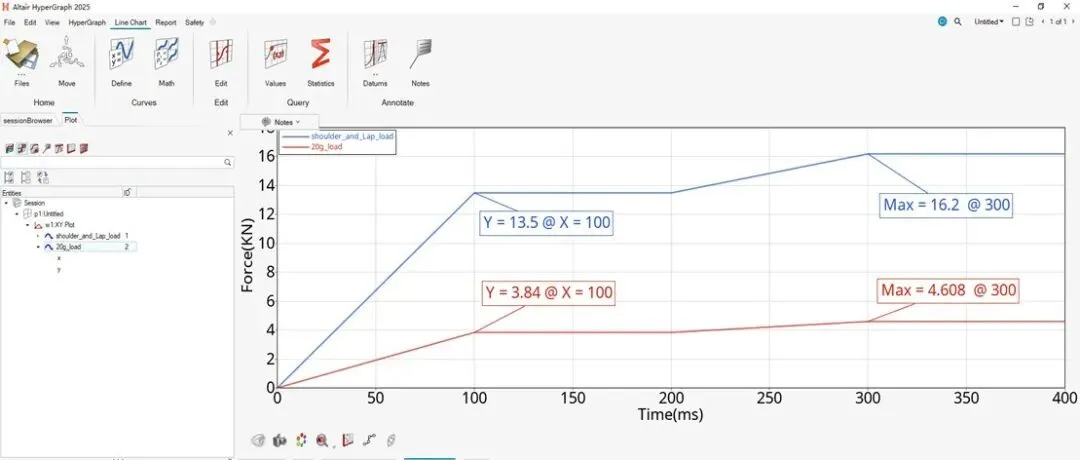

此篇是学会怎样在HyperView中只需修改座椅质量一键生成安全带固定点强度分析加载曲线。

HyperView基于Tcl语言实现方法：

Hyperview二次开发之自动曲线绘制（安全带固定点强度加载曲线）

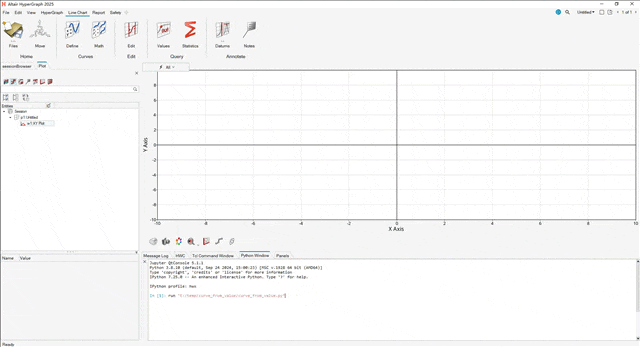

HyperView基于Python语言实现方法：

shoulder_and_Lap_listx = [0,100,200,300,400]shoulder_and_Lap_listy = [0,13.5,13.5,16.2,16.2]seat_20_multiply_g = [0,0.192,0.192,0.2304,0.2304]seat_mass = 20seat_20g_listy = [i * 20 for i in seat_20_multiply_g] def create_curve_by_value_list (curvename,xValuesList,yValuesList):    import hw    import hw.hg as hg#  设置激活的窗口为 plot    ses = hw.Session()    page = ses.get(hw.Page)    page.setAttributes(layout = 0)#win = ses.get(hw.Window)    win = ses.get(hw.Window,window = 1)    win.type = "xy"    curve = hg.CurveXY(            xSource="values",            xValues=xValuesList,            ySource="values",            yValues=yValuesList,            label=curvename        )    win.update()    new_curve_id = curve.idprint(new_curve_id)return new_curve_id#def set_X_axis (label,fontsize):    import hw    import hw.hg as hg#  设置激活的窗口为 plot    ses = hw.Session()    h = ses.get(hg.AxisHorizontal)    h.text = label    h.fontSize = fontsize    h.ticFontSize = fontsizedef set_Y_axis (label,fontsize):    import hw    import hw.hg as hg#  设置激活的窗口为 plot    ses = hw.Session()    v = ses.get(hg.AxisVertical)    v.text = label    v.fontSize = fontsize    v.ticFontSize = fontsizecreate_curve_by_value_list("shoulder_and_Lap_load",shoulder_and_Lap_listx,shoulder_and_Lap_listy)create_curve_by_value_list("20g_load",shoulder_and_Lap_listx,seat_20g_listy)set_X_axis("Time(ms)",20)set_Y_axis("Force(KN)",20)
