Linux网络设备详解

一、前言

1.1 业务场景

网络设备驱动是 Linux 系统中最核心的驱动之一，负责管理网卡等网络硬件设备，是实现网络通信的基础。无论是服务器、嵌入式设备还是物联网网关，网络驱动都是不可或缺的组件。

1.2 应用价值

• 网络通信：实现设备间的数据传输
• 协议支持：支持 TCP/IP、UDP、ICMP 等协议
• 性能优化：通过 NAPI、TSO、GRO 等技术提升吞吐量
• 虚拟化支持：支持 VLAN、桥接、隧道等功能

1.3 驱动定位

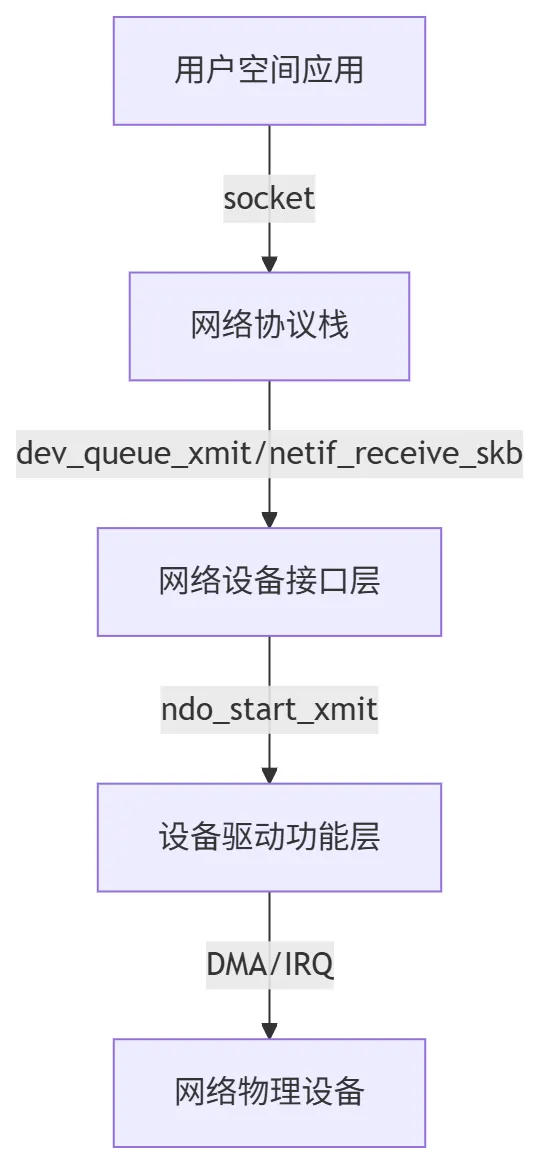

网络设备驱动在系统中的位置：

二、网络设备驱动架构

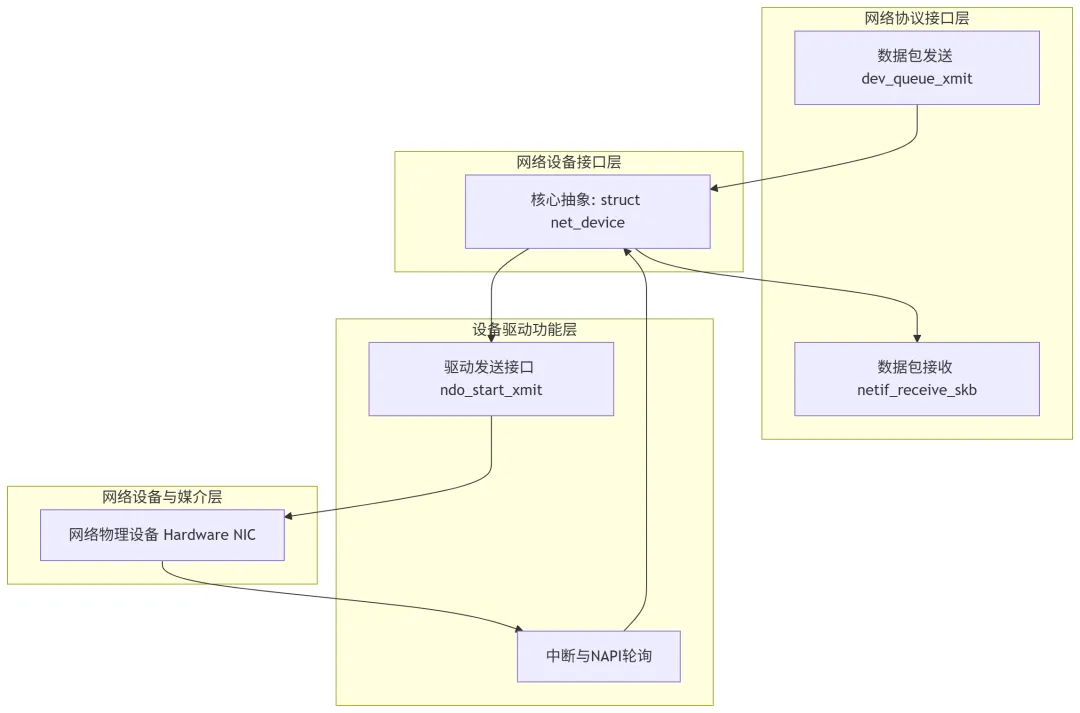

2.1 四层架构模型

根据架构图，网络设备驱动分为四个层次：

2.2 各层职责详解

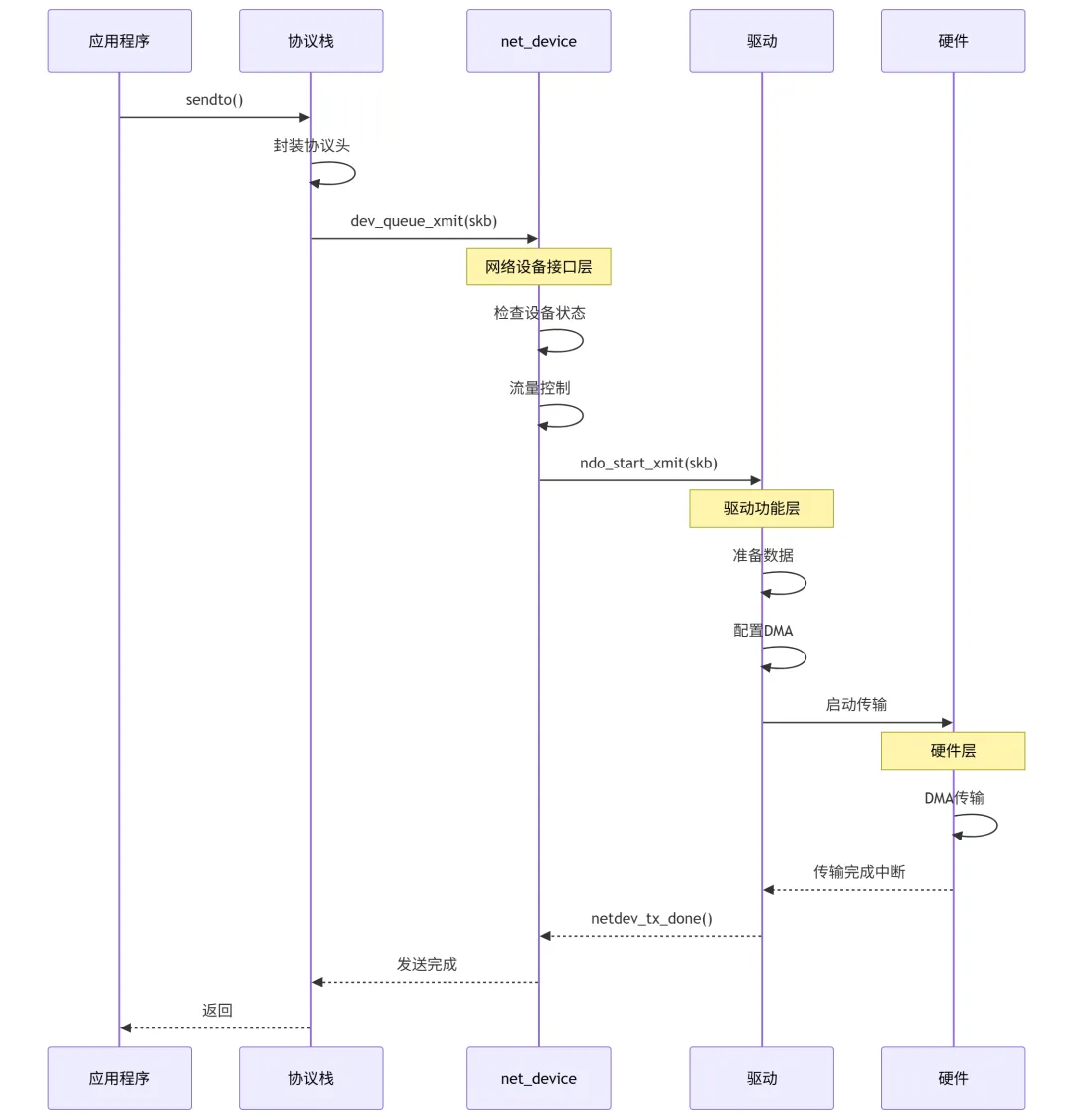

2.3 数据包发送流程（TX Path）

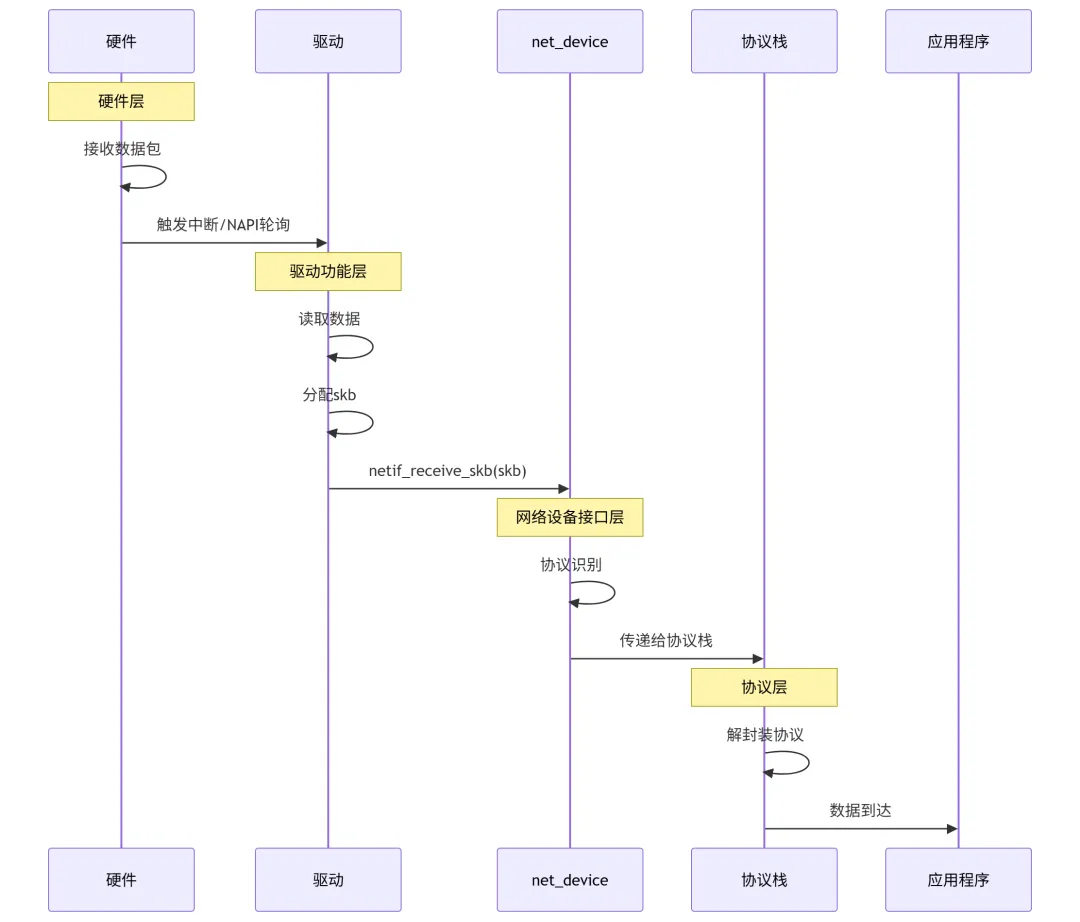

2.4 数据包接收流程（RX Path）

三、核心结构体详解

3.1 struct net_device - 网络设备核心抽象

struct net_device 是网络设备驱动的核心数据结构，代表一个网络接口：

structnet_device {char                name[IFNAMSIZ];      // 设备名称（如 eth0）unsignedint        flags;               // 设备标志（IFF_UP等）unsignedint        priv_flags;          // 私有标志unsigned short      type;                // 设备类型（ARPHRD_ETHER）unsigned short      hard_header_len;     // 硬件头部长度unsignedint        mtu;                 // 最大传输单元unsignedchar       addr_len;            // MAC地址长度unsignedchar       perm_addr[MAX_ADDR_LEN]; // 永久MAC地址unsignedchar       dev_addr[MAX_ADDR_LEN];   // 当前MAC地址/* 接收队列 */structnetdev_queue __rcu *rx_queue;/* 发送队列 */structnetdev_queue *tx_queue;unsignedint        num_tx_queues;unsignedint        real_num_tx_queues;/* 操作函数集 */conststructnet_device_ops *netdev_ops;conststructethtool_ops *ethtool_ops;conststructheader_ops *header_ops;/* 统计信息 */structrtnl_link_stats64 __percpu *stats64;/* NAPI相关 */structnapi_structnapi;unsignedint        gro_flush_timeout;/* 队列状态 */enumnetdev_queue_state_t state;/* 私有数据 */void                *priv;/* 设备引用计数 */refcount_t          refcnt;/* 设备链表 */structlist_headdev_list;/* 网络命名空间 */structnet          *nd_net;/* 队列控制 */structQdisc        *qdisc;structQdisc        *qdisc_sleeping;/* 硬件特性 */netdev_features_t   features;netdev_features_t   hw_features;netdev_features_t   wanted_features;/* 定时器 */structtimer_listwatchdog_timer;/* MTU变更回调 */int                 (*change_mtu)(struct net_device *, int);/* 设备状态变更回调 */void                (*destructor)(struct net_device *);/* DMA掩码 */    u64                 dma_mask;/* 中断号 */unsignedint        irq;/* 总线私有数据 */structdevicedev;/* 设备索引 */int                 ifindex;/* 网络设备类型 */enum net_device_type dev_type;/* 最大帧长度 */unsignedint        max_mtu;unsignedint        min_mtu;/* VLAN相关 */structnet_device  *master;structlist_headvlans;/* 时间戳 */structhwtstamp_config *tstamp_config;/* 设备统计 */structpcpu_lstats __percpu *lstats;/* 接收缓冲区配置 */unsignedint        rx_queue_len;/* 网络设备组 */unsignedint        group;/* 设备状态 */unsignedlong       state;/* 设备唤醒标志 */bool                needs_free_netdev;/* 设备注册标志 */bool                registered;/* 设备关闭标志 */bool                shutdown;};

关键字段解析：

3.2 struct net_device_ops - 设备操作函数集

structnet_device_ops {int     (*ndo_init)(struct net_device *dev);void    (*ndo_uninit)(struct net_device *dev);netdev_tx_t (*ndo_start_xmit)(struct sk_buff *skb, struct net_device *dev);int     (*ndo_open)(struct net_device *dev);int     (*ndo_stop)(struct net_device *dev);int     (*ndo_change_mtu)(struct net_device *dev, int new_mtu);int     (*ndo_set_mac_address)(struct net_device *dev, void *addr);int     (*ndo_validate_addr)(struct net_device *dev);int     (*ndo_do_ioctl)(struct net_device *dev, struct ifreq *ifr, int cmd);netdev_features_t (*ndo_features_check)(struct sk_buff *skb,                                           struct net_device *dev,netdev_features_t features);void    (*ndo_tx_timeout)(struct net_device *dev, unsignedint txqueue);void    (*ndo_get_stats64)(struct net_device *dev,                               struct rtnl_link_stats64 *stats);int     (*ndo_set_features)(struct net_device *dev, netdev_features_t features);int     (*ndo_fix_features)(struct net_device *dev);int     (*ndo_set_vf_mac)(struct net_device *dev, int vf, u8 *mac);int     (*ndo_set_vf_vlan)(struct net_device *dev, int vf, u16 vlan,                               u8 qos, __be16 vlan_proto);int     (*ndo_set_vf_spoofchk)(struct net_device *dev, int vf, bool enable);int     (*ndo_get_vf_config)(struct net_device *dev, int vf,                                 struct ifla_vf_info *info);int     (*ndo_set_vf_rate)(struct net_device *dev, int vf, int min_tx_rate,int max_tx_rate);int     (*ndo_bpf)(struct net_device *dev, struct netdev_bpf *bpf);int     (*ndo_change_carrier)(struct net_device *dev, bool new_carrier);int     (*ndo_neigh_setup)(struct net_device *dev, struct neigh_parms *);void    (*ndo_netpoll_setup)(struct net_device *dev, struct netpoll_info *ni);void    (*ndo_netpoll_cleanup)(struct net_device *dev);int     (*ndo_direct_xmit)(struct net_device *dev, struct sk_buff *skb);};

核心函数说明：

3.3 struct napi_struct - NAPI轮询结构

NAPI（New API）是 Linux 2.6 引入的网络中断处理机制，用于减少中断频率，提高网络吞吐量：

structnapi_struct {/* 轮询函数 */int     (*poll)(struct napi_struct *, int);/* 设备上下文 */structnet_device *dev;/* 软中断处理 */structlist_headdev_list;structlist_headpoll_list;/* 权重 */unsignedint        weight;/* 预算 */unsignedint        budget;/* 状态标志 */unsignedint        napi_state;/* 唤醒标志 */unsignedint        wakeup_pending;/* 队列状态 */structsk_buff_headrx_queue;/* 工作队列 */structwork_structwork;/* 定时器 */structtimer_listtimer;/* 统计信息 */unsignedlong       rx_packets;unsignedlong       rx_bytes;/* 延迟处理 */unsignedint        gro_count;/* 时间戳 */unsignedlong       poll_start;};

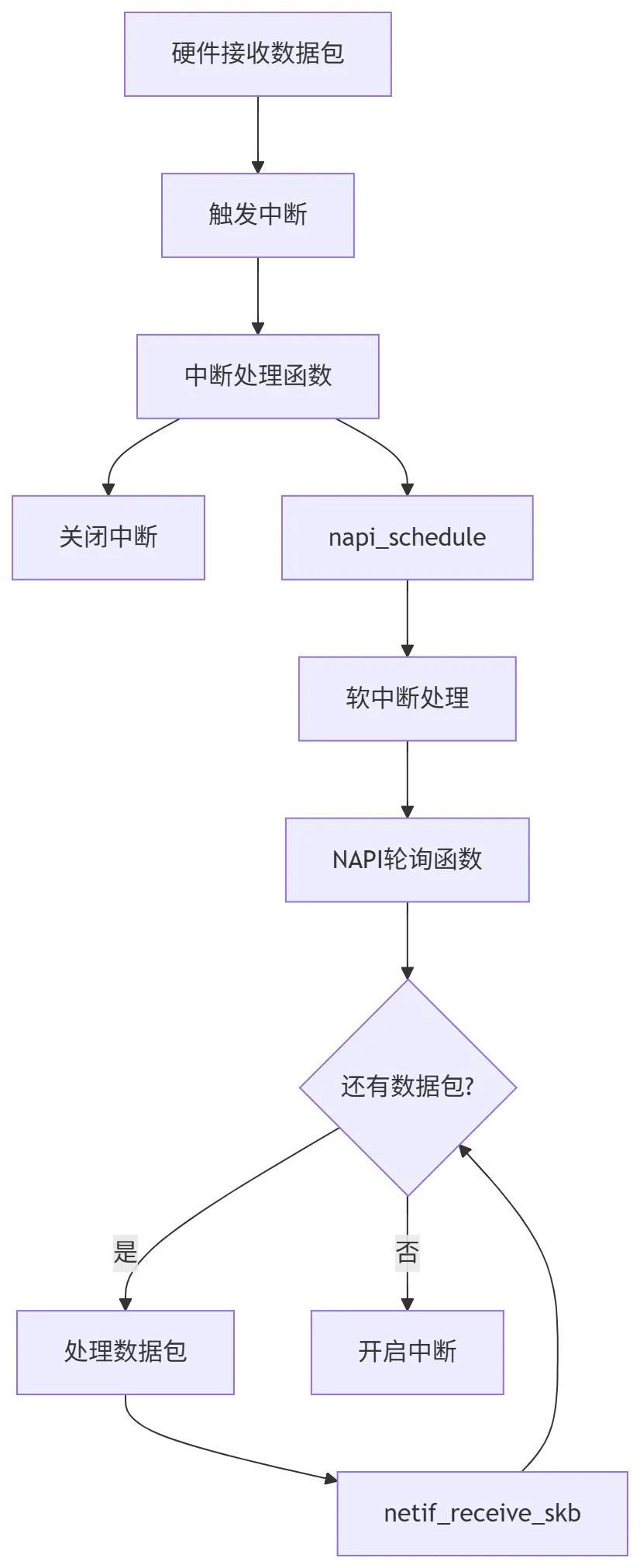

NAPI 工作原理：

3.4 struct sk_buff - 套接字缓冲区

struct sk_buff 是网络数据包在内核中的表示形式：

structsk_buff {/* 缓冲区头部指针 */union {structsk_buff *next;structrcu_headrcu;    };/* 数据指针 */unsignedchar       *head;          // 缓冲区起始unsignedchar       *data;          // 当前数据起始unsignedchar       *tail;          // 当前数据末尾unsignedchar       *end;           // 缓冲区末尾/* 长度信息 */unsignedint        len;            // 数据长度unsignedint        data_len;       // 数据部分长度    __u16               mac_len;        // MAC头部长度    __u16               hdr_len;        // 协议头部长度/* 协议信息 */    __be16              protocol;       // 协议类型/* 设备信息 */structnet_device   *dev;// 所属设备/* 网络命名空间 */structnet          *sk_net;/* 时间戳 */skb_mstamp_t        tstamp;/* 校验和 */    __wsum              csum;    __u32               csum_start;    __u32               csum_offset;/* 标志位 */unsignedint        flags;/* 队列信息 */structlist_headlist;structsk_buff_head *list_head;/* 引用计数 */refcount_t          users;/* 内存分配器 */structkmem_cache   *destructor_cache;/* 私有数据 */void                (*destructor)(struct sk_buff *skb);/* 网络层头部 */structiphdr        *ip_hdr;structtcphdr       *tcp_hdr;/* 传输特性 */netdev_features_t   features;netdev_features_t   skb_features;/* GRO相关 */structsk_buff      *next_frag;structsk_buff      *frag_list;/* 分片信息 */structskb_shared_info *shinfo;/* 优先级 */    __u32               priority;/* 流量控制 */structQdisc        *qdisc;/* 路由信息 */structdst_entry    *dst;/* 安全信息 */structsec_path     *sp;/* 加密信息 */structcrypto_skb_info *crypto;};

四、网络设备驱动核心API

4.1 设备注册与注销

// 分配网络设备struct net_device *alloc_netdev(int sizeof_priv, constchar *name,void (*setup)(struct net_device *));// 注册网络设备intregister_netdev(struct net_device *dev);// 注销网络设备voidunregister_netdev(struct net_device *dev);// 释放网络设备voidfree_netdev(struct net_device *dev);

使用示例：

staticvoidmynet_setup(struct net_device *dev){    ether_setup(dev);  // 初始化以太网设备    dev->netdev_ops = &mynet_ops;    dev->ethtool_ops = &mynet_ethtool_ops;    dev->flags |= IFF_NOARP;}staticint __init mynet_init(void){structnet_device *dev;    dev = alloc_netdev(sizeof(struct mynet_priv), "mynet%d", mynet_setup);if (!dev)return -ENOMEM;return register_netdev(dev);}staticvoid __exit mynet_exit(void){    unregister_netdev(dev);    free_netdev(dev);}

4.2 NAPI 相关函数

// 初始化NAPIvoidnapi_init(struct napi_struct *napi, int (*poll)(struct napi_struct *, int));// 调度NAPIvoidnapi_schedule(struct napi_struct *napi);// 启用NAPIvoidnapi_enable(struct napi_struct *napi);// 禁用NAPIvoidnapi_disable(struct napi_struct *napi);// 完成NAPI轮询voidnapi_complete(struct napi_struct *napi);// 完成NAPI轮询（扩展版）voidnapi_complete_done(struct napi_struct *napi, int work_done);

4.3 数据包发送与接收

// 发送数据包到网络层intdev_queue_xmit(struct sk_buff *skb);// 接收数据包intnetif_receive_skb(struct sk_buff *skb);// 批量接收数据包intnetif_receive_skb_list(struct list_head *head);// 通知发送完成voiddev_kfree_skb(struct sk_buff *skb);// 分配skbstruct sk_buff *dev_alloc_skb(unsignedint length);// 克隆skbstruct sk_buff *skb_clone(struct sk_buff *skb, gfp_t gfp_mask);

4.4 设备状态控制

// 设置设备标志voidset_bit(int nr, volatileunsignedlong *addr);voidclear_bit(int nr, volatileunsignedlong *addr);// 检查设备是否启动staticinlineboolnetif_running(const struct net_device *dev);// 检查设备是否可发送staticinlineboolnetif_xmit_stopped(const struct net_device *dev);// 唤醒发送队列voidnetif_wake_queue(struct net_device *dev);// 停止发送队列voidnetif_stop_queue(struct net_device *dev);// 更新链路状态voidnetif_carrier_on(struct net_device *dev);voidnetif_carrier_off(struct net_device *dev);// 更新设备统计voiddev_lstats_add(struct net_device *dev, unsignedint len);

五、网络设备驱动开发实战

5.1 驱动框架搭建

#include<linux/netdevice.h>#include<linux/etherdevice.h>#include<linux/module.h>#include<linux/platform_device.h>/* 驱动私有数据 */structmynet_priv {structnet_device *dev;structnapi_structnapi;structsk_buff_headrx_queue;spinlock_t lock;/* 硬件相关 */void __iomem *regs;int irq;};/* NAPI轮询函数 */staticintmynet_poll(struct napi_struct *napi, int budget){structmynet_priv *priv = container_of(napi, structmynet_priv, napi);structsk_buff *skb;int work_done = 0;while (work_done < budget) {/* 检查是否有接收的数据 */if (skb_queue_empty(&priv->rx_queue))break;        skb = skb_dequeue(&priv->rx_queue);if (!skb)break;/* 传递给协议栈 */        netif_receive_skb(skb);        work_done++;    }/* 如果没有更多数据，重新启用中断 */if (work_done < budget) {        napi_complete(napi);/* 启用硬件中断 */    }return work_done;}/* 发送函数 */staticnetdev_tx_tmynet_start_xmit(struct sk_buff *skb, struct net_device *dev){structmynet_priv *priv = netdev_priv(dev);/* 获取数据 */unsignedchar *data = skb->data;unsignedint len = skb->len;/* 发送数据到硬件 */// ... 硬件操作 .../* 释放skb */    dev_kfree_skb(skb);return NETDEV_TX_OK;}/* 打开设备 */staticintmynet_open(struct net_device *dev){structmynet_priv *priv = netdev_priv(dev);/* 启用NAPI */    napi_enable(&priv->napi);/* 注册中断 */// request_irq(priv->irq, mynet_interrupt, ...);/* 启动硬件 */// ...return0;}/* 关闭设备 */staticintmynet_stop(struct net_device *dev){structmynet_priv *priv = netdev_priv(dev);/* 禁用NAPI */    napi_disable(&priv->napi);/* 释放中断 */// free_irq(priv->irq, priv);/* 停止硬件 */// ...return0;}/* 设备操作函数集 */staticconststructnet_device_opsmynet_netdev_ops = {    .ndo_open               = mynet_open,    .ndo_stop               = mynet_stop,    .ndo_start_xmit         = mynet_start_xmit,    .ndo_validate_addr      = eth_validate_addr,    .ndo_set_mac_address    = eth_mac_addr,};/* 设备初始化 */staticvoidmynet_setup(struct net_device *dev){structmynet_priv *priv = netdev_priv(dev);/* 初始化以太网设备 */    ether_setup(dev);/* 设置操作函数 */    dev->netdev_ops = &mynet_netdev_ops;/* 设置设备特性 */    dev->features |= NETIF_F_SG | NETIF_F_IP_CSUM | NETIF_F_TSO;/* 初始化NAPI */    napi_init(&priv->napi, mynet_poll);    priv->napi.dev = dev;/* 初始化接收队列 */    skb_queue_head_init(&priv->rx_queue);/* 初始化锁 */    spin_lock_init(&priv->lock);}/* Probe函数 */staticintmynet_probe(struct platform_device *pdev){structmynet_priv *priv;structnet_device *dev;structresource *res;int err;/* 分配网络设备 */    dev = alloc_netdev(sizeof(*priv), "mynet%d", NET_NAME_UNKNOWN, mynet_setup);if (!dev)return -ENOMEM;    priv = netdev_priv(dev);    priv->dev = dev;/* 获取寄存器资源 */    res = platform_get_resource(pdev, IORESOURCE_MEM, 0);    priv->regs = devm_ioremap_resource(&pdev->dev, res);if (IS_ERR(priv->regs)) {        err = PTR_ERR(priv->regs);goto out_free_dev;    }/* 获取中断 */    priv->irq = platform_get_irq(pdev, 0);if (priv->irq < 0) {        err = priv->irq;goto out_free_dev;    }/* 设置私有数据 */    platform_set_drvdata(pdev, priv);/* 注册网络设备 */    err = register_netdev(dev);if (err)goto out_free_dev;return0;out_free_dev:    free_netdev(dev);return err;}/* Remove函数 */staticintmynet_remove(struct platform_device *pdev){structmynet_priv *priv = platform_get_drvdata(pdev);    unregister_netdev(priv->dev);    free_netdev(priv->dev);return0;}/* 设备树匹配 */staticconststructof_device_idmynet_match[] = {    { .compatible = "vendor,mynet" },    { /* Sentinel */ }};MODULE_DEVICE_TABLE(of, mynet_match);/* 平台驱动 */staticstructplatform_drivermynet_driver = {    .probe      = mynet_probe,    .remove     = mynet_remove,    .driver     = {        .name   = "mynet",        .of_match_table = mynet_match,    },};module_platform_driver(mynet_driver);MODULE_LICENSE("GPL");MODULE_DESCRIPTION("My Network Driver");MODULE_AUTHOR("WindRunner1");

5.2 中断处理与NAPI集成

/* 中断处理函数 */staticirqreturn_tmynet_interrupt(int irq, void *dev_id){structmynet_priv *priv = dev_id;    u32 status;/* 读取中断状态 */    status = readl(priv->regs + INTERRUPT_STATUS);/* 清除中断 */    writel(status, priv->regs + INTERRUPT_STATUS);/* 处理接收中断 */if (status & RX_INTERRUPT) {/* 读取数据包到skb */structsk_buff *skb = dev_alloc_skb(MAX_PACKET_SIZE);if (skb) {/* 从硬件读取数据 */// memcpy(skb_put(skb, len), rx_buffer, len);/* 设置协议类型 */            skb->protocol = eth_type_trans(skb, priv->dev);/* 加入接收队列 */            spin_lock(&priv->lock);            skb_queue_tail(&priv->rx_queue, skb);            spin_unlock(&priv->lock);/* 调度NAPI */            napi_schedule(&priv->napi);        }    }/* 处理发送完成中断 */if (status & TX_INTERRUPT) {/* 释放发送缓冲区 */// ...    }return IRQ_HANDLED;}

5.3 统计信息收集

staticvoidmynet_get_stats64(struct net_device *dev,                              struct rtnl_link_stats64 *stats){structmynet_priv *priv = netdev_priv(dev);/* 读取硬件统计寄存器 */// stats->rx_packets = readl(priv->regs + RX_PACKETS);// stats->tx_packets = readl(priv->regs + TX_PACKETS);// stats->rx_bytes = readl(priv->regs + RX_BYTES);// stats->tx_bytes = readl(priv->regs + TX_BYTES);}

六、实战排坑指南

6.1 常见编译错误

6.2 运行时问题分析

问题一：设备无法注册

# 现象dmesg | grep "mynet"# 显示: mynet: probe failed# 排查步骤1. 检查设备树节点2. 检查资源是否正确获取3. 检查 register_netdev 返回值

问题二：数据包发送失败

# 现象ping 192.168.1.1# 显示: Destination Host Unreachable# 排查步骤1. 检查设备是否启动: ifconfig mynet02. 检查发送队列是否停止: cat /sys/class/net/mynet0/queues/tx-0/state3. 检查硬件是否正常

问题三：接收性能差

# 现象网络吞吐量远低于预期# 优化建议1. 确保启用NAPI2. 调整NAPI预算: echo 64 > /proc/sys/net/core/netdev_budget3. 启用TSO/GRO: ethtool -K mynet0 tso on gro on

6.3 调试技巧

# 查看设备信息ip link show# 查看设备统计cat /proc/net/dev# 查看中断统计cat /proc/interrupts | grep mynet# 查看NAPI状态cat /sys/class/net/mynet0/napi_defer_hard_irqs# 使用ethtool查看设备信息ethtool mynet0# 使用tcpdump抓包tcpdump -i mynet0

七、总结与拓展

7.1 知识点回顾

1. 四层架构：协议接口层、设备接口层、驱动功能层、硬件层
2. 核心结构体：net_device、net_device_ops、napi_struct、sk_buff
3. 核心流程：发送路径（dev_queue_xmit → ndo_start_xmit）、接收路径（中断 → NAPI → netif_receive_skb）
4. NAPI机制：减少中断频率，提高吞吐量

7.2 拓展学习方向

📚 进阶内容

1. 高级特性

• TSO（TCP Segmentation Offload）
• GRO（Generic Receive Offload）
• VLAN 处理
• 流量控制（QoS）

2. 虚拟化网络

• VLAN 桥接
• Open vSwitch
• SR-IOV

3. 性能优化

• 多队列支持
• RSS（Receive Side Scaling）
• XDP（eXpress Data Path）

🔧 相关项目

1. 实现一个简单的虚拟网络驱动
2. 添加对 TSO/GRO 的支持
3. 实现 XDP 程序
4. 开发一个完整的以太网驱动

参考资料：

• Linux 内核源码：drivers/net/
• Linux 网络子系统文档：Documentation/networking/
• Linux Device Drivers, 3rd Edition
