Linux 内核 ORC 解栈器原理介绍

# 典型帧指针维护代码（启用了 -fno-omit-frame-pointer）func:    push   %rbp           # 保存旧 RBP    mov    %rsp, %rbp     # RBP = 当前栈指针    sub    $0x20, %rsp    # 分配局部变量空间    ...    leave                 # 相当于 mov %rbp, %rsp; pop %rbp    ret

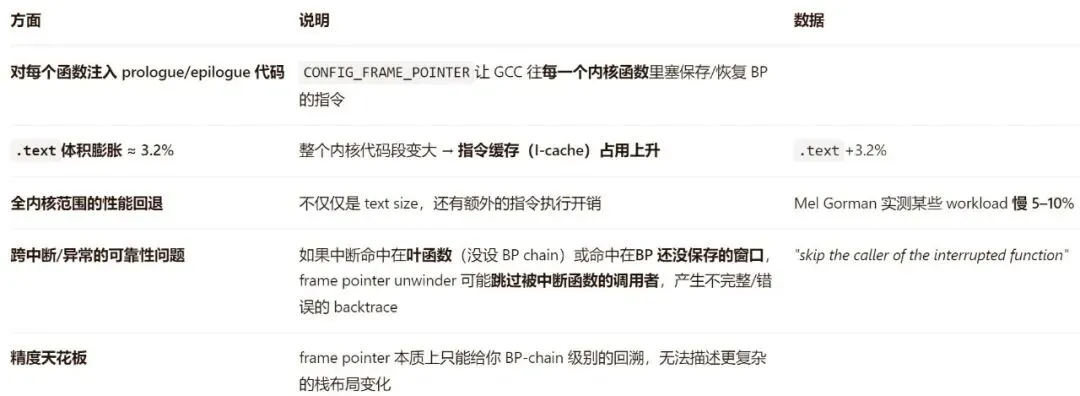

基于 Frame Pointer 的解栈方式的优点是实现简单，逻辑非常直接，不依赖额外的调试信息，但是它的缺点也很明显。下面的表格是根据 Linux 内核文档总结出来的基于 Frame Pointer 的解栈方式的缺点。

由于有上面这些缺陷，在 2017 年的时候，Linux 内核开发者 Josh Poimboeuf 在 x86 平台上引入了一种被称为 Oops Rewind Capability （ORC） 的解栈方式，这种方式不需要在每个函数调用时保存帧指针，形成链表，摆脱了对 Frame Pointer 的强依赖。目前在 x86_64 架构上，ORC 就是 Linux 内核的默认解栈器。

简单的说 ORC 的原理就是：在编译阶段用 objtool 把“每条指令位置对应的栈布局规则”抽出来做成一张只读查找表；运行时不解 Frame Pointer 链，而是拿着当前指令地址去查表，按表里记录的“栈指针偏移 / 有没有帧指针 / 是否进入异常栈”等信息，一步步把上一层栈帧和返回地址算出来，从而拼出完整调用链。ORC 只追踪两个关键寄存器：RSP（栈指针）和 RBP（帧指针），这对于 x86-64 Linux 调用约定足够用了。

下面我们分别从编译阶段和运行阶段来详细地说一说 ORC 的核心原理。

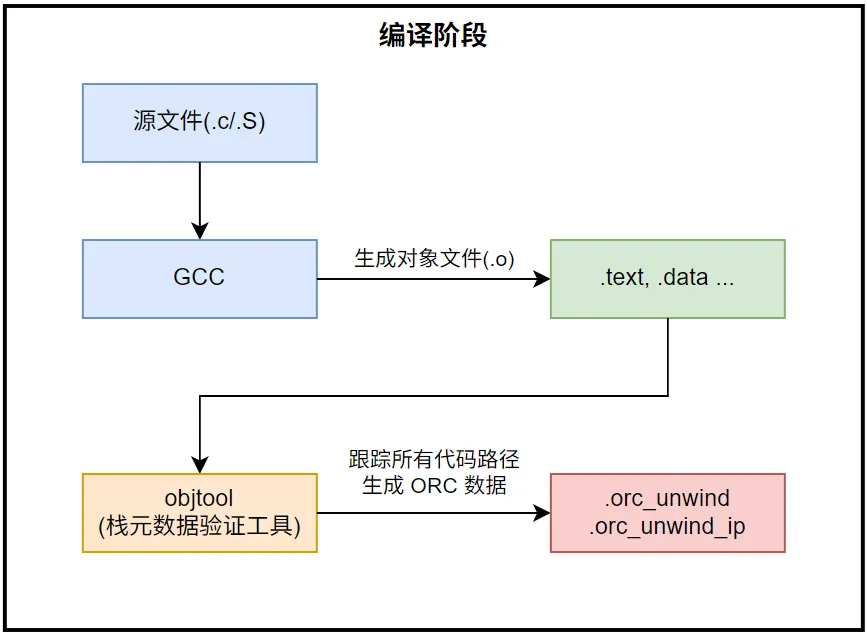

1. 编译时生成 ORC 数据

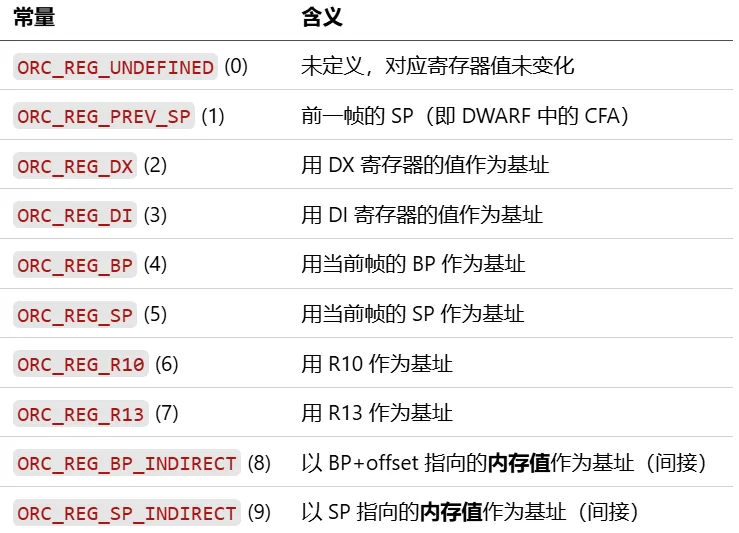

struct orc_entry {    s16         sp_offset;      // SP 的偏移量    s16         bp_offset;      // BP 的偏移量    unsigned    sp_reg:4;       // 指定用于计算前一帧 SP 的基址寄存器    unsigned    bp_reg:4;       // 指定用于计算前一帧 BP 的基址寄存器    unsigned    type:3;         // 条目类型    unsigned    signal:1;       // 是否为信号帧} __packed;

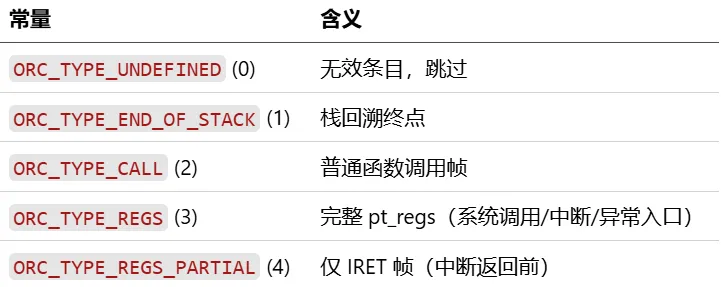

1.3 条目类型（type）

1.4 两张核心表

• .orc_unwind_ip：int 数组，每个元素是相对于指令地址的偏移（*ip + ip = 实际指令地址），按 IP 排序。
• .orc_unwind：struct orc_entry 数组，与上表一一对应。

对于普通 C 函数，objtool 无需任何提示就能全自动地跟踪栈变化。但对于系统调用、中断入口等"非标准"汇编代码，开发者需要通过 UNWIND_HINT 宏在汇编中插入提示信息。该宏（定义于 include/linux/objtool.h）在 .discard.unwind_hints 段中生成一个 struct unwind_hint：

struct unwind_hint {    u32  ip;          // 指令地址（相对偏移）    s16  sp_offset;   // SP 偏移    u8   sp_reg;      // SP 基址寄存器    u8   type;        // 提示类型    u8   signal;      // 是否信号帧};

例如，系统调用入口代码通常会标注：

UNWIND_HINT type=UNWIND_HINT_TYPE_REGS, sp_reg=ORC_REG_SP, sp_offset=offsetof(struct pt_regs, sp)

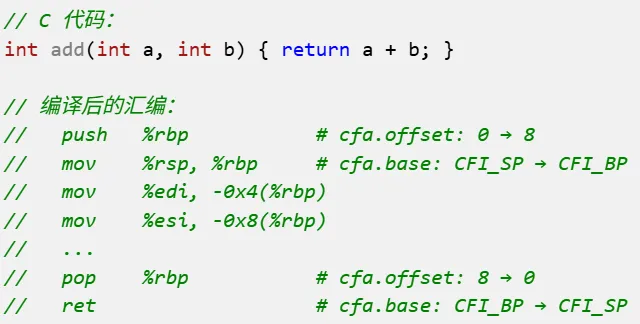

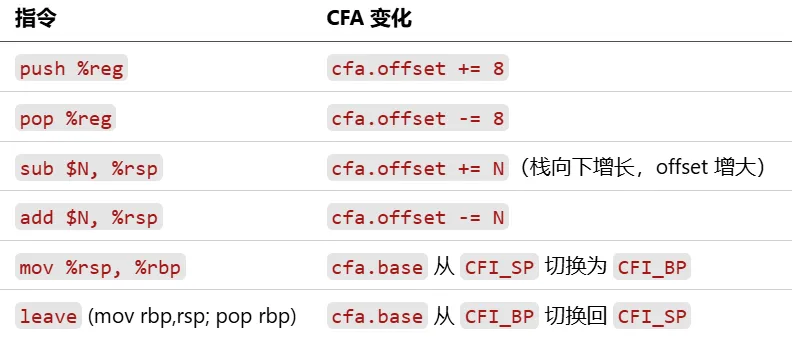

1.5.2 阶段二：逐指令 CFI 状态跟踪

struct cfi_state {    struct cfi_reg regs[CFI_NUM_REGS]; // 各寄存器的保存位置    struct cfi_reg cfa;                // CFA = 前一帧的 SP    unsigned char type;                // 帧类型（CALL/REGS/...）    int stack_size;                    // 当前栈使用量    bool signal;                       // 是否信号帧    // ...};

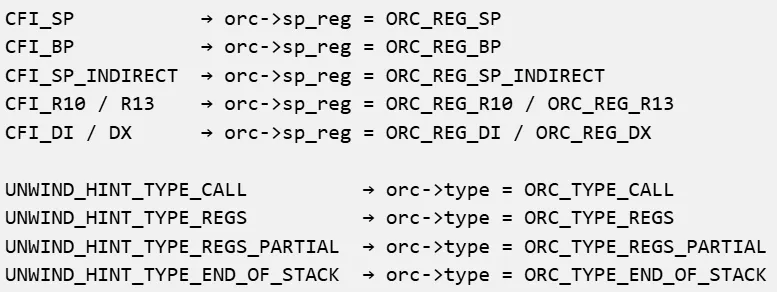

1.5.3 阶段三：CFI 状态 → ORC 条目转换

1.5.4 阶段四：sorttable 排序与查找表生成

1. 排序：以 orc_ip（指令的实际绝对地址 = base + offset）为 key，对 .orc_unwind_ip 和 .orc_unwind 进行并行升序排序。其中 ORC_TYPE_UNDEFINED 哨兵条目在相同 IP 时排在最前（以确保二分查找优先匹配真实条目）。
2. 生成查找表 .orc_lookup：将内核 text 段（_stext 到 _etext）按 256 字节分块，为每个块预先计算其对应的 ORC 索引范围。这样做的好处是：运行时查 ORC 时，先用 IP 除以 256 得到块号，直接定位到 ORC 表的子区间，在这个极小的区间内做二分查找，大幅加速查找速度。

1. 验证 .orc_unwind_ip 和 .orc_unwind 表的完整性（大小是否匹配、对齐是否正确）。
2. 初始化 orc_lookup 数组：遍历每个 256 字节块，用二分查找定位到该块对应的 ORC 条目在 orc_table 中的起始索引，存储到 orc_lookup[i]。

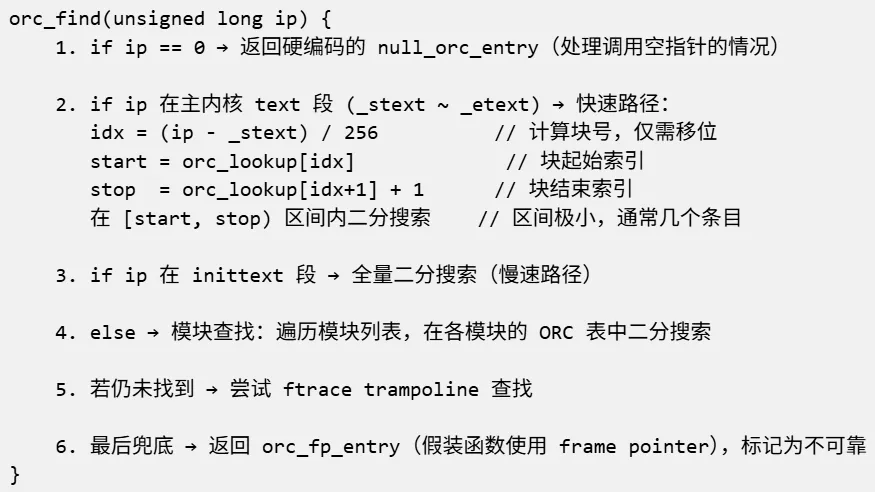

2.2 ORC 查找：orc_find(ip)

2.3 逐帧解栈：unwind_next_frame()

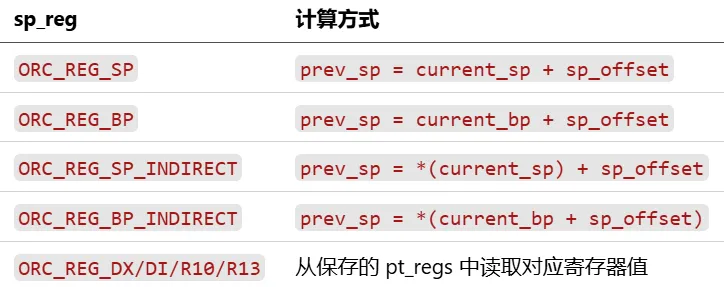

Step 2 — 计算前一帧的 SP

Step 3 — 根据条目类型读回 IP 和 SP

• ORC_TYPE_CALL（普通函数调用）：返回地址存于 sp - 8（栈顶），从该位置读取新 IP，SP 设为上一步算出的值。
• ORC_TYPE_REGS（系统调用/中断/异常入口）：SP 指向一个完整 pt_regs 结构体，从中读取 regs->ip 和 regs->sp，同时设置 state->regs 指针。
• ORC_TYPE_REGS_PARTIAL（IRET 帧）：SP 指向硬件中断返回栈帧（SS, RSP, RFLAGS, CS, RIP），偏移计算后读取 IP 和 SP。

Step 4 — 计算前一帧的 BP

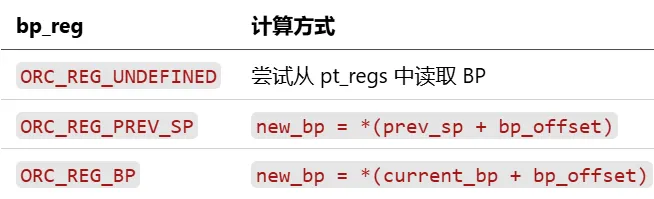

根据 orc->bp_reg：

Step 5 — 安全校验

2.4 起始解栈：__unwind_start()

• 从 pt_regs 启动（如 panic 时）：直接从 regs->ip/regs->sp/regs->bp 开始，且立即调用一次 unwind_next_frame() 跳过 regs 帧本身。
• 从当前任务启动（如 dump_stack()）：通过内联汇编获取当前的 RIP、RSP、RBP。
• 从其他任务启动（如 /proc/<pid>/stack）：从 task->thread.sp 指向的 inactive_task_frame 中读取保存的 IP、SP、BP。

假设内核中有如下调用链（x86-64 架构）：

sys_write()          ← 系统调用入口，有 pt_regs  → vfs_write()    → __kernel_write()      → fp_function()     ← 使用了 frame pointer 的函数        → regular_func()   ← 普通 C 函数（无 frame pointer）

当前 CPU 正在执行 regular_func() 内部的某条指令时触发了 panic()。此时内核栈上已经保存了完整的调用链，且栈底（较高地址）处有一个 struct pt_regs，由系统调用入口代码在进入内核时压入。

panic 时的 CPU 寄存器状态（以 x86-64 为例）：

• RIP = regular_func 内触发 panic 的指令地址

• RSP = regular_func 当前栈指针（指向其栈帧内某个位置）

• RBP = 沿用 fp_function 的基址指针值（因为 regular_func 没有保存 rbp）

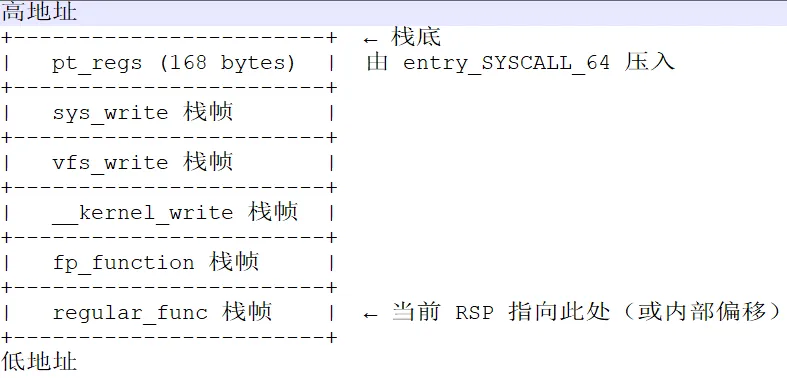

内核栈布局（从高地址到低地址，即栈底 → 栈顶）：

解栈过程从当前 RSP、RIP、RBP 开始，逐层向上（向高地址）回溯。

3.2 各函数的汇编与 ORC 信息

3.2.1 系统调用入口（汇编）

entry_SYSCALL_64:    swapgs    movq %rsp, %gs:SCA_SP0    ...     pushq %rax                /* 保存 pt_regs->orig_rax */    pushq %rbp                /* 保存 pt_regs->bp   */    ...     /* 最终 rsp 指向 pt_regs 结构起始 */    call do_syscall_64        /* 进入 C 代码，参数为 pt_regs 指针 */

orc_sys_write = {    .type      = ORC_TYPE_REGS,    .sp_reg    = ORC_REG_SP,    .sp_offset = offsetof(struct pt_regs, sp),   // 假设 152    .bp_reg    = ORC_REG_UNDEFINED,    // 含义：当前 SP 指向 pt_regs，从 SP + 152 处读取调用者的 SP};

3.2.2 普通 C 函数（有 frame pointer）：vfs_write、__kernel_write、fp_function

vfs_write:    push   %rbp    mov    %rsp, %rbp    sub    $0x30, %rsp       # 分配 48 字节局部变量    ...    call   __kernel_write    ...    leave    ret

对于这类函数，ORC 条目（位于函数内任何 call 指令处，例如 call __kernel_write 对应的代码位置）：

orc_normal_fp = {    .type      = ORC_TYPE_CALL,    .sp_reg    = ORC_REG_BP,    .sp_offset = 16,          // 调用者的 SP = 当前 BP + 16    .bp_reg    = ORC_REG_BP,    .bp_offset = 0,           // 调用者的 BP = 当前 BP 指向的内存值};

注：bp_offset = 0 表示 *(current_bp) 即为上一帧的 BP。这是 Linux 内核中更常见的写法。

3.2.3 无 frame pointer 的函数：regular_func

regular_func:    sub    $0x28, %rsp       # 分配 40 字节局部变量    ...    call   some_other    ...    add    $0x28, %rsp    ret

orc_regular = {    .type      = ORC_TYPE_CALL,    .sp_reg    = ORC_REG_SP,    .sp_offset = 0x30,        // 当前 SP + 0x30 = 调用者的 SP    .bp_reg    = ORC_REG_UNDEFINED,  // 不保存 BP，沿用上一帧 BP};

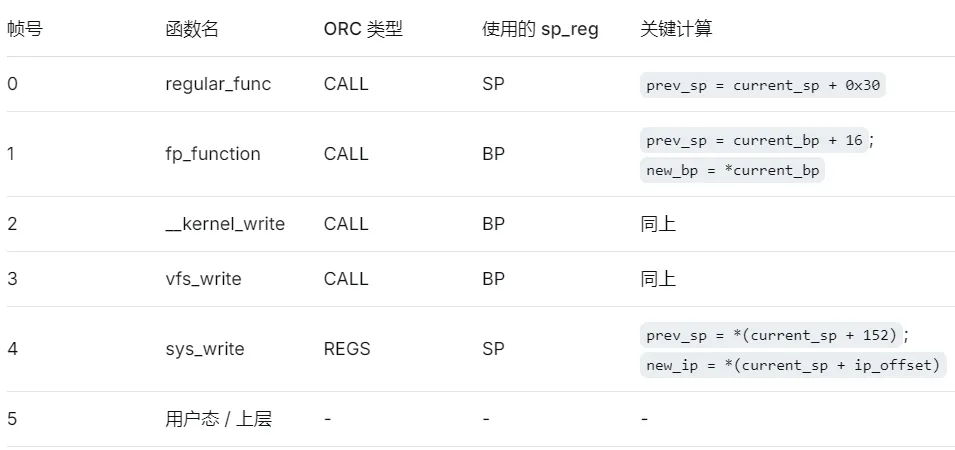

3.3 详细解栈过程

struct unwind_state state = {    .ip = RIP,                // regular_func 内 panic 指令地址    .sp = RSP,               // regular_func 当前的栈指针    .bp = RBP,               // 来自 fp_function 的 BP 值    .regs = NULL,            // 没有 pt_regs 被直接关联};

注意：state.bp 此时保存的是 fp_function 的基址指针（因为 regular_func 从未修改过 rbp）。

帧 0（当前帧）：regular_func 内部

目标：回溯到 regular_func 的调用者，即 fp_function。

• 获取 ORC：orc = orc_find(state.ip - 1)。由于 state.ip 是 panic 指令地址，ip-1 仍然落在 regular_func 的代码范围内，找到 orc_regular。

• 根据 orc_regular.type = ORC_TYPE_CALL：

• 计算前一个栈帧的 SP：
  prev_sp = state.sp + sp_offset = RSP + 0x30
  此时 RSP 指向 regular_func 的栈帧内部（分配 0x28 后），RSP + 0x30 正好指向 regular_func 的返回地址存储位置（即栈上保存的返回地址的地址）。

• 读取返回地址：new_ip = *(u64 *)(prev_sp - 8)
prev_sp - 8 就是返回地址所在的位置，读取得到 fp_function 中 call regular_func 的下一条指令地址。

• 设置新的 SP：new_sp = prev_sp

• 设置新的 BP：因为 orc_regular.bp_reg = ORC_REG_UNDEFINED，所以 new_bp = state.bp（保持不变，即 fp_function 的 BP）。

• 更新 state：state.ip = new_ip, state.sp = new_sp, state.bp = new_bp。

• 此时 state 已经指向 fp_function 的栈帧（即 regular_func 的调用者）。

中间状态摘要（帧 0 → 帧 1 后）：

• ip = fp_function 内 call regular_func 的下一条指令地址

• sp = fp_function 栈帧的顶部（即返回地址存储位置 + 8，或者说调用者的 SP 值）

• bp = 仍然是 fp_function 的 BP 值（未变，但接下来会被覆盖）

帧 1：fp_function

目标：回溯到 fp_function 的调用者，即 __kernel_write。

• 获取 ORC：orc = orc_find(state.ip - 1)。找到 orc_normal_fp（因为 fp_function 有帧指针）。

• orc_normal_fp.type = ORC_TYPE_CALL, sp_reg = ORC_REG_BP, sp_offset = 16, bp_reg = ORC_REG_BP, bp_offset = 0。

• 计算前一个 SP：prev_sp = state.bp + 16。
  注意：state.bp 是 fp_function 的 BP 值（指向其栈帧内保存的上一帧 BP 的位置）。state.bp + 8 指向返回地址，+16 指向调用者的 SP 值（按照 x86-64 布局，调用者的 SP = 当前 BP + 16）。

• 读取返回地址：new_ip = *(u64 *)(prev_sp - 8) = *(state.bp + 8)，即返回地址。

• 读取上一帧的 BP：new_bp = *(u64 *)(state.bp + 0)（因为 bp_offset = 0），即从 fp_function 保存的 BP 位置读取值，那就是 __kernel_write 的 BP。

• 更新 state：state.ip = new_ip, state.sp = prev_sp, state.bp = new_bp。

中间状态摘要：

• ip = __kernel_write 内 call fp_function 的下一条指令地址

• sp = __kernel_write 的栈帧顶部

• bp = __kernel_write 的 BP 值

帧 2：__kernel_write

回溯到 vfs_write。过程与帧 1 完全相同（__kernel_write 同样有帧指针，ORC 与 orc_normal_fp 相同）。

• prev_sp = state.bp + 16

• new_ip = *(state.bp + 8)

• new_bp = *(state.bp + 0)

• 更新 state，使其指向 vfs_write 的栈帧。

中间状态摘要：

• ip = vfs_write 内 call __kernel_write 的下一条指令地址

• sp = vfs_write 的栈帧顶部

• bp = vfs_write 的 BP 值

帧 3：vfs_write

回溯到 sys_write。同样使用 orc_normal_fp 逻辑。

• prev_sp = state.bp + 16

• new_ip = *(state.bp + 8)

• new_bp = *(state.bp + 0)

• 更新 state，指向 sys_write 的栈帧。

中间状态摘要：

• ip = sys_write 内 call vfs_write 的下一条指令地址

• sp = sys_write 的栈帧顶部

• bp = sys_write 的 BP 值

帧 4：sys_write

目标：回溯到 sys_write 的调用者。sys_write 本身可能没有自己的栈帧（或者它直接使用 pt_regs），根据 ORC 类型 REGS，我们需要从 pt_regs 结构中恢复调用者上下文。

• 获取 ORC：orc = orc_find(state.ip - 1)。找到 orc_sys_write。

• orc_sys_write.type = ORC_TYPE_REGS, sp_reg = ORC_REG_SP, sp_offset = 152（pt_regs.sp 字段偏移）。

• 因为 state.regs == NULL，但 ORC 类型为 REGS 暗示当前 state.sp 指向 pt_regs 结构的起始地址？这里需要明确：在 sys_write 函数执行时，rsp 指向的是内核栈上的 pt_regs 结构吗？实际上，在 do_syscall_64 调用 sys_write 之前，栈顶就是 pt_regs。sys_write 被调用时，rsp 并未改变（因为 do_syscall_64 没有分配额外栈帧），所以 sys_write 的第一条指令执行时，rsp 仍然指向 pt_regs 的起始地址。因此 state.sp 此时就是 pt_regs 的地址。

• 根据 REGS 类型规则：

• 从 state.sp + sp_offset 处读取调用者的 SP：prev_sp = *(u64 *)(state.sp + 152)。pt_regs->sp 字段保存的是进入内核前的用户栈指针。

• 调用者的 IP 从 pt_regs->ip 读取：new_ip = *(u64 *)(state.sp + offsetof(struct pt_regs, ip))（通常偏移 120 左右）。

• new_bp = *(u64 *)(state.sp + offsetof(struct pt_regs, bp))。

• new_sp = prev_sp（调用者的 SP）。

• 此时回溯出了系统调用之前的上下文（可能是用户态，也可能是更早的内核态，取决于 pt_regs 的内容）。通常这是用户态代码的地址，解栈过程可以结束，或者继续（若 pt_regs 的 CS 指示内核态，则可以继续回溯）。

最终状态：

• ip = 用户态指令地址（或更早的内核函数地址）

• sp = 用户栈指针

• bp = 用户态 BP

帧 5（可选）：如果继续回溯到用户态

由于用户态通常没有 ORC 信息（或者使用用户态的 unwinder），一般内核解栈到此停止。

• 零运行时开销：所有元数据在编译时生成，正常执行路径无额外指令。
• 空间效率极高：每条记录仅 8 字节，加上 IP 表 4 字节/条和查找表约原数据 5%，整体增量很小。
• 查找快速：两级查找（256 字节块索引 + 块内二分）使定位时间接近 O(1)。
• 覆盖全面：通过 UNWIND_HINT 机制，即使是手写汇编的 entry code 也能被正确建模。
• 与 FP 互补：ORC 不依赖 frame pointer，但可以在有/无 FP 的函数间无缝切换。
