嵌入式Linux DMA-BUF硬件直通:V4L2/DRM/GPU/NPU四大场景零拷贝解析与实战

零拷贝不是玄学，是Linux内核提供的硬件直通技术。本文从DMA-BUF核心机制讲起，涵盖视频采集零拷贝（V4L2）、显示零拷贝（DRM/KMS）、GPU渲染零拷贝、NPU推理零拷贝四大场景，配合RK3588实战代码，让你能真正用起来。

一、零拷贝的本质：为什么它如此关键

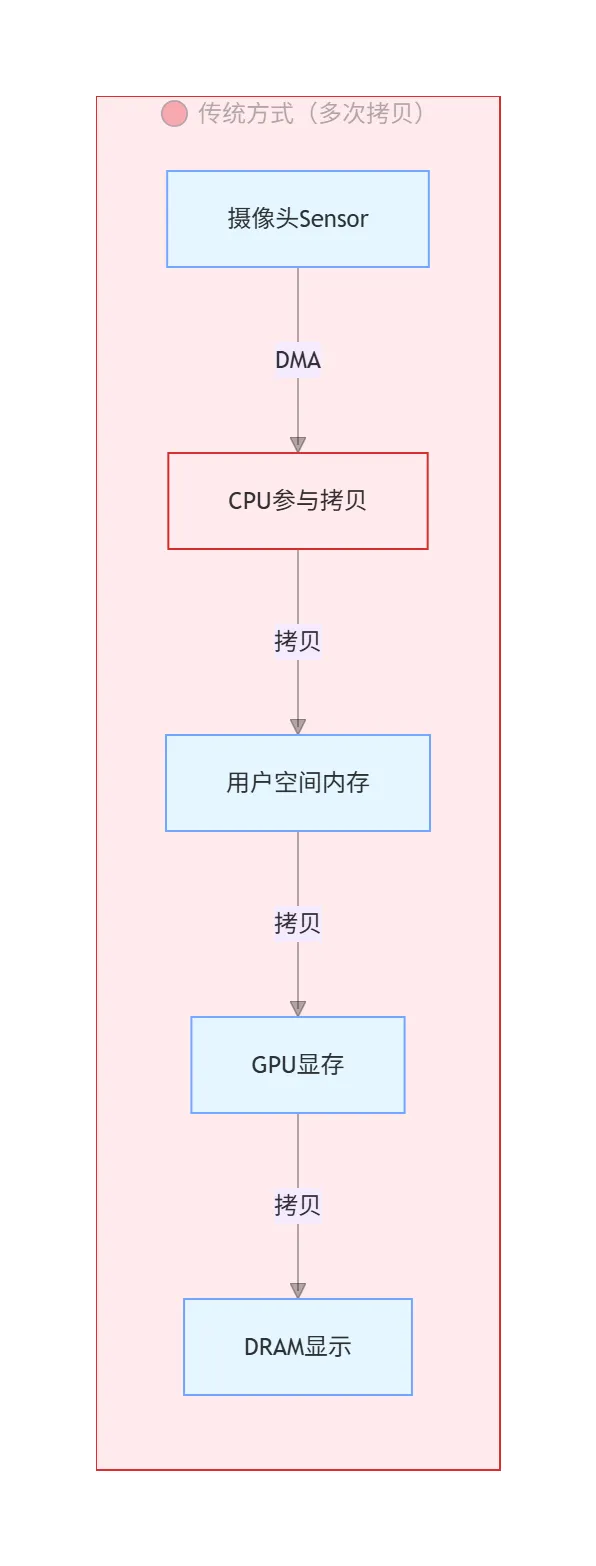

1.1 传统数据通路的性能噩梦

传统方式的拷贝次数：摄像头→内存（1次）→用户空间（1次）→GPU显存（1次）→DRAM（1次）= 4次CPU拷贝

后果：

• CPU占用20-40%（做无意义的搬运工）
• 内存带宽浪费50-75%
• 延迟增加30-100ms
• 功耗大幅上升

1.2 零拷贝的核心思想

零拷贝的核心：

• 内存只存一份
• 硬件通过DMA直接访问
• CPU只做控制，不参与数据搬运
• 文件描述符（fd）跨设备传递共享句柄

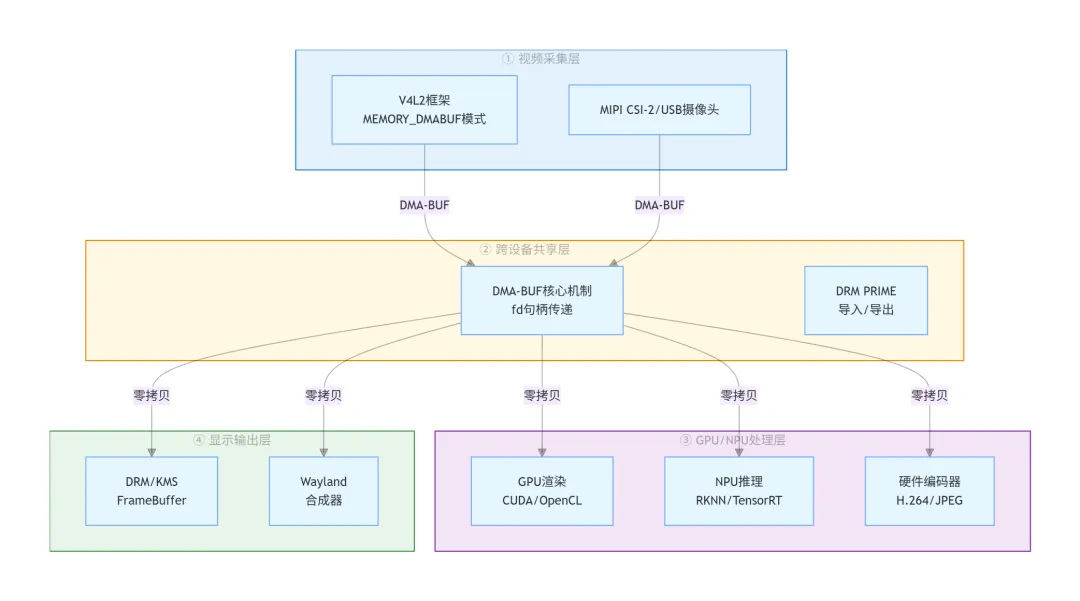

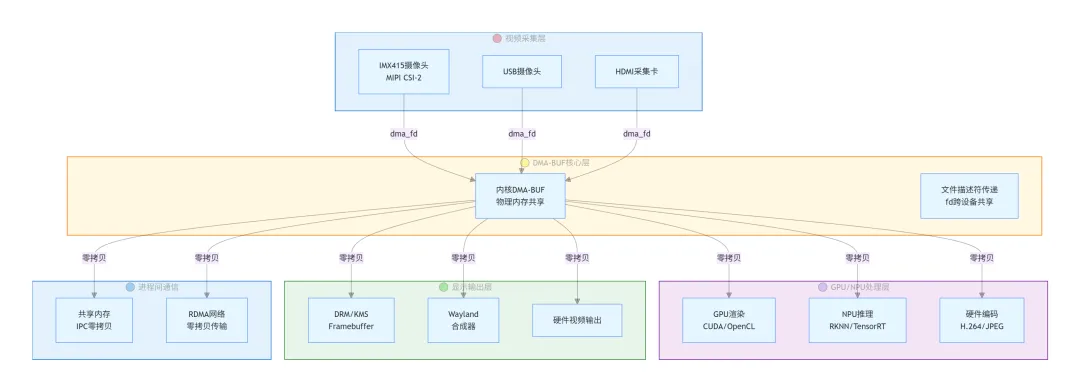

1.3 Linux零拷贝技术全景图

1.4 零拷贝技术选型表

二、视频采集零拷贝：V4L2核心实战

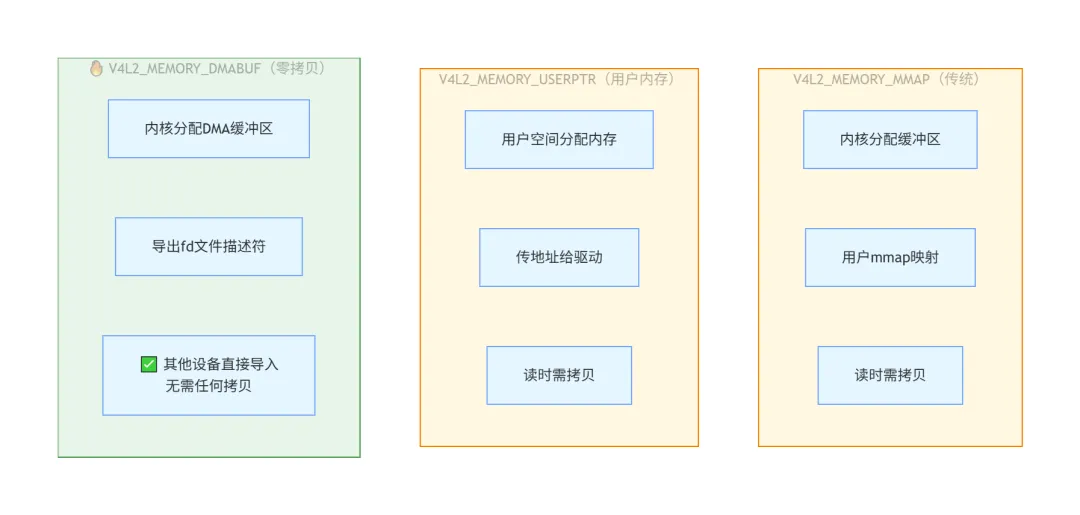

2.1 V4L2三种缓冲区模式对比

2.2 V4L2 DMA-BUF采集关键代码

// 1. 打开V4L2设备int v4l2_fd = open("/dev/video0", O_RDWR);// 2. 设置视频格式struct v4l2_format fmt = {    .type = V4L2_BUF_TYPE_VIDEO_CAPTURE,    .fmt.pix = { .width = 1920, .height = 1080,                  .pixelformat = V4L2_PIX_FMT_YUYV }};ioctl(v4l2_fd, VIDIOC_S_FMT, &fmt);// 3. 🔥 申请DMA-BUF缓冲区（零拷贝核心）struct v4l2_requestbuffers req = {    .count = 4,    .type = V4L2_BUF_TYPE_VIDEO_CAPTURE,    .memory = V4L2_MEMORY_DMABUF  // 关键：零拷贝模式};ioctl(v4l2_fd, VIDIOC_REQBUFS, &req);// 4. 🔥 导出DMA-BUF文件描述符struct v4l2_exportbuffer expbuf = { .type = ..., .index = 0, .flags = O_CLOEXEC };ioctl(v4l2_fd, VIDIOC_EXPBUF, &expbuf);int dma_fd = expbuf.fd;  // 🔥 这个fd可直接传给DRM/GPU/NPU// 5. 入队缓冲区struct v4l2_buffer buf = { .type = ..., .memory = V4L2_MEMORY_DMABUF, .index = 0 };ioctl(v4l2_fd, VIDIOC_QBUF, &buf);// 6. 启动采集enum v4l2_buf_type type = V4L2_BUF_TYPE_VIDEO_CAPTURE;ioctl(v4l2_fd, VIDIOC_STREAMON, &type);// 7. 🔥 采集循环：获取dma_fd（零拷贝关键）while (1) {    ioctl(v4l2_fd, VIDIOC_DQBUF, &buf);  // 取帧int current_dma_fd = buffers[buf.index].dma_fd;// 🔥 current_dma_fd 可直接传给DRM/GPU/NPU，全程零拷贝！    process_with_dma_fd(current_dma_fd);    ioctl(v4l2_fd, VIDIOC_QBUF, &buf);  // 回收缓冲区}

零拷贝关键点：dma_fd通过内核导出，DRM/GPU/NPU直接导入，无需任何CPU拷贝

2.3 编译与运行

# 编译gcc v4l2_dmabuf_capture.c -o v4l2_capture -Wall# 运行（需要root权限访问DMA-BUF）sudo ./v4l2_capture /dev/video0# 预期输出：# ========== V4L2 DMA-BUF零拷贝采集演示 ==========# 成功打开设备：/dev/video0# 支持的像素格式：#   [YUYV] YUYV 4:2:2#   [NV12] Y/CbCr 4:2:0# 视频格式设置：1920x1080, 字节行宽：3840# 申请DMA-BUF缓冲区数量：4#   缓冲区[0]: dma_fd=35, 长度=4147200 bytes#   缓冲区[1]: dma_fd=36, 长度=4147200 bytes#   缓冲区[2]: dma_fd=37, 长度=4147200 bytes#   缓冲区[3]: dma_fd=38, 长度=4147200 bytes# 所有缓冲区已入队# 视频采集已启动# # 开始采集（按Ctrl+C退出）...# 采集到帧: index=0, dma_fd=35, bytesused=4147200#   [帧0] 🔥 零拷贝关键: dma_fd=35 可直接传给DRM/GPU/NPU

2.4 常见问题排查

# 1. 检查摄像头是否支持DMABUF模式v4l2-ctl -d /dev/video0 --list-formats-ext# 2. 查看V4L2设备信息v4l2-ctl -d /dev/video0 --all# 3. 检查DMA-BUF支持ls /sys/class/dma-buf/# 4. 查看设备节点权限ls -la /dev/video0# 5. dmesg查看驱动日志dmesg | grep -i "v4l2\|mipi\|csi"

三、显示零拷贝：DRM/KMS实战

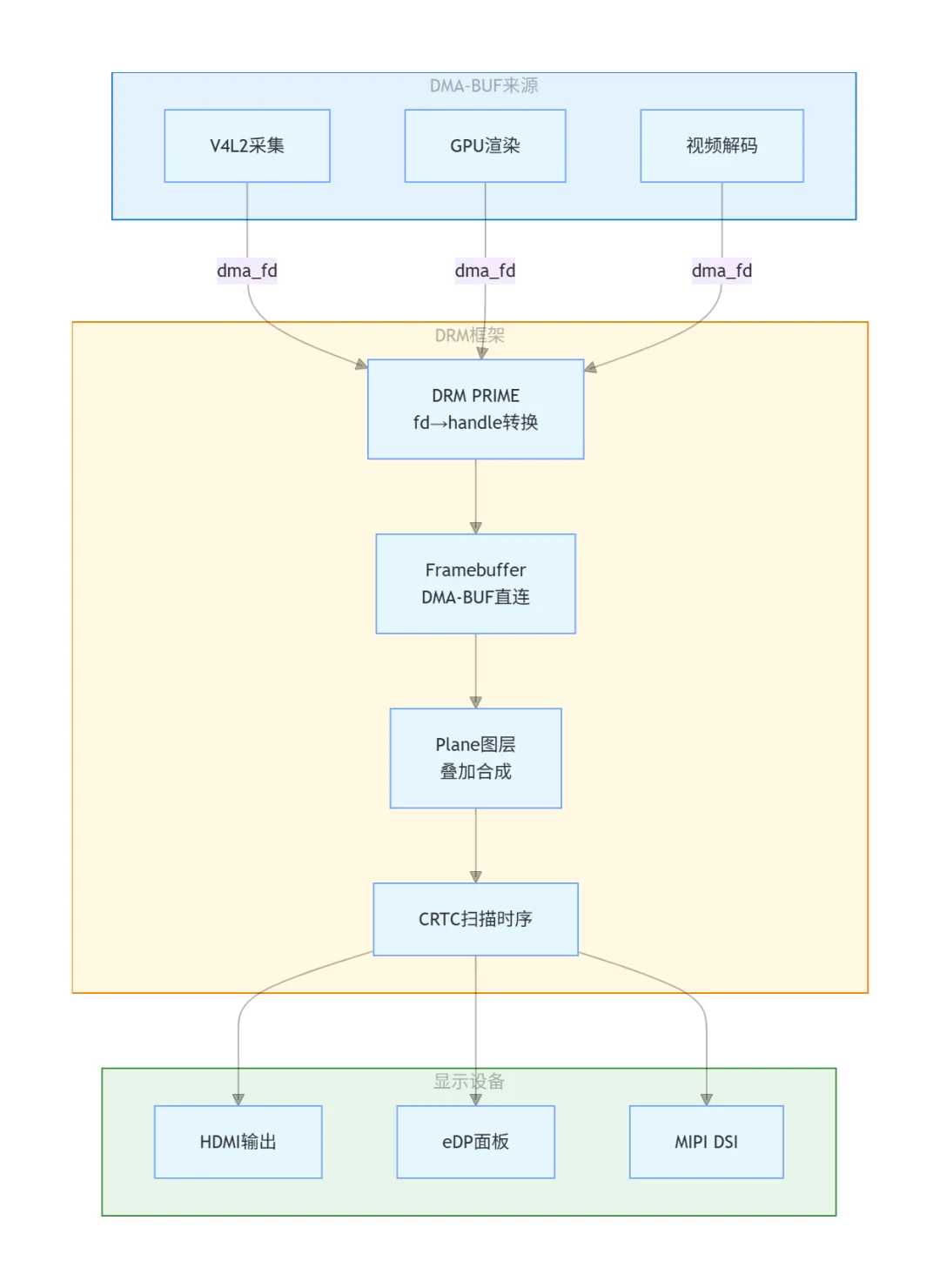

3.1 DRM显示管线架构

3.2 DRM DMA-BUF直接显示关键代码

// 1. 打开DRM设备int drm_fd = open("/dev/dri/card0", O_RDWR);// 2. 🔥 从dma_fd创建DRM Framebuffer（零拷贝核心）struct drm_prime_handle prime = { .fd = v4l2_dma_fd };ioctl(drm_fd, DRM_IOCTL_PRIME_FD_TO_HANDLE, &prime);// 3. 创建Framebufferuint32_t handles[] = { prime.handle };uint32_t pitches[] = { width * 2 };  // YUYV: 2 bytes/pixeldrmModeAddFB2(drm_fd, width, height, DRM_FORMAT_YUYV,                handles, pitches, offsets, &fb_id, 0);// 4. 🔥 零拷贝显示drmModeSetCrtc(drm_fd, crtc_id, fb_id, 0, 0, &connector_id, 1, &mode);

零拷贝关键点：V4L2的dma_fd直接导入DRM，无需CPU拷贝数据

3.3 V4L2→DRM完整零拷贝流程

// 零拷贝主循环：摄像头 → DMA-BUF → DRM显示while (1) {// V4L2采集（获取dma_fd）    ioctl(v4l2_fd, VIDIOC_DQBUF, &buf);int dma_fd = buffers[buf.index].dma_fd;// DRM从dma_fd创建Framebuffer（零拷贝）    drm_create_fb_from_dmabuf(drm_fd, dma_fd, width, height, &fb_id);// DRM直接显示（零拷贝）    drmModeSetCrtc(drm_fd, crtc_id, fb_id, 0, 0, &connector_id, 1, &mode);// 回收V4L2缓冲区    ioctl(v4l2_fd, VIDIOC_QBUF, &buf);}

全链路零拷贝：摄像头DMA → DMA-BUF → DRM → 屏幕，全程无CPU拷贝

四、GPU渲染零拷贝：CUDA DMA-BUF实战

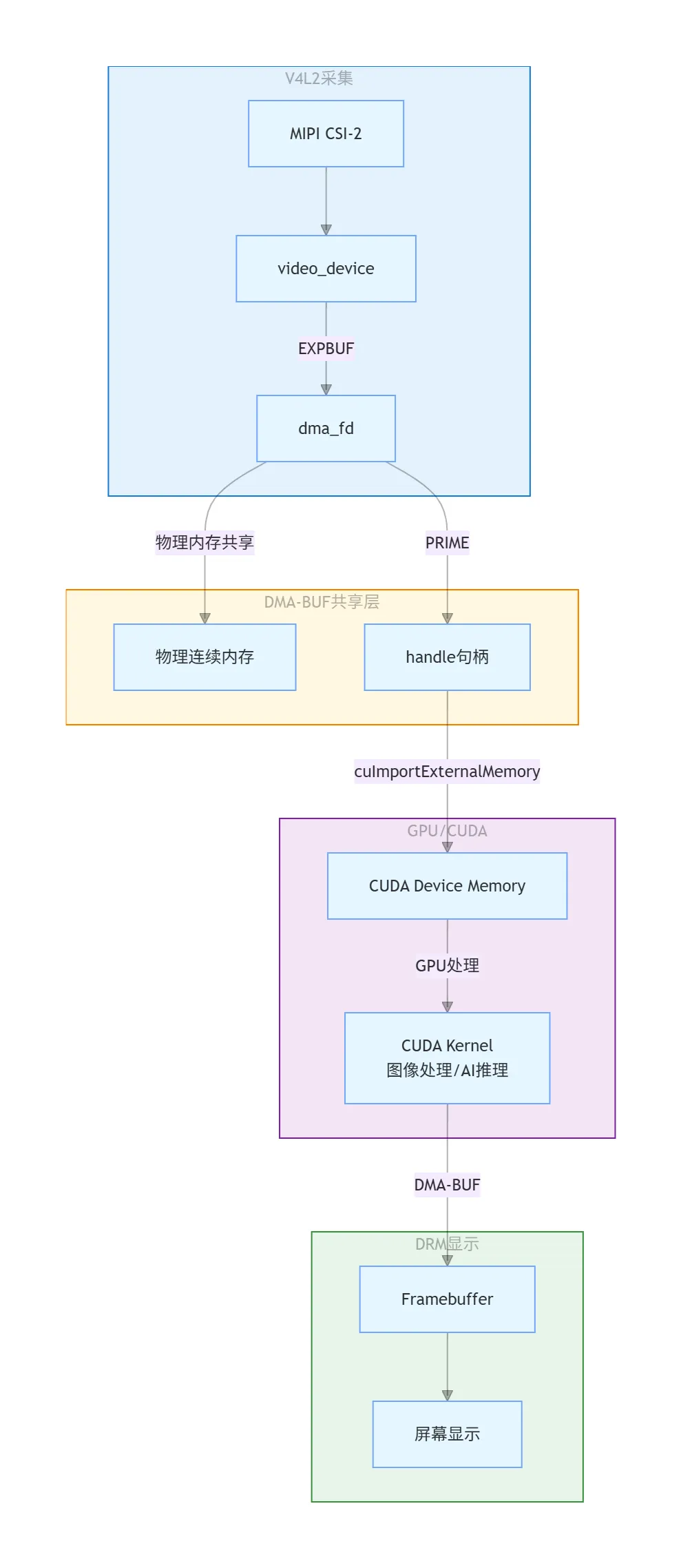

4.1 GPU零拷贝架构

4.2 CUDA DMA-BUF关键代码

// 1. 初始化CUDAcuInit(0);cuDeviceGet(&cuDevice, 0);cuCtxCreate(&cuContext, 0, cuDevice);cuStreamCreate(&cuStream, 0);// 2. 🔥 从DMA-BUF fd创建CUDA内存（零拷贝核心）CUDA_EXTERNAL_MEMORY_HANDLE_DESC extDesc = {    .type = CU_EXTERNAL_MEMORY_HANDLE_TYPE_OPAQUE_FD,    .handle.fd = v4l2_dma_fd,  // V4L2的dma_fd    .size = buf_size,    .flags = 0};cuImportExternalMemory(&ext_mem, &extDesc);cuExternalMemoryGetMappedBuffer(&device_ptr, ext_mem, &bufDesc);// 3. 🔥 GPU零拷贝处理dim3 block(16, 16), grid(width/16, height/16);grayscale_kernel<<<grid, block>>>(    (unsigned char*)device_ptr,  // 直接使用DMA-BUF内存    d_output, width, height, pitch);cuStreamSynchronize(cuStream);

零拷贝关键点：V4L2的dma_fd通过cuImportExternalMemory直接导入CUDA设备内存，无需CPU拷贝

4.3 性能对比：CPU vs GPU零拷贝

五、NPU端侧推理零拷贝：RKNN实战

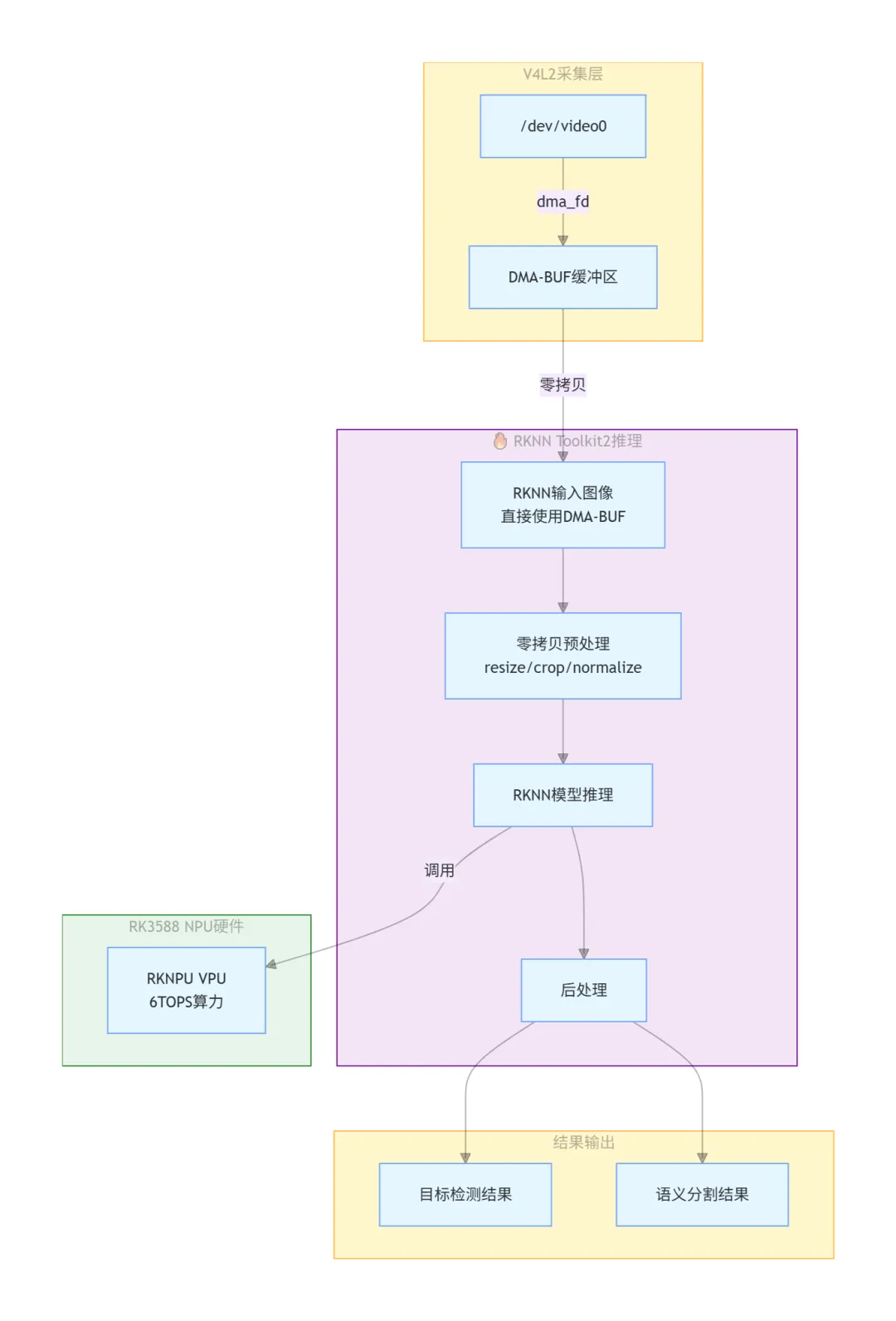

5.1 NPU零拷贝推理架构

5.2 RKNN DMA-BUF关键代码

// 1. 初始化RKNN模型rknn_init(&ctx, model_path, 0, RKNN_FLAG_PRIOR_LOW);// 2. 🔥 从DMA-BUF设置RKNN输入（零拷贝核心）rknn_input rknn_in = {    .index = 0,    .type = RKNN_TENSOR_TYPE_UINT8,    .fd = v4l2_dma_fd,  // 🔥 直接使用V4L2的dma_fd！    .pass_through = 1,   // 🔥 启用透传模式    .width_with_stride = img_width * 2};rknn_inputs_set(ctx, io_num.n_input, &rknn_in);// 3. 🔥 执行推理（零拷贝）rknn_run(ctx, NULL);// 4. 获取输出结果rknn_output outputs[2] = {0};outputs[0].want_float = 1;rknn_outputs_get(ctx, io_num.n_output, outputs, NULL);

零拷贝关键点：V4L2的dma_fd直接作为RKNN输入，配合pass_through模式实现零拷贝推理

5.3 NPU零拷贝完整流程

// NPU零拷贝主循环：摄像头 → DMA-BUF → NPU推理while (frame_count < 100) {// V4L2采集（获取dma_fd）    ioctl(v4l2_fd, VIDIOC_DQBUF, &buf);int dma_fd = buffers[buf.index].dma_fd;// RKNN直接使用dma_fd推理（零拷贝）    rknn_in.fd = dma_fd;    rknn_inputs_set(ctx, 1, &rknn_in);    rknn_run(ctx, NULL);    rknn_outputs_get(ctx, 2, outputs, NULL);// 处理检测结果    process_detection_results(outputs);// 回收V4L2缓冲区    ioctl(v4l2_fd, VIDIOC_QBUF, &buf);}

全链路零拷贝：摄像头DMA → DMA-BUF → RKNN NPU → 检测结果，全程无CPU数据拷贝

5.4 RKNN零拷贝流程图

5.5 RKNN官方参考资源

六、全链路零拷贝整合：四大场景一图流

6.1 Linux零拷贝技术全景图

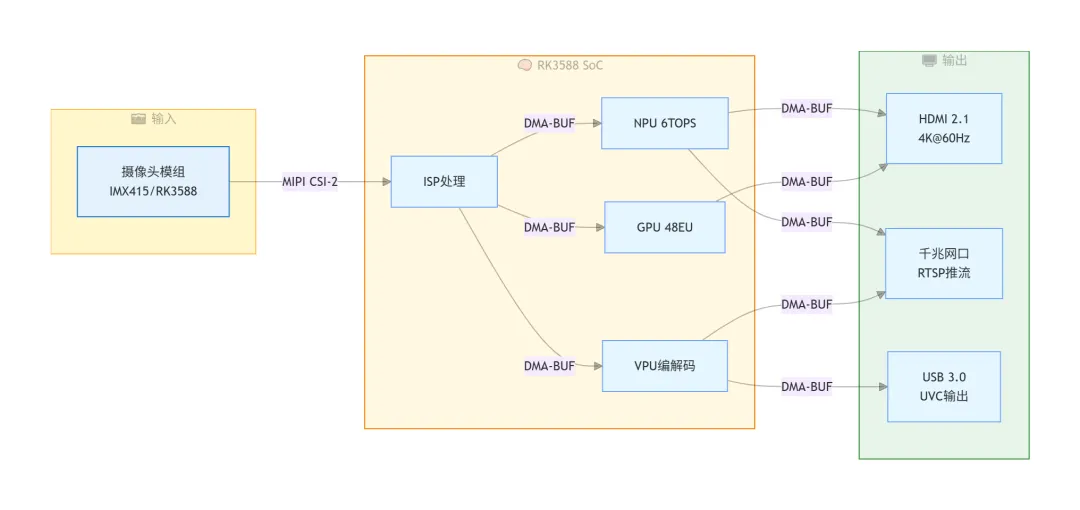

6.2 完整零拷贝产品架构示例

七、实战经验总结

7.1 常见问题与解决方案

7.2 调试命令速查

# 1. 检查DMA-BUF支持ls /sys/class/dma-buf/cat /proc/dma-buf/buffers# 2. 检查V4L2 DMABUF支持v4l2-ctl -d /dev/video0 --list-formats-extv4l2-ctl -d /dev/video0 --get-formats# 3. 检查DRM PRIME支持ls /sys/class/drm/cat /sys/class/drm/card0/device/drm/card0/prime_import# 4. 查看DMA-BUF关联ls /sys/kernel/debug/dri/# 5. 跟踪DMA-BUF操作echo 1 > /sys/module/drm/parameters/debugdmesg | grep -i "dma_buf\|prime"# 6. 检查NPU驱动ls /dev/video*cat /sys/class/video4linux/video*/namerknn_toolkit2 -I  # RKNN信息

7.3 性能测试脚本

#!/bin/bash# 零拷贝性能测试脚本echo "========== Linux零拷贝性能测试 =========="# 测试V4L2 DMA-BUFecho "1. V4L2 DMA-BUF测试"./v4l2_capture /dev/video0 &V4L2_PID=$!sleep 5kill $V4L2_PID# 测试DRM显示echo "2. DRM显示测试"./drm_display /dev/dri/card0 &DRM_PID=$!sleep 5kill $DRM_PID# 性能指标收集echo "3. 性能指标"echo "  CPU占用: $(top -bn1 | grep "Cpu(s)" | awk '{print $2}')%"echo "  内存带宽: $(vmstat 1 1 | tail -1 | awk '{print $9" MB/s"}')"echo "  DMA-BUF数量: $(ls /sys/class/dma-buf/ | wc -l)"echo "测试完成"

八、总结

Linux零拷贝技术的核心：

┌─────────────────────────────────────────────────────────────┐│  DMA-BUF = 跨设备物理内存共享机制                            ││  文件描述符fd = 共享句柄跨进程/跨设备传递                    ││  全程CPU零拷贝、内存只存一份                                 │└─────────────────────────────────────────────────────────────┘

四大零拷贝场景：

性能收益：
