【黑金云课堂】FPGA技术教程Linux开发:摄像头GPU渲染显示/Qt OpenGLES使用

Linux 应用第 23-27 节 摄像头GPU渲染显示/Qt/OpenCV人脸检测演示，选自ALINX 黑金云课堂 FPGA 免费直播课。该课程由 ALINX 资深工程师团队倾力打造，从 0 到 1 系统化教学，帮助每位工程师跨过 FPGA 开发门槛。

🔍 ALINX：关注 ALINX，进入视频号即可查看完整黑金云课堂 FPGA 视频教程。配合笔记学习效果更佳。

一、MPSoc GPU 基础知识

1. MPSoC 系列芯片采用 Mali-400 MP2 图形处理器，隶属 ARM Mali 系列第一代 Utgard 架构，支持 OpenGL ES1.1/2.0、OpenVG1.1，最大 4096×4096 纹理，400MHz 下像素填充率 800Mpixels/s。

1. 简述 GPU 发展史：PC 端主流为 Intel、NVIDIA、AMD，移动端 ARM Mali 历经五代架构迭代。

二、Qt 下 OpenGLES 开发要点

1. OpenGLES 是嵌入式轻量化图形标准，渲染流水线：CPU 传数据 → 顶点着色 → 光栅化 → 片段着色 → 屏幕输出。
2. Qt 依托 QOpenGLWidget 封装图形环境，重写 initializeGL、resizeGL、paintGL 三个函数完成渲染；QOpenGLFunctions 统一管理 OpenGL 原生接口。
3. 可编程渲染依靠 GLSL-ES 编写顶点、片段双着色器；工程需在 Petalinux 配置 X11、qtbase、libmali 驱动依赖。
4. 彩色旋转三角形例程

Petalinux Package Groupspackagegroup-xilinx-matchbox  [*] packagegroup-xilinx-matchboxpackagegroup-core-x11  [*] packagegroup-core-x11Filesystem Packages misc qtbase [*] qtbaselibs libmali-xlnx [*] libmali-xlnx

三、摄像头 GPU 渲染实战例程

1. 基于 V4L2 读取 /dev/video0 摄像头 YUYV 原始图像。

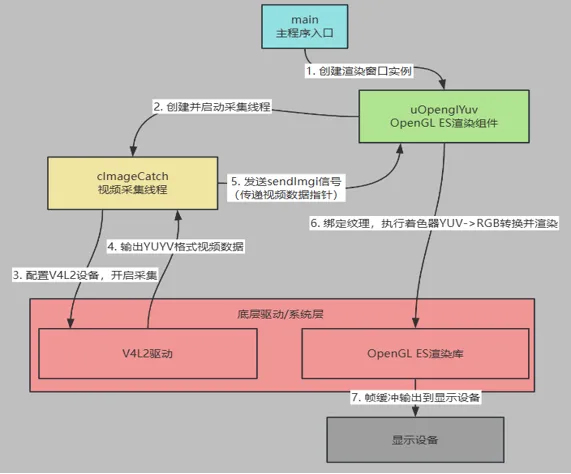

2. 软件架构：主线程创建 Qt 渲染窗口，子线程通过 V4L2 采集视频，信号传递 YUV 数据至 OpenGLES。
3. GPU 在着色器内完成 YUYV 转 RGB、纹理绑定与画面渲染，最终输出至显示屏幕，借助硬件 GPU 加速图像格式转换与绘图。

💡 完整视频讲解可前往 ALINX 视频号进行直播回看
