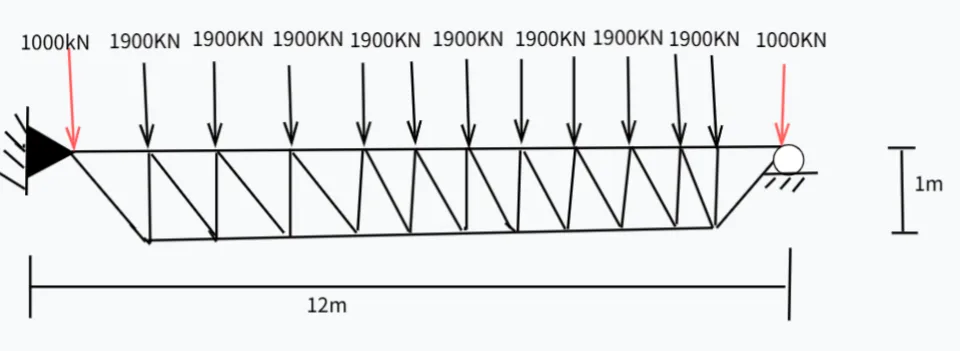

已知材料的弹性模量E=210GPa,上,下悬架截面面积为A1=31.2e-2m2,腹杆的截面面积为A2=8.16e-2m2。求解如下图所示的等跨桁架系统(其中红色箭头为1000KN,黑色箭头为1900KN,该图为等跨的桁架系统)

以下为python代码:
import numpy as np # 新增,用于 np.sqrtimport matplotlib # 先导入顶层 matplotlibmatplotlib.use('TkAgg') # 设置后端,必须在导入 pyplot 之前from feon.sa import *from feon.tools import pair_wisefrom feon.sa.draw2d import *import matplotlib.pyplot as plt # 现在导入 pyplotfrom matplotlib.ticker import MultipleLocatorif __name__ == "__main__": E = 210e9 A1 = 31.2e-2 A2 = 8.16e-2 nds1 = [] nds2 = []for i in range(13): nds1.append(Node(i,0))for i in range(11): nds2.append(Node(i+1,-1))els = []for e in pair_wise(nds1): el.append(Link2D11((e[0],e[1]),E,A1))for e in pair_wise(nds2): el.append(Link2D11((e[0],e[1]),E,A1))for i in range(6): el.append(Link2D11((nds1[i],nds2[i]),E,A2))for i in range(6): el.append(Link2D11((nds2[i+5],nds1[i+7]),E,A2))for i in range(11): el.append(Link2D11((nds1[i+1],nds2[i]),E,A2))#创建系统
s = System()#添加节点s.add_nodes(nds1,nds2) s.add_elements(el) s.add_node_force(nds1[0].ID,Fy = -1000) s.add_node_force(nds1[-1].ID,Fy = -1000)for i in range(1,12): s.add_node_force(nds1[i].ID,Fy = -1900) s.add_fixed_sup(nds1[0].ID) s.add_rolled_sup(nds1[-1].ID,"y") s.solve()#以下代码为绘制轴力和位移图:
disp = [np.sqrt(nd.disp["Ux"]**2+nd.disp["Uy"]**2) for nd in s.get_nodes()] eforce = [el.force["N"][0][0] for el in s.get_elements()] fig = plt.figure() ax = fig.add_subplot(211) ax.yaxis.get_major_formatter().set_powerlimits((0,1)) ax2 = fig.add_subplot(212) ax2.yaxis.get_major_formatter().set_powerlimits((0,1)) ax.set_xlabel(r"$Node ID$") ax.set_ylabel(r"$Disp/m$") ax.set_ylim([-0.00005,0.00005]) ax.set_xlim([-1,27]) ax.xaxis.set_minor_locator(MultipleLocator(1)) ax.plot(range(len(disp)),disp,"r*-") ax2.set_xlabel(r"$Element ID$") ax2.set_xlim([-1,46]) ax2.set_ylabel(r"$N/kN$") ax2.set_ylim(-40000,40000) ax2.xaxis.set_minor_locator(MultipleLocator(1))for i in range(len(eforce)): ax2.plot([i-0.5,i+0.5],[eforce[i],eforce[i]],"ks-",ms = 3) plt.show()

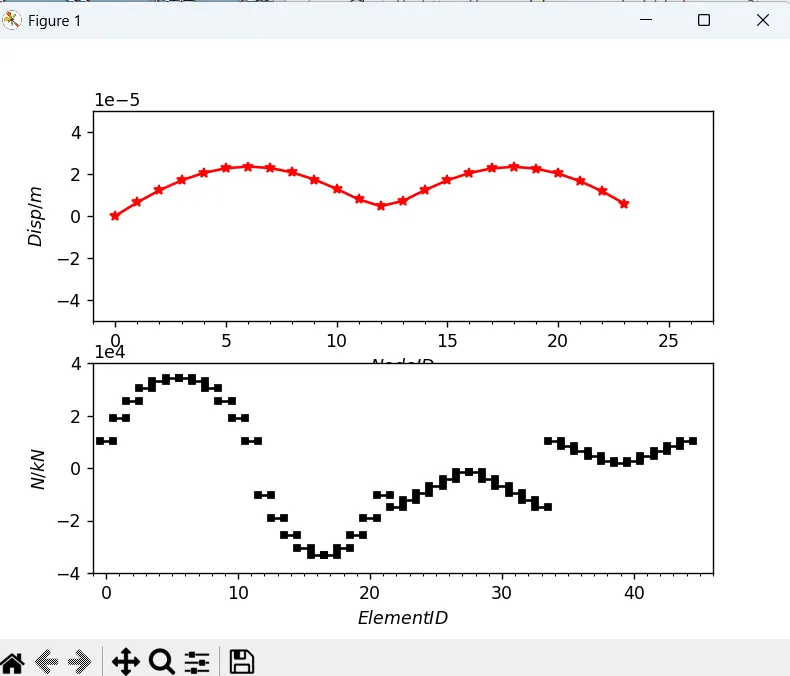

在运行完待代码后得出节点的位移和单元轴力如下图所示:
注:也可在交互式解释器上访问节点或单元信息等。
