如果你写过 Abaqus Python 脚本，大概率经历过这个场景：
脚本写好了，跑通了，交付给同事。同事打开同一个STEP文件，faces[3]选中的面变了。脚本直接报错或选错位置。
不是你的代码有bug，不是Abaqus版本不对——是几何编号本身就不稳定。
这个问题在Abaqus二次开发的圈子里几乎人尽皆知，但奇怪的是，网上几乎没有一篇系统讲清楚"为什么"和"怎么治"的文章。教程都在教你怎么调API，好像这个坑不存在一样。今天这篇，我把它彻底拆开。
一、问题复现：同一个模型，编号居然会变
我用CadQuery建了一个L型支架，导出为STEP，然后分别用Abaqus直接导入和先导入再导出两种方式处理。结果：
同一个几何，faces[3]从"左侧固定面"变成了"右侧倒角面"。你脚本里写的faces[3]选的是两个完全不同的东西。
这不是偶发。B-Rep（边界表示法）内核在解析STEP文件时，面的遍历顺序取决于拓扑展开算法的内部状态——不同的CAD内核（ACIS、Parasolid、OCC）遍历同一棵拓扑树的顺序不同，甚至同一个内核的不同版本都可能变。
STEP文件不记录面的编号顺序。编号是导入时即时生成的，而且不可预测。

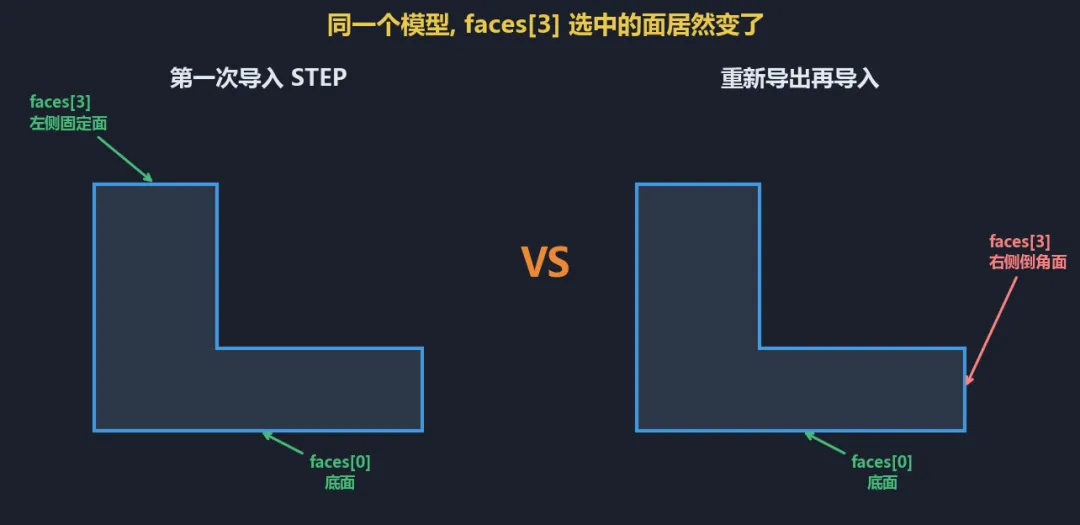

▼ 图1：同一个L型支架，重新导入后faces[3]变成了不同的面
二、为什么findAt也救不了你
有人会说：我知道按索引选不靠谱，所以我用findAt，按坐标选面总行了吧？
face = part.faces.findAt((0.0, 0.0, 0.0))
findAt确实比裸索引稳定——如果你的几何是规整的、面中心恰好是整数坐标的话。但它有三个致命弱点：
弱点1：坐标会随参数变你用参数化模板，板长从100改到200，面的中心坐标就变了。findAt((50, 0, 0))直接失效。你得在每个参数组合下重新算坐标——本质上是在手动维护一层脆弱的坐标映射。
弱点2：多个面共享同一坐标L型支架的内拐角处，两个面在同一个坐标点交汇。findAt返回第一个匹配的，可能是你想要的，也可能不是。取决于面在B-Rep树里的排列顺序——又绕回去了。
弱点3：曲面中心难计算对于圆柱面、自由曲面，面中心在哪？你得自己算几何重心。算错了findAt直接返回None，脚本静默失败。

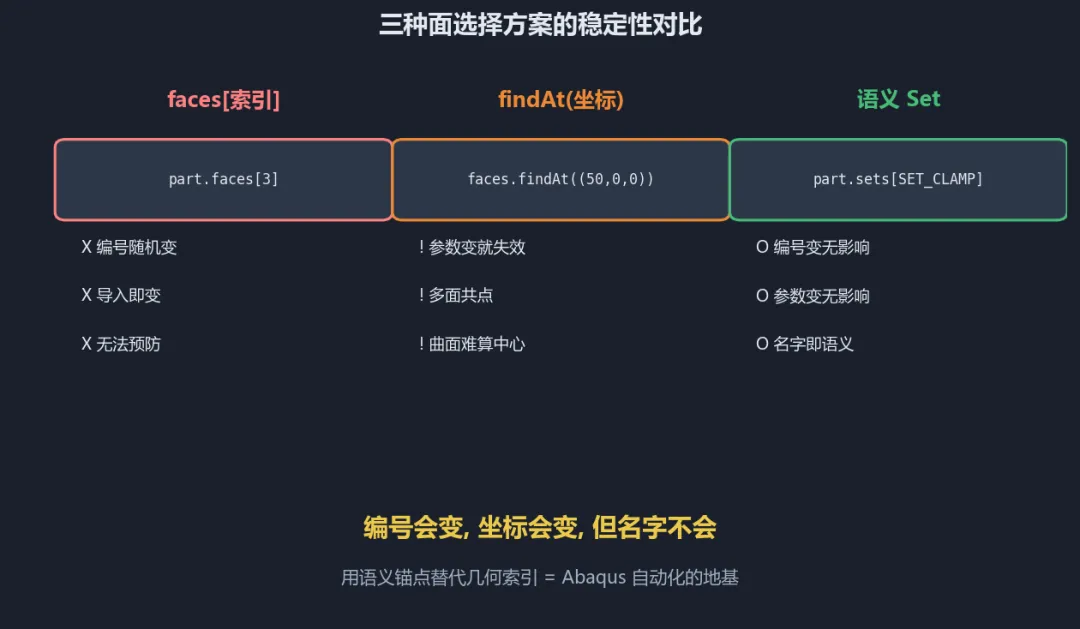

▼ 图2：三种面选择方案的稳定性对比
三、真正的解法：语义锚点
根本解法是——放弃用几何信息（索引、坐标）定位面，改用语义信息定位。不要告诉程序"选第3个面"，而是告诉它"选安装面"。
第1步：定义一套语义命名规范
这套词表是封闭的——只有几十个标准token，类型（约束/载荷/接触/区域）+位置（左/右/上/下/端部）的组合，覆盖大部分常见CAE场景。
▼ 图3：语义锚点命名规范——封闭词表的组合
第2步：首次建模时，人工选面建Set
工程师第一次打开模型时，人工选好每个面，创建命名Set。这一步30分钟，一劳永逸。之后所有脚本只引用Set名字，永远不碰faces[索引]。
第3步：脚本里只引用Set名
# ❌ 脆弱写法face = part.faces[3]# 编号变了就崩# ❌ 半脆弱写法face = part.faces.findAt((50.0, 0.0, 0.0))# 参数变了就崩# ✅ 稳健写法face = part.sets['SET_CLAMP_LEFT'].faces[0]# 名字不变就不崩
好处是：几何怎么变都行，只要语义不变，脚本就稳定。
四、进阶：三套面识别方案
人工建Set适合有模板的重复分析。但如果遇到全新几何，没有现成模板呢？我在自己的工具链里实现了三套自动面识别方案：
▼ 图4：三套自动面识别方案对比
最实用的是特征匹配。即使面的编号完全变了，只要几何特征没变（同一个安装面还是那个安装面），就能重新定位。
五、这套思路怎么对接AI？
人工建Set解决的是"有模板"的场景。但遇到全新几何呢？答案是CBR（基于案例的推理）：
新几何 → 提取面特征 → 案例库找最相似案例 → 借鉴BC模式 → 自动推荐Set命名
核心连接点：CBR检索用的"几何指纹"和面识别用的"特征向量"是同一套东西。面识别不是孤立功能，它是CBR推荐的基础设施。
这就是为什么我把几何编号问题放在系列最前面——它是整个Abaqus自动化工具链的地基，地基不稳，上面全白搭。
写在最后
回到开头那个场景：同事打开你的脚本，faces[3]变了，脚本崩了。解法一句话：
用语义锚点替代几何索引。编号会变，但名字不会。
