Linux 内核功耗子系统(十四):system sleep整机休眠唤醒

全景介绍

前面十三篇里，我们已经把功耗子系统的各个模块拆开了：CCF 管时钟、regulator 管供电、reset 管复位、genpd 管电源域、OPP 管性能点、runtime PM 管设备运行期状态、devfreq 管设备 DVFS、CPUFreq/CPUIdle 管 CPU 的频率和空闲、PM QoS 管约束、thermal 管温度、DPM 管设备遍历顺序。

这些模块解决的都是"系统还活着的时候怎么省电"。

system sleep 面对的是另一个层次的问题：当用户合上盖子、按下电源键、或者系统空闲超时后，能不能把整台机器推进一个功耗极低的全局低功耗状态，然后在用户重新操作时恢复回来。

ACPI S 状态与 Linux 的对应

S3 和 S4 的关键区别：S3 的 RAM 进入 self-refresh（几 mA），S4 的 RAM 写入磁盘后断电（功耗为零）。

DPM 框架：全局设备遍历的骨架

system sleep 的设备遍历由DPM（Device Power Management） 框架驱动。DPM 维护五条链表追踪设备当前所处的阶段：dpm_list →dpm_prepared_list →dpm_suspended_list →dpm_late_early_list →dpm_noirq_list。

实际情况

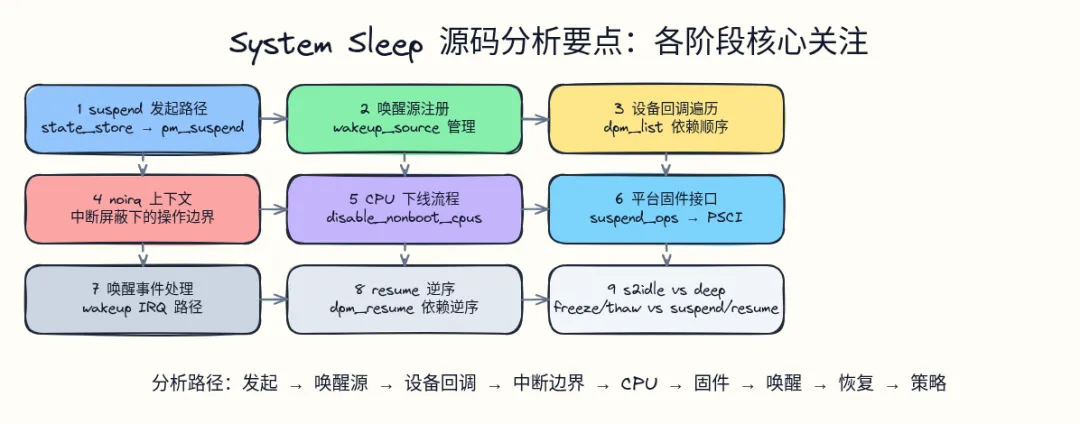

从源码角度看，system sleep 的实现中有两个关键设计决策直接影响最终行为。

第一，没搞清楚什么时候用哪个睡眠状态。/sys/power/mem_sleep 里[s2idle] 纯软件路径，恢复快但省电有限；deep 把 DDR 推进 self-refresh，省电好但恢复慢。

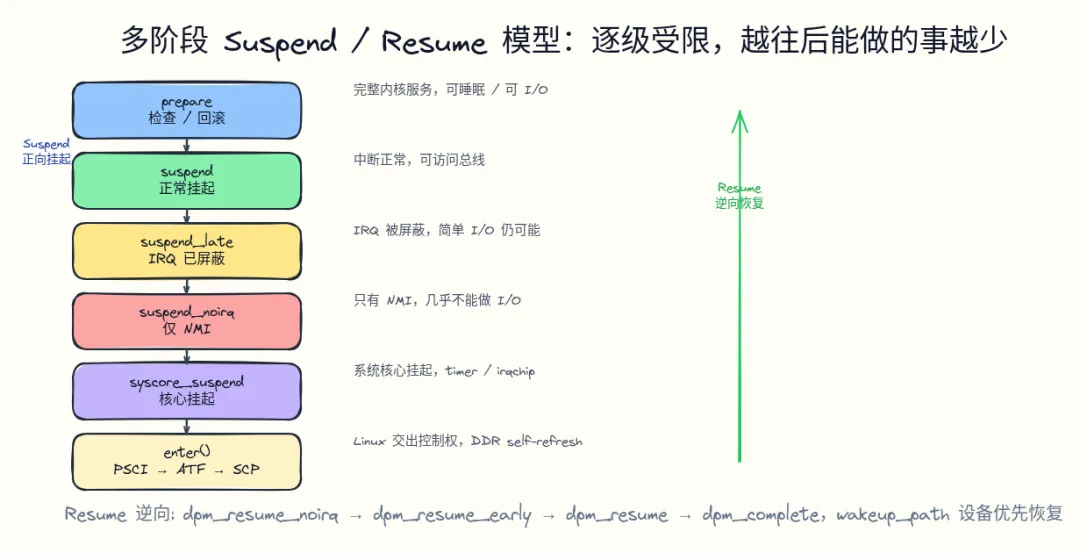

第二，没搞清楚设备 suspend 的多个阶段分别能做什么。PM Core 拆成五个阶段：prepare、suspend、suspend_late、suspend_noirq、poweroff。驱动实现中最容易犯的错是把 I2C/SPI 操作放在了 noirq 阶段。

第三个容易忽略的点是 wakeup 路径的保留。

S3 的内存状态：RAM 自刷新

S3 的核心机制：Linux 保存 CPU 寄存器到 RAM → 调用psci_cpu_suspend() → ATF 协调 DDR 进入 self-refresh → 关闭 CPU 时钟/PLL → 整机低功耗。唤醒时 ATF 从 resume 地址恢复。

S4 的磁盘格式：hibernation image

S4 把 RAM 内容写入磁盘。内核维护swsusp_header 元数据（镜像起始扇区、签名）。hibernation image 生成：freeze_processes() →create_image() → 按页写入磁盘 →poweroff()。恢复时 bootloader 加载内核，内核检测签名后从磁盘恢复内存页面。

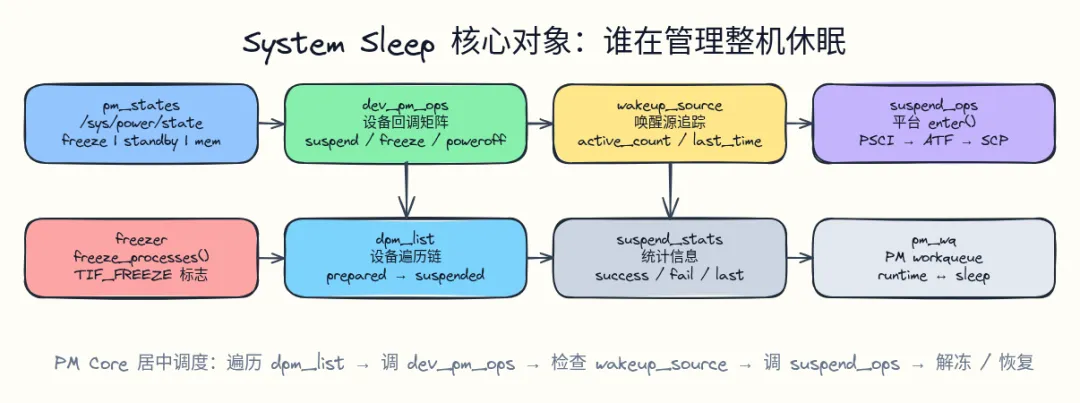

抽象对象

pm_states

内核定义全局睡眠状态表。disk 走hibernate() 而非pm_suspend()。每个状态通过suspend_ops 区分：freeze 不调 ops；standby 部分平台调enter()；mem 调enter()；disk 走 hibernate。

dev_pm_ops（DPM 回调）

struct dev_pm_ops 分四组：suspend/resume（mem）、freeze/thaw（s2idle）、poweroff/restore（hibernation）、runtime。回调查找优先级：pm_domain > type > class > bus > driver。

wakeup_source

struct wakeup_source 定义在include/linux/pm_wakeup.h。工作机制：注册（设备树wakeup-source 或device_init_wakeup()）→ 激活（pm_wakeup_event() 标记唤醒事件）→ 检查（suspend_check_wakeup_irqs() 中止 suspend）。/sys/kernel/debug/wakeup_sources 显示统计信息。

suspend_ops

平台级休眠接口。ARM 上enter() 调用psci_cpu_suspend()，ATF/SCP 协调 power domain、clock、PMIC、DDR self-refresh。

freezer

freeze_processes() 通过TIF_FREEZE 标志让进程进 refrigerator。冻结失败是 suspend 中止的常见原因。

模型

核心三原则：多阶段、全局顺序、唤醒优先。

Suspend 阶段链：dpm_suspend_start(prepare) →dpm_suspend →dpm_suspend_late →dpm_suspend_noirq →syscore_suspend → CPU 控制序列 →suspend_ops->enter()。

顺序保证：设备 suspend 从叶子到根，resume 从根到叶子。唤醒优先：wakeup 设备带dev->power.wakeup_path = true。三种路径：freeze 不调enter()；mem 调enter()；disk 走 hibernate。

数据流

1
2
3
4
5
6
7
8
9
10
11
12

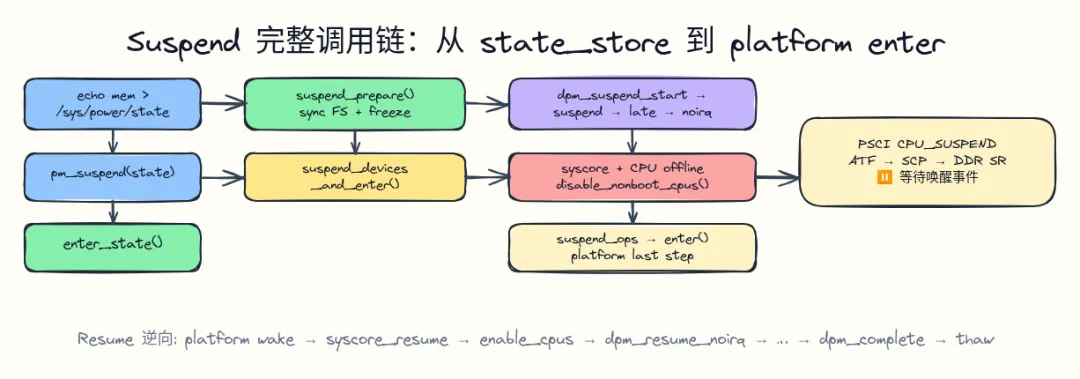

echo mem > /sys/power/state
→ pm_suspend(state) → enter_state()
→ suspend_prepare()          // sync FS + freeze processes
→ suspend_devices_and_enter()
→ dpm_suspend_start → dpm_suspend → suspend_late → noirq
→ syscore_suspend + disable_nonboot_cpus
→ suspend_ops->enter()     // PSCI → ATF → DDR self-refresh
 // --- wake ---
→ syscore_resume + enable_nonboot_cpus
→ dpm_resume_noirq → dpm_resume_early → dpm_resume → dpm_complete
 → suspend_finish()

运行

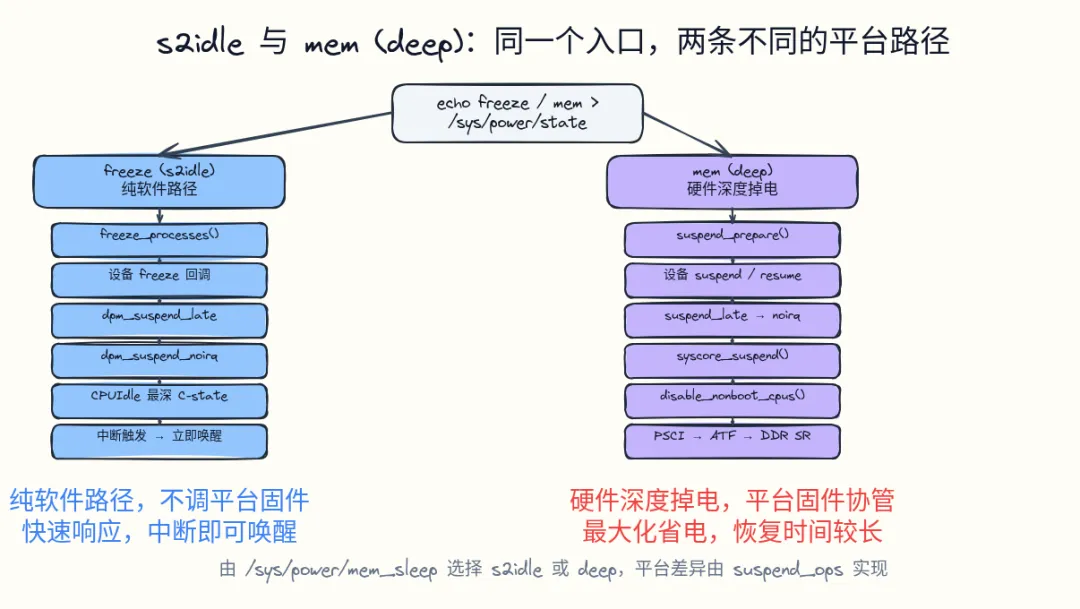

s2idle 不调enter()，设备走 freeze/thaw，靠 CPUIdle 省电。deep 走完整 suspend/resume，enter() 调 PSCI/ATF/SCP，DDR 进 self-refresh。

案例

s2idle 待机电流偏高：wakeup_sources 显示 RTC 闹钟不停唤醒。关闭wakealarm 后降到 8mA。

noirq 阶段卡死：backlight 驱动在suspend_noirq 里试图通过 I2C 写 PWM 寄存器——I2C 控制器已在suspend_late 被 suspend。修复：把 I2C 操作移到suspend。

总结

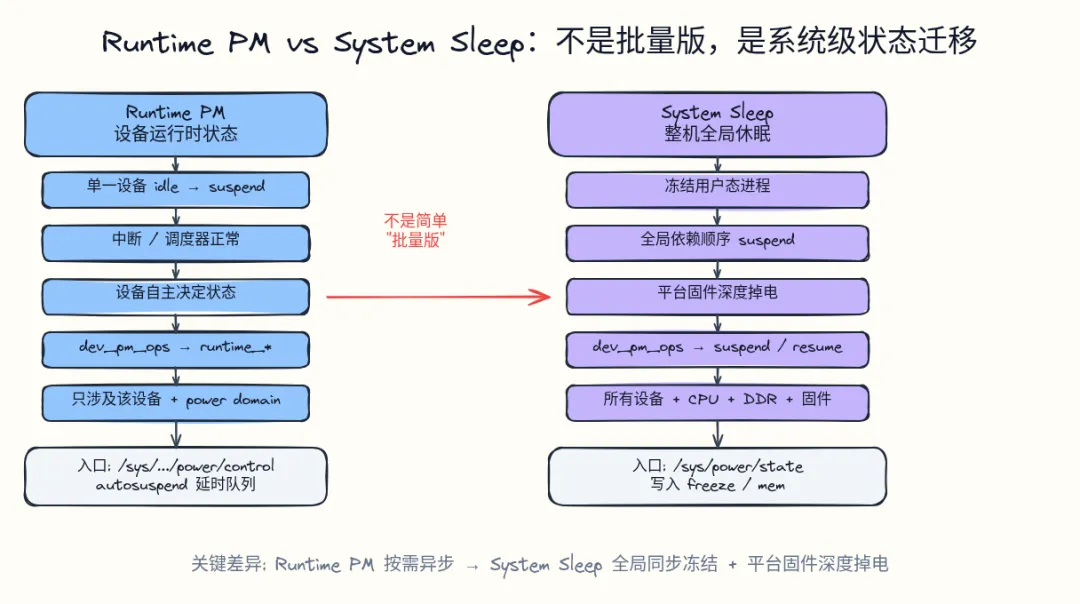

两句话说清楚 runtime PM 和 system sleep：

1. 1.runtime PM 是"设备层面"的——设备 idle 就 suspend，中断、调度器、FS 一切正常。
2. 2.system sleep 是"系统层面"的——冻结用户态、全局依赖顺序 suspend 设备、下线 CPU、调平台固件进 DDR self-refresh。

system sleep 的复杂性在于它把十几条子系统链路串成一条全局状态迁移——任何一个节点的状态不一致，整条链路都会受影响。
