Tkinter Python串口编程:RS485工业通信详解

🏭 工业现场的通信困局

在工控项目里，有一个场景几乎每个做上位机的开发者都经历过：设备就在眼前，串口线插着，程序跑着，但数据就是对不上——要么帧丢失，要么校验错，要么多台设备同时响应把总线打崩。

RS485是工业现场用得最多的有线通信协议之一，半双工、差分信号、最远1200米、最多32个节点，这些特性让它在PLC、变频器、仪表、传感器的互联场景里几乎无可替代。但偏偏，很多Python开发者在第一次对接RS485设备时会踩一连串的坑：收发切换时序没处理好、Modbus帧结构理解有偏差、多设备轮询时线程安全没做、GUI界面和串口线程互相阻塞……

这篇文章会带你从零搭建一套基于Tkinter + pyserial的RS485工业通信上位机，覆盖从串口配置、Modbus RTU帧构造、多设备轮询调度，到GUI线程安全更新的完整链路。读完之后，你手里会有三段可以直接拿去项目里用的代码模板。

测试环境：Windows 10/11、Python 3.10+、pyserial 3.5、USB转RS485适配器（CH340芯片）。

🔌 RS485与Modbus RTU：先把概念理清楚

很多人把RS485和Modbus混为一谈，这是第一个认知误区。RS485是物理层协议，只管信号怎么传；Modbus RTU是应用层协议，规定数据怎么打包、怎么校验。两者的关系，就像高速公路和货车——公路决定能跑多快，货车决定装什么货。

RS485采用差分信号（A/B两线），抗干扰能力强，这是它在工业现场生命力旺盛的根本原因。半双工意味着同一时刻总线上只能有一个设备在发送，这就引出了收发切换这个在Python串口编程里最容易被忽视的细节。

Modbus RTU的帧结构很简单，但细节不能马虎：

1| 设备地址(1B) | 功能码(1B) | 数据域(nB) | CRC校验(2B, 低字节在前) |

CRC是小端序——低字节先发，这个顺序如果搞反，设备会直接丢帧，而且不会给你任何报错提示，只是静静地不回应，让你怀疑人生。

🛠️ 环境搭建与串口基础配置

先把依赖装好：

bash1pip install pyserial

Tkinter是Python标准库自带的，不需要额外安装。

下面是一个串口配置的基础封装，把常用参数都收拢在一起，后续所有示例都基于这个基类：

python1import serial2import serial.tools.list_ports3from typing import Optional45class RS485Port:6"""7    RS485串口封装基类8    测试环境: Windows 10, pyserial 3.5, CH340 USB转RS4859    """10def __init__(11        self,12        port: str,13        baudrate: int = 9600,14        bytesize: int = 8,15        parity: str = 'N',       # N=无校验, E=偶校验, O=奇校验16        stopbits: float = 1,17        timeout: float = 0.5,    # 读超时，单位秒18        write_timeout: float = 1.019    ):20        self.port = port21        self.config = {22'baudrate': baudrate,23'bytesize': bytesize,24'parity': parity,25'stopbits': stopbits,26'timeout': timeout,27'write_timeout': write_timeout28        }29        self._serial: Optional[serial.Serial] = None3031def open(self) -> bool:32try:33            self._serial = serial.Serial(self.port, **self.config)34            self._serial.reset_input_buffer()35            self._serial.reset_output_buffer()36return True37except serial.SerialException as e:38print(f"[RS485] 串口打开失败: {e}")39return False4041def close(self):42if self._serial and self._serial.is_open:43            self._serial.close()4445def is_open(self) -> bool:46return self._serial is not None and self._serial.is_open4748@staticmethod49def list_ports() -> list[str]:50"""枚举当前系统可用串口"""51return [p.device for p in serial.tools.list_ports.comports()]

reset_input_buffer() 和 reset_output_buffer() 这两行别省——打开串口时缓冲区里可能残留上次通信的脏数据，不清掉会直接污染第一帧的解析结果。

📦 方案一：Modbus RTU帧的构造与CRC校验

这是最基础也是最核心的部分。工业设备绝大多数都支持Modbus RTU，掌握帧构造就掌握了和绝大多数仪表、PLC通信的能力。

python1import struct23def calc_crc16(data: bytes) -> bytes:4"""5    Modbus RTU CRC16校验6    返回2字节，低字节在前（小端序）7    """8    crc = 0xFFFF9for byte in data:10        crc ^= byte11for _ in range(8):12if crc & 0x0001:13                crc = (crc >> 1) ^ 0xA00114else:15                crc >>= 116# 低字节在前，高字节在后17return struct.pack('<H', crc)181920def build_read_holding_registers(21    slave_id: int,22    start_addr: int,23    count: int24) -> bytes:25"""26    构造功能码03：读保持寄存器27    slave_id:   从站地址 (1-247)28    start_addr: 起始寄存器地址29    count:      读取寄存器数量30    """31    payload = struct.pack('>BBHH', slave_id, 0x03, start_addr, count)32return payload + calc_crc16(payload)333435def build_write_single_register(36    slave_id: int,37    reg_addr: int,38    value: int39) -> bytes:40"""41    构造功能码06：写单个保持寄存器42    """43    payload = struct.pack('>BBHH', slave_id, 0x06, reg_addr, value)44return payload + calc_crc16(payload)454647def verify_crc(frame: bytes) -> bool:48"""校验接收帧的CRC"""49if len(frame) < 4:50return False51    received_crc = frame[-2:]52    calc = calc_crc16(frame[:-2])53return received_crc == calc545556def parse_read_response(frame: bytes) -> list[int] | None:57"""58    解析功能码03响应帧59    返回寄存器值列表，校验失败返回None60    """61if not verify_crc(frame):62return None63# frame[2] 是字节数64    byte_count = frame[2]65    values = []66for i in range(byte_count // 2):67        offset = 3 + i * 268        val = struct.unpack('>H', frame[offset:offset+2])[0]69        values.append(val)70return values717273# 使用示例74if __name__ == '__main__':75# 读取从站1，从地址0x0000开始的4个寄存器76    frame = build_read_holding_registers(slave_id=1, start_addr=0x0000, count=4)77print(f"发送帧: {frame.hex(' ').upper()}")

踩坑预警：CRC的多项式是0xA001（反转形式），不是0x8005。有些网上的代码用了错误的多项式，设备不响应时很难排查。另外，struct.pack('>BBHH'...)里的>是大端序，Modbus数据域是大端的，但CRC是小端的，两者混用是新手最容易搞混的地方。

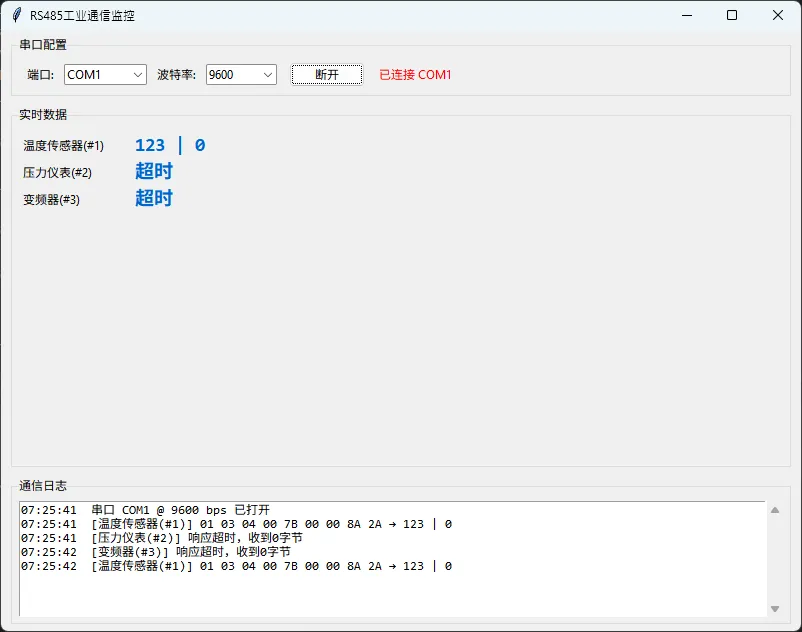

🔄 方案二：多设备轮询调度与线程安全

单台设备通信搞定之后，真实项目里往往是一条总线挂着十几台设备，需要轮询读取。这时候两个问题同时出现：RS485总线的互斥访问和Tkinter主线程的UI更新。

Tkinter的控件不是线程安全的，在子线程里直接操作Label、Text等控件会导致随机崩溃，有时候能跑，有时候直接报错，而且复现率不稳定，非常难调试。正确做法是用queue.Queue做数据中转，主线程用after()定时轮询队列。

python1import struct2import threading3import queue4import time5import tkinter as tk6from tkinter import ttk, scrolledtext, messagebox7from typing import Optional8import serial9import serial.tools.list_ports101112class RS485Port:13"""14    RS485串口封装基类15    测试环境: Windows 10, pyserial 3.5, CH340 USB转RS48516    """17def __init__(18            self,19            port: str,20            baudrate: int = 9600,21            bytesize: int = 8,22            parity: str = 'N',  # N=无校验, E=偶校验, O=奇校验23            stopbits: float = 1,24            timeout: float = 0.5,  # 读超时，单位秒25            write_timeout: float = 1.026    ):27        self.port = port28        self.config = {29'baudrate': baudrate,30'bytesize': bytesize,31'parity': parity,32'stopbits': stopbits,33'timeout': timeout,34'write_timeout': write_timeout35        }36        self._serial: Optional[serial.Serial] = None3738def open(self) -> bool:39try:40            self._serial = serial.Serial(self.port, **self.config)41            self._serial.reset_input_buffer()42            self._serial.reset_output_buffer()43return True44except serial.SerialException as e:45print(f"[RS485] 串口打开失败: {e}")46return False4748def close(self):49if self._serial and self._serial.is_open:50            self._serial.close()5152def is_open(self) -> bool:53return self._serial is not None and self._serial.is_open5455@staticmethod56def list_ports() -> list[str]:57"""枚举当前系统可用串口"""58return [p.device for p in serial.tools.list_ports.comports()]596061def calc_crc16(data: bytes) -> bytes:62"""63    Modbus RTU CRC16校验64    返回2字节，低字节在前（小端序）65    """    crc = 0xFFFF66for byte in data:67        crc ^= byte68for _ in range(8):69if crc & 0x0001:70                crc = (crc >> 1) ^ 0xA00171else:72                crc >>= 173# 低字节在前，高字节在后74return struct.pack('<H', crc)757677def build_read_holding_registers(78        slave_id: int,79        start_addr: int,80        count: int81) -> bytes:82"""83    构造功能码03：读保持寄存器84    slave_id:   从站地址 (1-247)    start_addr: 起始寄存器地址85    count:      读取寄存器数量86    """    payload = struct.pack('>BBHH', slave_id, 0x03, start_addr, count)87return payload + calc_crc16(payload)888990def build_write_single_register(91        slave_id: int,92        reg_addr: int,93        value: int94) -> bytes:95"""96    构造功能码06：写单个保持寄存器97    """    payload = struct.pack('>BBHH', slave_id, 0x06, reg_addr, value)98return payload + calc_crc16(payload)99100101def verify_crc(frame: bytes) -> bool:102"""校验接收帧的CRC"""103if len(frame) < 4:104return False105    received_crc = frame[-2:]106    calc = calc_crc16(frame[:-2])107return received_crc == calc108109110def parse_read_response(frame: bytes) -> list[int] | None:111"""112    解析功能码03响应帧113    返回寄存器值列表，校验失败返回None114    """    if not verify_crc(frame):115return None116# frame[2] 是字节数117    byte_count = frame[2]118    values = []119for i in range(byte_count // 2):120        offset = 3 + i * 2121        val = struct.unpack('>H', frame[offset:offset + 2])[0]122        values.append(val)123return values124125126class ModbusPoller:127"""128    多设备轮询调度器129    使用独立线程轮询，通过Queue向GUI线程传递数据130    """131def __init__(self, port: RS485Port, data_queue: queue.Queue):132        self.port = port133        self.queue = data_queue134        self._devices: list[dict] = []  # 待轮询设备列表135        self._running = False136        self._lock = threading.Lock()  # 保护串口的互斥锁137        self._thread: threading.Thread | None = None138139def add_device(self, slave_id: int, reg_addr: int, reg_count: int, label: str):140"""注册一个待轮询的设备"""141        self._devices.append({142'slave_id': slave_id,143'reg_addr': reg_addr,144'reg_count': reg_count,145'label': label146        })147148def start(self):149        self._running = True150        self._thread = threading.Thread(target=self._poll_loop, daemon=True)151        self._thread.start()152153def stop(self):154        self._running = False155156def _poll_loop(self):157while self._running:158for device in self._devices:159if not self._running:160break161                self._query_device(device)162                time.sleep(0.05)  # 帧间隔，给总线喘息时间163            time.sleep(0.1)  # 一轮轮询结束后的间隔164165def _query_device(self, device: dict):166        frame = build_read_holding_registers(167            device['slave_id'],168            device['reg_addr'],169            device['reg_count']170        )        with self._lock:171if not self.port.is_open():172return173try:174                self.port._serial.reset_input_buffer()175                self.port._serial.write(frame)176# 等待响应：从站地址(1)+功能码(1)+字节数(1)+数据(n*2)+CRC(2)177                expected_len = 5 + device['reg_count'] * 2178                response = self.port._serial.read(expected_len)179except serial.SerialException as e:180                self.queue.put({181'type': 'error',182'label': device['label'],183'msg': str(e)184                })185return186187if len(response) == expected_len:188            values = parse_read_response(response)189            self.queue.put({190'type': 'data',191'label': device['label'],192'values': values,193'raw': response.hex(' ').upper()194            })195else:196            self.queue.put({197'type': 'timeout',198'label': device['label'],199'received': len(response)200            })201202203class ModbusGUI:204"""205    Modbus RTU 调试界面206    """207def __init__(self):208        self.root = tk.Tk()209        self.root.title("Modbus RTU 调试工具")210        self.root.geometry("800x600")211212        self.port = None213        self.poller = None214        self.data_queue = queue.Queue()215216        self.create_widgets()217        self.update_port_list()218219# 定时检查数据队列220        self.root.after(100, self.check_queue)221222def create_widgets(self):223# 串口配置区域224        config_frame = ttk.LabelFrame(self.root, text="串口配置", padding=10)225        config_frame.pack(fill=tk.X, padx=10, pady=5)226227# 串口选择228        ttk.Label(config_frame, text="串口:").grid(row=0, column=0, sticky=tk.W, padx=5)229        self.port_var = tk.StringVar()230        self.port_combo = ttk.Combobox(config_frame, textvariable=self.port_var, width=10)231        self.port_combo.grid(row=0, column=1, padx=5)232233        ttk.Button(config_frame, text="刷新", command=self.update_port_list).grid(row=0, column=2, padx=5)234235# 波特率236        ttk.Label(config_frame, text="波特率:").grid(row=0, column=3, sticky=tk.W, padx=5)237        self.baudrate_var = tk.StringVar(value="9600")238        baudrate_combo = ttk.Combobox(config_frame, textvariable=self.baudrate_var,239                                      values=["9600", "19200", "38400", "57600", "115200"], width=8)240        baudrate_combo.grid(row=0, column=4, padx=5)241242# 连接按钮243        self.connect_btn = ttk.Button(config_frame, text="连接", command=self.toggle_connection)244        self.connect_btn.grid(row=0, column=5, padx=20)245246# 设备管理区域247        device_frame = ttk.LabelFrame(self.root, text="设备配置", padding=10)248        device_frame.pack(fill=tk.X, padx=10, pady=5)249250# 添加设备控件251        ttk.Label(device_frame, text="从站ID:").grid(row=0, column=0, sticky=tk.W, padx=5)252        self.slave_id_var = tk.StringVar(value="1")253        ttk.Entry(device_frame, textvariable=self.slave_id_var, width=5).grid(row=0, column=1, padx=5)254255        ttk.Label(device_frame, text="起始地址:").grid(row=0, column=2, sticky=tk.W, padx=5)256        self.start_addr_var = tk.StringVar(value="0")257        ttk.Entry(device_frame, textvariable=self.start_addr_var, width=8).grid(row=0, column=3, padx=5)258259        ttk.Label(device_frame, text="寄存器数:").grid(row=0, column=4, sticky=tk.W, padx=5)260        self.reg_count_var = tk.StringVar(value="2")261        ttk.Entry(device_frame, textvariable=self.reg_count_var, width=5).grid(row=0, column=5, padx=5)262263        ttk.Label(device_frame, text="标签:").grid(row=0, column=6, sticky=tk.W, padx=5)264        self.label_var = tk.StringVar(value="设备1")265        ttk.Entry(device_frame, textvariable=self.label_var, width=10).grid(row=0, column=7, padx=5)266267        ttk.Button(device_frame, text="添加设备", command=self.add_device).grid(row=0, column=8, padx=10)268269# 控制区域270        control_frame = ttk.Frame(self.root)271        control_frame.pack(fill=tk.X, padx=10, pady=5)272273        self.start_btn = ttk.Button(control_frame, text="开始轮询", command=self.start_polling, state=tk.DISABLED)274        self.start_btn.pack(side=tk.LEFT, padx=5)275276        self.stop_btn = ttk.Button(control_frame, text="停止轮询", command=self.stop_polling, state=tk.DISABLED)277        self.stop_btn.pack(side=tk.LEFT, padx=5)278279        ttk.Button(control_frame, text="清空日志", command=self.clear_log).pack(side=tk.LEFT, padx=5)280281# 手动操作区域282        manual_frame = ttk.LabelFrame(self.root, text="手动操作", padding=10)283        manual_frame.pack(fill=tk.X, padx=10, pady=5)284285        ttk.Label(manual_frame, text="从站ID:").grid(row=0, column=0, sticky=tk.W, padx=5)286        self.manual_slave_var = tk.StringVar(value="1")287        ttk.Entry(manual_frame, textvariable=self.manual_slave_var, width=5).grid(row=0, column=1, padx=5)288289        ttk.Label(manual_frame, text="寄存器地址:").grid(row=0, column=2, sticky=tk.W, padx=5)290        self.manual_addr_var = tk.StringVar(value="0")291        ttk.Entry(manual_frame, textvariable=self.manual_addr_var, width=8).grid(row=0, column=3, padx=5)292293        ttk.Label(manual_frame, text="值:").grid(row=0, column=4, sticky=tk.W, padx=5)294        self.manual_value_var = tk.StringVar(value="100")295        ttk.Entry(manual_frame, textvariable=self.manual_value_var, width=8).grid(row=0, column=5, padx=5)296297        ttk.Button(manual_frame, text="读寄存器", command=self.manual_read).grid(row=0, column=6, padx=10)298        ttk.Button(manual_frame, text="写寄存器", command=self.manual_write).grid(row=0, column=7, padx=5)299300# 日志显示区域301        log_frame = ttk.LabelFrame(self.root, text="通信日志", padding=10)302        log_frame.pack(fill=tk.BOTH, expand=True, padx=10, pady=5)303304        self.log_text = scrolledtext.ScrolledText(log_frame, height=15)305        self.log_text.pack(fill=tk.BOTH, expand=True)306307def update_port_list(self):308"""更新可用串口列表"""309        ports = RS485Port.list_ports()310        self.port_combo['values'] = ports311if ports:312            self.port_combo.current(0)313314def toggle_connection(self):315"""切换串口连接状态"""316if self.port is None:317# 连接串口318            port_name = self.port_var.get()319if not port_name:320                messagebox.showerror("错误", "请选择串口")321return322323try:324                baudrate = int(self.baudrate_var.get())325except ValueError:326                messagebox.showerror("错误", "波特率格式错误")327return328329            self.port = RS485Port(port_name, baudrate=baudrate)330if self.port.open():331                self.connect_btn.config(text="断开")332                self.start_btn.config(state=tk.NORMAL)333                self.log(f"串口 {port_name} 连接成功 (波特率: {baudrate})")334else:335                messagebox.showerror("错误", f"串口 {port_name} 连接失败")336                self.port = None337else:338# 断开串口339            self.stop_polling()340            self.port.close()341            self.port = None342            self.connect_btn.config(text="连接")343            self.start_btn.config(state=tk.DISABLED)344            self.log("串口已断开")345346def add_device(self):347"""添加轮询设备"""348if self.port is None:349            messagebox.showerror("错误", "请先连接串口")350return351352try:353            slave_id = int(self.slave_id_var.get())354            start_addr = int(self.start_addr_var.get())355            reg_count = int(self.reg_count_var.get())356            label = self.label_var.get()357except ValueError:358            messagebox.showerror("错误", "参数格式错误")359return360361if self.poller is None:362            self.poller = ModbusPoller(self.port, self.data_queue)363364        self.poller.add_device(slave_id, start_addr, reg_count, label)365        self.log(f"已添加设备: {label} (从站ID:{slave_id}, 地址:{start_addr}, 数量:{reg_count})")366367def start_polling(self):368"""开始轮询"""369if self.poller is None:370            messagebox.showwarning("警告", "请先添加设备")371return372373        self.poller.start()374        self.start_btn.config(state=tk.DISABLED)375        self.stop_btn.config(state=tk.NORMAL)376        self.log("开始轮询...")377378def stop_polling(self):379"""停止轮询"""380if self.poller:381            self.poller.stop()382        self.start_btn.config(state=tk.NORMAL)383        self.stop_btn.config(state=tk.DISABLED)384        self.log("停止轮询")385386def manual_read(self):387"""手动读寄存器"""388if self.port is None or not self.port.is_open():389            messagebox.showerror("错误", "串口未连接")390return391392try:393            slave_id = int(self.manual_slave_var.get())394            reg_addr = int(self.manual_addr_var.get())395except ValueError:396            messagebox.showerror("错误", "参数格式错误")397return398399        frame = build_read_holding_registers(slave_id, reg_addr, 1)400401try:402            self.port._serial.reset_input_buffer()403            self.port._serial.write(frame)404            response = self.port._serial.read(7)  # 单个寄存器响应长度405406if len(response) == 7:407                values = parse_read_response(response)408if values:409                    self.log(410f"手动读取 - 从站{slave_id} 地址{reg_addr}: {values[0]} (原始: {response.hex(' ').upper()})")411else:412                    self.log(f"手动读取 - CRC校验失败: {response.hex(' ').upper()}")413else:414                self.log(f"手动读取 - 响应长度错误，期望7字节，收到{len(response)}字节")415except Exception as e:416            self.log(f"手动读取失败: {e}")417418def manual_write(self):419"""手动写寄存器"""420if self.port is None or not self.port.is_open():421            messagebox.showerror("错误", "串口未连接")422return423424try:425            slave_id = int(self.manual_slave_var.get())426            reg_addr = int(self.manual_addr_var.get())427            value = int(self.manual_value_var.get())428except ValueError:429            messagebox.showerror("错误", "参数格式错误")430return431432        frame = build_write_single_register(slave_id, reg_addr, value)433434try:435            self.port._serial.reset_input_buffer()436            self.port._serial.write(frame)437            response = self.port._serial.read(8)  # 写单寄存器响应长度438439if len(response) == 8:440if verify_crc(response):441                    self.log(f"手动写入成功 - 从站{slave_id} 地址{reg_addr}: {value}")442else:443                    self.log(f"手动写入 - CRC校验失败: {response.hex(' ').upper()}")444else:445                self.log(f"手动写入 - 响应长度错误，期望8字节，收到{len(response)}字节")446except Exception as e:447            self.log(f"手动写入失败: {e}")448449def check_queue(self):450"""检查数据队列并更新界面"""451try:452while True:453                data = self.data_queue.get_nowait()454455if data['type'] == 'data':456                    self.log(f"[{data['label']}] 寄存器值: {data['values']} (原始: {data['raw']})")457elif data['type'] == 'error':458                    self.log(f"[{data['label']}] 通信错误: {data['msg']}")459elif data['type'] == 'timeout':460                    self.log(f"[{data['label']}] 超时，收到{data['received']}字节")461462except queue.Empty:463pass464465# 定时检查466        self.root.after(100, self.check_queue)467468def log(self, message: str):469"""添加日志"""470        timestamp = time.strftime("%H:%M:%S")471        self.log_text.insert(tk.END, f"[{timestamp}] {message}\n")472        self.log_text.see(tk.END)473474def clear_log(self):475"""清空日志"""476        self.log_text.delete(1.0, tk.END)477478def run(self):479"""启动GUI"""480try:481            self.root.mainloop()482finally:483if self.poller:484                self.poller.stop()485if self.port:486                self.port.close()487488489def test_basic_functions():490"""基础功能测试（不需要实际硬件）"""491print("=== Modbus RTU 基础功能测试 ===")492493# 测试CRC计算494    test_frame = b'\x01\x03\x00\x00\x00\x02'495    crc = calc_crc16(test_frame)496print(f"CRC测试: {test_frame.hex(' ').upper()} -> CRC: {crc.hex(' ').upper()}")497498# 测试读寄存器帧构造499    read_frame = build_read_holding_registers(1, 0, 2)500print(f"读寄存器帧: {read_frame.hex(' ').upper()}")501502# 测试写寄存器帧构造503    write_frame = build_write_single_register(1, 0, 100)504print(f"写寄存器帧: {write_frame.hex(' ').upper()}")505506# 测试响应解析（模拟正常响应）507    mock_response = b'\x01\x03\x04\x00\x64\x00\xc8\xfa\x6e'  # 从站1，功能码3，4字节数据，值100和200508    values = parse_read_response(mock_response)509print(f"响应解析测试: {mock_response.hex(' ').upper()} -> 值: {values}")510511512if __name__ == "__main__":513# 运行基础测试514test_basic_functions()515516print("\n=== 启动GUI界面 ===")517518# 启动GUI应用519    app = ModbusGUI()520    app.run()

time.sleep(0.05) 这个帧间隔不是随意写的。RS485协议要求帧间隔至少3.5个字符时间，9600波特率下约为4ms，实际项目里建议留10~50ms的余量，避免总线上出现粘帧。

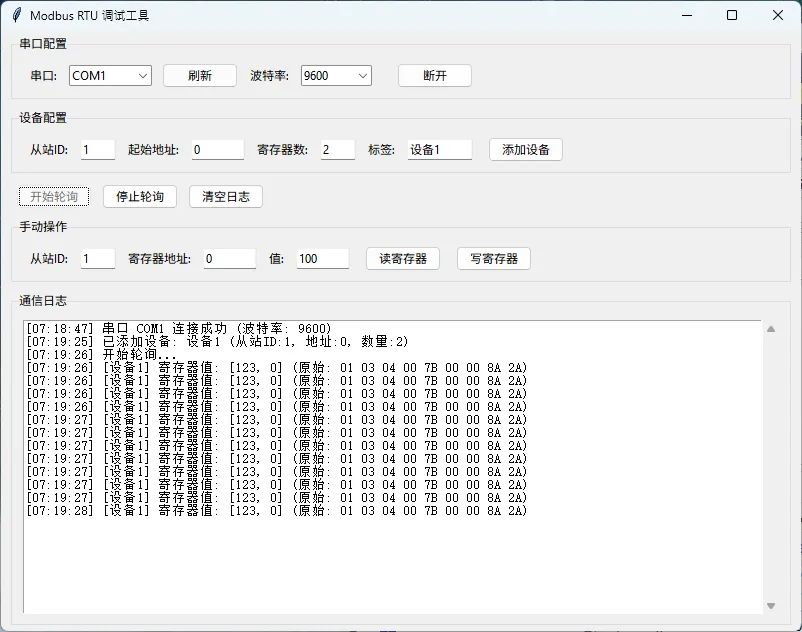

🖥️ 方案三：完整Tkinter GUI上位机

把前面两个模块组合起来，做一个完整的工业监控界面：
