沉淀、分享、成长，让自己和他人都能有所收获！😄

学习原因

共享工作队列是全局共享的，任务执行会相互影响，对于有特殊需求的驱动（如需要高优先级、独立调度的任务），需要创建自定义工作队列。

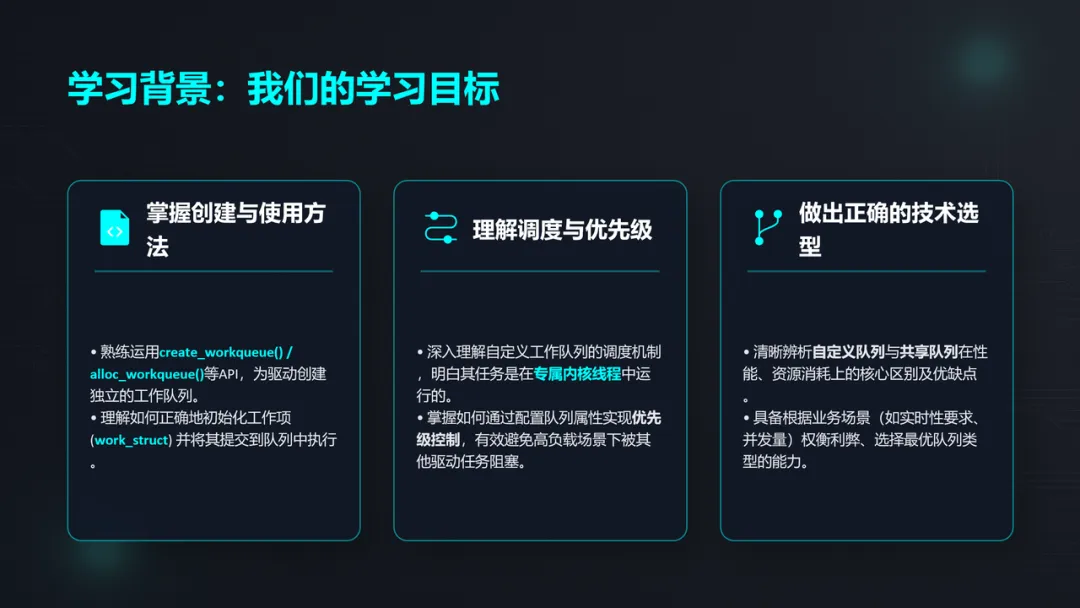

学习目的

• 掌握自定义工作队列的创建与使用方法，能为驱动创建独立的工作队列。
• 理解自定义工作队列的调度机制与优先级设置，避免任务被其他驱动阻塞。
• 理解自定义工作队列与共享工作队列的区别，能根据场景选择合适的工作队列。

学习内容

• 自定义工作队列的创建：create_workqueue()/alloc_workqueue()，设置队列名称、标志、CPU 亲和性。
• 自定义工作队列的 API：queue_work()、destroy_workqueue()。
• workqueue_struct结构体解析：内核工作队列的核心结构体，包含工作线程、任务链表等信息。
• 自定义工作队列的调度：任务会被提交到专属的内核线程执行，不会被其他驱动的任务阻塞。
• 自定义工作队列的优缺点：优点是独立调度、优先级可控；缺点是会创建额外的内核线程，占用系统资源。

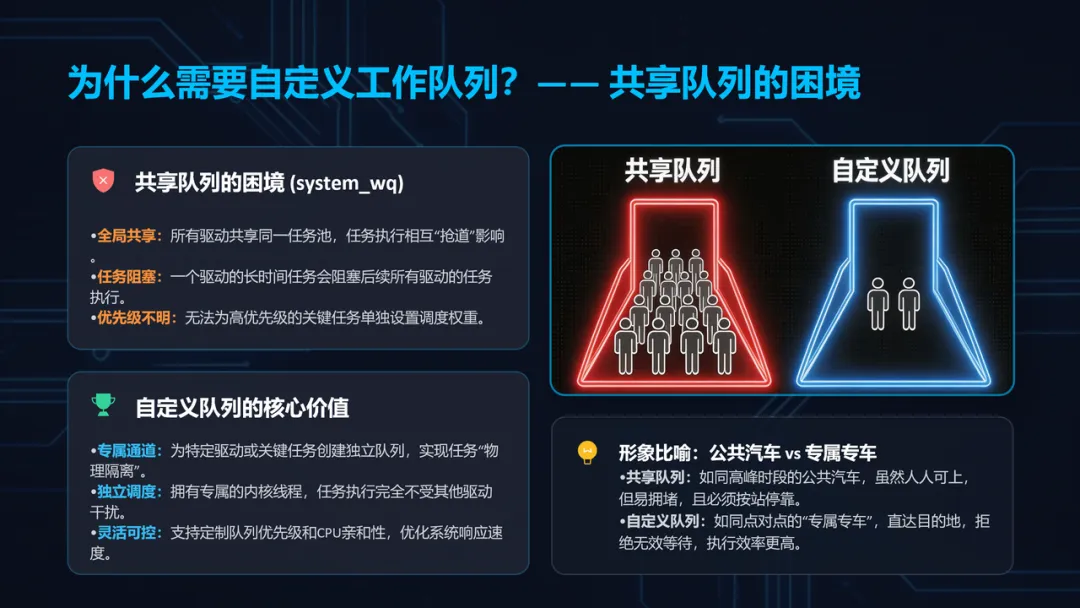

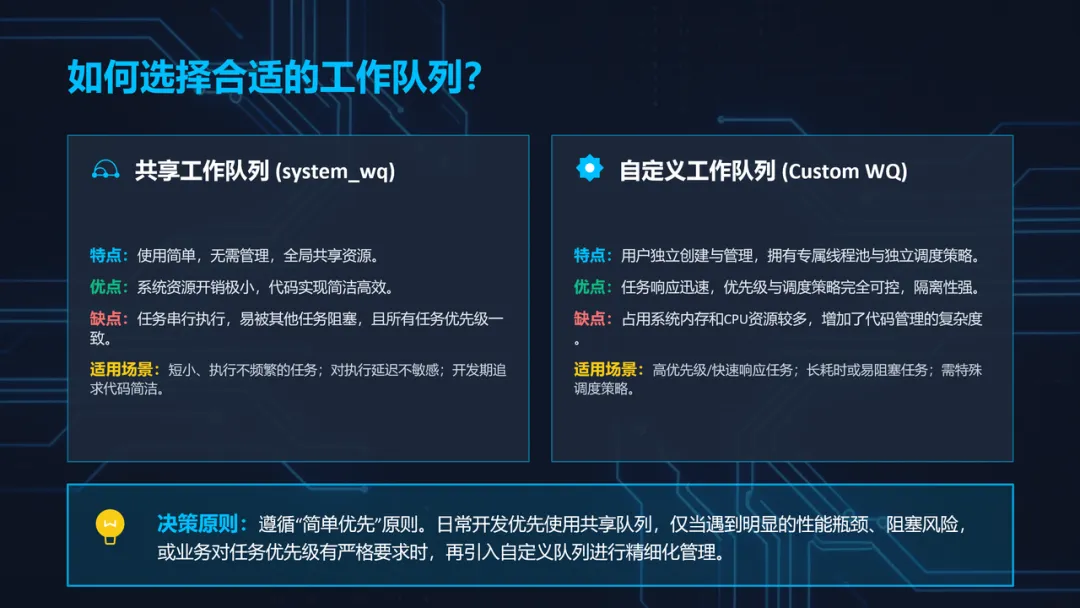

一、工作队列的选择

共享队列是操作系统内核统一管理的公共任务池，所有程序都可以使用这个共用的队列来处理任务。而自定义队列则是由操作系统或设备驱动专门创建的独立任务池，用来执行特定的定制化操作。

简单来说：

1. 共享队列：系统自带的公共任务通道，大家都可以用
2. 自定义队列：专门定制的任务通道，为特定功能服务
   两者的主要区别在于：共享队列是系统级通用工具，自定义队列是针对具体需求设计的专用工具。

二、自定义工作队列介绍

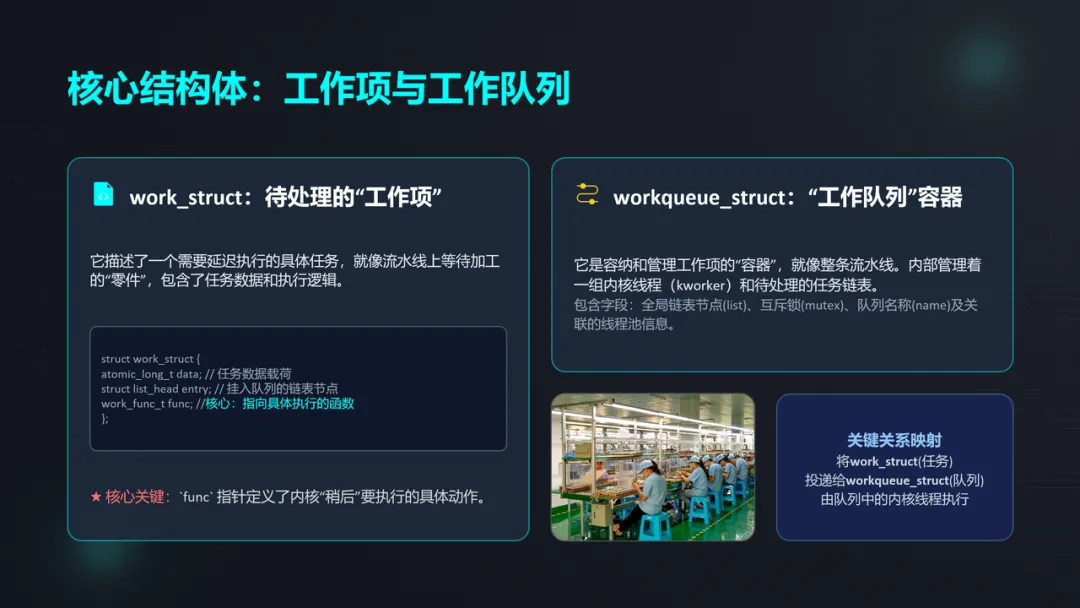

2.1、工作队列相关结构体

①　work_struct工作项：

在 Linux 内核中，结构体 struct work_struct 描述的是要延迟执行的工作项，定义在include/linux/workqueue.h 当中，如下所示:

struct work_struct{
    atomic_long_t data;
    struct list_head entry;
    work_func_t func;
    #ifdefCONFIG_LOCKDEP
        structlockdep_map lockdep_map;
    #endif
};

主要成员：

• atomic_long_t data：存储工作项数据的字段，支持安全的多线程访问
• struct list_head entry：工作项在队列中的链表节点，用于将工作项连接到队列中
• work_func_t func：工作项执行时调用的处理函数

②　workqueue_struct　工作队列

这些工作组织成工作队列，内核使用 struct workqueue_struct 结构体描述一个工作队列，定义在 kernel/workqueue.c 当中，如下所示：

/*
 * The externally visible workqueue.  It relays the issued work items to
 * the appropriate worker_pool through its pool_workqueues.
 */
struct workqueue_struct{
    struct list_head        pwqs;/* WR: all pwqs of this wq */
    struct list_head        list;/* PR: list of all workqueues */

    struct mutex            mutex;/* protects this wq */
    int                     work_color;/* WQ: current work color */
    int                     flush_color;/* WQ: current flush color */
    atomic_t                nr_pwqs_to_flush;/* flush in progress */
    struct wq_flusher*first_flusher;/* WQ: first flusher */
    struct list_head        flusher_queue;/* WQ: flush waiters */
   struct list_head        flusher_overflow;/* WQ: flush overflow list */

struct list_head        maydays;/* MD: pwqs requesting rescue */
struct worker*rescuer;/* I: rescue worker */

int                     nr_drainers;/* WQ: drain in progress */
int                     saved_max_active;/* WQ: saved pwq max_active */

struct workqueue_attrs*unbound_attrs;/* PW: only for unbound wqs */
struct pool_workqueue*dfl_pwq;/* PW: only for unbound wqs */

#ifdef CONFIG_SYSFS
struct wq_device*wq_dev;/* I: for sysfs interface */
#endif
#ifdef CONFIG_LOCKDEP
struct lockdep_map      lockdep_map;
#endif
char                    name[WQ_NAME_LEN];/* I: workqueue name */

/*
         * Destruction of workqueue_struct is sched-RCU protected to allow
         * walking the workqueues list without grabbing wq_pool_mutex.
         * This is used to dump all workqueues from sysrq.
         */
struct rcu_head         rcu;

/* hot fields used during command issue, aligned to cacheline */
unsignedint            flags ____cacheline_aligned;/* WQ: WQ_* flags */
struct pool_workqueue __percpu *cpu_pwqs;/* I: per-cpu pwqs */
struct pool_workqueue __rcu *numa_pwq_tbl[];/* PWR: unbound pwqs indexed by node */
};

2.2、工作队列相关接口函数

include/linux/workqueue.h ----- API 声明位置

2.2.1、关键API：创建与添加

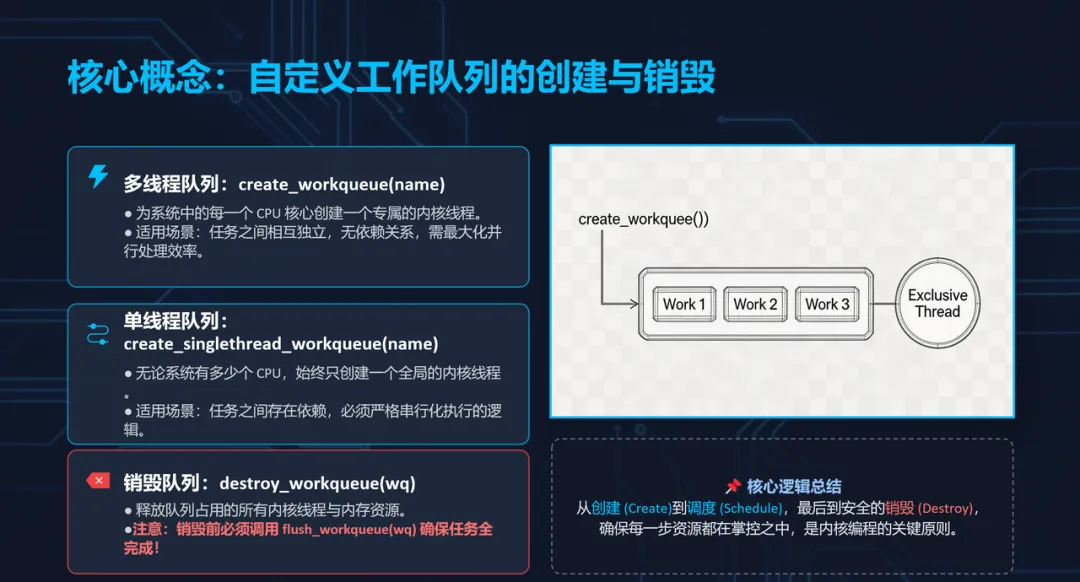

① 创建工作队列

create_workqueue(name)

• 作用：创建一个工作队列，每个CPU都会对应一个独立的线程。
• 参数：name 是队列的名字。
• 返回值：成功返回队列的指针，失败返回NULL。

create_singlethread_workqueue(name)

• 作用：创建一个仅单线程的工作队列，不管有多少CPU，只创建一个线程。
• 参数：name 是队列的名字。
• 返回值：成功返回队列的指针，失败返回NULL。

② 将工作项添加到队列（源头queue_work_on）

我们经常用的是queue_work。其实底层都是调用queue_work_on

tatic inline bool queue_work(structworkqueue_struct*wq,
structwork_struct*work)
{
    returnqueue_work_on(WORK_CPU_UNBOUND, wq, work);
}

queue_work_on(cpu, wq, work)

• 作用：把一个工作项立即放入指定CPU的队列，等待执行。
• 参数：
• cpu：目标CPU编号（如0表示第一个CPU）。
• wq：目标队列的指针。
• work：要执行的工作项（需提前初始化）。
• 返回值：成功返回true，失败返回false。

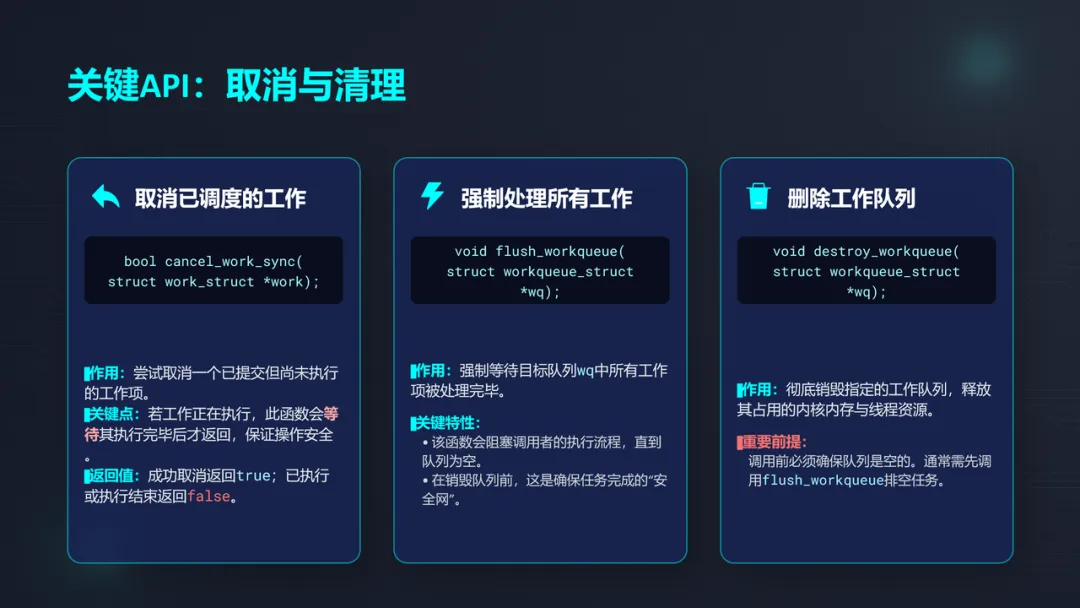

2.2.2、关键API：取消与清理

① 取消已调度的工作

cancel_work_sync(work)

• 作用：取消已放入队列但未执行的工作。
• 如果工作正在执行：会等待它执行完毕再返回。
• 参数：work 是要取消的工作项指针。
• 返回值：成功返回true，失败返回false。

② 强制处理队列中的所有工作

flush_workqueue(wq)

• 作用：立即执行队列中所有未完成的工作，直到全部处理完毕。
• 参数：wq 是要处理的队列指针。

③ 删除工作队列

destroy_workqueue(wq)

• 作用：释放队列资源（如内存和线程）。
• 前提：必须确保队列中的所有工作已执行完毕（可通过flush_workqueue完成）。
• 参数：wq 是要删除的队列指针。

④ 使用流程总结

1. 创建队列：用create_workqueue或create_singlethread_workqueue。
2. 添加工作：用queue_work_on将工作项放入队列。
3. 取消工作：用cancel_work_sync终止未执行的工作。
4. 清理队列：用flush_workqueue确保所有工作完成，再用destroy_workqueue删除队列。

三、自定义共享队列案例

#include <linux/module.h>
#include <linux/init.h>
#include <linux/interrupt.h>
#include <linux/gpio.h>
#include <linux/delay.h>
#include <linux/workqueue.h>

int irq;
struct workqueue_struct*test_workqueue;
struct work_struct test_workqueue_work;

// 工作项处理函数
void test_work(structwork_struct*work)
{
    msleep(1000);
    printk("This is test_work\n");
}

// 中断处理函数
irqreturn_ttest_interrupt(int irq,void*args)
{
    printk("This is test_interrupt\n");
    //schedule_work(&test_workqueue);
    //提交一个任务 给 工作队列
    //worker ---- 调度者
    queue_work(test_workqueue,&test_workqueue_work);// 提交工作项到工作队列
    returnIRQ_RETVAL(IRQ_HANDLED);
}

staticintinterrupt_irq_init(void)
{
    int ret;
    irq =gpio_to_irq(104);// 将GPIO映射为中断号
    printk("irq is %d\n", irq);

    // 请求中断
                             ret =request_irq(irq, test_interrupt, IRQF_TRIGGER_RISING,"test",NULL);
    if(ret <0)
    {
        printk("request_irq is error\n");
        return-1;
    }

    //test_workqueue   ---- workqueue_struct
    //test_workqueue_work --- work_struct
    //test_work  --- 函数
    test_workqueue_work=create_workqueue("test_workqueue");// 创建工作队列（比共享工作队列多的一行）
    INIT_WORK(&test_workqueue_work, test_work);// 初始化工作项

    return0;
}

staticvoidinterrupt_irq_exit(void)
{
    free_irq(irq,NULL);// 释放中断
    cancel_work_sync(&test_workqueue_work);// 取消工作项
    flush_workqueue(test_workqueue);// 刷新工作队列
    destroy_workqueue(test_workqueue);// 销毁工作队列
    printk("bye bye\n");
}

module_init(interrupt_irq_init);
module_exit(interrupt_irq_exit);

MODULE_LICENSE("GPL");
