Linux内核时间子系统与RTOS定时器

本文约2900字，今天依然来读书。时间管理是操作系统调度、IO超时、硬件时序、多媒体、低功耗的底层基石，本文结合《深入内核架构中文版》之时间管理与官网《rtthread_manual.zh》之定时器两份权威文档，梳理两套系统的定时器底层实现、分类逻辑、核心机制，同时整理实际开发中的高频踩坑点。

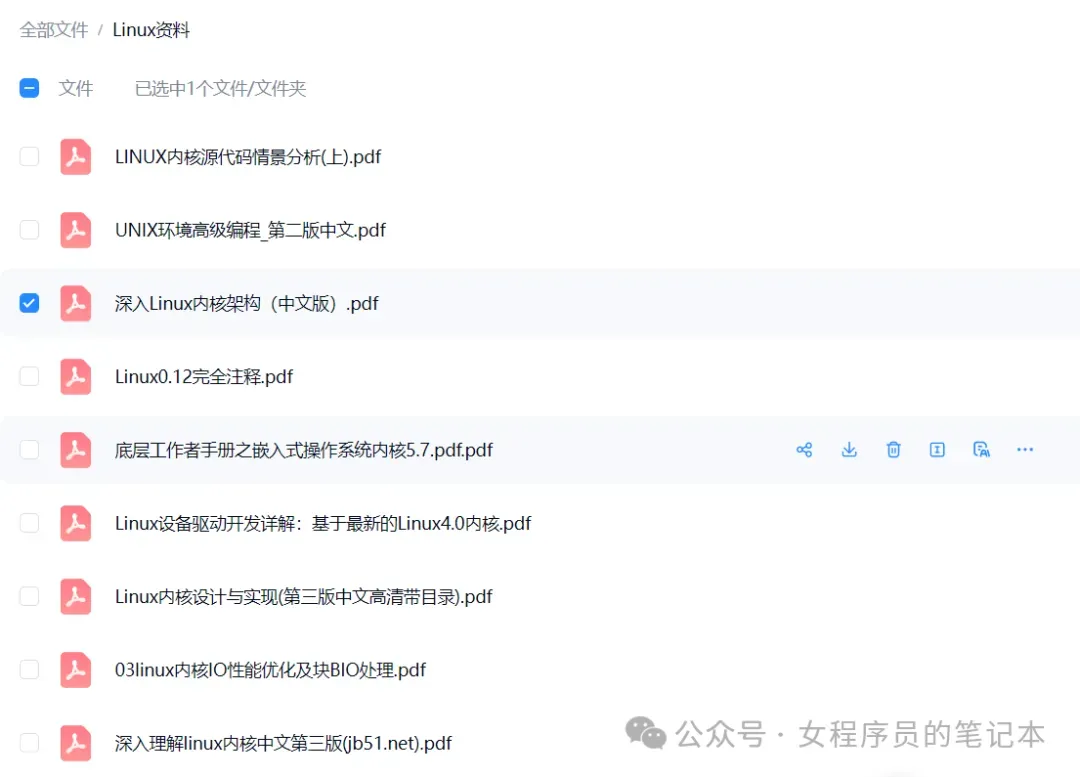

关注公众号, 即可获得与Linux相关的电子书籍以及常用开发工具，文末有文档清单。

一 底层基础：硬件时钟与系统节拍Tick

所有软件定时器都依托硬件时钟源运行，是计时体系的根基。

1.1 硬件时钟硬件分类

1. 通用低频时钟源（低精度）
• Linux：x86 PIT、全局HPET；RTOS：Cortex-M SysTick、RTC。
• 特性：周期性产生固定间隔中断，作为系统Tick基准，精度毫秒级，功耗偏高，空闲时持续唤醒CPU。
2. 高精度单触发时钟源（纳秒/微秒级）
• Linux：APIC、TSC、HPET高精度模式；RTOS芯片硬件定时器外设。
• 特性：支持one-shot单次触发，可自定义任意超时时刻，无需固定周期；仅事件到期才触发中断，支持深度休眠，是高分辨率、低功耗方案核心硬件。

1.2 系统Tick核心作用

Tick是周期性硬件中断的间隔，定义系统基础时间粒度：

• Linux：由CONFIG_HZ配置，常见100/250/1000Hz，单位jiffies，每Tickjiffies_64自增；
• RT-Thread：RT_TICK_PER_SECOND配置，全局rt_tick变量记录累计节拍。 Tick核心职责：

1. 推进全局时间基准，统计进程/线程运行时长；
2. 调度器触发（scheduler_tick），处理时间片轮转；
3. 遍历低精度定时器链表，执行到期回调；
4. 计算系统负载、walltime墙上时间。

权衡取舍：HZ/Tick频率越高，系统交互、调度精度越好，但中断开销线性上升；服务器选低HZ减少开销，多媒体/实时设备选高HZ提升响应。

1.3 动态无时钟Tickless（NO_HZ）机制

传统周期Tick缺陷：CPU空闲时仍频繁唤醒，无法进入深度休眠，电池设备耗电严重。 Tickless核心思想：空闲时关闭周期性中断，仅在下一个定时器/任务超时时刻唤醒CPU。

1. Linux实现
• 编译选项CONFIG_NO_HZ，分为低分辨率动态时钟、高分辨率动态时钟；
• CPU进入idle时计算下一次事件时间，停止全局tick；唤醒后批量补偿jiffies差值；
• x86平台C3省电模式下本地APIC失效，依靠HPET全局时钟做IPI广播补偿定时。
2. RTOS逻辑对齐空闲线程阻塞时暂停SysTick，通过硬件低功耗定时器设置单次唤醒，唤醒后补齐rt_tick计数。

适用场景：笔记本、嵌入式电池设备、云服务器；实时硬实时系统慎用，存在微小唤醒延迟。

二 两大体系定时器分类与底层实现

2.1 Linux内核定时器两套体系

（1）低分辨率定时器（timer_list / 定时器轮timer wheel）

1. 底层数据结构：五级时间轮（tv1~tv5），分层桶式链表，按jiffies粗粒度分组；
2. 精度：1/HZ 毫秒级，基于周期Tick；
3. 触发时机：每个Tick中断触发TIMER_SOFTIRQ软中断遍历到期定时器；
4. 适用：网络TCP超时、普通驱动延时、粗粒度周期任务；
5. 局限：最小单位为1个jiffy，无法满足音视频纳秒级时序需求。

（2）高分辨率定时器（hrtimer）

1. 底层数据结构：per-CPU红黑树，按ktime_t纳秒时间有序存储；
2. 精度：硬件支持下纳秒级，脱离固定Tick约束；
3. 时间基准区分：
• CLOCK_MONOTONIC：系统上电单调递增，不受NTP校时修改；
• CLOCK_REALTIME：墙上真实时间，校时会产生时间跳跃；
4. 执行上下文可选：中断上下文直接执行 / HRTIMER_SOFTIRQ软中断延后执行；
5. 关键特性：高分辨率模式下用hrtimer仿真周期tick（tick_sched_timer），兼容旧调度逻辑；
6. 适用：音频/视频同步、POSIX高精度定时、高精度传感器采样。

补充：Linux内核架构兼容——低分辨率timer_list内部基于hrtimer框架实现，仅关闭高精度开关时退化为tick驱动模式。

2.2 RT-Thread实时OS定时器两套体系（软件定时器分层）

RT-Thread全部软件定时器均基于SysTick硬件节拍实现，分为硬定时器、软定时器：

1. 存储结构：跳表有序链表，所有激活定时器按绝对timeout_tick升序排列；
2. 单次/周期双模式：ONE_SHOT触发一次自动销毁，PERIODIC自动重装超时时间；
3. 局限：定时时长必须为Tick整数倍，无法实现小于1个Tick的精准延时，微秒级计时需直接操作硬件定时器寄存器。

三 核心概念区分：超时 vs 周期定时器

两套文档统一界定两类定时业务，选型时优先区分：

1. 超时类定时器用于等待事件，大概率在到期前主动取消（TCP重传、信号等待、IO阻塞超时）；对精度要求低，优先低分辨率方案。
2. 周期时序定时器固定间隔循环执行（音频采样、电机控制、设备心跳）；对时序抖动敏感，优先高分辨率/硬定时器。

四 通用&平台专属使用注意事项

4.1 上下文通用铁律（Linux+RTOS通用）

1. 中断上下文回调禁止阻塞
• Linux timer_list回调、RT HARD_TIMER回调运行在原子/中断上下文；
• 禁止：msleep、互斥锁mutex、动态内存分配、文件IO、schedule调度；
• 允许：自旋锁、寄存器读写、极简计算；耗时逻辑转移至软中断/工作队列/软定时器线程。
2. 周期定时器防雪崩 回调内禁止无限制快速重启，避免高频中断耗尽CPU；周期间隔需合理设置。

4.2 Linux内核定时器专属避坑

1. jiffies回绕问题 禁止直接if(a > b)比较时间，必须使用time_after/time_before系列封装函数；64位时间使用time_after_64。
2. 启停安全规范
• 停止定时器优先del_timer_sync，等待正在执行的回调完成，避免野指针；
• 修改超时使用mod_timer，无需先删除再添加；
3. 资源清理驱动卸载、模块退出必须同步销毁定时器，防止回调访问已释放内存；
4. 单位转换 毫秒/微秒转jiffies使用msecs_to_jiffies，禁止手动除法；hrtimer统一使用ktime_t纳秒接口。
5. x86广播模式降级 CPU进入C3休眠后APIC失效，内核自动切低分辨率定时，高精度音视频设备需规避长时间C3待机。

4.3 RT-Thread定时器专属避坑

1. HARD_TIMER回调极简，超过1ms会严重中断延迟；复杂业务强制SOFT_TIMER；
2. SOFT_TIMER依赖RT_USING_TIMER_SOFT宏，未开启则无法创建；timer线程优先级建议高于普通业务线程；
3. 静态定时器rt_timer_init仅初始化，不会自动释放；动态rt_timer_create配套rt_timer_delete释放内存；
4. Tick粒度限制：如需1us精准延时，不能用软件定时器，直接操作硬件定时器计数寄存器。

4.4 Tickless低功耗平衡要点

1. 硬实时产品关闭NO_HZ，避免唤醒抖动；电池IoT设备开启； 2 Tickless下高分辨率定时器仍可正常工作，但首次唤醒存在微小延时；
2. 全局jiffies/rt_tick在长时间休眠后会批量补偿，时间基准不会错乱，但短周期任务会出现一次性延时。

4.5 硬件时钟源选型建议

1. 高精度场景（音视频、电机）：TSC/APIC/硬件定时器外设，启用hrtimer；
2. 通用后台超时、服务器业务：低分辨率timer_list，降低系统开销；
3. 电池嵌入式MCU：RTOS SOFT_TIMER + Tickless，兼顾低功耗与多任务调度；
4. 高频短延时控制：直接裸操作硬件定时器，不依赖系统软件定时器。

五 典型业务场景选型对照表

六 总结

1. 时间管理分层：硬件时钟源 → 系统Tick基准 → 分层定时器框架，高/低分辨率、软硬定时器本质是硬件能力与执行上下文的差异化封装；
2. 两大系统设计思路同源：Linux区分timer_list/hrtimer，RTOS区分HARD/SOFT_TIMER，核心差异为精度粒度、执行上下文、功耗特性；
3. 工程开发核心取舍：
• 追求精度→高分辨率/硬件定时器；
• 追求低功耗→Tickless动态时钟；
• 追求简单安全、业务逻辑复杂→软定时器/工作队列；
• 追求低系统开销→低分辨率周期定时器；
4. 红线约束永远不变：中断上下文禁止阻塞、退出必须清理定时器资源、时间比较使用内核封装工具函数，规避回绕、野指针、调度卡死问题。
