学Python5️⃣3️⃣ 实战Vibe Coding 图：一个“口”字

作者：小号🎺

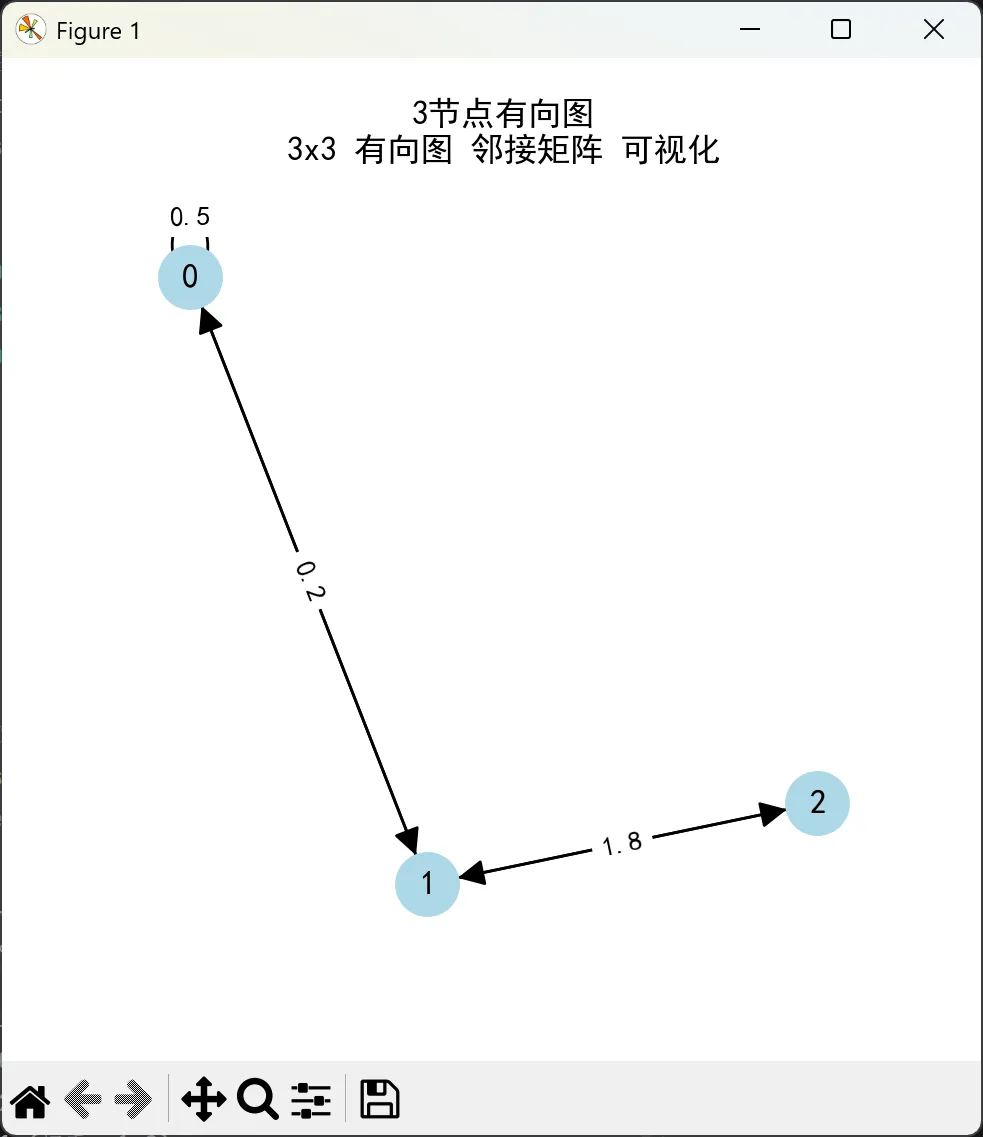

上次的图论起步，用了三个点，建立了一个3×3的矩阵(邻接矩阵)，画出了对应的可视化图。(🔗学Python5️⃣1️⃣ 实战VibeCoding 图论起步(Graph ABC))

三个节点的邻接矩阵：

[0.5, 1.0, 0.0],[0.2, 0.0, 0.8],[0.0, 1.8, 0.0]

3×3的邻接矩阵及其可视化图比较简单。

上次只有3个点，小号想：多加一个点，会是什么情况？于是便求助于AI。

问题：

有4个点，像汉字“口”那样构成一个正方形。“口”字的书写笔划就是有向图的方向。这样成立吗？能够构建出对应的邻接矩阵吗？能够可视化吗？能不能用代码演示一下？

AI回答(小号整理)：

是的。像“口”字那样有4个点，对应的就用一个4×4的邻接矩阵。

[0, 1, 0, 1], # 0 -> 1 (上横), 0 -> 3 (左竖)[0, 0, 1, 0], # 1 -> 2 (右竖)[0, 0, 0, 0], # 2 无出边[0, 0, 1, 0]  # 3 -> 2 (下横)

像“口”字那样，用它的书写笔划来代表点与点之间的连接及其方向，也是成立的。这是有向图。

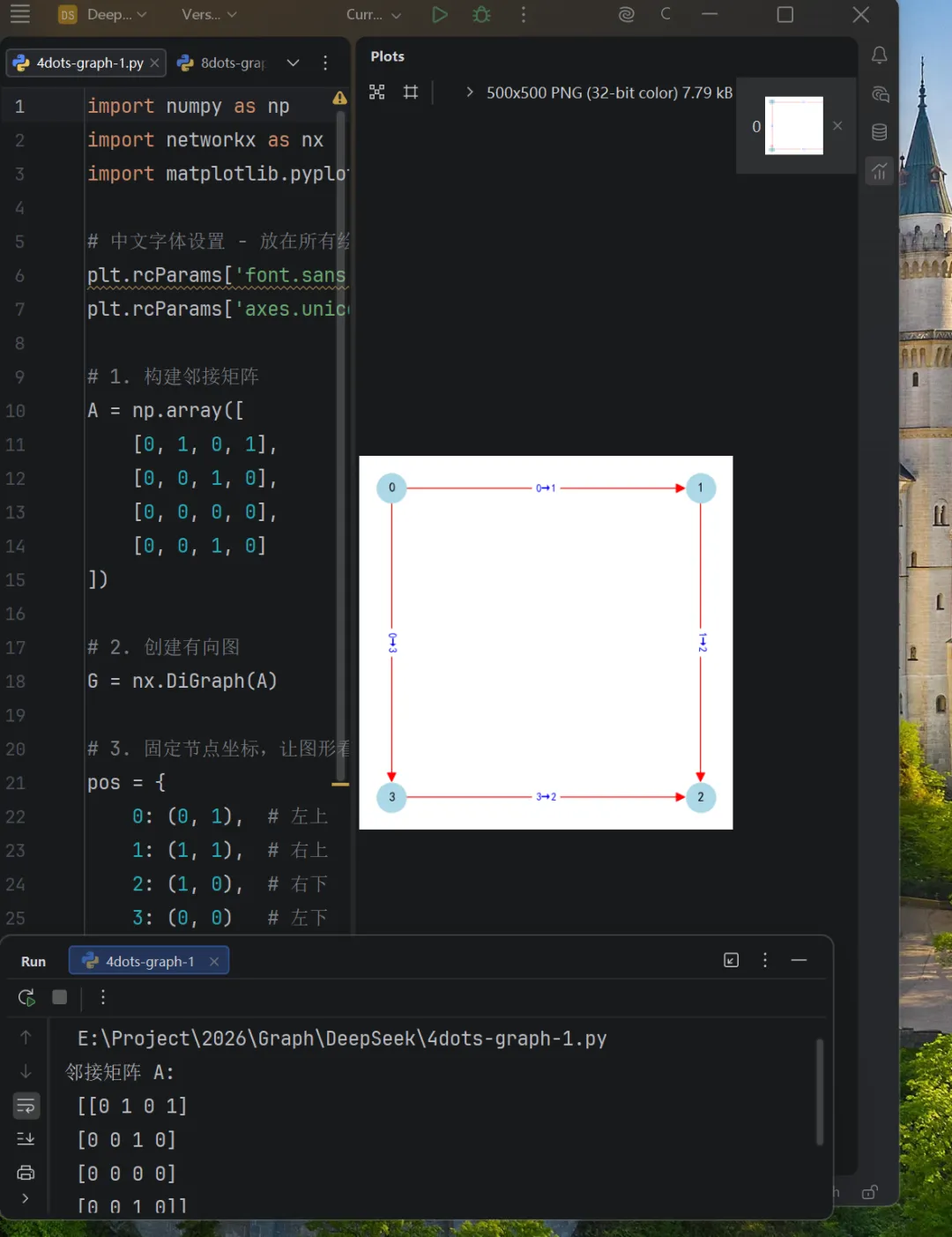

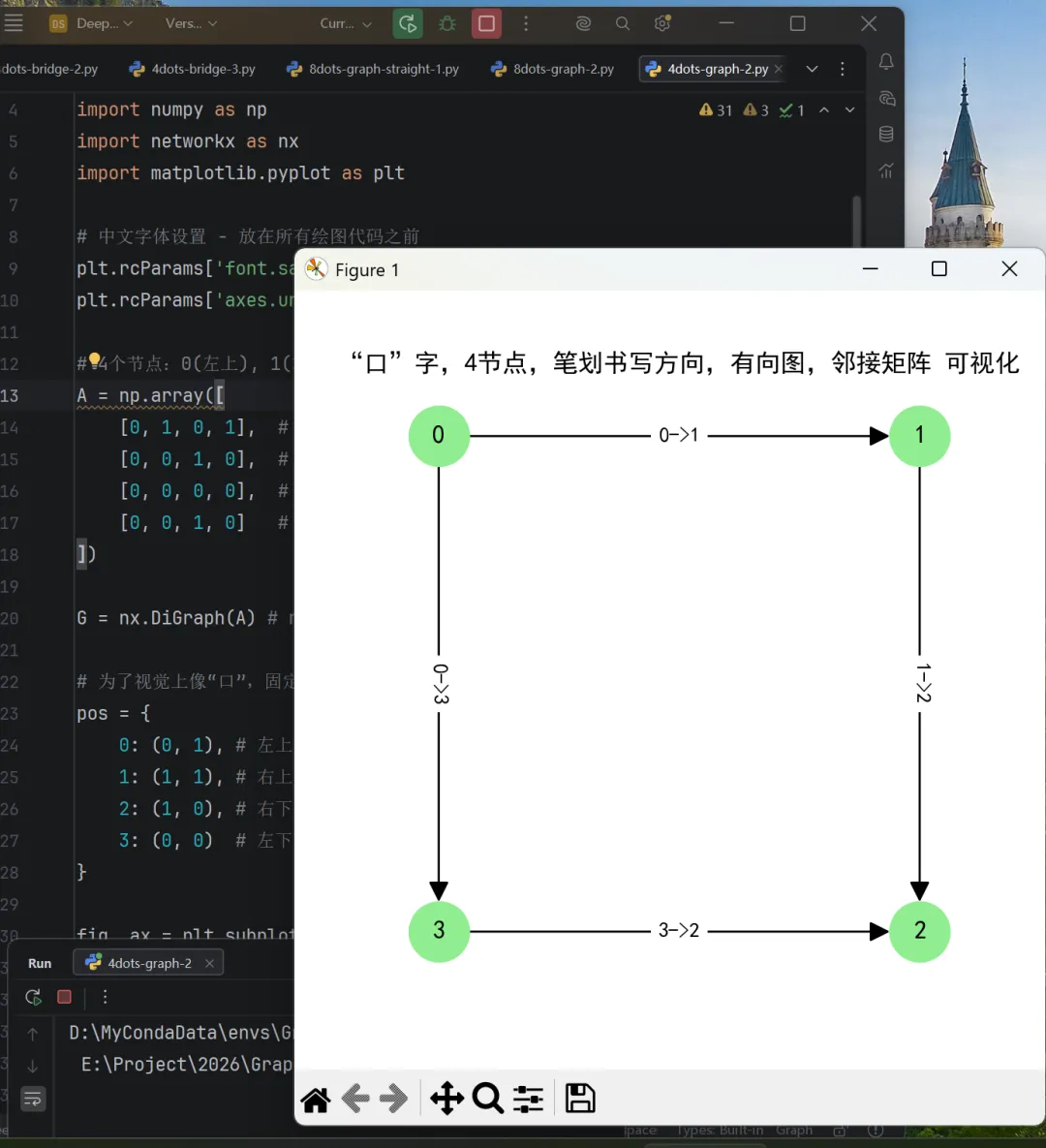

相应的可视化代码(Python版)如下：

import numpy as npimport networkx as nximport matplotlib.pyplot as plt# 中文字体设置 - 放在所有绘图代码之前plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'SimSun']plt.rcParams['axes.unicode_minus'] = False# 4个节点：0(左上), 1(右上), 2(右下), 3(左下)A = np.array([    [0, 1, 0, 1],  # 0 -> 1 (上横), 0 -> 3 (左竖)    [0, 0, 1, 0],  # 1 -> 2 (右竖)    [0, 0, 0, 0],  # 2 无出边    [0, 0, 1, 0]   # 3 -> 2 (下横)])G = nx.DiGraph(A) # networkx 可以直接从邻接矩阵读取# 为了视觉上像“口”，固定节点位置pos = {    0: (0, 1), # 左上    1: (1, 1), # 右上    2: (1, 0), # 右下    3: (0, 0)  # 左下}fig, ax = plt.subplots(figsize=(6, 6))nx.draw(G, pos, with_labels=True, node_color='lightgreen',        node_size=800, arrows=True, arrowstyle='-|>', arrowsize=20)edge_labels = {(u,v): f'{u}->{v}' for u,v in G.edges()}nx.draw_networkx_edge_labels(G, pos, edge_labels=edge_labels)#plt.tight_layout()plt.title("“口”字，4节点，笔划书写方向，有向图，邻接矩阵 可视化")plt.show()
