十二,Linux 系统C++ IIC(i2c) 通信开发

  • 2026-10-11 06:44:17
十二,Linux 系统C++ IIC(i2c) 通信开发
在Linux系统中,IIC开发通常涉及到驱动开发,课程中不讲驱动开发,因为驱动开发是基于Linux系统开发之上的,没个三五年的Linux应用开发,直接去研究驱动开发是不合适的,就算能学会,写出的驱动也是很残疾的。而对于有三五年嵌入式Linux系统开发经验的人来说,学习IIC驱动开发也没必要用学这节课程。所以,这节课的目标是教会大家在Linux C++环境中编程实现IIC通信和读写外设寄存器。
所以这节课的知识点是:
1,查找IIC设备;
2,使用C++编程进行IIC通信,读写时钟芯片寄存器。
I2C在硬件上的接法如下所示,主控芯片引出两条线SCL,SDA线,在一条I2C总线上可以接很多I2C设备。

I2C协议中数据传输的单位是字节,也就是8位。但是要用到9个时钟:前面8个时钟用来传输8数据,第9个时钟用来传输回应信号。传输时,先传输最高位(MSB)。

开始信号(S):SCL为高电平时,SDA由高电平向低电平跳变,开始传送数据。

结束信号(P):SCL为高电平时,SDA由低电平向高电平跳变,结束传送数据。

响应信号(ACK):接收器在接收到8位数据后,在第9个时钟周期,拉低SDA。

SDA上传输的数据必须在SCL为高电平期间保持稳定,SDA上的数据只能在SCL为低电平期间变化。

协议简单介绍,理论知识太多,大家自己查阅,而且在Linux系统中对IIC编程也无需那么多理论,驱动都帮我们做好了。但是为了面试的时候显得我们非常很专业,建议大家有空看一看IIC的理论知识。
下面使用我们的开发板开始编程。

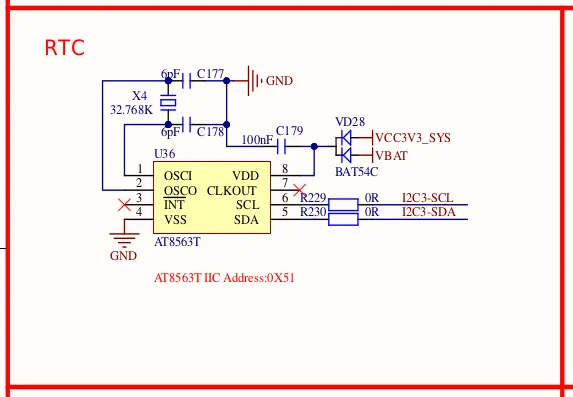

从原理图上我们可以看到 8563 芯片挂载在IIC3上。

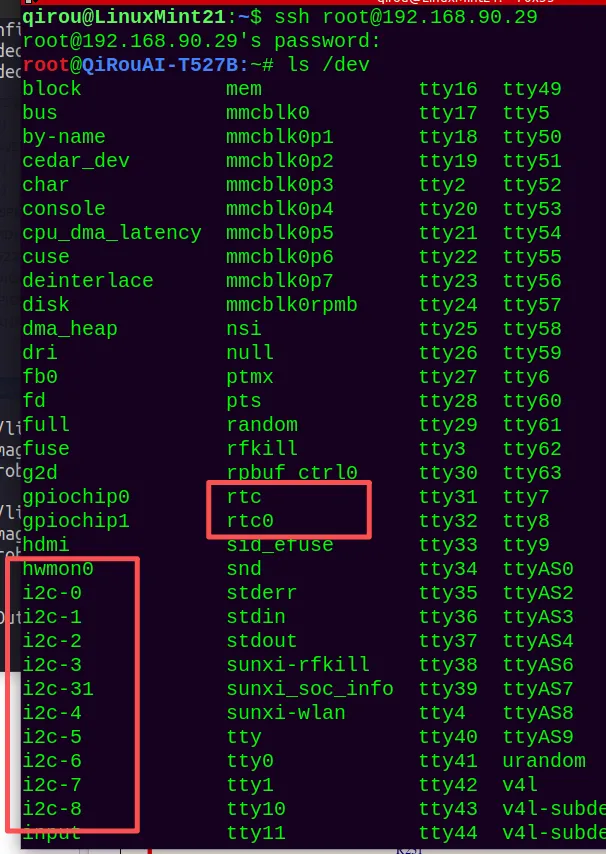

而在系统中时钟设备通常命名为RTC,从RTC0开始依次多个时钟设备命名依次递增。不带数字的rtc是总节点,一个带数字的就是一个设备节点,比如我们的系统中有一个rtc0就代表有一个时钟模块。但是我们要学习IIC通信,这个rtc0的意义是能帮我们确定有一个时钟模块,并且在IIC3上成功挂载。实际用不到这个rtc0,而且它还碍事。我们Linux C++ 编程操作IIC设备用的是i2c-3设备。

根据上图的rtc0可以确认时钟模块成功挂载,结合原理图确定它在IIC3上,所以接下来我们编程使用 i2c-3 这个设备。

I2C读写通用流程就像你要寄信给大楼里的某个房间(Slave Device),并且要在房间里存/取东西(Register)

无论读写什么寄存器,前几步都是固定的:

  1. 打开I2C总线设备文件 (open)

  2. 指定从设备地址 (ioctl)

  3. 发起通信(组合使用 write/ read)

第一步:打开I2C总线设备文件 (open)

int i2c_fd;// O_RDWR 表示以读写方式打开i2c_fd = open("/dev/i2c-2", O_RDWR);if (i2c_fd < 0) {    perror("open failed");    return -1;}

第二步:指定从设备地址 (ioctl)

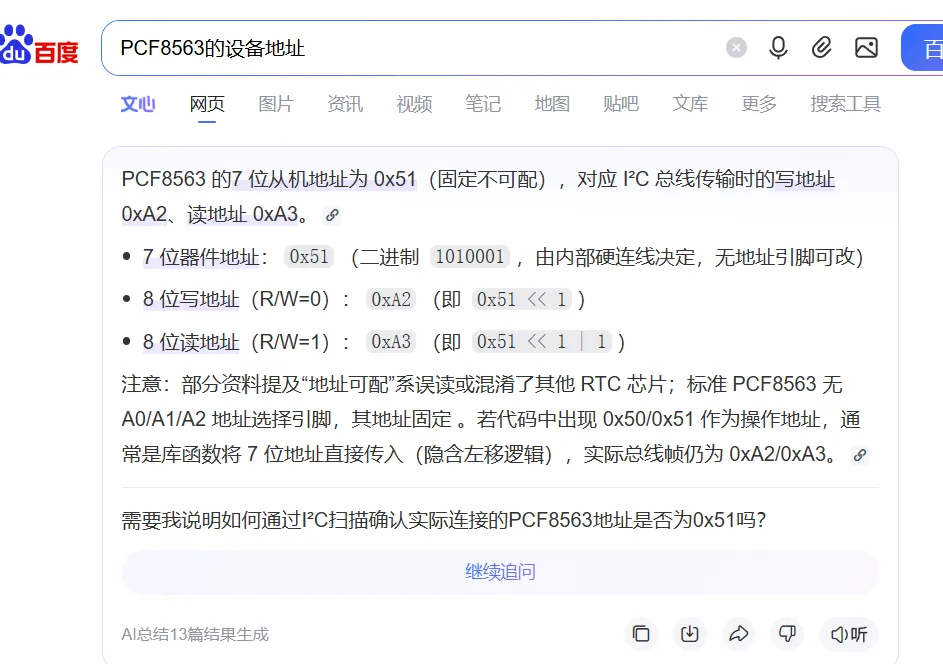

因为IIC是总线型的,可以挂多个设备,通过设备地址区分,有点像一个路由器下连了4台电脑,每台电脑通过IP地址最后的主机号区分彼此一样。这里有个条件就是从设备地址,而IIC设备的地址是模块厂商提供的,一般网上可以查到,手册中也可以查到。我们百度一下PCF8563的设备地址:

百度提供了 0x51,我们再到系统中确认一下是不是有0x51这个设备,而且是在I2C3这个总线上。

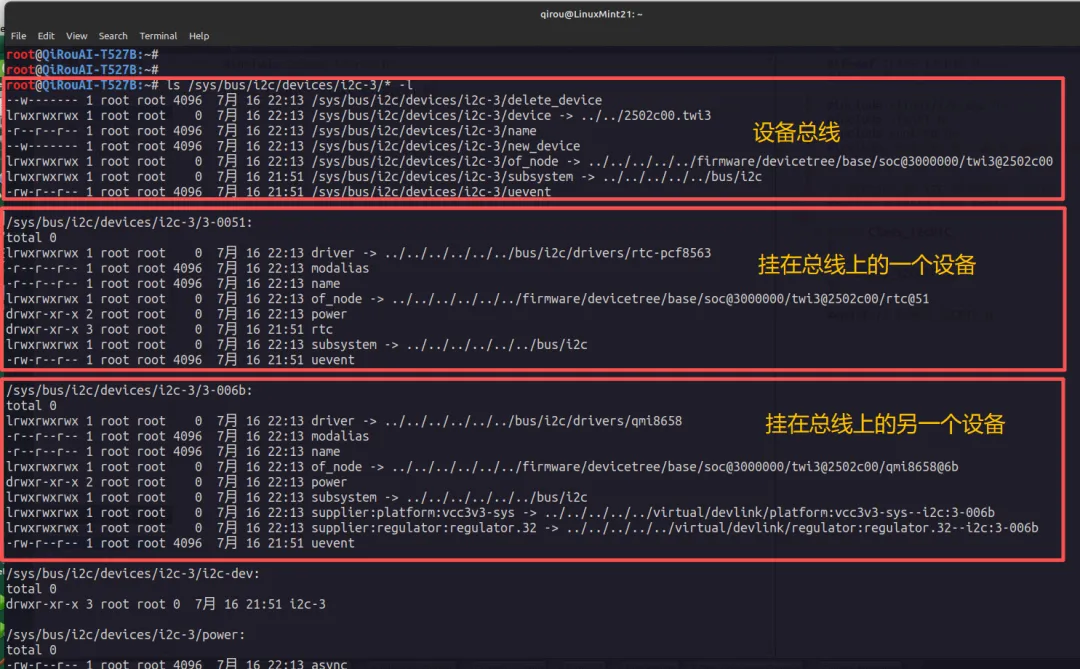

现在我们已经确定I2C-3上挂了两个模块。一个rtc-pcf8563时钟模块,根据rtc@51 可以知道地址是51。另一个设备 qmi8658 地址是6b,一个姿态传感器,也就是陀螺仪和加速器。

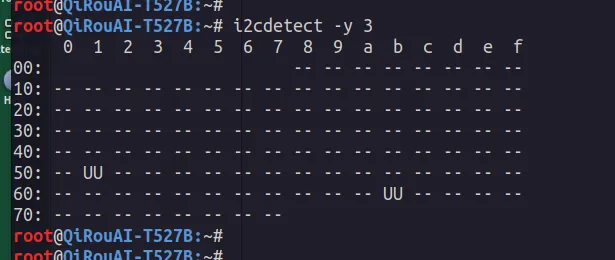

再用一个魔性点的方法:i2cdetect -y 3

行列的交叉点就是设备地址,同样可以得到 51 、6b两个设备地址。

设备地址确认完毕,写代码:

// PCF8563_I2C_ADDR = 0x51if (ioctl(i2c_fd, I2C_SLAVE, PCF8563_I2C_ADDR) < 0) {    perror("ioctl I2C_SLAVE failed");    close(i2c_fd);    return -1;}

第三步:读写操作

I2C设备的寄存器访问模型通常是:先写寄存器地址,再读/写数据。

写寄存器(例如设置时间)我们需要告诉芯片“往哪个寄存器(Register Address)里写什么值”。

逻辑流程:

  1. 发送一个字节:目标寄存器地址(例如 0x02是秒寄存器)。

  2. 紧接着发送一个或多个字节:要写入的数据。

uint8_t buffer[2];buffer[0] = 0x02; // 寄存器地址:Secondsbuffer[1] = 0x58; // 数据:假设设置秒为58(BCD码)// write函数会发送:S -> Addr+W -> 0x02 -> 0x58 -> Pif (write(i2c_fd, buffer, 2) != 2) {    perror("write failed");}

write调用触发了如下的I2C时序:

1.Start (S):主机拉低SDA。

2.Address + Write (Addr+W):主机发送 0x51 << 1 | 0(即 0xA2)。

3.ACK:PCF8563回复ACK。

4.Register Address:主机发送 0x02(告诉芯片我要操作秒寄存器)。

5.ACK:PCF8563回复ACK。

6.Data:主机发送 0x58(写入数据)。

7.ACK:PCF8563回复ACK。

8.Stop (P):主机发出停止信号。

这里有人会有疑问,串口、网络等等的通信都是write,都这么触发吗?不会的,write函数会根据fd的特征来判断如何写的,所以这个fd看似一个简单的int型,实际不简单。

读取一个寄存器也是这样先打招呼的形式,先write一个地址告诉对方我要读谁,读多少,然后再读。

原理大概就介绍这么多,上代码:

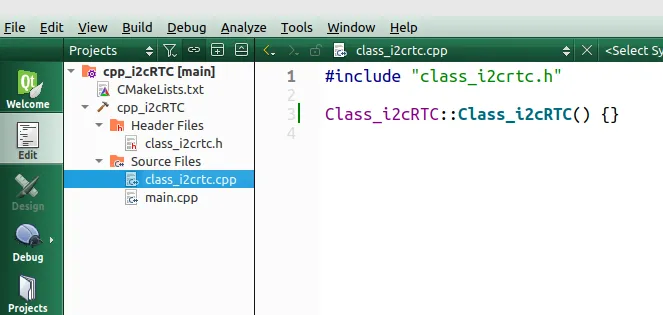

创建一个C++项目 cpp_i2cRTC,添加一个类 Class_i2cRTC。

class_i2crtc.h

#ifndef CLASS_I2CRTC_H#define CLASS_I2CRTC_H#include<linux/i2c-dev.h>#include<fcntl.h>#include<unistd.h>#include<cstdint>#include<cstring>// PCF8563 的 I2C 器件地址(7bit)#define PCF8563_ADDR 0x51// 寄存器地址#define REG_SECONDS 0x02#define REG_MINUTES 0x03#define REG_HOURS   0x04#define REG_DAYS    0x05#define REG_MONTHS  0x07#define REG_YEARS   0x08class Class_i2cRTC{public:    Class_i2cRTC();    ~Class_i2cRTC() {        if (fd >= 0)            close(fd);    }    // 打开 I2C 总线并设置从机地址    intiniti2cRTC(constchar* dev);    // 设置时间:年(2000~2099)、月、日、时、分、秒    intsetTime(uint8_t year,                uint8_t month,                uint8_t day,                uint8_t hour,                uint8_t minute,                uint8_t second                );    // 读取时间    intgetTime(uint8_t &year,                uint8_t &month,                uint8_t &day,                uint8_t &hour,                uint8_t &minute,                uint8_t &second                );private:    int fd; // I2C 设备文件描述符};#endif// CLASS_I2CRTC_H

class_i2crtc.cpp

#include"class_i2crtc.h"#include<iostream>#include<unistd.h>#include<sys/ioctl.h>using namespace std;// 十进制转 BCD(PCF8563 使用 BCD 格式)uint8_tdec2bcd(uint8_t d){    return ((d / 10) << 4) | (d % 10);}// BCD 转十进制uint8_tbcd2dec(uint8_t b){    return ((b >> 4) * 10) + (b & 0x0F);}Class_i2cRTC::Class_i2cRTC() {    fd = -1;}intClass_i2cRTC::initi2cRTC(constchar* dev){    // 1. 打开 I2C 总线设备    fd = open(dev, O_RDWR);    if (fd < 0){        std::cerr << "打开 I2C 总线设备失败" << std::endl;        return -1;    }    // 2. 设置 PCF8563 的 I2C 从地址    if (ioctl(fd, I2C_SLAVE, PCF8563_ADDR) < 0) {        std::cerr << "设置 PCF8563 的 I2C 从地址失败" << std::endl;        close(fd);        return -1;    }    return 1;}intClass_i2cRTC::setTime(uint8_t year,                          uint8_t month,                          uint8_t day,                          uint8_t hour,                          uint8_t minute,                          uint8_t second){    uint8_t buf[8];    //第一个字节:寄存器起始地址(秒寄存器)    buf[0] = REG_SECONDS;    //依次填充时间数据(BCD 格式)    buf[1] = dec2bcd(second) & 0x7F; // VL 位清 0    buf[2] = dec2bcd(minute) & 0x7F;    buf[3] = dec2bcd(hour)   & 0x3F; // 24小时制    buf[4] = dec2bcd(day)    & 0x3F;    buf[5] = 0x00;                  // 星期,不使用    buf[6] = dec2bcd(month)  & 0x1F; // 世纪位默认 20xx    buf[7] = dec2bcd(year);    //一次性写入:START → ADDR → REG → DATA... → STOP    if (write(fd, buf, sizeof(buf)) != sizeof(buf))    {        cout<<"write time to rtc faild"<<endl;        return -1;    }    else    {        std::cout << "设置时间成功哦" << std::endl;    }    return 1;}intClass_i2cRTC::getTime(uint8_t &year,                          uint8_t &month,                          uint8_t &day,                          uint8_t &hour,                          uint8_t &minute,                          uint8_t &second){    uint8_t reg = REG_SECONDS;    //先写寄存器地址(告诉芯片从秒寄存器开始读)    if (write(fd, &reg, 1) != 1)    {        return -1;    }    uint8_t buf[7];    //连续读取 7 个寄存器(秒~年)    if (read(fd, buf, 7) != 7)    {        return -1;    }    //BCD 转十进制    second = bcd2dec(buf[0] & 0x7F);    minute = bcd2dec(buf[1] & 0x7F);    hour   = bcd2dec(buf[2] & 0x3F);    day    = bcd2dec(buf[3] & 0x3F);    month  = bcd2dec(buf[5] & 0x1F);    year   = bcd2dec(buf[6]);    return 1;}

main.cpp

#include<iostream>#include<iomanip>#include"class_i2crtc.h"using namespace std;intmain(){    cout << "Hello i2c RTC !" << endl;    Class_i2cRTC i2crtc;    if (i2crtc.initi2cRTC("/dev/i2c-3") < 0) {        std::cerr << "无法打开 /dev/i2c-3" << std::endl;        return -1;    }    else    {        //  设置时间(2036-12-31 13:14:21)        i2crtc.setTime(            36,   // 年(2000~2099)            12,   // 月            31,   // 日            13,   // 时            14,   // 分            21    // 秒            );    }    // 3. 读取时间    uint8_t year, month, day, hour, minute, second;    if (i2crtc.getTime(year, month, day, hour, minute, second) < 0) {        std::cerr << "读取时间失败" << std::endl;        return -1;    }    else    {        std::cout << "读取到的 RTC 时间:" << std::endl;        std::cout << "20"                  << std::setw(2) << std::setfill('0') << (int)year << "-"                  << std::setw(2) << (int)month << "-"                  << std::setw(2) << (int)day << " "                  << std::setw(2) << (int)hour << ":"                  << std::setw(2) << (int)minute << ":"                  << std::setw(2) << (int)second <<endl<<endl;    }    std::cout <<endl;    return 0;}

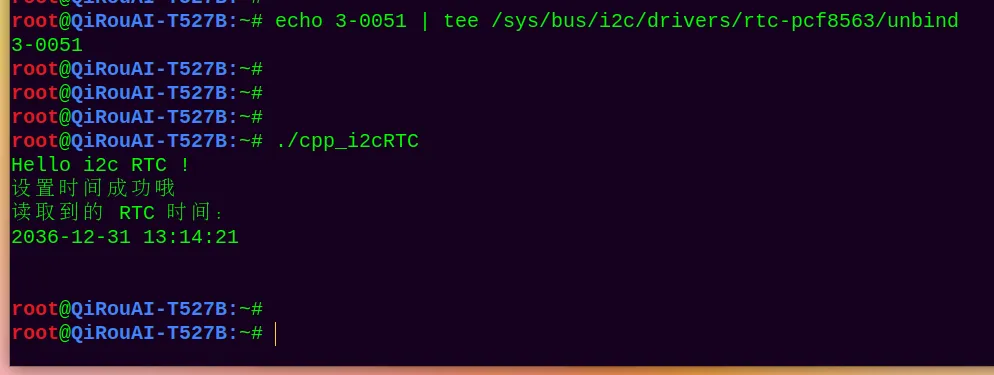

验证测试:
在上面的截图中我们看到了 /dev/rtc0说明内核中驱动使用了时钟芯片并为它生成了设备节点,我们用户态的代码会因此没有权限操作这个模块,所以需要临时解除占用:

echo 3-0051 | tee /sys/bus/i2c/drivers/rtc-pcf8563/unbind

然后再运行我们的程序。
测完想不重启恢复rtc0,使用命令:

echo 3-0051 | tee /sys/bus/i2c/drivers/rtc-pcf8563/bind

😊这节课是为了学习IIC通信才这么折腾时钟芯片,正常在C++编程的时候,时间操作还是用time相关的函数。时钟操作还是要用系统的 hwclock命令。
