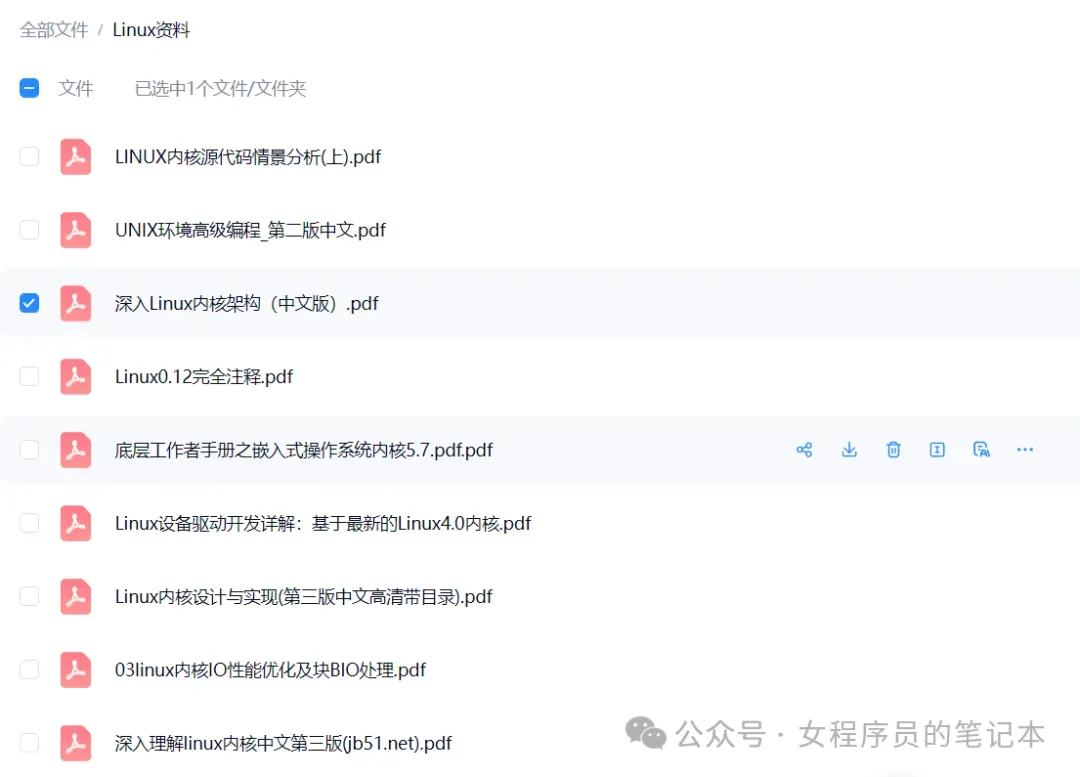

关注公众号, 即可获得与Linux相关的电子书籍以及常用开发工具，文末有文档清单。

IPC摄像机·智能网关 ·工控设备 · 物联网终端

一 痛点与思路

嵌入式Linux量产设备中，真正的软件架构痛点往往不在于外设驱动调试，而在于多模块、多线程、多进程之间的解耦通信。

随着业务迭代，设备会逐步衍生出日志、配置、网络、报警、存储、OTA、人机交互等多个独立单元。若模块间直接函数调用、硬编码耦合，必将导致：

• 代码臃肿，迭代困难
• 崩溃牵连，定位艰难
• 无法独立调试，集成效率低下

行业通用解法：搭建内部通信中间件，将全部跨模块交互收拢为统一消息通信模式，彻底解除模块依赖。

本文将深度对比嵌入式Linux四大主流内部通信方案：

• UNIX Socket
• 本地MQTT
• System V消息队列
• 共享内存

同时给出量产可用的统一消息封装协议与异步回调分发器设计。

二 核心选型前提：设备内部通信的专属诉求

与设备与云端的外网通信不同，内部跨模块通信对中间件有明确且严苛的要求，这也是选型的核心标准：

三、四大内部通信方案详解

1. UNIX Domain Socket（UDS 本地套接字）

原理

UNIX Socket是Linux原生的本地进程通信机制，不经过网络协议栈，通过本地文件节点实现进程间数据交互。支持TCP（流式）和UDP（数据报）两种模式，是嵌入式Linux应用层最主流的跨进程通信方案。

典型架构为单服务端 + 多客户端：全局消息服务端监听本地socket文件，各业务模块作为客户端连接，实现统一消息收发。

优点

• 稳定性极高：Linux内核原生支持，无第三方依赖，无额外崩溃风险
• 有序可靠：流式UDS保证消息有序、不重复、不丢失
• 天然支持多进程：进程崩溃不影响整体通信框架
• 事件驱动友好：完美支持epoll多路复用
• 权限可控：可通过文件权限限制访问，避免非法模块接入

缺点

• 相较共享内存存在数据拷贝开销，大批量数据传输性能一般
• 无原生订阅机制，需业务层手动实现消息分发与订阅匹配
• 多客户端场景需自行维护连接状态、断线重连与异常清理

适用场景

嵌入式Linux绝大多数量产产品的首选，覆盖设备状态上报、业务指令下发、模块事件通知、中小规模数据交互等全部常规通信场景，是通用中间件最稳健的底层载体。

2. 本地MQTT（mosquitto本地Broker）

原理

将标准MQTT Broker部署于设备本地，所有业务模块作为MQTT客户端，通过主题订阅/发布实现跨模块通信，完全复用MQTT的发布订阅模型、QoS机制与主题通配符能力。

优点

• 解耦性天花板：天然发布订阅架构，模块零依赖，新增业务无需修改存量代码
• 自带丰富消息机制：原生支持QoS 0/1/2、Retained消息、遗嘱消息，无需业务层额外封装
• 内外协议统一：设备内部与云端可统一使用MQTT，架构一致性极强
• 调试便捷：可直接通过MQTT客户端监听所有模块消息，日志追溯直观简单

缺点

• 资源开销最大：需常驻mosquitto进程，占用内存与CPU，低端设备不友好
• 延迟偏高：协议封装与消息转发存在额外开销，实时性不如UDS和共享内存
• 依赖第三方组件：需移植、适配、维护mosquitto，增加编译与运维成本
• 协议冗余：简单通信场景下字段冗余，浪费带宽与资源

适用场景

中高端物联网设备、网关设备、多业务插件化设备。适合模块众多、业务复杂、需内外协议统一的场景，不适合低配置、高实时性、极简设备。

3. System V消息队列（MSG Queue）

原理

Linux内核原生IPC机制，由内核维护独立的消息缓冲区，进程通过消息类型读写队列数据，支持消息优先级与类型过滤，是传统嵌入式多进程通信方案。

优点

• 内核级持久化：进程退出后队列消息不丢失，重启后可继续读取
• 类型过滤：可按消息类型精准接收，无需业务层遍历匹配
• 阻塞/非阻塞可选，适配同步与异步两种处理模式
• 无连接管理开销：无需维护socket连接状态，开发简单

缺点

• 接口老旧，扩展性差：API设计陈旧，不支持事件通知，无法与epoll结合使用
• 资源不灵活：队列大小与消息长度需系统预配置，运行时无法动态调整
• 易堆积卡死：消费速度不足时消息持续堆积，占用内核内存，可能导致系统异常
• 无标准协议：各模块自定义格式，维护成本高

适用场景

老旧嵌入式设备兼容、简单低频次消息传输。新项目不推荐作为主力方案，架构灵活性远低于UDS。

4. 共享内存（SHM）

原理

多个进程映射同一块物理内存，直接读写，零拷贝，是Linux进程通信中速率最高的方案。通常需搭配信号量或互斥锁做读写同步，避免数据竞争。

优点

• 极致高性能：μs级延迟，支持超大批量数据传输
• CPU开销极低：无协议封装、无数据转发，仅内存读写操作

缺点

• 无原生同步机制：必须额外配合同步原语，开发复杂度高
• 可靠性差：无消息有序、丢包重传等保障，读写冲突易导致数据错乱
• 不适合通用消息通信：仅适合大数据缓存，不适合碎片化、高频次的业务指令交互
• 调试困难：内存数据动态变化，问题追溯难度大

适用场景

超大流量数据传输场景，如：

• IPC音视频码流传输
• 图片帧缓存
• 批量日志落地
• 大数据量参数同步

绝不适合普通业务指令交互。

四 四大方案全方位对比汇总（量产选型参考）

五 量产统一消息封装协议（通用标准）

多方案混用场景下，最大的痛点在于消息格式不统一，导致无法通用分发、无法追溯定位。因此，无论底层采用何种通信方案，业务层必须统一消息封装格式。

以下为嵌入式产品量产通用的消息结构体设计，兼容上述四种通信方案。

5.1 统一消息头设计（固定16字节，对齐规整）

采用消息头 + 消息体分层结构，头部固定长度，便于解析分包与粘包处理，适配所有场景。

// 统一内部消息头（所有模块通信通用）
typedefstruct {
uint32_t msg_magic;     // 魔数：校验合法性，防止脏数据
uint16_t msg_type;      // 消息类型：事件/指令/上报/应答
uint16_t msg_seq;       // 全局序列号：消息溯源、超时配对
uint32_t msg_len;       // 消息体有效长度
uint8_t  msg_from;      // 发送模块ID
uint8_t  msg_to;        // 目标模块ID
uint8_t  msg_qos;       // 可靠性等级：0-无需应答  1-需要应答
uint8_t  reserve;       // 预留字节，对齐扩展
} msg_header_t;

// 完整消息帧
typedefstruct {
msg_header_t header;    // 固定消息头
uint8_t body[0];        // 柔性数组，承载自定义消息体
} msg_frame_t;

5.2 核心字段作用解析

六 异步回调消息分发器架构（中间件核心）

有了统一消息格式后，还需要上层异步回调分发器来实现消息的解耦路由，彻底摒弃 switch-case 硬编码判断，做到模块即插即用。这是商用级通信中间件的核心能力。

6.1 设计思想

采用注册回调 + 事件路由 + 异步队列模型：

• 各模块初始化时将自身的消息处理函数注册到全局分发器
• 分发器收到底层通信消息后，根据消息类型与目标模块自动匹配对应回调
• 异步执行处理逻辑，不阻塞主线程

6.2 核心架构流程

flowchart LR
    A[消息接收层] --> B[消息校验层]
    B --> C[路由匹配层]
    C --> D[异步调度层]
    D --> E[回调执行层]

    A1[UDS / MQTT / 消息队列 / SHM] --> A
    B1[校验魔数、长度合法性] --> B
    C1[按消息类型与目标模块ID匹配] --> C
    D1[投递到独立任务队列] --> D
    E1[执行业务处理函数] --> E

1. 消息接收层：从UDS/MQTT/消息队列/SHM接收原始数据，解析为统一的 msg_frame_t
2. 消息校验层：校验魔数与长度合法性，过滤异常脏数据
3. 路由匹配层：根据消息类型与目标模块ID，匹配已注册的回调函数
4. 异步调度层：将消息投递到独立任务队列，由工作线程异步处理
5. 回调执行层：执行对应模块的业务处理函数，完成消息响应

6.3 极简落地代码框架

// 消息回调函数原型
typedefint(*msg_callback)(msg_frame_t *frame);

// 消息注册表
typedefstruct {
uint16_t msg_type;
    msg_callback cb;
} msg_route_t;

// 全局消息分发器注册接口
voidmsg_dispatch_register(uint16_t type, msg_callback cb);

// 核心消息分发函数（异步线程调用）
intmsg_dispatch_process(msg_frame_t *frame)
{
for (int i = 0; i < MAX_ROUTE_NUM; i++) {
if (route_table[i].msg_type == frame->header.msg_type
            && route_table[i].cb != NULL) {
return route_table[i].cb(frame);
        }
    }
return-1;   // 无匹配处理函数
}

6.4 架构核心优势

• 完全解耦：新增业务模块无需修改分发器核心代码，仅需注册回调，符合开闭原则
• 统一异步模型：所有模块消息均异步处理，杜绝主线程阻塞，提升设备稳定性
• 多底层兼容：分发器与底层通信方案无关，可随时切换UDS/MQTT/SHM，上层业务无感知
• 可监控可扩展：统一入口可实现消息统计、超时检测、异常上报、日志打印

七 量产最终推荐架构方案

结合嵌入式Linux产品的资源、稳定性与扩展性需求，给出商用落地最优组合建议：

八 总结

设备内部跨模块通信的核心，不在于选用某一款“最极致”的底层通信方案，而在于分层解耦、统一规范。

• UNIX Socket、本地MQTT、消息队列、共享内存各有优劣，没有万能方案，需按业务场景灵活选型
• 统一消息封装 + 异步回调分发器是所有高端量产嵌入式软件架构的标配能力

这套设计能够彻底解决模块耦合、代码臃肿、难以维护、无法追溯的量产痛点，是嵌入式Linux应用架构进阶的核心能力。
