[LNX015] 深度解析 Linux ARM64 中断子系统:从硬件触发到驱动处理

/*
 * https://elixir.bootlin.com/linux/v6.18.38/source/arch/arm64/kernel/entry.S
 * 定义宏 kernel_ventry，接收 4 个必填参数 (req = required)：
 * el     : 异常级别 (0 = EL0 用户态, 1 = EL1 内核态)
 * ht     : 栈指针模式 (t = Task/Thread 模式使用 SP_EL0, h = Handler 模式使用 SP_EL1)
 * regsize: 寄存器位宽 (32 或 64)
 * label  : 异常类型标签 (如 sync, irq, fiq, error)
 */
.macro kernel_ventry, el:req, ht:req, regsize:req, label:req
    .align 7                          // 强制 128 字节对齐 (2^7 = 128)
                                      // ARM64 硬件规范要求每个异常向量入口必须严格占据 128 字节
.Lventry_start\@:                     // 定义局部标签记录当前入口起始地址

    .if    \el == 0                      // 仅当异常来自用户态 EL0 时，才执行以下代码块
    /*
     * ========== 异常来自用户态 EL0  ==========
     * 这条分支指令必须是 EL0 向量表入口的第一条指令。
     * 在 KPTI (内核页表隔离) 机制下，Trampoline (蹦床) 向量表会故意跳过这条指令，
     * 从而触发下面的清理操作。
     */
    b    .Lskip_tramp_vectors_cleanup\@  // 正常进入向量表时，直接跳过下面的清理代码
    .if    \regsize == 64                // 如果是 64 位用户态
    mrs    x30, tpidrro_el0              // 从只读线程 ID 寄存器读取值到 x30 (用于 KPTI 恢复)
    msr    tpidrro_el0, xzr              // 将 tpidrro_el0 清零，防止用户态遗留的恶意数据干扰内核
    .else                             // 如果是 32 位兼容模式
    mov    x30, xzr                      // 直接将 x30 清零
    .endif
.Lskip_tramp_vectors_cleanup\@:       // 正常流程或 Trampoline 清理完毕后的继续执行点
    .endif                            // 结束 EL0 条件编译

    /*
     * ========== 核心精华：无损栈溢出检测机制 ==========
     * 此时通用寄存器尚未保存到栈中，因此绝对不能破坏任何 GPR 来检测栈是否溢出。
     * 内核利用加减法数学运算，巧妙地在不破坏 sp 和 x0 的前提下完成了检测。
     */
    sub    sp, sp, #PT_REGS_SIZE         // 在内核栈上预留出 pt_regs 结构体大小的空间
                                      //       sp' = sp - sizoef(struct pt_regs)

    add    sp, sp, x0                    // 步骤1: sp'' = sp' + x0
    sub    x0, sp, x0                    // 步骤2: x0' = sp'' - x0 = (sp' + x0) - x0 = sp'
                                      //       x0' 现在保存了 sp'
    tbnz    x0, #THREAD_SHIFT, 0f     // 步骤3: 测试恢复出的原 sp' 的第 THREAD_SHIFT 位
                                      // 内核栈是 THREAD_SIZE 对齐的，未溢出时该位必为 0
                                      // 如果不为 0 (tbnz 触发)，说明栈溢出了，跳转到标签 '0' 进行紧急处理

    sub    x0, sp, x0                    // 步骤4: x0'' = sp'' - x0' = (sp' + x0) - sp' = x0
                                      //       x0'' 恢复了原来的 x0
    sub    sp, sp, x0                    // 步骤5: sp''' = sp'' - x0'' = (sp' + x0) - x0 = sp'
                                      //       sp'' 恢复了原来的值 sp'
    b    el\el\ht\()_\regsize\()_\label // 栈未溢出，直接跳转到具体的 C 语言处理函数

0:                                    // 【紧急逃生通道】如果上面的 tbnz 发现栈溢出，跳转到这里

    /*
     * 既然栈已经溢出，或者已经在溢出栈上再次发生异常，
     * 我们就不打算返回用户态了，因此可以随意破坏 (clobber) EL0 寄存器来腾出通用寄存器使用。
     */

    /* 将当前的 sp (即原 sp 减去 PT_REGS_SIZE 的值) 暂存到系统寄存器 tpidr_el0 中 */
                                      // sp'' = sp' + x0
                                      // x0' = sp'
    msr    tpidr_el0, x0                 // tpidr_el0 = x0'

    /* 通过数学运算恢复 x0 的原始值，并暂存到 tpidrro_el0 中 */
    sub    x0, sp, x0                    // x0'' = sp'' - x0' = (sp' + x0) - sp' = x0
    msr    tpidrro_el0, x0               // tpidrro_el0 = x0'' = x0

    /* 强制将栈指针切换到当前 CPU 专属的安全溢出栈 (overflow stack) 的顶部 */
    adr_this_cpu sp, overflow_stack + OVERFLOW_STACK_SIZE, x0 // sp 更新，SP

    /*
     * 检查我们是否已经处于溢出栈上。
     * 这种情况可能发生在内核 panic() 后重新开启中断的极端恶劣情况下。
     */
    mrs    x0, tpidr_el0                 // X0 = sp'
    sub    x0, sp, x0                    // X0' = SP - X0 = SP - sp'
    tst    x0, #~(OVERFLOW_STACK_SIZE - 1) // 测试差值是否在溢出栈的合法范围内
    b.ne    __bad_stack                 // 如果不在范围内 (说明溢出栈也溢出了)，跳转到 __bad_stack 报错死机

    /* 如果差值合法，说明这是第一次栈溢出，恢复 sp/x0 并继续执行 */
    sub    sp, sp, x0                    // SP' = SP - X0' = SP - (SP - sp') = sp'
    mrs    x0, tpidrro_el0               // X0 = x0
                                      // 此时 SP 和 X0 都已经恢复
    b    el\el\ht\()_\regsize\()_\label // 跳转到具体的异常处理函数

.org .Lventry_start\@ + 128           // 【防御性校验】告诉汇编器：当前宏生成的代码必须精确填充到起始地址往后 128 字节
                                      // 如果代码超过 128 字节，汇编器会直接报错，确保严格符合硬件规范
    .endm                             // 宏定义结束

b el\el\ht\()_\regsize\()_\label  会跳转具体的异常处理 C 语言函数

.macro entry_handler el:req, ht:req, regsize:req, label:req
SYM_CODE_START_LOCAL(el\el\ht\()_\regsize\()_\label) // 生成汇编函数入口（如 el1h_64_irq）
    kernel_entry \el, \regsize                       // 保存所有寄存器到现场（构建 pt_regs）
    mov    x0, sp                                       // 将栈指针作为第一个参数传给 C 函数
    bl    el\el\ht\()_\regsize\()_\label\()_handler    // 调用对应的 C 语言处理函数（如 el1h_64_irq_handler）
    .if \el == 0
    b    ret_to_user                                  // 若来自用户态(EL0)，返回用户态
    .else
    b    ret_to_kernel                                // 若来自内核态(EL1)，返回内核态
    .endif
SYM_CODE_END(el\el\ht\()_\regsize\()_\label)         // 标记函数结束
    .endm

那么 IRQ 处理的函数如下

最后统一使用 el0_interrupt 和 el1_interrupt() 两个函数处理

asmlinkage void noinstr el1h_64_irq_handler(struct pt_regs *regs)
{
    el1_interrupt(regs, handle_arch_irq);
}

asmlinkage void noinstr el0t_64_irq_handler(struct pt_regs *regs)
{
    __el0_irq_handler_common(regs);
}

asmlinkage void noinstr el0t_32_irq_handler(struct pt_regs *regs)
{
    __el0_irq_handler_common(regs);
}

static void noinstr __el0_irq_handler_common(struct pt_regs *regs)
{
    el0_interrupt(regs, handle_arch_irq);
}

最后统一使用 do_interrupt_handler() 处理 EL0 和 EL1 的中断

static __always_inline void __el1_irq(struct pt_regs *regs,
                      void (*handler)(struct pt_regs *))
{
    irqentry_state_t state;

    state = enter_from_kernel_mode(regs);

    irq_enter_rcu();
    do_interrupt_handler(regs, handler);
    irq_exit_rcu();

    exit_to_kernel_mode(regs, state);
}
static void noinstr el1_interrupt(struct pt_regs *regs,
                  void (*handler)(struct pt_regs *))
{
    write_sysreg(DAIF_PROCCTX_NOIRQ, daif);

    if (IS_ENABLED(CONFIG_ARM64_PSEUDO_NMI) && regs_irqs_disabled(regs))
        __el1_pnmi(regs, handler);
    else
        __el1_irq(regs, handler);
}

static void noinstr el0_interrupt(struct pt_regs *regs,
                  void (*handler)(struct pt_regs *))
{
    arm64_enter_from_user_mode(regs);

    write_sysreg(DAIF_PROCCTX_NOIRQ, daif);

    if (regs->pc & BIT(55))
        arm64_apply_bp_hardening();

    irq_enter_rcu();
    do_interrupt_handler(regs, handler);
    irq_exit_rcu();

    arm64_exit_to_user_mode(regs);
}

do_interrupt_handler() 函数调用传入的 handler - handle_arch_irq

static void do_interrupt_handler(struct pt_regs *regs,
                 void (*handler)(struct pt_regs *))
{
struct pt_regs *old_regs = set_irq_regs(regs);

    if (on_thread_stack())
        call_on_irq_stack(regs, handler);
    else
        handler(regs);

    set_irq_regs(old_regs);
}

handle_arch_irq 是一个函数指针，set_handle_irq() 函数可以注册 IRQ 处理的 handler

void (*handle_arch_irq)(struct pt_regs *) __ro_after_init = default_handle_irq;
void (*handle_arch_fiq)(struct pt_regs *) __ro_after_init = default_handle_fiq;

int __init set_handle_irq(void (*handle_irq)(struct pt_regs *))
{
    if (handle_arch_irq != default_handle_irq)
        return -EBUSY;

    handle_arch_irq = handle_irq;
    pr_info("Root IRQ handler: %ps\n", handle_irq);
    return 0;
}

3. 中断域与 IRQ 派发逻辑

ARM64 最标准、最核心的 IRQ 驱动是 GIC 驱动，但具体的驱动选择是由底层硬件设备树决定的

以 GIC 驱动为例，分析 IRQ 派发流程

GIC 驱动初始化时，调用 set_handle_irq() 函数注册 gic_handle_irq

static void __exception_irq_entry gic_handle_irq(struct pt_regs *regs)
{
    if (unlikely(gic_supports_nmi() && !interrupts_enabled(regs)))
        __gic_handle_irq_from_irqsoff(regs);
    else
        __gic_handle_irq_from_irqson(regs); // 通常的分支
}

__gic_handle_irq_from_irqson() 函数的逻辑

• • 读取中断号并判断是否为 NMI；
• • 若是 NMI，则进入 NMI 上下文并调用 NMI 处理函数；
• • 若启用了优先级屏蔽，设置 PMR 并重新使能中断以允许更高优先级打断；
• • 若不是 NMI，调用普通 IRQ 处理函数

static void __gic_handle_irq_from_irqson(struct pt_regs *regs)
{
    bool is_nmi;
    u32 irqnr;

    irqnr = gic_read_iar();             // 获得当前待处理的中断号
                                        // 将中断从 Pending 推进到 Active 状态
    is_nmi = gic_rpr_is_nmi_prio();

    if (is_nmi) {
        nmi_enter();
        __gic_handle_nmi(irqnr, regs);
        nmi_exit();
    }

    if (gic_prio_masking_enabled()) {  // 启用了 GIC 优先级屏蔽（priority masking）特性
        gic_pmr_mask_irqs();           // 修改 GIC 的 PMR 寄存器
                                       // 允许比当前中断优先级更高的中断打断自己
        gic_arch_enable_irqs();        // 重新打开中断总开关
    }

    if (!is_nmi)
        __gic_handle_irq(irqnr, regs); // 处理该中断
}

__gic_handle_irq() 函数继续把从 GIC 获取的硬件中断号交给内核的 IRQ 子系统处理

static void __gic_handle_irq(u32 irqnr, struct pt_regs *regs)
{
    if (gic_irqnr_is_special(irqnr))    // 过滤特殊中断号
        return;

    gic_complete_ack(irqnr);            // 完成硬件 ACK,通知 GIC 可以更新内部状态
                                        // 允许更高优先级的中断来抢占我
    if (generic_handle_domain_irq(gic_data.domain, irqnr)) {
        WARN_ONCE(true, "Unexpected interrupt (irqnr %u)\n", irqnr);
        gic_deactivate_unhandled(irqnr);
    }
}

generic_handle_domain_irq() 函数主要职责：

• • 把硬件 irqnr 转为 Linux 的虚拟 IRQ（映射/域逻辑）
• • 调用注册在该虚拟 IRQ 上的处理程序（驱动层的中断处理函数）

int generic_handle_domain_irq(struct irq_domain *domain, unsigned int hwirq)
{
    return handle_irq_desc(irq_resolve_mapping(domain, hwirq));
}

handle_irq_desc() 函数最后调用 IRQ 上半部处理函数

static inline void generic_handle_irq_desc(struct irq_desc *desc)
{
    desc->handle_irq(desc);
}

int handle_irq_desc(struct irq_desc *desc)
{
struct irq_data *data;

    if (!desc)
        return -EINVAL;

    data = irq_desc_get_irq_data(desc);
    if (WARN_ON_ONCE(!in_hardirq() && irqd_is_handle_enforce_irqctx(data)))
        return -EPERM;

    generic_handle_irq_desc(desc); // 触发设备驱动的上半部
    return 0;
}

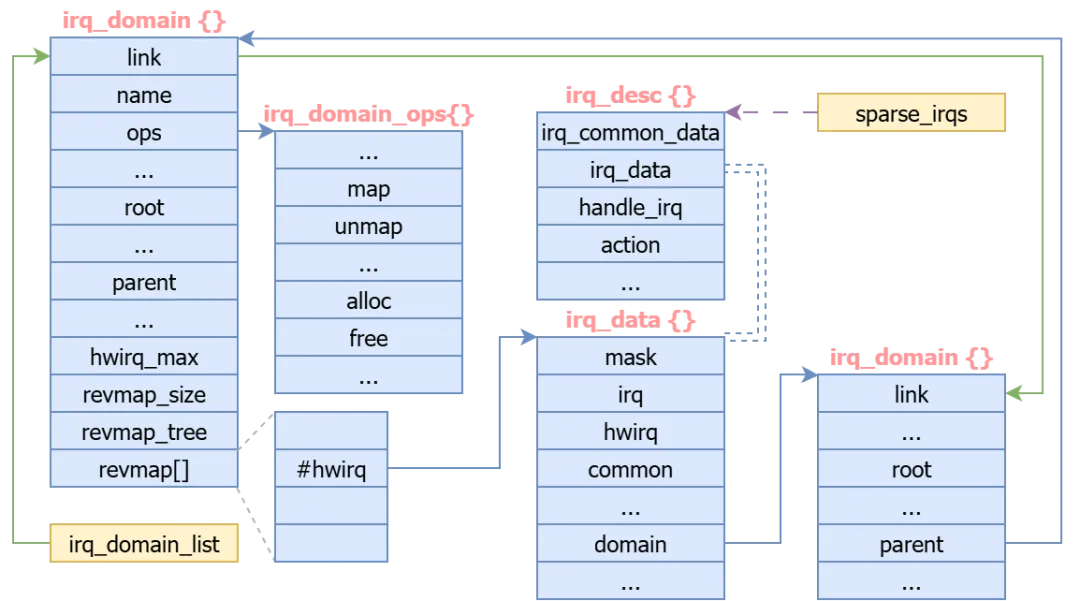

物理 IRQ（hwirq）与 Linux 虚拟 IRQ（virq）之间的映射，是通过 irq_domain（中断域）机制建立的

irq_desc {} 对象表示一个虚拟 IRQ，所有已经分配的虚拟 IRQ 保存在 space_irqs 对象中

irq_domain 是对底层中断控制器的软件抽象：revmap 和 revmap_tree 中保存了 hwirq ==> irq 的映射

• • hwirq 小于 revmap_size 保存在 revmap 数组中
• • 更大的 hwirq 保存在 revmap_tree 树结构中

通过 revmap 和 revmap_tree 可以找到 hwirq 对应的虚拟 IRQ

在现代 SoC 中，irq_domain 不是孤立的，而是呈树状层级结构，例如，GPIO 控制器的 irq_domain 会通过 parent 指针挂载到 GIC 的 irq_domain 下

gpio5: gpio@20a8000 {
    compatible = "fsl,imx6ul-gpio";
    reg = <0x020a8000 0x4000>;
    interrupts = <GIC_SPI 74 IRQ_TYPE_LEVEL_HIGH>; // 中断输出线，物理连接到了 GIC 的第 74 号 SPI 中断线上
    interrupt-parent = <&gic>;  // 明确声明父级是 GIC
    gpio-controller;
    #gpio-cells = <2>;
    interrupt-controller;       // 声明自己也是一个中断控制器
    #interrupt-cells = <2>;
};

__irq_resolve_mapping() 函数用于找到物理 hwirq 对应的虚拟 IRQ 及 irq_desc 对象

struct irq_desc *__irq_resolve_mapping(struct irq_domain *domain,
                       irq_hw_number_t hwirq,
                       unsigned int *irq)
{
struct irq_desc *desc = NULL;
struct irq_data *data;

    /* Look for default domain if necessary */
    if (domain == NULL)
        domain = irq_default_domain;
    if (domain == NULL)
        return desc;

    if (irq_domain_is_nomap(domain)) { // hwirq == virq
        if (hwirq < domain->hwirq_max) {
            data = irq_domain_get_irq_data(domain, hwirq);
            if (data && data->hwirq == hwirq)
                desc = irq_data_to_desc(data);
            if (irq && desc)
                *irq = hwirq;
        }

        return desc;
    }

    rcu_read_lock();
    /* Check if the hwirq is in the linear revmap. */
    if (hwirq < domain->revmap_size)
        data = rcu_dereference(domain->revmap[hwirq]);
    else
        data = radix_tree_lookup(&domain->revmap_tree, hwirq);

    if (likely(data)) {
        desc = irq_data_to_desc(data);
        if (irq)
            *irq = data->irq;
    }

    rcu_read_unlock();
    return desc;
}

4. IRQ 处理函数上半部与下半部

在 Linux 内核驱动开发中，中断处理的核心原则是快进快出

由于硬件中断发生时 CPU 处于中断上下文，此时系统关闭了抢占甚至屏蔽了同级中断，任何耗时操作都会导致系统响应延迟甚至死锁

为了解决这一矛盾，Linux 将中断处理逻辑拆分为两个阶段

1. 1. 上半部（Top Half / Hard IRQ）：负责紧急且不可阻塞的硬件交互
2. 2. 下半部（Bottom Half）：负责耗时、可阻塞或复杂的业务逻辑

把耗时的、可延后或可被并行处理的工作从上半部移走，减少中断关闭时间，提升系统响应

随着内核版本的演进，下半部的实现机制已从传统的 Softirq/Tasklet 逐渐向 Workqueue 和 Threaded IRQ 迁移，理解它们的执行上下文差异是编写高质量驱动的关键

为了彻底解决复杂中断处理带来的实时性问题，Linux 引入了 Threaded IRQ（线程化中断） 机制，通过直接调用 request_threaded_irq()，开发者可以将中断处理完美地一分为二

• • handler 是上半部
• • thread_fn 是下半部，在专属的内核线程上下文执行

request_irq() 函数也是 request_threaded_irq() 函数的封装

extern int __must_check
request_threaded_irq(unsigned int irq, irq_handler_t handler,
             irq_handler_t thread_fn,
             unsigned long flags, const char *name, void *dev);

static inline int __must_check
request_irq(unsigned int irq, irq_handler_t handler, unsigned long flags,
        const char *name, void *dev)
{
    return request_threaded_irq(irq, handler, NULL, flags | IRQF_COND_ONESHOT, name, dev);
}

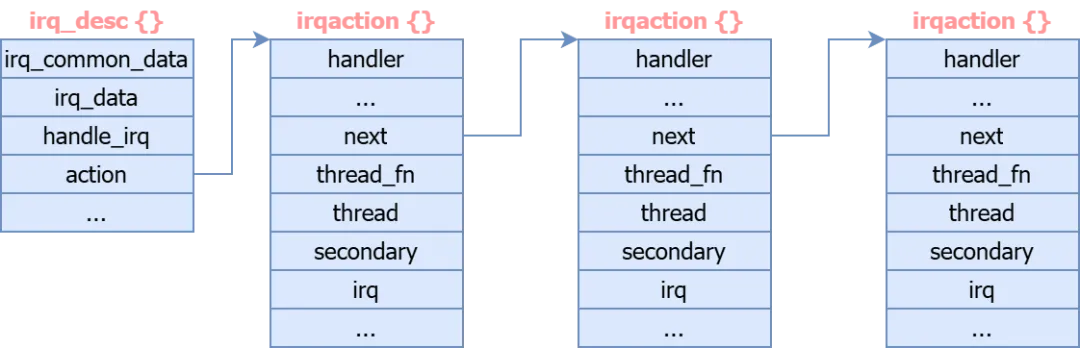

设置的 handler 和 thread_fn 封装成 irqaction {} 对象，添加到 irq_desc {} 对象中

handle_irq_event_percpu() 函数会遍历 irq_desc 对象上 action 链表上的所有 irqaction 对象，执行 handler 和 thread_fn

irqreturn_t handle_irq_event_percpu(struct irq_desc *desc)
{
    irqreturn_t retval;

    retval = __handle_irq_event_percpu(desc);

    add_interrupt_randomness(desc->irq_data.irq);

    if (!irq_settings_no_debug(desc))
        note_interrupt(desc, retval);
    return retval;
}

irqreturn_t __handle_irq_event_percpu(struct irq_desc *desc)
{
    irqreturn_t retval = IRQ_NONE;
    unsigned int irq = desc->irq_data.irq;
struct irqaction *action;

    record_irq_time(desc);

    for_each_action_of_desc(desc, action) { // 遍历该中断描述符下的所有 irqaction 链表
        irqreturn_t res;

        /*
         * If this IRQ would be threaded under force_irqthreads, mark it so.
         */
        if (irq_settings_can_thread(desc) &&
            !(action->flags & (IRQF_NO_THREAD | IRQF_PERCPU | IRQF_ONESHOT)))
            lockdep_hardirq_threaded();

        trace_irq_handler_entry(irq, action);

        if (static_branch_unlikely(&irqhandler_duration_check_enabled)) {
            u64 ts_start = local_clock();

            res = action->handler(irq, action->dev_id);
            irqhandler_duration_check(ts_start, irq, action);
        } else {
            res = action->handler(irq, action->dev_id); // 处理上半部
        }

        trace_irq_handler_exit(irq, action, res);

        if (WARN_ONCE(!irqs_disabled(),"irq %u handler %pS enabled interrupts\n",
                  irq, action->handler))
            local_irq_disable();

        switch (res) {
        case IRQ_WAKE_THREAD:
            /*
             * Catch drivers which return WAKE_THREAD but
             * did not set up a thread function
             */
            if (unlikely(!action->thread_fn)) {
                warn_no_thread(irq, action);
                break;
            }

            __irq_wake_thread(desc, action); // 通知线程处理下半部
            break;

        default:
            break;
        }

        retval |= res;
    }

    return retval;
}

devm_request_threaded_irq() 函数在 request_threaded_irq 的基础上，引入了内核的 设备资源管理机制，是更推荐的 API

• • 自动生命周期管理：它将中断资源挂载到设备（device）的资源链表中。当驱动卸载或探测失败时，内核会自动调用 free_irq，无需开发者手动清理
• • 防止资源泄漏：彻底杜绝了因错误路径遗漏 free_irq 而导致的系统崩溃或中断占用问题

extern int __must_check
devm_request_threaded_irq(struct device *dev, unsigned int irq,
              irq_handler_t handler, irq_handler_t thread_fn,
              unsigned long irqflags, const char *devname,
              void *dev_id);

static inline int __must_check
devm_request_irq(struct device *dev, unsigned int irq, irq_handler_t handler,
         unsigned long irqflags, const char *devname, void *dev_id)
{
    return devm_request_threaded_irq(dev, irq, handler, NULL, irqflags | IRQF_COND_ONESHOT,
                     devname, dev_id);
}
