架构图、流程图、原理图可以试试Python这条新思路

写方案、做项目、申报课题，画技术路线图、原理图、系统架构图这些基本是每个人都躲不开的活儿。相信很多同行跟我一样，以前一直靠PPT手动拖拽画图，用久了，各种难受的地方真的越攒越多。

框体大小参差不齐，字体忽大忽小，箭头歪歪扭扭，全凭感觉手动拖拽。复制到不同文档、不同电脑，还经常出现字体错位、排版崩坏的情况。版本迭代时，旧图想要复用，几乎等于重新绘制一张。尤其多层级、多模块的大型技术架构图，手工工具的短板会被无限放大。

最近试了一下用Matplotlib 写代码绘制架构流程图。把绘制方框、文字居中的逻辑封装成独立函数，不用反复复制一堆重复代码。

def draw_box(ax, cx, cy, w, h, title, desc, color):    x0 = cx - w / 2    y0 = cy - h / 2    box = FancyBboxPatch((x0, y0), w, h, boxstyle="round,pad=0.08",                         facecolor=color, edgecolor="#ffffff", linewidth=1.5, alpha=0.88)    ax.add_patch(box)    ax.text(cx, cy+0.23, title, fontsize=11, color="white", ha="center", va="center", fontweight="bold")    ax.text(cx, cy-0.23, desc, fontsize=8.2, color="#e0f4ff", ha="center", va="center")

写好函数之后，调用非常轻松，只需要传入中心点坐标、长宽、文字和颜色，一行代码生成一个标准模块，不用再反复调试文字居中：

# 调用示例：绘制感知层模块draw_box(ax, 7.0, 24.4, 2.8, 1.2, "全域现状排查", "水质/底泥/排污口调研", "#194775")

想要新增模块，直接复制一行改参数就行；修改模块名称、位置，只改动对应参数，所有文字自动居中对齐。

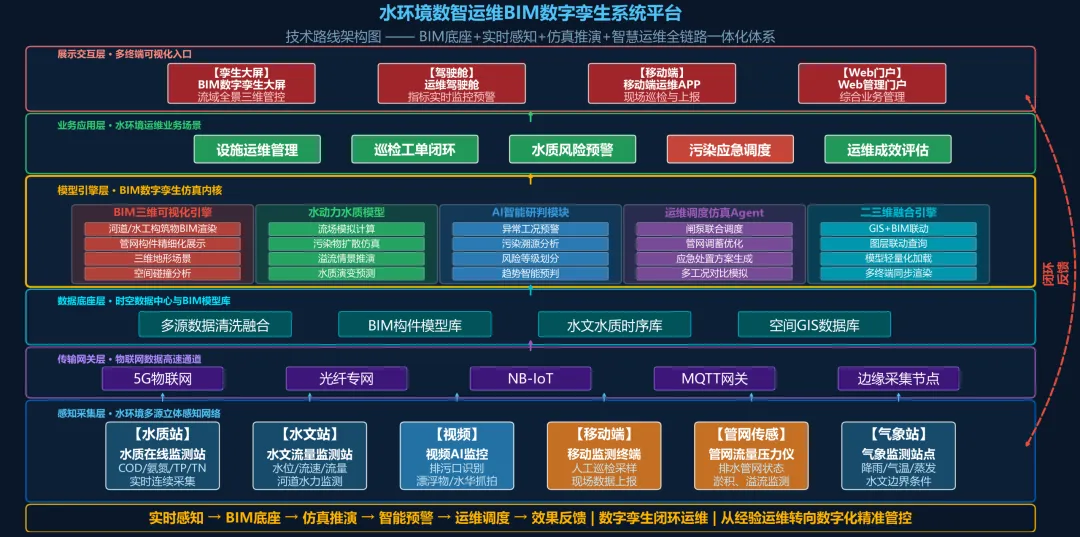

就拿这张水环境 BIM 数字孪生平台六层架构图来说，图里所有模块、箭头、配色，全部依靠代码参数定义，不存在凭手感拖拽对齐的情况。后续方案调整，新增模块、修改文字名称，改动参数一键重绘，不用担心排版乱套。配色、画布大小、字体样式统一规范，导出高清图片。

就拿这张水环境 BIM 数字孪生平台六层架构图来说，图里所有模块、箭头、配色，全部依靠代码参数定义，不存在凭手感拖拽对齐的情况。后续方案调整，新增模块、修改文字名称，改动参数一键重绘，不用担心排版乱套。配色、画布大小、字体样式统一规范，导出高清图片，论文、汇报、申报材料通用，跨设备打开不会变形。

当然实话实说，代码绘图有门槛，前期需要搭建基础框架，临时画一张简易草图，肯定不如拖拽工具来得快。

但如果你的图纸需要反复修改、持续迭代，尤其是层级多、模块复杂的技术路线、系统架构图，程序化绘图，真的可以省下大量重复调整的时间。
